Блок питания для автомобильного компьютера ноутбука ITPS Одиночная версия 12 В

Блок питания для автомобильного компьютера ноутбука ITPS Одиночная версия 12 В

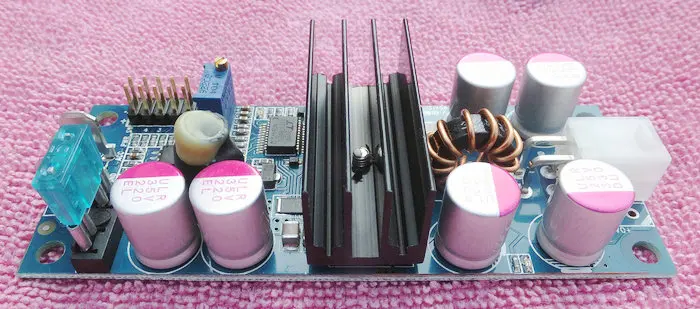

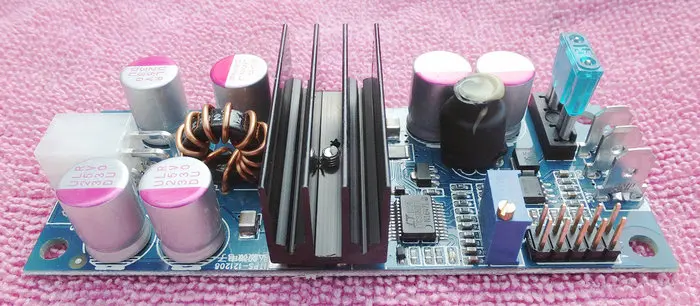

Модель изделия: ITPS-121208

Описание товара:

ITPS-121208Is один источник питания и дизайн блока питания материнской платы компьютера, функция выключателя с задержкой, устройство зажигания транспортного средства после 3 секунд для работы, и может автоматически передавать сигнал на материнскую плату, для достижения компьютера для автоматического запуска. Автомобиль выключен, может быть установлен в соответствии с Время задержки Выключите компьютер и источника питания, введите низкое энергопотребление в режиме ожидания, не нужно беспокоиться о том, что светильник автомобильных аккумуляторов, результаты этого автомобиль не может огонь 。 когда транспортное средство находится в аномальном пламене, необходимо повторно воспламениться, когда (5 секунд), компьютер не перезагружается или не выключается.

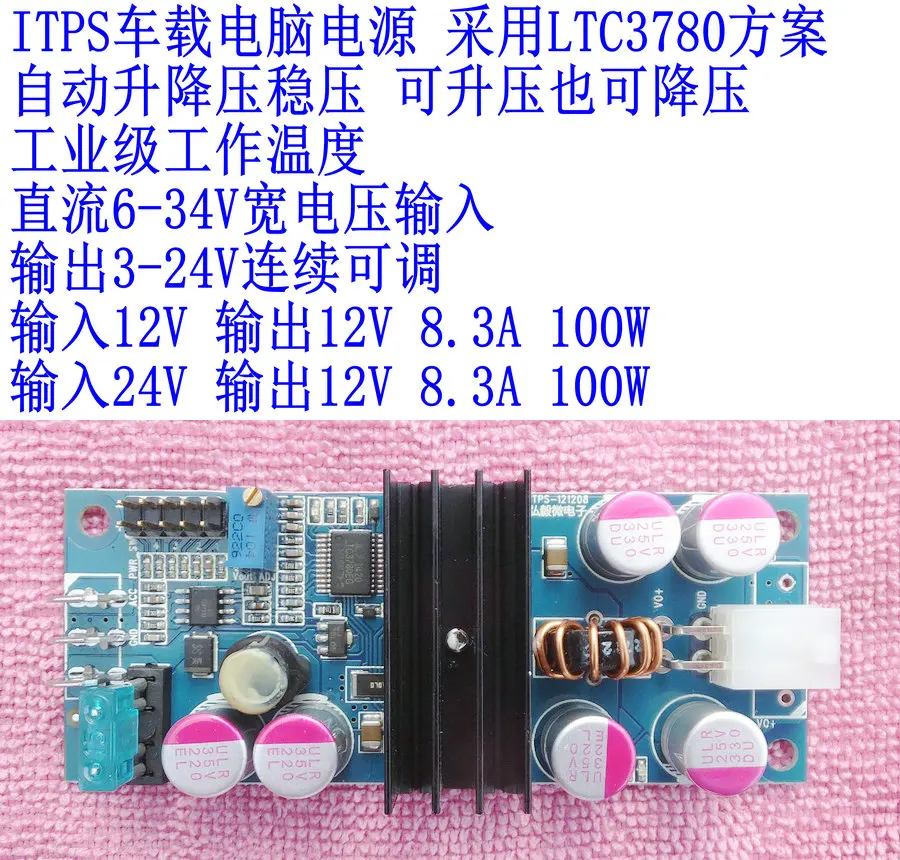

ITPS-121208Is высокую эффективность Автоматического модуля понижающего/понижающего регулятора напряжения, соединенные StatesLinearThe companysltc3780as основной чип управления. Входное напряжение может быть выше, чем выходное напряжение, также может быть ниже, чем выходное напряжение, выходное напряжение поддерживается постоянно. Например, чтобы установить выходное напряжение is12V, входное напряжение 5 ~ 32 в между изменением, регулирование выходного напряжения in12VConstant.

Выходная voltage2-24VContinuously регулируется, подходит как для материнской платы single12VThe, так и для другой материнской платы ноутбука. Может быть широко использован в электропитании ноутбука, электропитание в автомобиле, промышленное электропитание, модельный авиационный силовой источник питания, встроенная система и так далее.

Особенности продукта:

Широкий диапазон входного напряжения: 5 ~ 32 В

Выходное напряжение: 2-24в непрерывно регулируется, по умолчанию delivery12V

Максимальный выходной ток: 10A(Input14V, выход 12V)

Непрерывная выходная мощность: 120 Вт

Предел входного тока: 15А (подключаемый мини-предохранитель для автомобиля)

Использование современных технологий на основе синхронной выпрямления, эффективность преобразования up98%

Рабочая частота: 250 кГц

Специально для бортовой системы защиты окружающей среды

Защелка входных и выходных терминалов, подходящая для вибрации транспортного средства, долгосрочное использование не отпадает

Твердотельный фильтрующий конденсатор, высокая термостойкость, стабильность, Выходная пульсация

Выход по току, защита от короткого замыкания, выход, даже если короткого замыкания не боится, автоматическая защита цепи

Интеллектуальный переключатель управления

Интеллектуальный контроль напряжения батареи

8а выбор режима задержки работы

Входная защита под напряжением, после отключения питания напряжение батареи ниже, чем 12 В, когда автоматически выключается выход

Нет защиты от обратной полярности на входе, вход и выход должны быть изменены

Функция мягкого пуска обеспечивает процедуру включения питания при избыточном напряжении

Характеристики:

Типичные входные и выходные характеристики:

Инструкции по проводке:

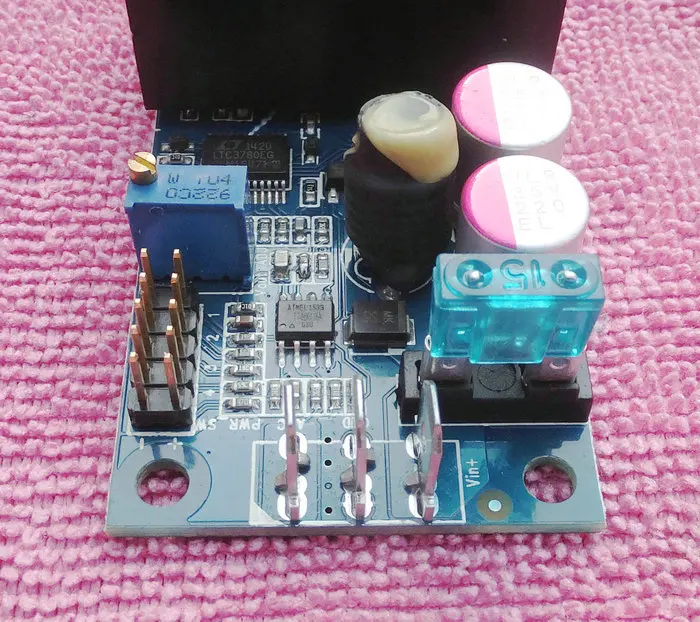

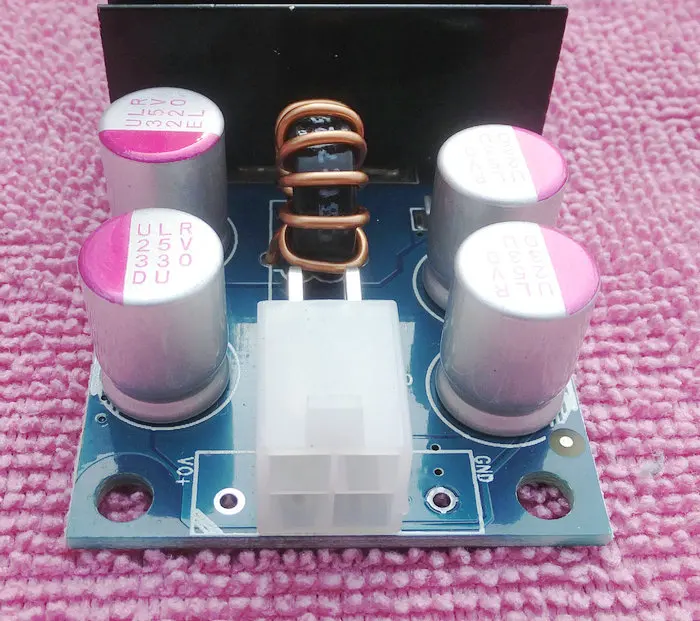

Описание штифта:

1. ACC (включить), получить Gaoping Электрический (1V ~ входное напряжение) работы, низкий уровень (0V) не работает. Бортовой должен быть использован для carACCLine, тест может быть подключен непосредственно к входному положительному электроду. Не берите источник питания не работает.

2. GND, отрицательный входной электрод 3. Vin, введите положительный электрод

4. Во, выходная мощность

5. VO, выход положительный

6. GND, выход отрицательного электрода

7. GND, выход отрицательного электрода

PGLamp: выход короткого замыкания или светильник неисправности будет активирован, когда, при работе

Индикатор выходного напряжения: рабочий светильник активируется при выключении времени в режиме ожидания

Потенциометр регулировки выходного напряжения: по часовой стрелке вниз выходное напряжение, против часовой стрелки повернуть выходное напряжение

Переключатель материнской платы управления выходом: если мы должны выполнить материнскую плату автоматического включения/выключения, необходимо подключить к основной плате ofPWR_SW, может быть осуществлен автоматический запуск, после отключения питания задержка отключения. NotePWR_SWThere положительные И отрицательное различие, подключи и играй анти-может сделать материнскую плату не загружается или после загрузки и его собственного выключения, в этот чехол, только нужно в свою очередь подключить может быть. Ручная загрузка не поднимается. Рабочий режим 0when, accwith Проводка.

Настройки задержки Отключения: (режим по умолчанию 1)

Верхняя и нижняя электрическая Синхронизация

Прилагается к нашему customATX 4P-4PThe линии питания, Long22CM,18 # Чистая медь низкое сопротивление

Должны быть добавлены к этому application2Pdupont xian,Long28CM, для подключения источника питания к материнской плате загрузки линии управления

Размер установки:

Транспортный манифест:

1.ITPS-121208Power supply1Block.

2.ATX 4P-4PThe источник питания 1. Длина 22 см.

3,2 Pdupont xian1 article, Long28CM.

'
