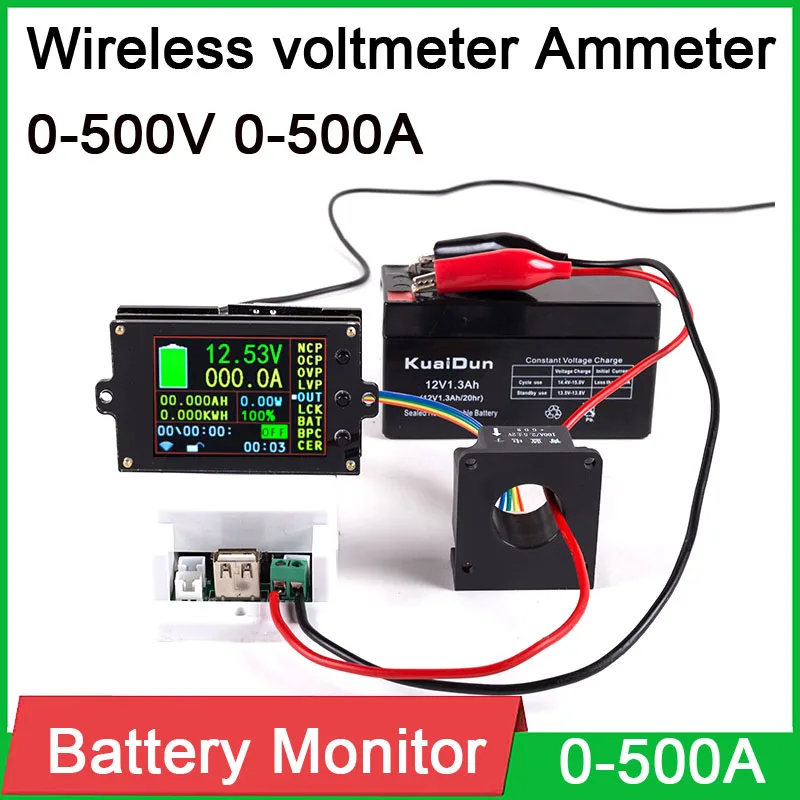

Монитор аккумулятора постоянного тока 500 В 50 А а беспроводной вольтметр

DC 0-500V 100A 200A 300A 500A беспроводной измеритель температуры напряжения Амперметр солнечная батарея Зарядка кулометр мощность детектор Тестер Описание: Особенности:

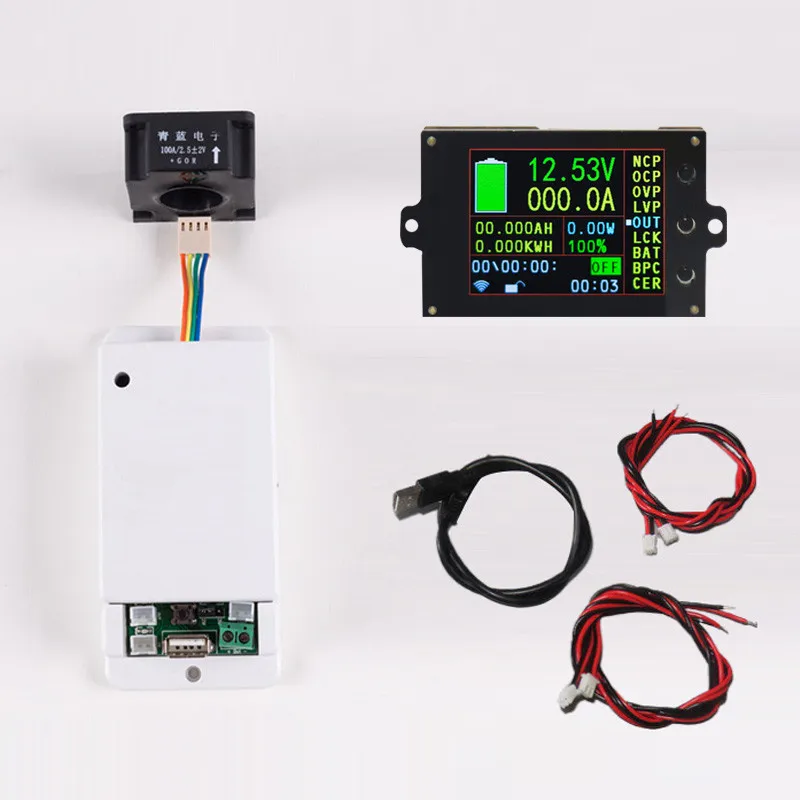

Посылка включает в себя:   1X Дисплей модуль   3X Американская классификация проводов 2р кабель   1 кабель usb 2,0 с разъемом «Папа-папа»   1X Тестер модуль (включая 1 шт. тестовая плата 1 шт. Датчик Холла)

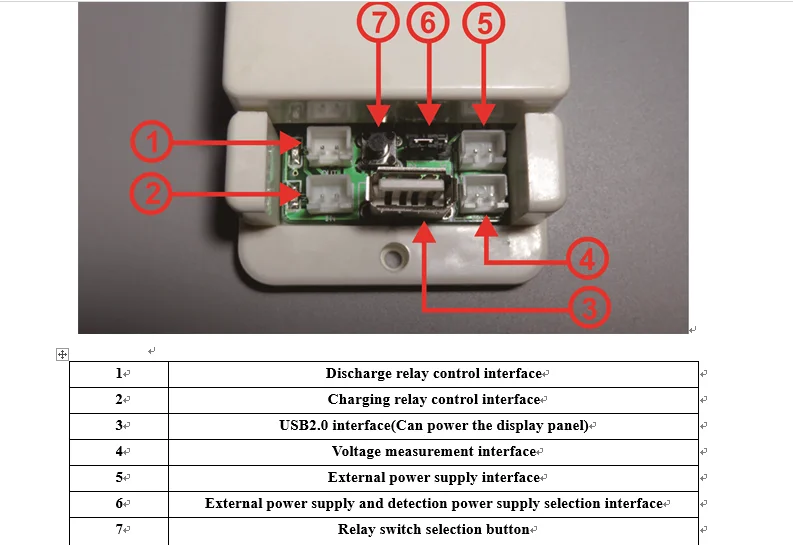

Панель прибора может питаться от обычного адаптера питания 5 В (например, зарядной головки сотового телефона), вы также можете использовать usb-порт на измерительной плате для источника питания панели дисплея.

Инструмент через релейный интерфейс зарядки и разрядки с собственным релейным устройством может быть достигнут автоматически Переключить заряд и разрядку, вы также можете вручную переключаться нажатием кнопки зарядки и разрядки.

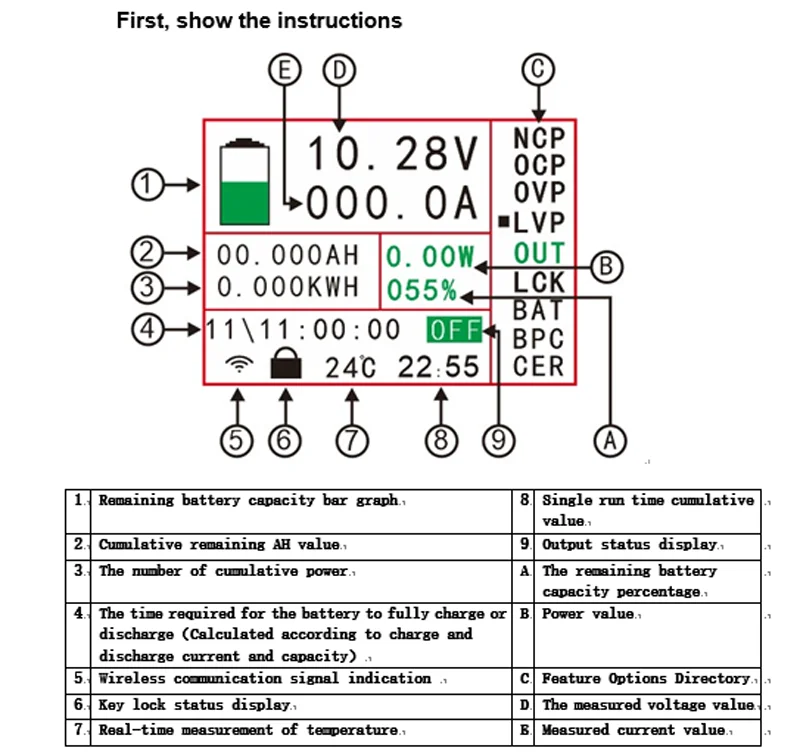

Инструмент имеет в общей сложности 18 функций, каждая функция, чтобы помочь клиентам более удобный и быстрый доступ к более точным результатам измерений.



(1) NCP: Установите значение защиты от перегрузки по току, с реле может быть достигнуто при зарядке от перегрузки по току;

(2) OCP: Установите значение защиты от перегрузки по току, с реле может быть достигнуто, когда защита от перегрузки по току;

(3) OVP: Установите значение защиты от перенапряжения (напряжение превышает установленное напряжение может автоматически заполнять емкость), с реле может быть заполнено функцией автоматического отключения;

(4) LVP: Установите значение защиты от перенапряжения, с помощью реле может быть достигнуто Автоматическое отключение функции разряда;

(5) Выход: функция выхода переключателя беспроводного реле управления может быть реализована, нажав.

(6) LCK: функция блокировки ключей, при необходимости, вы можете заблокировать ключи, чтобы предотвратить ошибки;

(7) Летучая мышь: общая емкость батареи по умолчанию; Исходное значение в процентном соотношении емкости;

(8) БПЦ: Предустановленная оставшаяся емкость аккумулятора и оставшаяся емкость батареи;

(9) CER: Текущий возврат к 0 функции, когда ток без нагрузки не 0, вы можете нажать эту опцию, чтобы очистить ток;

(10) RET: WH и функция сброса значения времени работы, чтобы облегчить следующее измерение;

(11) СПГ: функция переключения языков, инструмент имеет встроенный китайский и английский языки, вы можете переключать языки через этот вариант;

(12) STI: установите переключатель питания по умолчанию, откройте или закройте;

(13) SFH: функция поиска устройства, с помощью этой функции может быть одно-много общения;

(14) DEL: Установите время задержки реле; Для достижения защиты действия задержки реле

(15) FCH: Функция изменения адреса связи, если несколько групп модулей одновременно каждая группа модулей устанавливает другой адрес для предотвращения помех;

(16) SNR: Установите ток экрана, когда SNR больше 0, и значение времени экрана не 0, вы можете достичь автоматической функции экрана, И когда ток зарядки меньше этого значения, Совокупная емкость зарядки не позволяет избежать плавающего заряда, когда значение емкости, когда ток больше этого значения, ЖК-экран автоматически горит.

(17) СНТ: Установите значение времени экрана. Когда значение СНТ 0, ЖК-панель никогда не выключается. Когда значение СНТ больше 0 и SNR также больше 0, можно реализовать функции автоматического экрана и яркого экрана.

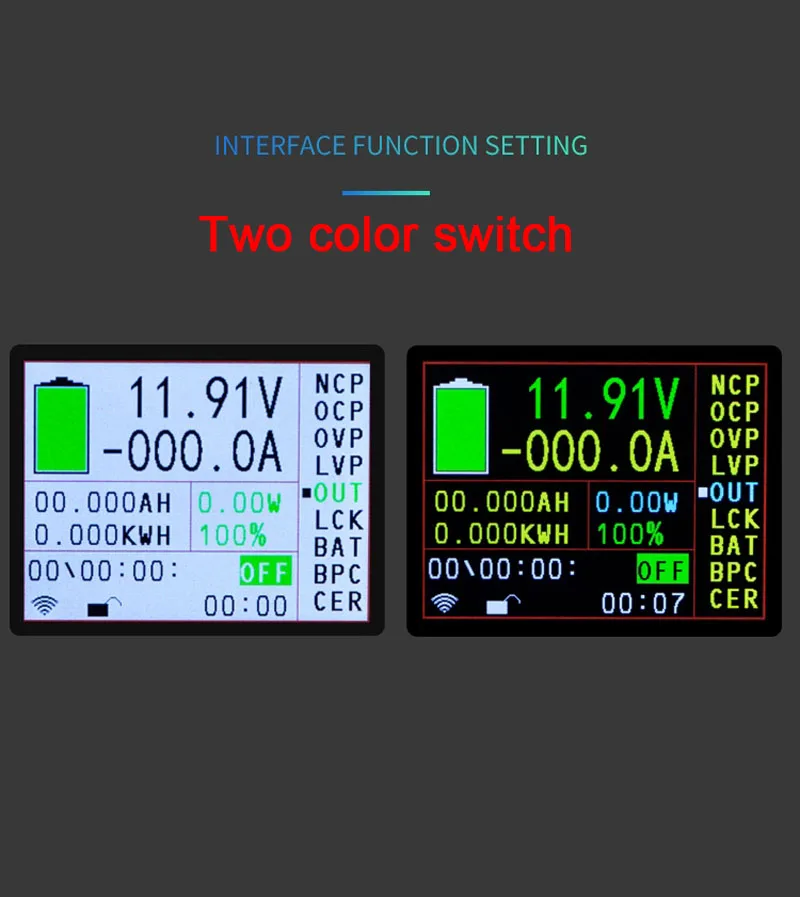

(18) RFS: функция цветного переключателя дисплея, этот инструмент имеет два цвета, подходящие клиентам, можно выбрать другой цвет в соответствии с их предпочтениями.

Есть функция измерения температуры

Основные характеристики

1, беспроводная передача данных, чтобы избежать сложного подключения между дисплеем и модулями обнаружения, чтобы принести помехи, в то время как проводка более проста.

2. Датчик Холла используется для реализации бесконтактного тока обнаружения без отключения проводов, что является безопасным, надежным и удобным.

3. Напряжение, ток, мощность, температура, емкость, процент оставшейся емкости, время работы отображается одновременно.

4. Двойной релейный интерфейс, вы можете управлять зарядкой и разрядкой отдельно.

5, с зарядкой от перенапряжения, разрядкой под напряжением, зарядкой от перегрузки по току, защитой от перегрузки по току.

6. Функция памяти точки останова, включения и выключения питания, а также количество AH и WH до выключения питания может быть запоминается.



Параметры проекта

Дисплей: 2,4 дюймов TFT ЖК-дисплей Дисплей

Диапазон измерения мощности 6V ~ 80V

Диапазон измерения 0 ~ 500 В, когда внешний источник питания

Диапазон измерения входного тока 0 ~ 500A
Внешнее напряжение питания 6-60 в
Дисплей режим 2,4 дюйма цвет ЖК-дисплей Дисплей
Напряжение 0,01 V ~ 500V
В настоящее время 0.1A ~ 50A 100A 200A 300A 500A можно выбрать
Ёмкость 0.001AH ~ 65000.00AH
Энергию 0.000KWH ~ 9999KWH
Время 0 ~ 100 часов
Мощность значение 999KW
Температура 1 ~ 100 °C
Напряжение ± 1% + 2 слова
Ток ± 2% + 5 слов
Температура ± 1,5 ℃
Скорость измерения 5 раз/секунду
Время задержки реле (0-60)S
Дальность связи открытая одна группа 10 метров
OVP (защита от перенапряжения) 0,01 V ~ 500V
LVP (защита от пониженного напряжения) 0,01 ~ 500V
OCP (защита от перегрузки по току) 0-500A
NCP (защита от перегрузки по току) 0-500A
Размер дисплея 87*49*14 (мм)
Размер измерительной пластины 114*54*28 (мм)

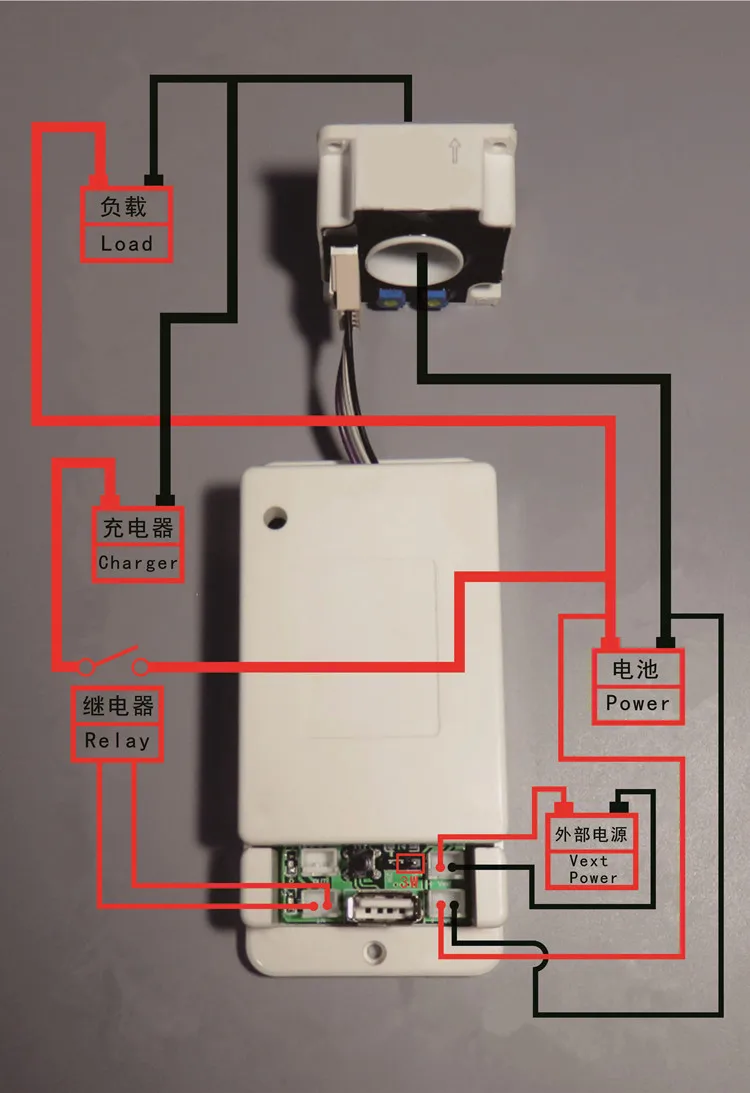

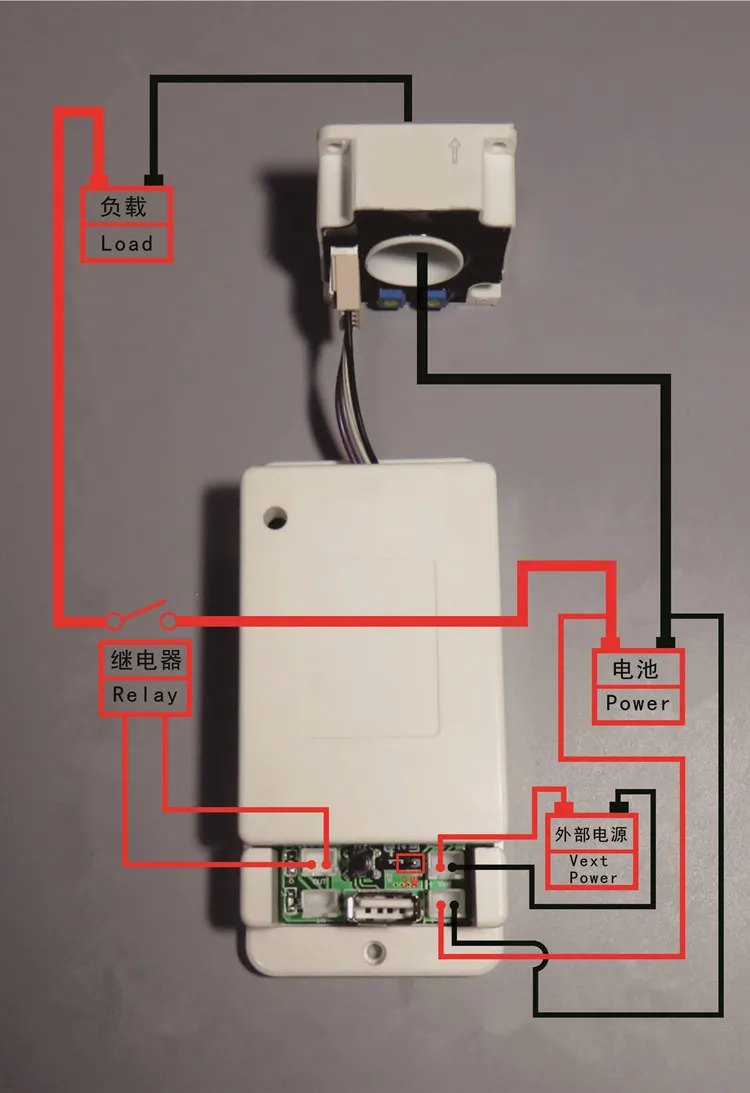

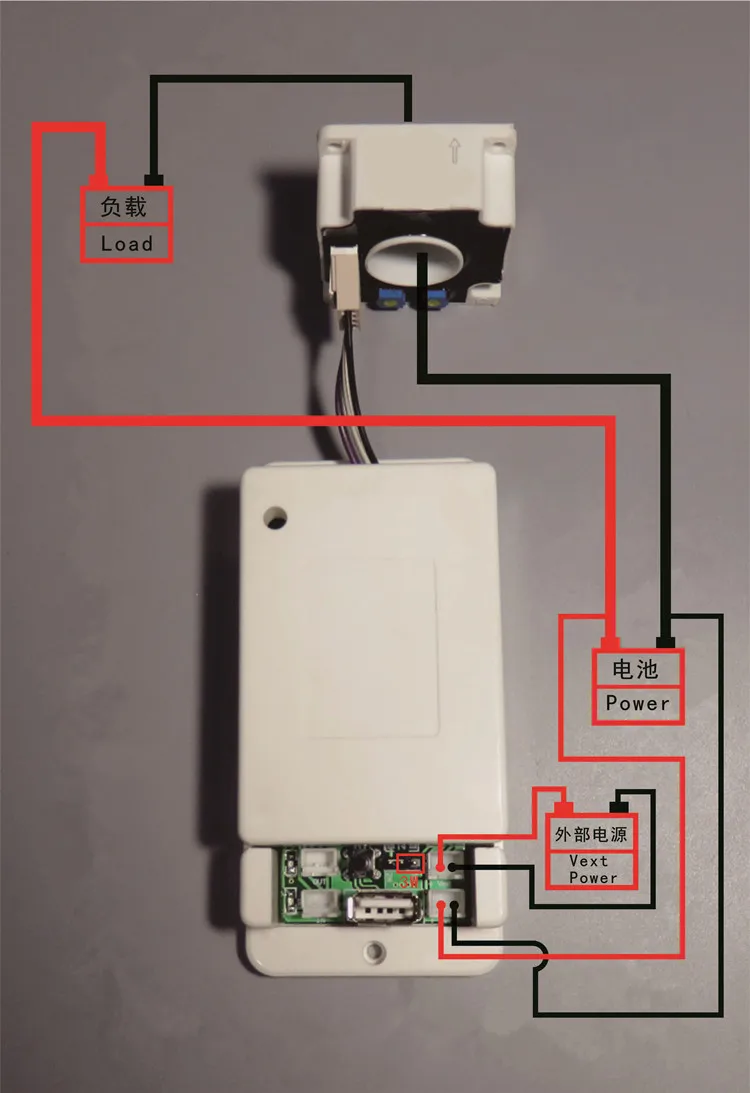

Электропроводка   Примечание: если измеренная батарея (мощность) напряжение (6-80) в диапазоне может быть батареей (мощность) собственной электропроводки, если измеренное напряжение батареи превышает 80 в или менее 6 в, следует использовать для внешнего источника питания; Напряжение, если нет (6-80) в диапазоне, Пожалуйста, не используйте собственную электропроводку, это может повредить измерительный прибор.   (1) Своя схема электропитания   Примечание: Если протестированный аккумулятор (источник питания) может работать с собственным напряжением питания (6-80 в) во время нормальной работы, сначала Настройте перемычку интерфейса выбора источника питания на «2 Вт», а затем подключите положительные и отрицательные полюсы аккумулятора (источник питания) Подключаются к порту измерения напряжения «+ Bat-»; Обратите внимание, что «+» подключается к положительному терминалу батареи (источник питания), И «-» подключается к отрицательному клемму аккумулятора (источник питания). Положительные и отрицательные полюсы источника питания не должны быть подключены. Неправильный или обратный, аккумулятор (питание) Подключается к положительному полюсу нагрузки, отрицательному полюсу батареи (питание) подключается к отрицательному полюсу нагрузки через датчик холла. Когда ток течет через датчик холла и датчик Холла включается стрела, когда направление такое же, измеренный ток покажет положительное значение, В противном случае измеренный ток покажет отрицательное значение.     (2) схема внешнего источника питания   Примечание: Если диапазон напряжения тестируемого аккумулятора (источника питания) не находится в диапазоне (6-80 в) во время нормальной работы, можно использовать режим подключения внешнего источника питания. Во-первых, отрегулируйте перемычку интерфейса выбора источника питания на «3 Вт» для подключения внешнего источника питания. Положительные и отрицательные полюсы соединены с "+ Vext-". Обратите внимание, что «+» подключен к положительному полюсу внешнего источника питания, и «-» подключен к отрицательному полюсу внешнего источника питания; затем подключите положительные и отрицательные полюсы аккумулятора (источник питания) к отделу измерения напряжения «+ летучая мышь», Обратите внимание на «+», подключенный к аккумулятору (питание), положительный, «-» аккумулятор (питание) отрицательный. Положительные и отрицательные полюсы батареи (источник питания) не должны быть подключены неправильно или перевернуты. Подключите положительный полюс аккумулятора (источник питания) к положительному полюсу нагрузки. Отрицательный полюс батареи (источник питания) Подключается к отрицательному полюсу нагрузки через датчик Холла при прохождении через датчик холла. Направление тока и направление стрелки датчика Холла, когда измеренный ток будет отображаться как положительный, в то время как измеренный ток отображается как отрицательное значение.         (3) схема проводки реле разряда   Примечание: Рабочая мощность реле обеспечивается внешним источником питания. Если он подключен к реле, он должен обеспечить внешний источник питания с таким же рабочим напряжением, как реле. Подключите порт управления реле к интерфейсу контроллера разряда. Если вы хотите контролировать положительную сторону разряда, пройдите положительную линию через реле. Если вы хотите контролировать отрицательную сторону разряда, подключите отрицательную линию к реле. Когда реле включено, светильник будет выключен, когда выключится в качестве напоминания.     (4) схема проводки реле зарядки   Примечание: Рабочая мощность реле обеспечивается внешним источником питания. Если он подключен к реле, он должен обеспечить внешний источник питания с таким же рабочим напряжением, как реле. Подключите порт управления реле к интерфейсу контроллера зарядки. Если вы хотите контролировать положительную сторону зарядки, пропустите положительную линию через реле. Если вы хотите контролировать отрицательную сторону зарядки, подключите отрицательную линию к реле. В тех случаях, когда реле, "в" светильник будет светильник, при выключенном состоянии как напоминание
