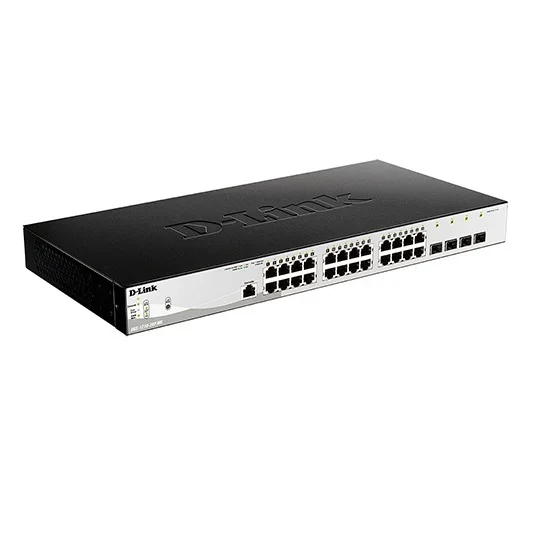

Управляемый коммутатор на 24 PoE порта D-Link DGS-1210-28P | Компьютеры и офис

Настраиваемый коммутатор серии WebSmart DGS-1210-28P, оснащенный 24 портами 10/100/1000Base-T с поддержкой PoE и 4 комбо-портами 100/1000Base-T/SFP (DGS-1210-28P/F)/4 портами 1000Base-X SFP (DGS-1210-28P/C), поддерживает технологию D-Link Green и расширенные функции управления и безопасности, обеспечивая высокую производительность и масштабирование сети. Функции управления включают SNMP, управление на основе Web-интерфейса, утилиту D-Link Network Assistant и упрощенный интерфейс командной строки (CLI) через Telnet. DGS-1210-28P поддерживает Auto Voice VLAN, обеспечивая максимальный приоритет для «голосового» трафика. Данная модель оснащена интеллектуальными вентиляторами, которые способны изменять скорость вращения в зависимости от температуры, что позволяет экономить электроэнергию и снизить уровень шума.




Аппаратная версия


B1


A1




Аппаратное обеспечение




Оперативная память


• 256 МБ


• 128 МБ




Flash-память


• 32 МБ




Интерфейсы


• 24 порта 10/100/1000Base-T с поддержкой PoE
• 4 порта 1000Base-X SFP
• Консольный порт с разъемом RJ-45




Индикаторы


• Power
• Console
• Link/Activity/Speed (на порт)
• Fan Error
• Power Fail/Power Ok (на порт PoE)
• PWR Max




Сетевые кабели


• UTP категории 5, 5e (макс. 100 м)




Разъем питания


• Разъем для подключения питания (переменный ток)




Функционал




Стандарты и функции


• IEEE 802.3 10Base-T (медная витая пара)
• IEEE 802.3u 100Base-TX (медная витая пара)
• IEEE 802.3ab 1000Base-T (медная витая пара)
• IEEE 802.3az Energy Efficient Ethernet
• Автоматическое согласование скорости и режима дуплекса
• Управление потоком IEEE 802.3x
• IEEE 802.3z 1000Base-X
• Автоматическое определение MDI/MDIX на всех медных портах




Дуплексный режим


• Полу-/полный дуплекс для скорости 10/100 Мбит/с
• Полный дуплекс для скорости 1000 Мбит/с




Производительность




Коммутационная матрица


• 56 Гбит/с




Метод коммутации


• Store-and-forward




Размер таблицы MAC-адресов


• 16K записей




Макс. скорость перенаправления 64-байтных пакетов


• 41,7 Mpps




Буфер пакетов


• 1,5 МБ




Jumbo-фрейм


• 9 216 байт




Программное обеспечение




Функции уровня 2


• Таблица MAC-адресов: 16К записей
• Spanning Tree Protocol
  - 802.1D STP
  - 802.1w RSTP
  - 802.1s MSTP
  - Фильтрация BPDU
  - Root Restriction
• Поддержка Ethernet Ring Protection Switching (ERPS, ITU G.8032)1
• Loopback Detection
• Зеркалирование портов
  - Поддержка 1 группы зеркалирования
  - Режимы: One-to-One, Many-to-One, Flow-based (ACL) для входящего трафика
• L2 Protocol Tunneling (L2PT)
• RSPAN
• Link aggregation
  - 802.3ad
  - Макс. 8 групп на устройство/8 портов на группу




Многоадресная рассылка уровня 2


• IGMP Snooping
  - IGMP v1/v2
  - IGMP v3 awareness
  - Фильтрация/аутентификация IGMP
  - Поддержка 1024 групп
  - IGMP Snooping Fast Leave на основе VLAN/узла
  - Report Suppression
  - IGMP Querier
• MLD Snooping
  - MLD v1
  - MLD v2 awareness
  - Поддержка 512 групп
• IGMP Proxy




VLAN


• 802.1Q Tagged VLAN
• Группы VLAN
  - Макс. 4094 VLAN
• VLAN на основе портов
• GVRP
• Asymmetric VLAN
• Макс. 256 динамических VLAN
• 802.1v Protocol VLAN
• VLAN Trunking
• VLAN на основе MAC-адресов
• Q-in-Q на основе портов
• Q-in-Q Selective
• ISM VLAN
• Private VLAN




Функции уровня 3


• Макс. 256 записей ARP
• Поддержка 255 статических записей ARP
• Поддержка Gratuitous ARP
• Маршрут по умолчанию
• Статическая маршрутизация
   - Поддержка 60 статических маршрутов IPv4
   - Поддержка 30 статических маршрутов IPv6




Качество обслуживания (QoS)


• CoS на основе:
  - Порта коммутатора
  - Очередей приоритетов 802.1p
  - VLAN ID
  - MAC-адреса
  - IPv4/IPv6-адреса
  - DSCP
  - ToS
  - Типа протокола
  - TCP/UDP-порта
  - Класса IPv6-трафика
• Управление полосой пропускания
  - На основе порта (входящее, с минимальным шагом до 64 Кбит/с)
  - На основе потока (входящее, с минимальным шагом до 64 Кбит/с)
  - Для выходной очереди (с минимальным шагом до 64 Кбит/с)
• Обработка очередей
  - Strict Priority
  - Weighted Round Robin (WRR)
• 8 очередей на порт




Списки управления доступом (ACL)


• ACL на основе
  - Порта коммутатора
  - Приоритета 802.1p
  - VLAN ID
  - MAC-адреса
  - Ether Type
  - ToS
  - IPv4/v6-адреса
  - DSCP
  - Типа протокола
  - Номера порта TCP/UDP для IPv4/IPv6
  - ICMP
  - Класса трафика IPv6
• До 768 правил доступа для входящего трафика
• Действие ACL (разрешить/запретить/зеркалирование)
• ACL на основе времени
• Статистика ACL
• Фильтрация интерфейса CPU




AAA


• 802.1X
  - Управление доступом на основе узлов
  - Управление доступом на основе портов
• Guest VLAN
• MAC-аутентификация на основе узлов
• RADIUS/TACACS+ accounting
• 4 уровня учетной записи пользователя
• Управление доступом на основе MAC-адресов
  - Макс. 512 записей при использовании локальной базы данных
• Аутентификация для доступа к управлению: RADIUS, TACACS+, локальная база данных




Безопасность


• SSH v2
• SSL
• Port Security (до 64 MAC-адресов на порт)
• IP-MAC-Port Binding (IMPB)
  - ND Snooping
  - Проверка ARP-пакетов
  - Проверка IP-пакетов
  - DHCP Snooping IPv4/IPv6
• Защита от широковещательного/многоадресного/одноадресного шторма
• D-Link Safeguard Engine
• DHCP Server Screening
• Фильтрация DHCP-клиентов
• Защита от атак BPDU
• Предотвращение атак DoS
• Сегментация трафика
• Обнаружение проблем, связанных с совпадением сетевых адресов




OAM


• 802.3ah Ethernet Link OAM
  - Поддержка 802.3ah link layer remote loopback and discovery (Системный журнал и
SNMP)
  - 802.3ah D-Link extension: D-link Unidirectional Link Detection (DULD), (Системный журнал и SNMP)
• Диагностика кабеля
• Dying Gasp1
• Функция цифрового контроля параметров производительности трансивера DDM (Digital Diagnostics Monitoring)




Управление


• Web-интерфейс (поддержка IPv4/IPv6)
• Интерфейс командной строки (CLI)
• Telnet-сервер/клиент (поддержка IPv4/IPv6)
• TFTP-клиент (поддержка IPv4/IPv6)
• Регистрация команд
• SNMP v1/v2c/v3
• SNMP Traps
• Системный журнал
• RMON v1
• RMON v2
• LLDP
• BootP/DHCP-клиент
• Автоматическая настройка DHCP
• Конфигурационный файл в текстовом формате
• Trusted Host
• DHCP relay (IPv4/IPv6)
  - DHCP relay agent/local relay
  - DHCP relay option 12, 37, 38, 82
• PPPoE Circuit-ID insertion
• Trap/alarm/log severity control
• Мониторинг CPU
• SNTP
• Команды отладки
• Восстановление пароля
• Шифрование пароля
• Обходной пароль
• sFlow
• Хранение двух образов программного обеспечения (dualimage)
• Поддержка Real Time Clock (RTC)1




MIB


• RFC1212 Concise MIB Definitions
• RFC1213 MIB II
• RFC1215 MIB Traps Convention
• RFC1065, 1151, 2578 MIB Structure
• RFC1493 Bridge MIB
• RFC1157, 2573, 2575, 2576 SNMP MIB
• RFC3418 SNMPv2 MIB
• RFC2819 RMON MIB
• RFC2021 RMONv2 MIB
• RFC1643, 1650, 2665 Ether-like MIB
• RFC2674 802.1p MIB
• RFC2233 Interface Group MIB
• RFC2618 RADIUS Authentication Client MIB
• RFC2620 RADIUS Accounting Client MIB
• RFC3289 D-Link ZoneDefense MIB
• RFC4022 MIB for TCP
• RFC4113 MIB for UDP
• PoE MIB
• DDP MIB




IETF


• RFC768 UDP
• RFC791 IP
• RFC792 ICMPv4
• RFC2463, 4443 ICMPv6
• RFC793 TCP
• RFC826 ARP
• RFC1321, 2284, 2865, 2716, 3580 Extensible Authentication Protocol (EAP)




IPv6


• RFC1981 Path MTU Discovery
• RFC2460 IPv6
• RFC2461, 4861 Neighbor Discovery
• RFC2462, 4862 IPv6 Stateless Address Auto-configuration
• RFC2893, 4213 Dual Stack IPv4/IPv6




PoE




Стандарт PoE


• IEEE 802.3af
• IEEE 802.3at




Порты с поддержкой PoE


• Порты 1-24




Бюджет мощности PoE


• 193 Вт (макс. 30 Вт на порт PoE)


• 193 Вт (макс. 30 Вт на порт PoE 1-4, макс. 15,4 Вт на порт PoE 5-24)




Физические параметры




Размеры (Д x Ш x В)


• 440 x 210 x 44 мм




Вес


• 3,34 кг


• 2,53 кг




Условия эксплуатации




Питание


• 100-240 В переменного тока, 50/60 Гц




Макс. потребляемая мощность


• 251,5 Вт (функция PoE включена)
• 28,7 Вт (функция PoE выключена)


• 246,5 Вт (функция PoE включена)
• 28,5 Вт (функция PoE выключена)




Потребляемая мощность в режиме ожидания


• 100 В: 18,4 Вт
• 240 В: 16,1 Вт


• 100 В: 24 Вт
• 240 В: 21,9 Вт




Тепловыделение


• 857,98 БТЕ/час


• 840,89 БТЕ/час




MTBF (часы)


• 331 699


• 239 534




Уровень шума


• При высокой скорости вентилятора: 52,9 дБ
• При низкой скорости вентилятора: 45,3 дБ


• При высокой скорости вентилятора: 52,4 дБ
• При низкой скорости вентилятора: 47 дБ




Защита от статического электричества


• Поддержка защиты от статического электричества на медных портах (стандарт IEC61000-4-5)




Система вентиляции


• 2 вентилятора Smart




Температура


• Рабочая: от -5 до 50 °C
• Хранения: от -40 до 70 °C




Влажность


• При эксплуатации: от 10% до 90% без конденсата
• При хранении: от 5% до 90% без конденсата




Комплект поставки




• Коммутатор DGS-1210-28P/ME
• Кабель питания
• Фиксатор для кабеля питания
• Консольный кабель с разъемом RJ-45
• 2 крепежных кронштейна для установки в 19-дюймовую стойку
• 4 резиновые ножки
• Комплект для монтажа
• Краткое руководство по установке
• Компакт-диск




Прочее




EMI


• FCC Class A
• CE Class A
• VCCI
• BSMI
• CCC




Безопасность


• CE
• LVD
• UL
• CB




1 Только для DGS-1210-28P/ME/B.
