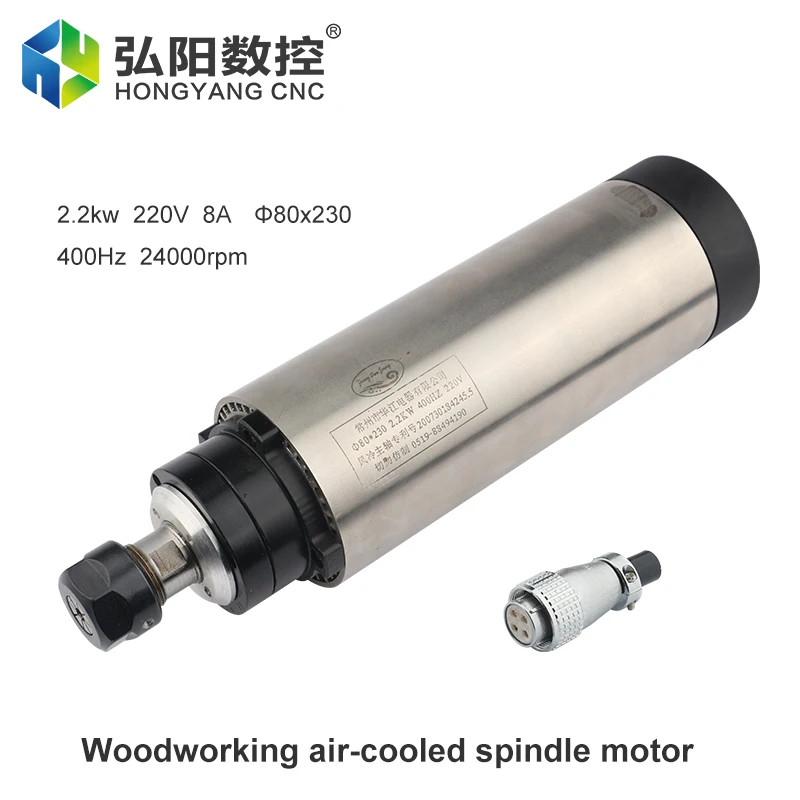

Фрезерный шпиндель с ЧПУ 220 кВт электродвигатель воздушным охлаждением ER20 380 в/в

Фрезерный шпиндель с ЧПУ 220 кВт электродвигатель воздушным охлаждением ER20 380 в/в

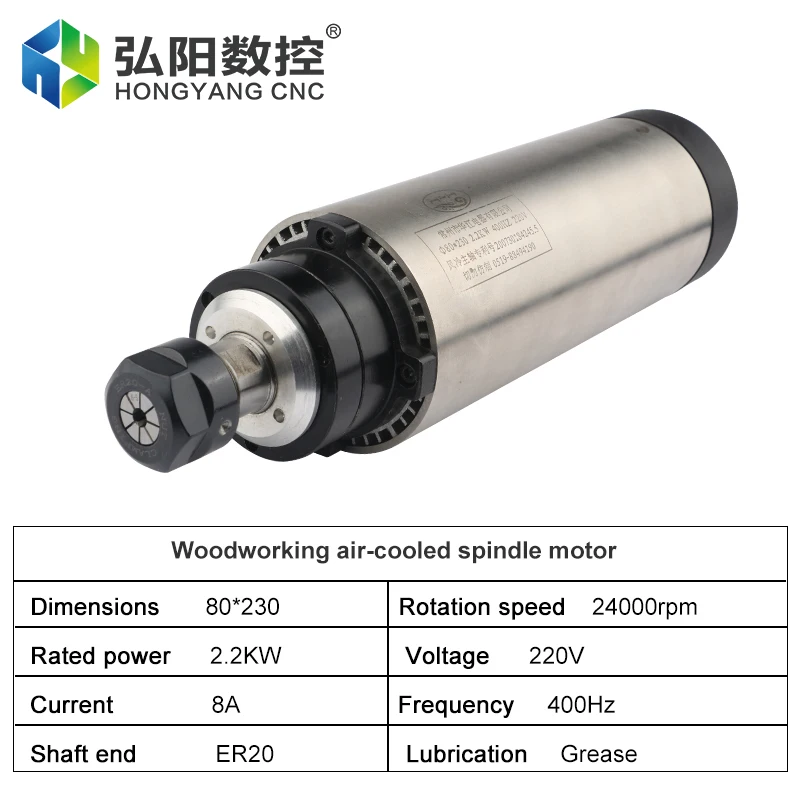

Размер: 80x230 мм
Режим регулирования скорости: можно изменить скорость вращения шпинделя через трехфазный выходной инвертор, отрегулировать частоту инвертора.
Метод охлаждения: ветровое охлаждение
Интерфейс питания: дополнительный H17-4 контактный водонепроницаемый воздушный разъем.
К инвертеру подключаются газовые вилки «1», «2», «3», «4», «1», «2» и «3» (U, V, W) и 4 подключены к инвертору.
Заземление оборудования.
Мощность: 2,2 кВт
Напряжение: 220 В
Ток: 8А
Частота: 0-400 Гц
Скорость: 0-24000 об/мин
Jumping: менее 0,01 мм
Диаметр (мм):80 мм
4 Полностью герметичные Угловые контактные подшипники

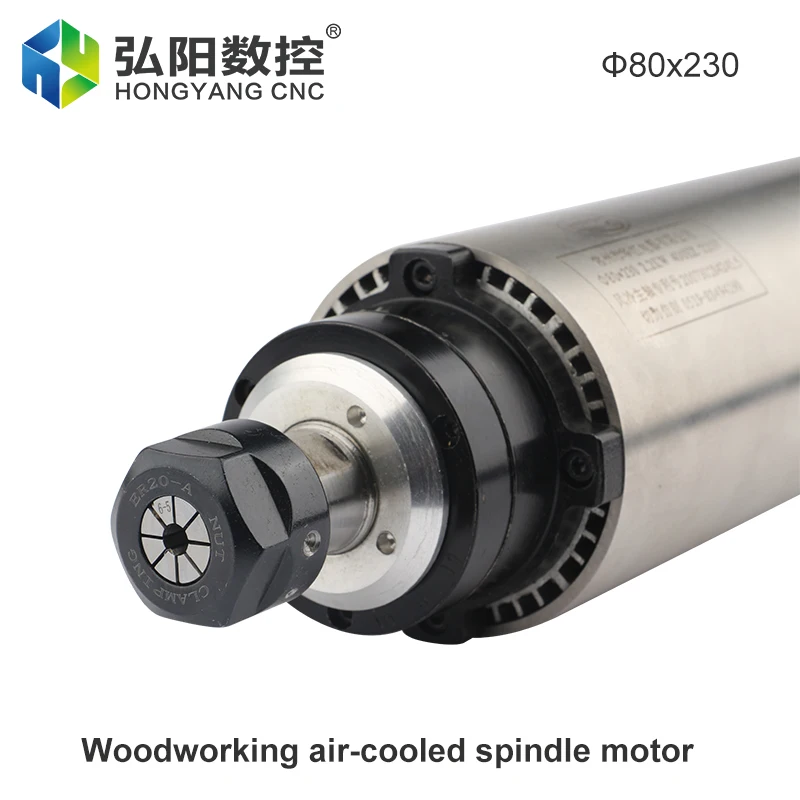

Патрон: ER20
Диаметр приспособления: 13 мм, 12,7 мм, 12 мм, 11 мм, 10 мм, 9 мм, 8 мм, 7 мм, 6,35 мм, 6 мм, 5 мм, 4 мм, 3,175 мм, 3 мм, 2,5 мм, 2 мм, 1,5 мм, 1 мм для подавления массовых беспорядков (стандартный 6 мм)
Патрон ER20
Смазка для смазки
Основные применения: для дерева, бамбука, обычной печатной платы, ПВХ, ПММА, пластика, бамбука, АБС и других неметаллических резьбы.

● Рабочая температура шпинделя обычно составляет-10 ~ 40.
● Перед установкой первого электрического шпинделя для вращения головки шпинделя вручную, вы должны чувствовать гибкость и отсутствие блокировки.

P4 Полностью герметичные Угловые подшипники могут продлить срок службы шпинделя.
Чем длиннее длина, тем больше крутящий момент и чем больше мощность.
Тщательная сборка делает шпиндель более точным.
Точность определения его местонахождения составляет 0,01 мм, а также коаксиального кабеля составляет менее 0,0025 мм
1. Наш главный вал использует 4 подшипника.
2. Подшипники устойчивы к высокой температуре и низкой температуре
3. Шариковый подшипник имеет низкое трение, низкий уровень шума и длительный срок службы.

● Когда шпиндель хранится и транспортируется, состояние подшипника внутри высокоскоростной смазки изменится, и клиент должен запускать его на низкой скорости в течение 30 минут. Затем медленно увеличивается со скоростью 3000 об/мин, работает в течение 20 минут каждый раз. Шпиндель и инвертор должны работать вместе. Характеристики и параметры инвертора соответствуют параметрам шпинделя.

● Чтобы подключить главный вал инвертора, трехфазный шнур питания инвертора должен быть приварен к штепсельной вилке 1 (U), 2 (V), 3 (W) pin, И Заземленный штифт 4. После включения питания, наблюдайте, всегда ли ось вращения шпинделя Показывает направление. Если это несовместимо, немедленно выключите его и замените два провода трехфазного источника питания, подключенного к инвертору и шпинделю.

● Перед использованием шпинделя каждый день, он должен работать на низкой скорости в течение 15-20 минут. Зажмите резец на шпинделе, гайка патрона, патрон и резак должны быть достаточно чистыми. Хвостовик, вставленный в патрон, должен быть больше 15 мм.

● Во время нормальной работы шпиндель с воздушным охлаждением часто имеет явление нагрева. Пожалуйста, часто проверяйте, блокируется ли шпиндельная коробка с воздушным охлаждением и воздуховод пылью. Если он заблокирован пылью, его следует очистить вовремя. Если он не очищен, его легко сжечь.

1. Различные методы охлаждения: двигатель шпинделя с водяным охлаждением использует циркуляцию воды для охлаждения тепла, генерируемого после вращения шпинделя на высокой скорости, а двигатель шпинделя использует вентилятор охлаждения для охлаждения.

2. Шум: двигатель шпинделя с водяным охлаждением в основном не шумит, но двигатель шпинделя с воздушным охлаждением очень большой.

3. Срок службы: Шпиндельный двигатель с водяным охлаждением должен обратить внимание на техническое обслуживание, часто менять воду или использовать промышленный охладитель воды, вентилятор шпинделя с воздушным охлаждением в основном дует тепло к теплоотводу ветром для достижения охлаждающего эффекта.

4. Если вам нужно использовать металл, лиственных пород, гранит, камень, вы можете выбрать металлические оправы. Металлические оправы намного лучше, чем деревянные оправы.

● Источник питания частоты шпинделя подключен к номинальному напряжению, и частота должна соответствовать техническим параметрам электрического шпинделя. Скорость вращения шпинделя может быть скорректирована для изменения частоты и изменения напряжения в пропорции.
● Чтобы заменить подшипник шпинделя, необходимо заменить некоторых профессиональных и технических сотрудников. С помощью специальных инструментов подшипники должны быть тщательно очищены, не снимая катушки статора.
