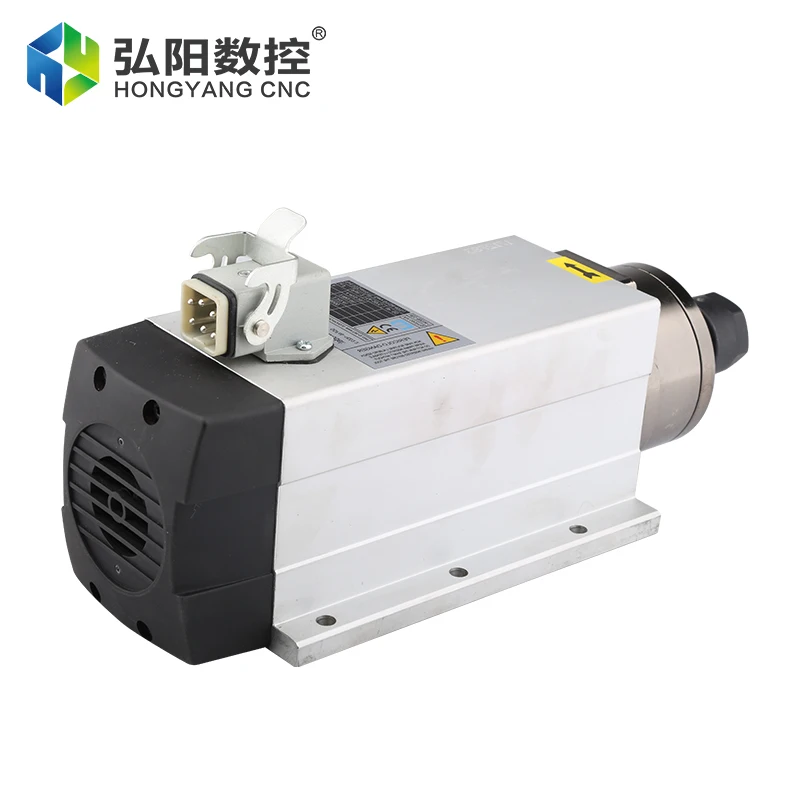

HQD 220 КВТ электродвигатель шпинделя с воздушным охлаждением 380 в 300 патрон ER20 Гц

HQD 220 КВТ электродвигатель шпинделя с воздушным охлаждением 380 в 300 патрон ER20 Гц

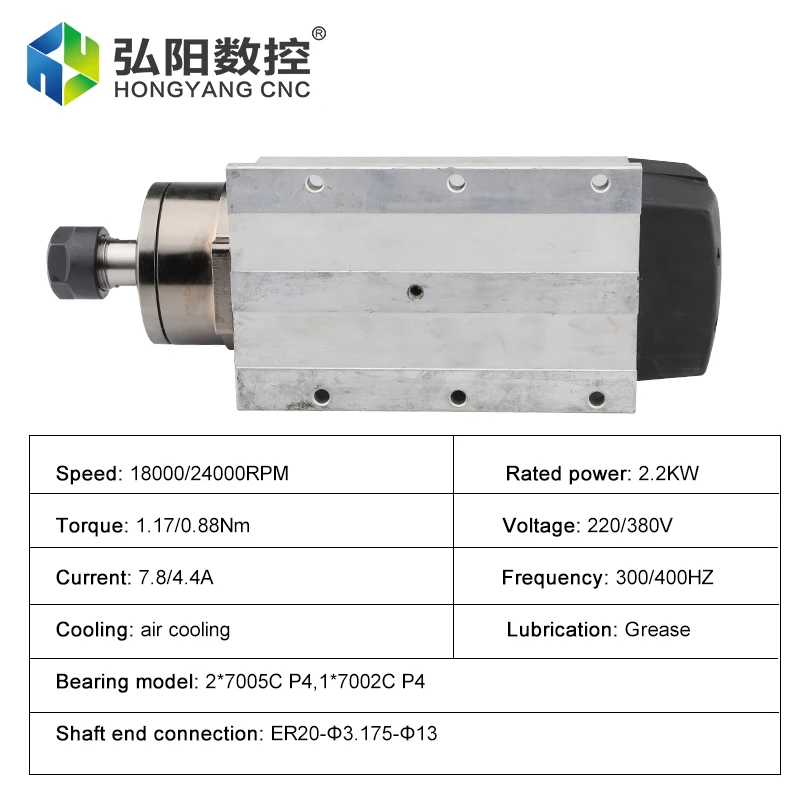

Модель: GDF46-18Z/2,2
Режим регулирования скорости: через трехфазный выходной инвертор и отрегулируйте частоту инвертора для изменения скорости вращения шпинделя.
Метод охлаждения: воздушное охлаждение
Интерфейс питания: дополнительный водонепроницаемый воздушный разъем. К инвертеру подключаются воздушные пробки с маркировкой «1», «2», «3», «4», «1», «2», «3» (U, V, W), 4 подключены к инвертору устройство заземлено. (Обратите внимание! Наш шпиндель «4» подключен к GND для обеспечения личной безопасности!)
Мощность: 2 кВт (1 л.с. = 0,735 Вт)
Напряжение: 220 В (если вам нужен шпиндель 380 В, пожалуйста, оставьте нам сообщение, спасибо)
Ток: 7,8/4.4A
Частота: 0-300 Гц
Скорость: 0-18000 об/мин
Биения: менее 0,01 мм
Тип подшипника: 2 * 7005C P4,1 * 7002C P4 (4 керамических шариковых подшипника)

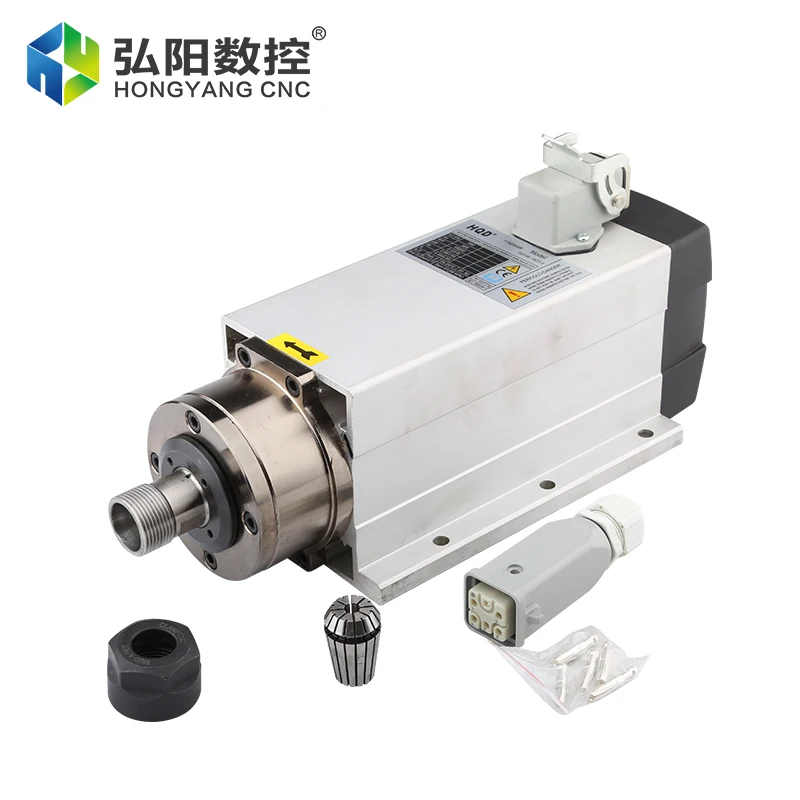

Патрон: ER20
Диаметр зажимного инструмента: 1 мм, 2 мм, 3 мм, 3,175 мм (1/8), 4 мм, 5 мм, 6 мм, 6,35 мм (1/4), 7 мм, 8 мм, 9 мм, 10 мм, 11 мм, 12 мм, 12,7 мм (1/2 ), 13 мм, 14 мм, 15 мм, 16 мм
Смазка для смазки
Основное применение: резьба используется для дерева, бамбука, обычной печатной платы, ПВХ, ПММА, пластика, двухцветной доски (ABS) и других неметаллов. (Пожалуйста, обратите больше внимания, это деревообрабатывающий шпиндель, который может использоваться только для обработки деревообработки и алюминия, пожалуйста, не используйте его для обработки стали. Если вам нужна стальная обработка, пожалуйста, проверьте металлический шпиндель, спасибо!)

● Рабочая температура шпинделя обычно составляет-10 ~ 40.
● Перед установкой первого электрического шпинделя для вращения головки шпинделя вручную, вы должны чувствовать гибкость и отсутствие блокировки.

P4 Полностью герметичные Угловые подшипники могут продлить срок службы шпинделя.
Чем длиннее длина, тем больше крутящий момент и чем больше мощность.
Тщательная сборка делает шпиндель более точным.
Точность определения его местонахождения составляет 0,01 мм, а также коаксиального кабеля составляет менее 0,0025 мм
1. Наш главный вал использует 4 подшипника.
2. Подшипники устойчивы к высокой температуре и низкой температуре
3. Шариковый подшипник имеет низкое трение, низкий уровень шума и длительный срок службы.

ER20 Колле гайка балансировка гайка высокая шлифовка внутренний конус Точность 0,01 мм.

● Когда шпиндель хранится и транспортируется, состояние подшипника внутри высокоскоростной смазки изменится, и клиент должен запускать его на низкой скорости в течение 30 минут. Затем медленно увеличивается со скоростью 3000 об/мин, работает в течение 20 минут каждый раз. Шпиндель и инвертор должны работать вместе. Характеристики и параметры инвертора соответствуют параметрам шпинделя.

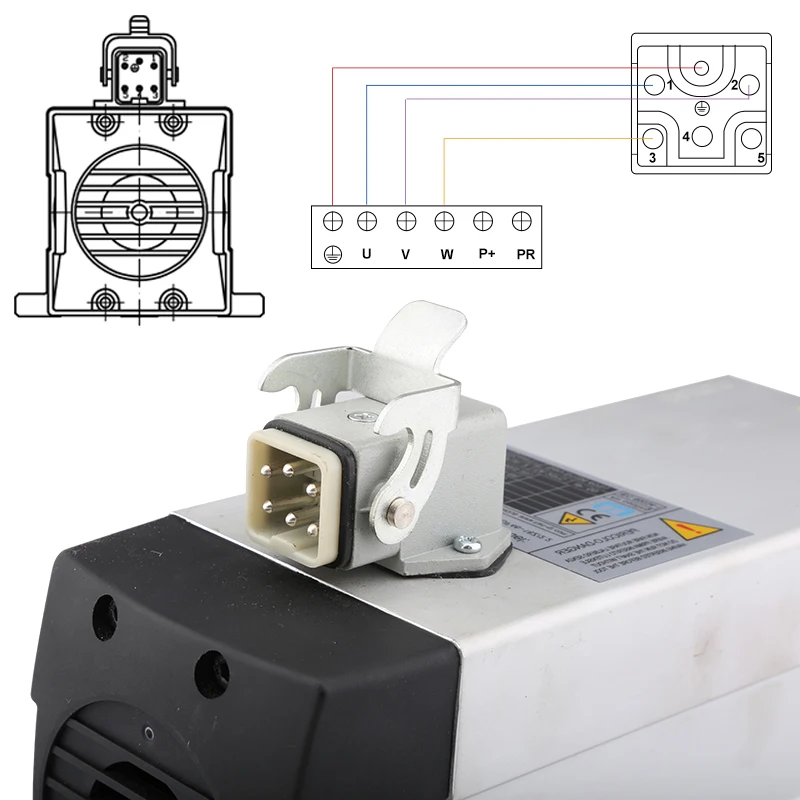

● Чтобы подключить главный вал инвертора, трехфазный шнур питания инвертора должен быть приварен к штепсельной вилке 1 (U), 2 (V), 3 (W) pin, И Заземленный штифт 4. После включения питания, наблюдайте, всегда ли ось вращения шпинделя Показывает направление. Если это несовместимо, немедленно выключите его и замените два провода трехфазного источника питания, подключенного к инвертору и шпинделю.
● Перед использованием шпинделя каждый день, он должен работать на низкой скорости в течение 15-20 минут. Зажмите резец на шпинделе, гайка патрона, патрон и резак должны быть достаточно чистыми. Хвостовик, вставленный в патрон, должен быть больше 15 мм.

Общие ошибки и методы устранения неполадок
