Мощная 4G антенна Антэкс AX-1816 MIMO 2x2 1800 МГц 16 дБ 75 Ом (F) усилитель сигнала для

Мощная 4G антенна Антэкс AX-1816 MIMO 2x2 1800 МГц 16 дБ 75 Ом (F) усилитель сигнала для

Разработана и произведена в России НПП Антэкс. Оригинал!

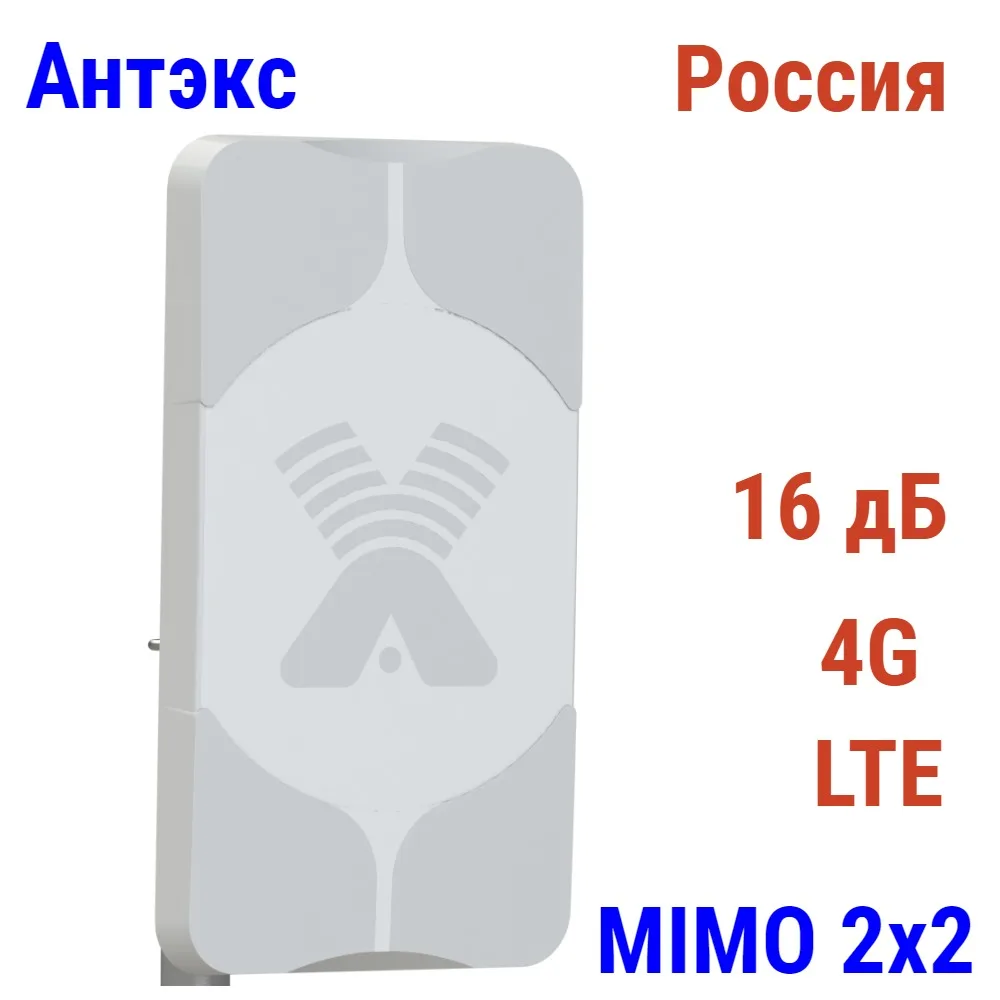

AX-1816PF MIMO 2x2 - это мощная выносная антенна для усиления сигнала мобильного интернета в диапазоне частот 1800 МГц (4G LTE).

Высокий коэффициент усиления 16 дБ позволяет получить сигнал 4G (1800 МГц) даже на больших расстояниях от базовой станции (вышки) оператора сотовой связи - до 12-15 км.

Благодаря поддержке MIMO 2x2 с помощью данной антенны можно получить скорость передачи данных более 100 Мб/с (скорость зависит от возможностей оператора и характеристик используемого модема или роутера).

Рекомендуем уточнить у оператора сотовой связи диапазон частот, в которых транслируется сигнал 4G с ближайшей базовой станции (вышки) или воспользоваться приложением для смартфона, например, Netmonitor Лог Сигнала и Соты.

Достоинства антенны AX-1816PF MIMO 2x2:

Крепление антенны позволяет изменять угол места, наклон поляризации и тем самым добиться высокого уровня сигнала и оптимального соотношения сигнал/шум.

Антенна имеет два выхода, что позволяет сопрягать ее с современными модемами и роутерами с двумя входами для внешней антенны.

Наличие внутри антенны двух излучающих систем с ортогональной поляризацией позволяет работать в режиме MIMO 2x2, или реализовать технологию Diversity.

Антенна выполнена из оцинкованной стали, излучатели дополнительно защищены полимерным покрытием. Антенна компактна, надежна и главное универсальна.

Увеличенный коэффициент усиления

Антенна предназначена для совместного использования с кабелем 75 Ом, что позволяет существенно сэкономить на кабельных сборках необходимых для связи модема и антенны, а применение разъемов типа F-female на выходе антенны делает возможным изготовление кабельных сборок оптимальной длины ("по месту") самостоятельно с минимальными потерями сигнала.

Рекомендуется использовать кабель с медной центральной жилой и медной или омедненной оплеткой для минимизации потерь качества сигнала, например, SAT-703 или SAT-752.

Комплект поставки антенны:

Антенна AX-1816PF MIMO 2x2

Мачтовый крепеж

Инструкция по настройке/установке

Упаковка из микрогофрокартона и полиэтилена

Варианты комплектации заказа:

1. Антенна Антэкс AX-1816 PF MIMO 2x2

2. Антенна Антэкс AX-1816 PF MIMO 2x2 + 2 пигтейла (переходник) CRC9-F-female (используется для подключения кабеля RG-6 к разъему CRC9 модема или другого устройства).

3.Антенна Антэкс AX-1816 PF MIMO 2x2 + 2 пигтейла (переходник) TS9-F-female (используется для подключения кабеля RG-6 к разъему TS9 модема или другого устройства).

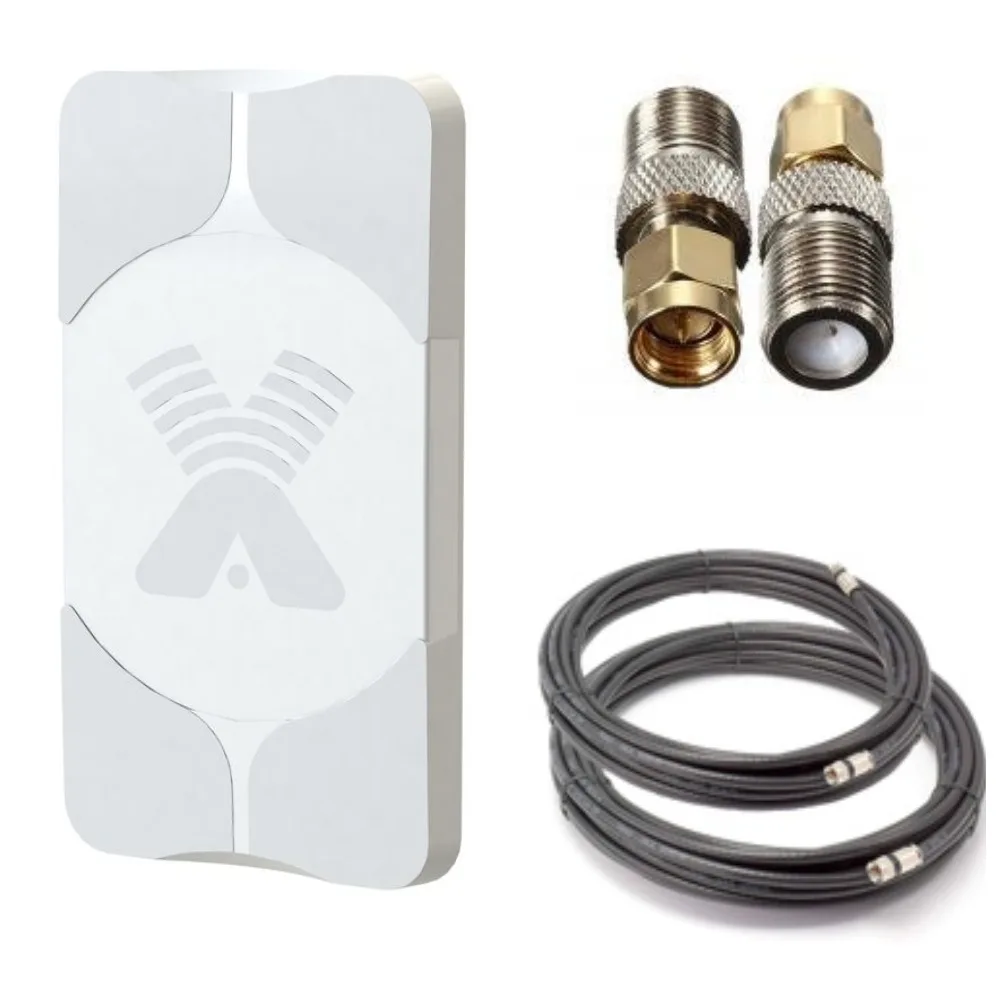

4. Антенна Антэкс AX-1816 PF MIMO 2x2 + 2 кабельных сборки RG-6(SAT-703 / SAT-752) по 10 метров с F-разъемами +2 переходника SMA-male-F-female (используется для подключения кабеля RG-6 к разъему SMA-female роутера или другого устройства).

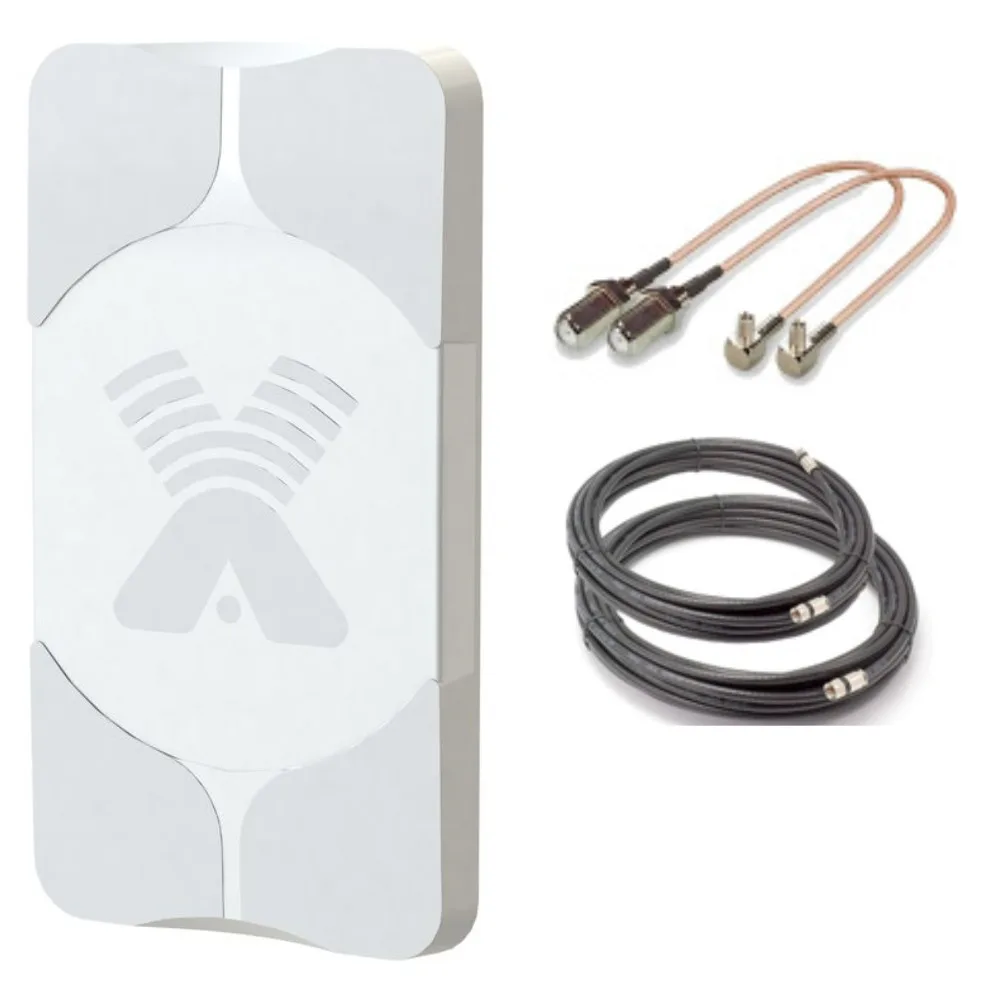

5. Антенна Антэкс AX-1816 PF MIMO 2x2 + 2 кабельных сборки RG-6(SAT-703 / SAT-752) по 10 метров с F-разъемами +2 пигтейла (переходник) CRC9-F-female (используется для подключения кабеля RG-6 к разъему CRC9 модема или другого устройства).

6. Антенна Антэкс AX-1816 PF MIMO 2x2 + 2 кабельных сборки RG-6(SAT-703 / SAT-752) по 10 метров с F-разъемами +2 пигтейла (переходник) TS9-F-female (используется для подключения кабеля RG-6 к разъему TS9 модема или другого устройства).

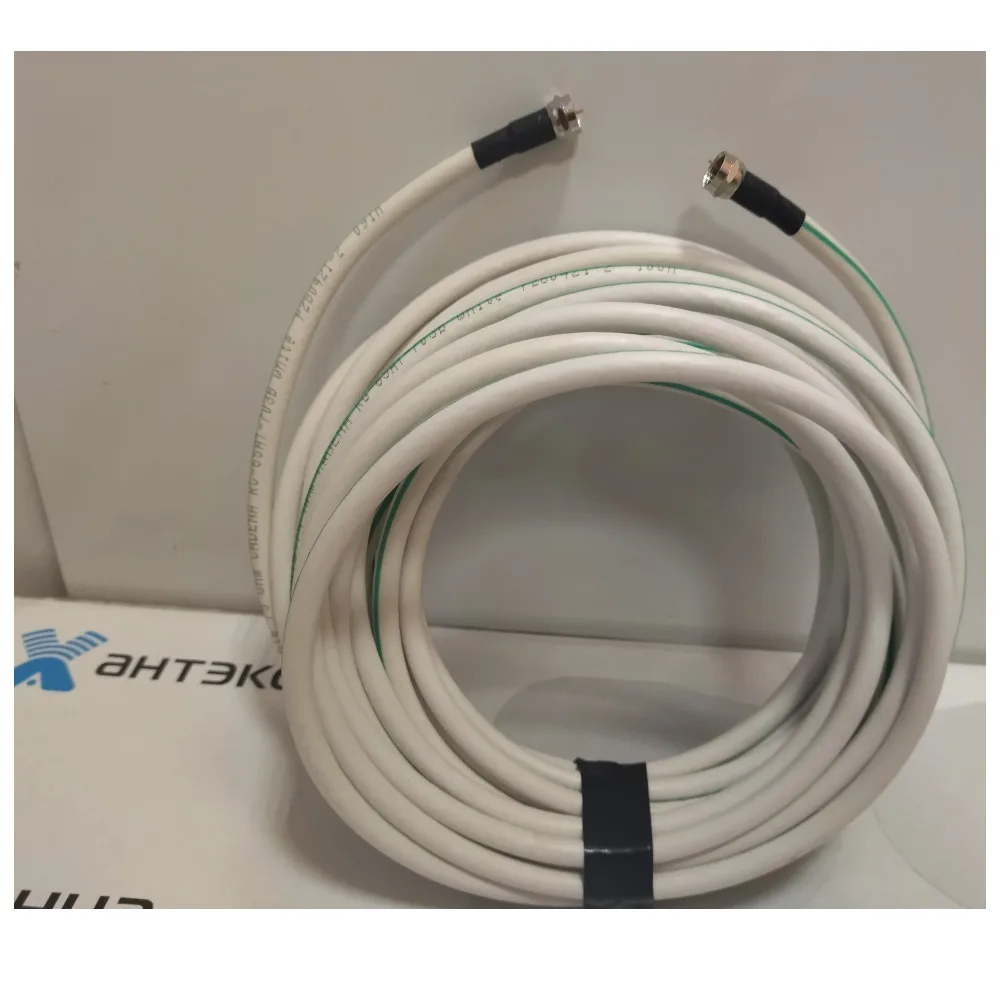

Кабельная сборка выполняется из высококачественного кабеля RG-6 SAT-703 или SAT-752 с низкими показателями затухания сигнала.

F-разъемы (Cu) изолированы термоусадочной трубкой.

Цвет кабеля может быть белым или черным.

Подключение к модему:

Для подключения антенны к современному 4G модему/роутеру необходимы 2 адаптера  и 2 кабельные сборки. Ниже в таблице поясняется какие адаптеры и сборки рекомендуются для различных модемов и роутеров.

Модель модема/роутера

Тип адаптера

Кабельная сборка

Huawei Е392, E5372 (Мегафон MR100-3, МТС 823F),E5776s-22(МТС 821FT), ZTE MF79U, Huawei E8278s

TS-9/F-female

F-male/F-male

E3372, E3276 (М150-1),   E3272

CRC-9/F-female

F-male/F-male

Quectel EC25-E,  Quectel EP06-E, AXR-5i, Тандем-4GM (Tandem-4GM-OEM), Тандем-4GL (Tandem-4GL),Тандем-4GS (Tandem-4GS-OEM), MikroTik R11e-LTE, Huawei me909s-120p v2, MikroTik R11e-4G,Sierra Wireless MC7455

U.Fl / F-female

F-male/F-male

Sierra Wireless AirPrime® EM7455

MHF-4 / F-female

F-male/F-male

LU-150/156

MS-156 / F-female

F-male/F-male

Роутеры Тандем 4GR (Tandem-4GR-2), Тандем 4G+ (Tandem-4G+), Тандем-3G PRO
Huawei B612,B315, B525, TP-link TL-MR6400

SMA-male / F-female

F-male/F-male

Электрические характеристики

Рабочий диапазон частот, МГц

1700÷1880

Усиление,dBi

2 х 15÷17

Ширина ДН , град

33÷38/16÷19

Уровень боковых лепестков,dBне более

-12

Отношение вперед/назад,dBне менее

20

Развязка между входами антенны, дБ

30

Входное сопротивление, Ом

75

КСВ в рабочем диапазоне частот, не более

1.6

Допустимая мощность, Вт

10

Поляризация

вертикальная+горизонтальная,

X-pol

Механические характеристики

Масса с креплением, г

1600

Изменение угла наклона антенны, градус

+/-25

Габаритные размеры без крепления, м

0.45 x 0.24 x 0.05

Разъемы

2 х F-female

Материал антенны

Сталь, оцинкованная сталь

Материал защитной коробки

Поликарбонат+ABS

Диапазон рабочих температур

от -60°C до +80°C
