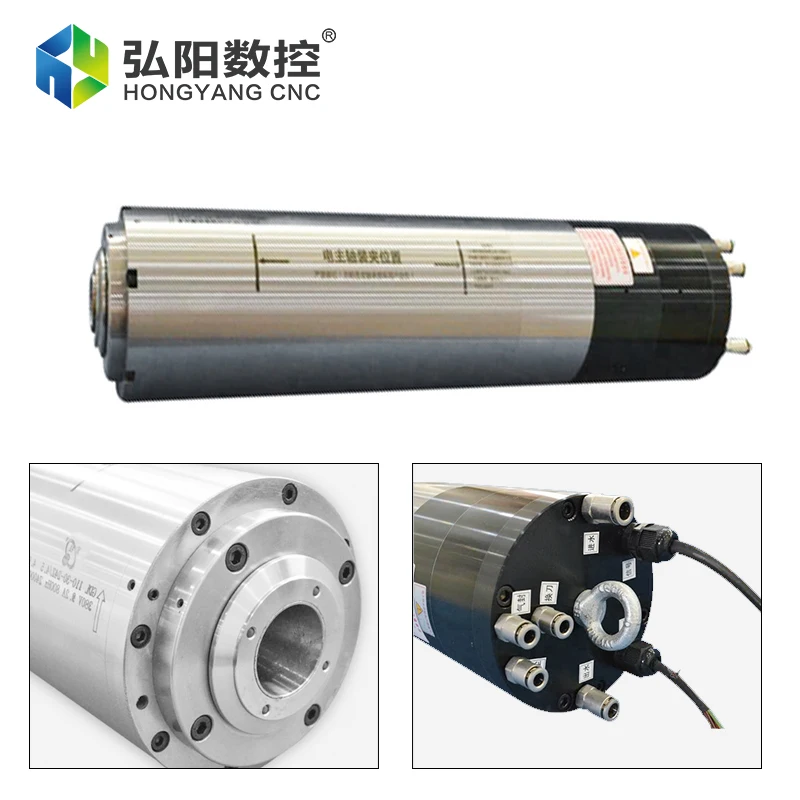

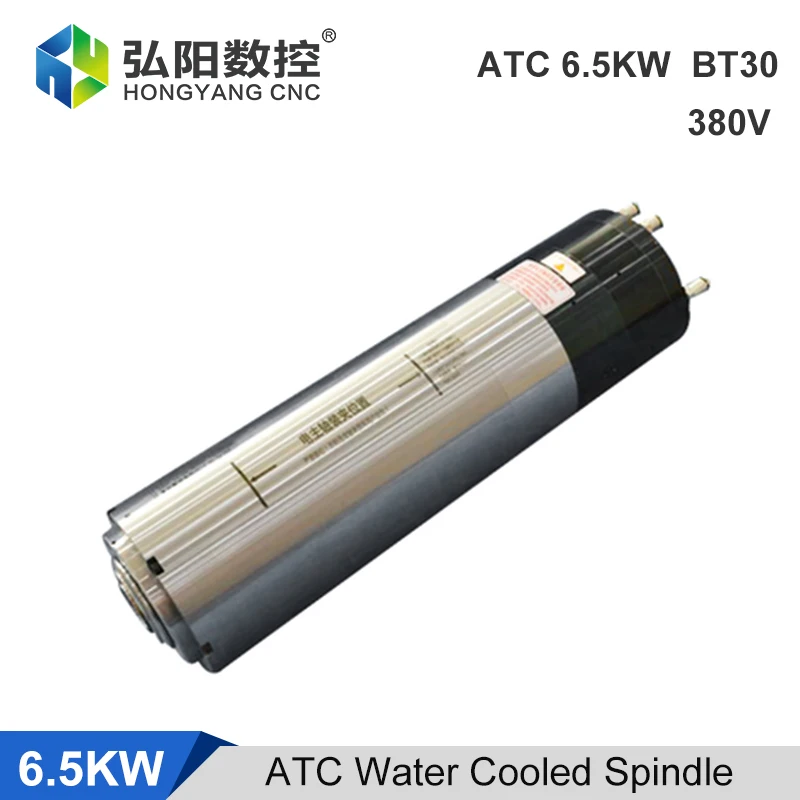

HQD ATC шпиндель 6 5 кВт автоматический инструмент для замены шпинделя двигатель с

HQD ATC шпиндель 6 5 кВт автоматический инструмент для замены шпинделя двигатель с

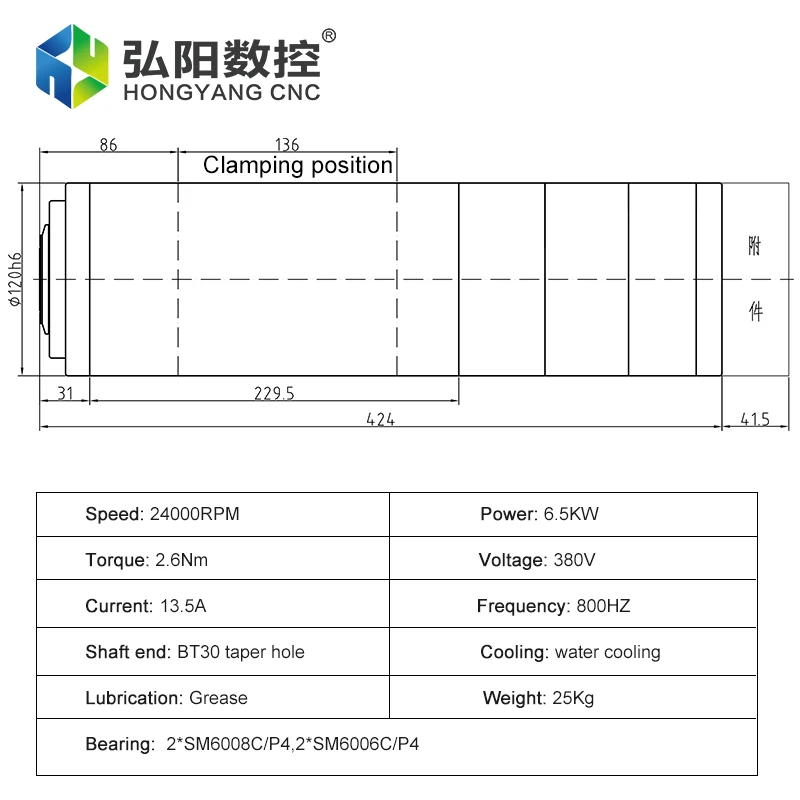

Модель: GDL120-30-24Z/6,5

Диаметр (мм): 120

Режим регулирования скорости: трехфазный выходной инвертор может изменить скорость вращения шпинделя путем изменения частоты инвертора.

Метод охлаждения: водяное охлаждение

Мощность: 6,5 кВт

Напряжение: 380 В

Ток: 13,5a

Крутящий момент: 2,6 нм

Частота: 800 Гц

Скорость: 24000 об/мин

Количество полюсов: 4P

Трехфазный: 3-трехфазный асинхронный драйвер

Вращение: видно из конца вала, вращается против часовой стрелки

Ручка инструмента: BT30 ER32

Вытяжной стержень: BT30-45 °

Смазка для смазки

Основное использование: резьба по дереву, бамбуку, обычной печатной плате, ПВХ, ПММА, пластику, двухцветную доску (АБС) и другие неметаллы.

1. Шнур питания: трехцветный провод подключается к U, V, W фазе/желто-зеленый провод к земле

Линия контроля температуры: 110 ℃ термистор двухфазный подключен к Протектору контроля температуры

2. Выход охлаждающей воды: (конец 2 и 6 соединительных 8/6 шланга)

3. Изменение ножа и давление удаления пыли: 0,2-0.3MPa (6/4 шланг)

4. Давление воздушного уплотнения: 0,1-0.2MPa (6/4 шланг)

5, разгрузчик Входное давление: 0.70MPa (6/4 шланг)

6. Вход охлаждающей воды: головка насоса 12 м (Не подключайте неправильно!)

7. Номер переключателя приближения: подвесной нож и разгрузочный нож два NPN (нормально открытый) N.O
Бесконтактное соединение переключателя: коричневое соединение провода + 24VDC синее соединение провода 0VDC
Сигнал нагрузки подключен к + 24VDC на одном конце/черный провод на другом конце

8. Ручка кольца: установка и использование

1. Двойная уплотнительная и воздушная уплотнительная структура

Уникальная двойная герметичная структура воздушного уплотнения значительно улучшает Пыленепроницаемость и водонепроницаемость, широко используется в медных, алюминиевых, стальных и других золотых резках, резке и резке камня, а также в обрабатывающем центре с ЧПУ

2. Оснащен стандартными коническими отверстиями BT30

Концы вала соединены со стандартными коническими отверстиями BT30. Шпиндель принимает 4 импортированных высокоточных подшипников P4, что эффективно обеспечивает работу и точность обработки шпинделя

● Рабочая температура шпинделя обычно составляет-10 ~ 40.

● Перед установкой первого электрического шпинделя для вращения головки шпинделя вручную, вы должны чувствовать гибкость и отсутствие блокировки.

P4 Полностью герметичные Угловые контактные керамические подшипники могут продлить срок службы шпинделя.
Чем длиннее длина, тем больше крутящий момент и чем больше мощность.
Тщательная сборка делает шпиндель более точным.
Точность определения его местонахождения составляет 0,01 мм, а также коаксиального кабеля составляет менее 0,0025 мм

1. Наш главный вал использует 4 подшипника.

2. Подшипники устойчивы к высокой температуре и низкой температуре

3. Керамические шариковые подшипники имеют низкое трение, низкий уровень шума и длительный срок службы.

● Шпиндель с водяным охлаждением должен использоваться вместе с водяным насосом. В противном случае шпиндель быстро сломается.

● Двигатель шпинделя переменного тока должен использоваться вместе с инвертором. Мощность инвертора должна быть равна или больше, чем Мощность шпинделя. Перед использованием Установите параметры инвертора, подходящие для шпинделя. В противном случае шпиндель и инвертор немедленно сломаются.

● При использовании шпинделя шум отличается от ранее, поэтому немедленно прекратите работу шпинделя. Вам нужно заменить подшипник шпинделя.

1. Электрический шпиндель должен быть установлен в положении зажима, в противном случае это легко привести к повреждению подшипника!

2. Шпиндель должен быть полностью остановлен, чтобы изменить инструмент, и кнопка изменения ручного инструмента не должна работать, когда шпиндель вращается, в противном случае это легко вызвать затвор шпинделя!

3. Сжатый воздух должен быть чистыми и сухими, точность фильтрации 0,1 микрон! Уплотнение воздуха Обычно открывается. Рекомендуется использовать двухступенчатую фильтрацию. Точность фильтрации-0,5 микрон/0,1 микрон, и воздушный фильтр оборудован с self-слив устройства.
