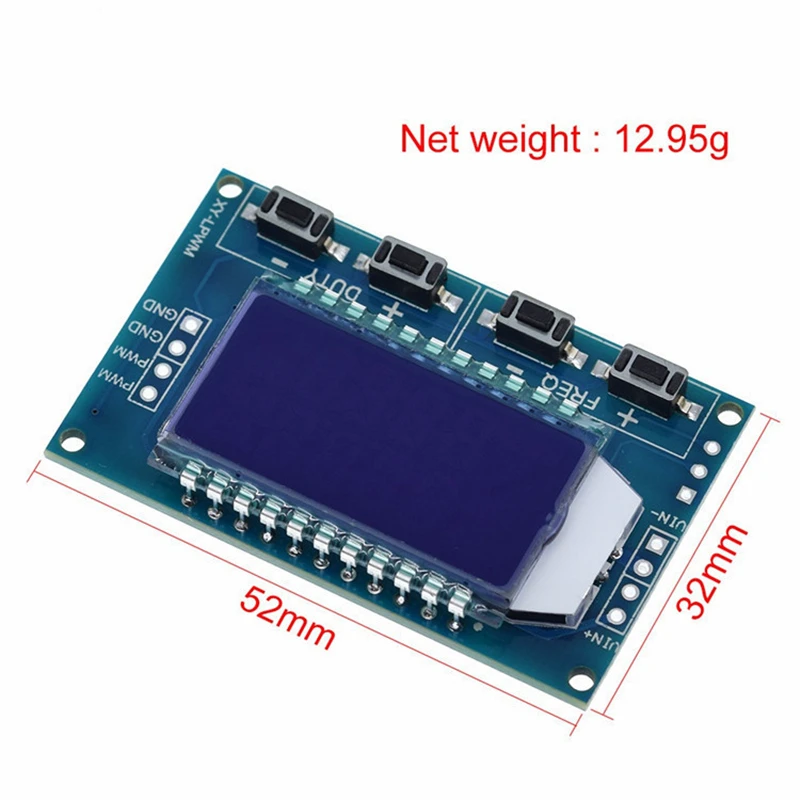

PWM частота импульсов и длительным сроком службы Регулируемый модуль меандр

PWM частота импульсов и длительным сроком службы Регулируемый модуль меандр

Основные характеристики модуля:

1. ЖК-дисплей с жидкокристаллическим дисплеем, частота и коэффициент работы ясны, PWM выход может установить частоту и коэффициент мощности отдельно;

2. Широкий диапазон частот и высокая точность;

3. Возможна серийная связь

Спецификация:

Модель: XY-LPWM

Напряжение источника питания: 1

Количество контактов: 4

Мощность: 3,3 ~ 30V

Область применения: измерительный прибор

1. Описание модуля

PWM выход, частота и рабочий цикл могут быть установлены отдельно;

Частота делится на четыре диапазона, которые автоматически переключаются:

1.XXX (без десятичной точки): маленький блок-1 Гц, а диапазон значений-1 Гц ~ 999 Гц;

2. С малых двигателей с искровым зажиганием X.XX (Десятичная точка в сотни) составляет 0,01 кГц, а стоимость ниже представлен перечень 1,00 кГц ~ 9,99 кГц;

3.X X.X (Десятичная точка находится в десятый место): малых двигателей с искровым зажиганием является 0,1 кГц; Диапазона значений является 10,0 кГц ~ 99,9 кГц

4.X.X.X (Десятичная точка находится в десятках и сотни): маленький блок-1 кГц; Диапазон значений-1 кГц ~ 150 кГц

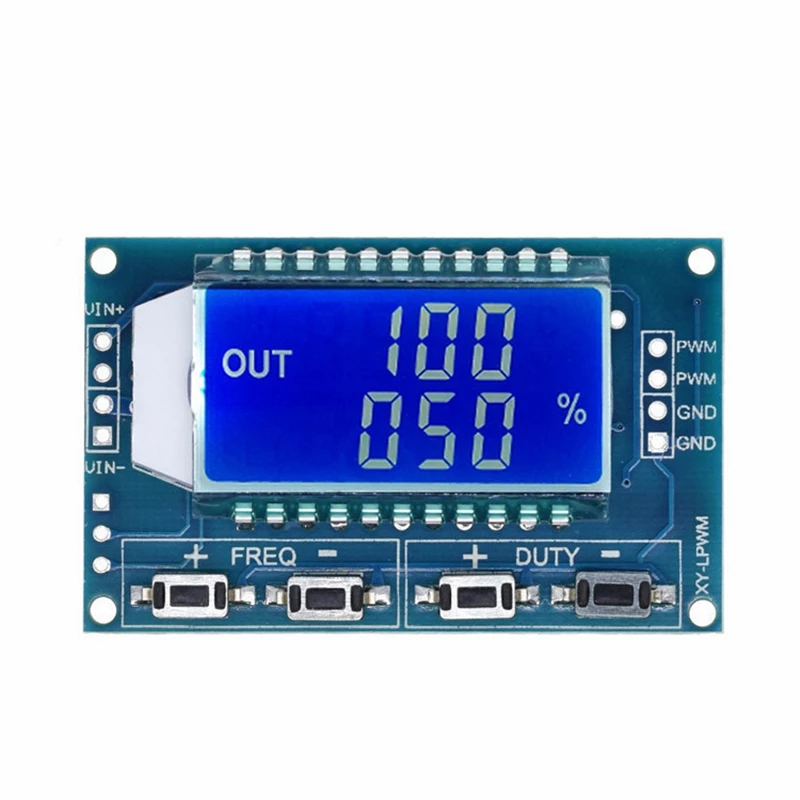

E. g. Частота дисплея: 100 означает PWM выход 100 Гц импульса;

1,01 означает, что PWM выводит 1,01 K импульсов;

54,1 означает, что ШИМ выводит Пульс 54,1 кГц;

1.2.4 означает PWM выход 124 кГц импульса;

Диапазон значений рабочего цикла: 0 ~;

Все параметры настройки будут сохранены после отключения питания.

2. Настройка параметров

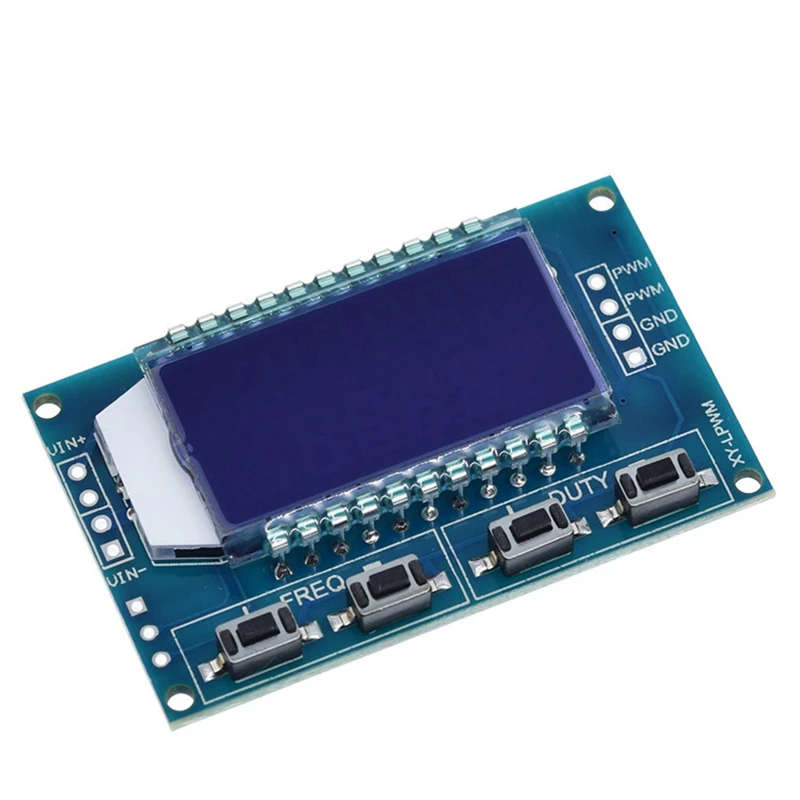

Модуль имеет 4 независимых кнопки для настройки частоты и рабочего цикла. Поддерживает короткое нажатие (увеличение или уменьшение на одном блоке) и длительное нажатие (быстрое увеличение или уменьшение), простое, параметры автоматически сохраняются после настройки, и питание не теряется.

3. Параметры модуля:

1. Рабочее напряжение: 3,3 ~ 30V;

2. Диапазон частот: 1 Гц ~ 150 кГц;

3. Точность частоты: точность в каждом диапазоне составляет около 2%;

4. Грузоподъемность сигнала: выходной ток может быть около 5 ~ 30 мА;

5. Выходная Амплитуда: амплитуда ШИМ равна напряжению источника питания;

6. Температура окружающей среды: -20 ~ + 70 ℃.

4. Сфера применения:

1. Используйте d в качестве генератора сигналов квадратной волны для генерации сигналов квадратной волны для экспериментальной разработки и использования;

2. Используется для генерации квадратного волнового сигнала для управления драйвером двигателя;

3. Генерирует регулируемые импульсы для MCU использования;

4. Генерирует регулируемые Импульсы и связанные с управлением цепи (приложения, такие как PWM затемнения и регулировки скорости).

5. Контроль последовательного порта (одноchip TTL уровень связи)

Стандарт связи: 9600 бит данных bps: 8

Стоп-бит: 1

Контрольная цифра: нет

Управление потоком: нет

1. Установите частоту ШИМ

"F101": Установите частоту до 101 Гц (001 ~ 999)

"F1.05": Установите частоту до 1,05 кГц (1,00 ~ 9,99)

"F10.5": Установите частоту до 10,5 кГц (10,0 ~ 99,9)

"F1.0.5": Установите частоту до 105 кГц (1.0.0 ~ 1.5.0)

2. Установите рабочий цикл ШИМ

"DXXX": Установите рабочий цикл PWM на XXX; (001 ~ 100)

Например D050, установите рабочий цикл PWM до 50%

3. Чтение параметров настройки

Отправьте строку «чтение», чтобы прочитать заданные параметры.

Набор удачного возврата: вниз;

Возврат сбоя: падение.
