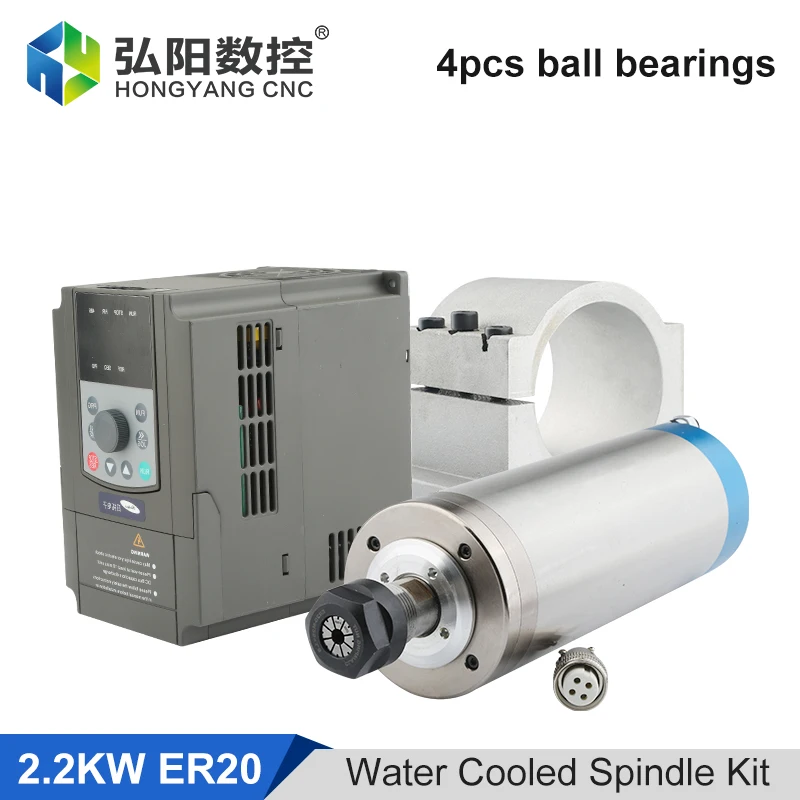

Комплект электродвигателя шпинделя с ЧПУ 2 кВт ER20 шпиндель водяным охлаждением 4

Комплект электродвигателя шпинделя с ЧПУ 2 кВт ER20 шпиндель водяным охлаждением 4

1 & 2.2kw мотор шпинделя 1 & 2.2kw инвертор/VFD

1 & Φ80 мм Шпиндельный зажим/кронштейн

Хорошие новости! Закажите 2.2kw ER20water-cooled комплект шпинделя сейчас, вы получите 1 комплект ER20 Высокоточный цанговый в подарок (accuracy≤ 0,008)

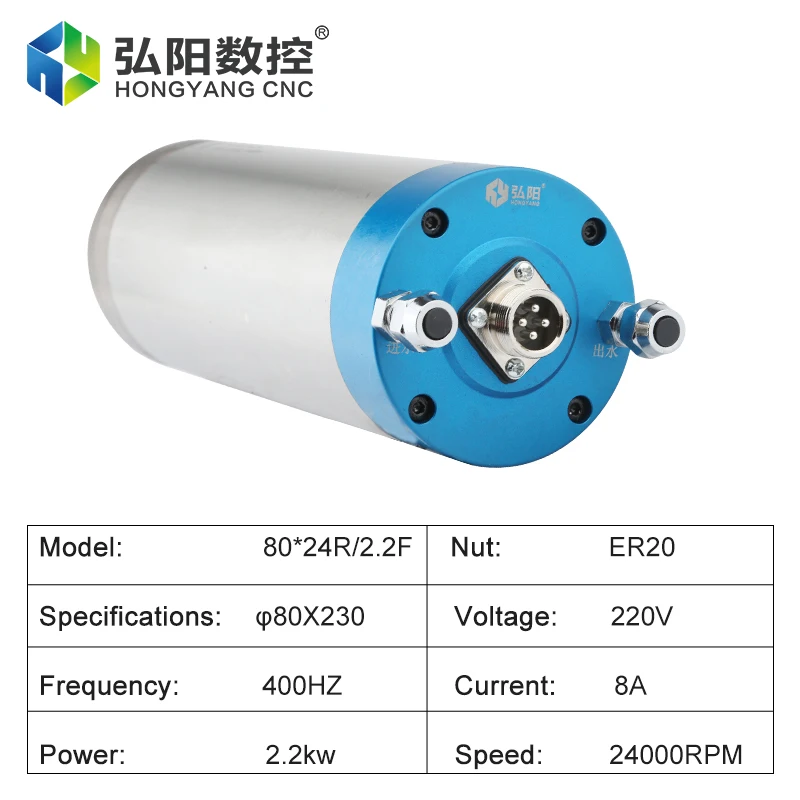

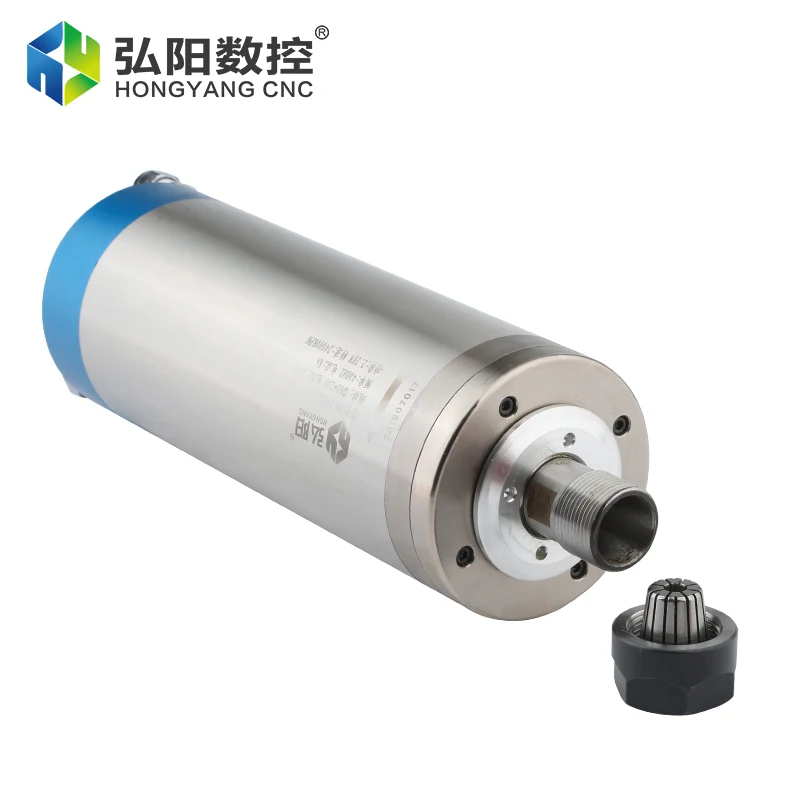

Мощность: 2,2 кВт

Напряжение: 220 / 380v

Ток: 8А

Частота: 400 Гц

Скорость: 0-24000 об/мин

Биения: менее 0,01 мм

Диаметр (мм): 80

Тип подшипника: 2x7005 P4 DT и 2x7003 P4 DT

4 полностью герметичных шариковых подшипника

Патрон: ER20

Диаметр резца: 13 мм, 12,7 мм, 12 мм, 11 мм, 10 мм, 9 мм, 8 мм, 7 мм, 6,35 мм, 6 мм, 5 мм, 4 мм, 3,5 мм, 3,175 мм, 3,0 мм, 2,5 мм, 2 мм, 1,5 мм, 1 мм

Патрон ER20 с водяным охлаждением

Смазка для смазки

Основное использование: используется для дерева, камня, бамбука, обычной печатной платы, ПВХ, ПММА, пластика, бамбука, двухцветной доски (ABS) и других неметаллических резьбы.

● Рабочая температура шпинделя обычно составляет-10 ~ 40.

● Перед установкой первого электрического шпинделя для вращения головки шпинделя вручную, вы должны чувствовать гибкость и отсутствие блокировки.

P4 Полностью герметичные Угловые подшипники могут продлить срок службы шпинделя.

Чем длиннее длина, тем больше крутящий момент и чем больше мощность.

Тщательная сборка делает шпиндель более точным.

Точность определения его местонахождения составляет 0,01 мм, а также коаксиального кабеля составляет менее 0,0025 мм

1. Наш главный вал использует 4 подшипника.

2. Подшипники устойчивы к высокой температуре и низкой температуре

3. Шариковый подшипник имеет низкое трение, низкий уровень шума и длительный срок службы.

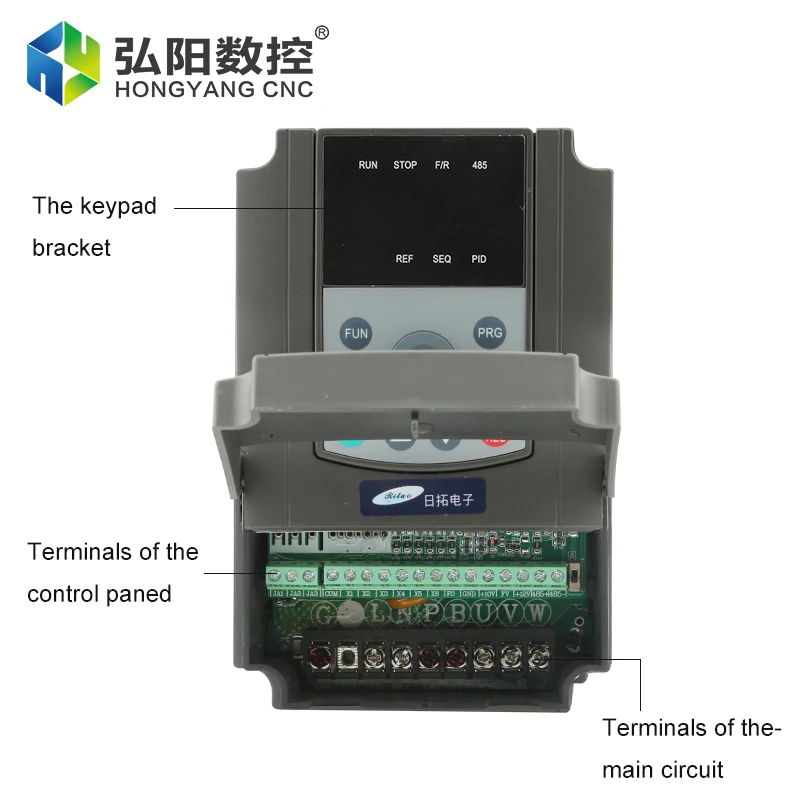

Мощность продукта: 2 кВт Модель: DB620-2T2.20G

Вход напряжение: 3PH20 с напряжением 0 В Вход частота: 50/60 Гц

Выходное напряжение: 3 ph0-220v ток продукта: 10A

◆Два режима контроля скорости: без PG векторного управления (SVC), V/F управления

◆ Векторное управление без PG (SVC): пусковой крутящий момент 0,5 Гц, максимальная 150%

◆ 8-сегментный простая функция PLC, мульти-сегмент контроль скорости и ПИД-регулятор

◆Поддержка нескольких настроек частоты: Цифровые настройки, аналоговые настройки, PID настройки, RS485 настройки связи

◆ Терминалы ввода/вывода могут быть свободно запрограммированы для комбинирования нескольких рабочих режимов в соответствии с потребностями пользователя.

◆С функцией управления частотой, он может эффективно подавить механический резонанс и сделать систему более стабильной и надежной.

◆Имеет функцию мгновенного отключения питания, что позволяет избежать воздействия на производство из-за мгновенного отключения питания

◆С большим крутящим моментом и датчиком низкого крутящего момента

◆Функция автоматической настройки напряжения, эффективно решает проблему низкочастотной вибрации высокомощных двигателей

◆Обеспечивает множество функций защиты от неисправностей: перегрузки по току, перенапряжения, перенапряжения, перегрева, перегрузки, отсутствия мониторинга и защиты в реальном времени для обеспечения безопасной работы

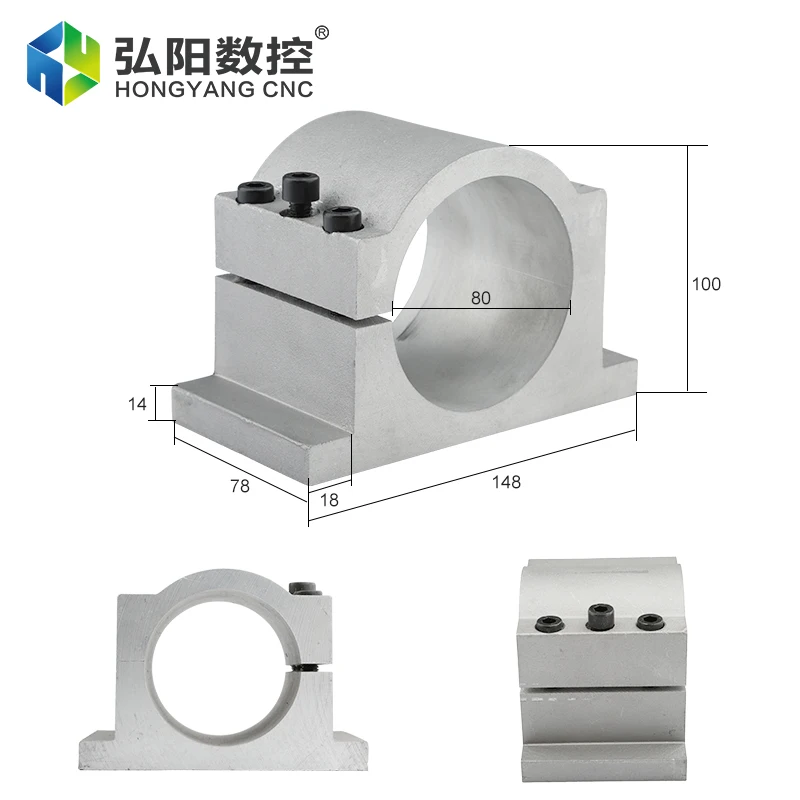

Основные параметры

Диаметр: 80 мм Материал: литой алюминий

Особенности

Литая алюминиевая арматура-высококачественный алюминий, литый специальным производственным процессом. По сравнению с обычным алюминием, этот продукт имеет характеристики прочности, сильной ударопрочности, высокой твердости и сильной стойкости к окислению.

Описание товара

По сравнению с алюминиевыми зажимами профиля, он имеет более высокую точность и не легко деформируется.
Внутренняя стена гладкая, а внешняя стена пескоструйная, которая является тонкой и однородной, но не очень гладкой.
Литая алюминиевая арматура намного тяжелее алюминиевых профилей.

Применение

Литое Алюминиевое приспособление в основном используется для фиксации вспомогательного продукта, тем самым обеспечивая вертикализацию вспомогательного продукта и баланса, улучшая точность работы вспомогательного продукта, уменьшение шума и уменьшение накопленной ошибки.

● Когда шпиндель хранится и транспортируется, состояние подшипника внутри высокоскоростной смазки изменится, и клиент должен запускать его на низкой скорости в течение 30 минут. Затем медленно увеличивается со скоростью 3000 об/мин, работает в течение 20 минут каждый раз. Шпиндель и инвертор должны работать вместе. Характеристики и параметры инвертора соответствуют параметрам шпинделя.

● Чтобы подключить главный вал инвертора, трехфазный шнур питания инвертора должен быть приварен к штепсельной вилке 1 (U), 2 (V), 3 (W) pin, И Заземленный штифт 4. После включения питания, наблюдайте, всегда ли ось вращения шпинделя Показывает направление. Если это несовместимо, немедленно выключите его и замените два провода трехфазного источника питания, подключенного к инвертору и шпинделю.

● Перед использованием шпинделя каждый день, он должен работать на низкой скорости в течение 15-20 минут. Зажмите резец на шпинделе, гайка патрона, патрон и резак должны быть достаточно чистыми. Хвостовик, вставленный в патрон, должен быть больше 15 мм.

● Шпиндель с водяным охлаждением должен использоваться вместе с водяным насосом. В противном случае шпиндель быстро сломается.

● Двигатель шпинделя переменного тока должен использоваться вместе с инвертором. Мощность инвертора должна быть равна или больше, чем Мощность шпинделя. Перед использованием Установите параметры инвертора, подходящие для шпинделя. В противном случае шпиндель и инвертор немедленно сломаются.

● При использовании шпинделя шум отличается от ранее, поэтому немедленно прекратите работу шпинделя. Вам нужно заменить подшипник шпинделя.

1. Различные методы охлаждения: двигатель шпинделя с водяным охлаждением использует циркуляцию воды для охлаждения тепла, генерируемого после вращения шпинделя на высокой скорости, а двигатель шпинделя использует вентилятор охлаждения для охлаждения.

2. Шум: двигатель шпинделя с водяным охлаждением в основном не шумит, но двигатель шпинделя с воздушным охлаждением очень большой.

3. Срок службы: Шпиндельный двигатель с водяным охлаждением должен обратить внимание на техническое обслуживание, часто менять воду или использовать промышленный охладитель воды, вентилятор шпинделя с воздушным охлаждением в основном дует тепло к теплоотводу ветром для достижения охлаждающего эффекта.

4. Если вам нужно использовать металл, лиственных пород, гранит, камень, вы можете выбрать металлические оправы. Металлические оправы намного лучше, чем деревянные оправы.

● Источник питания частоты шпинделя подключен к номинальному напряжению, и частота должна соответствовать техническим параметрам электрического шпинделя. Скорость вращения шпинделя может быть скорректирована для изменения частоты и изменения напряжения в пропорции.

● Не используйте шпиндель, нанесите сжатый воздух, чтобы выдуть статическую охлаждающую жидкость в трубопроводе. Для предотвращения ржавчины, Пожалуйста, подключите отверстие для воды. Шпиндель должен быть смазанным. Добавьте устройство с защитой от волн и положите его в сухое место.

● Чтобы заменить подшипник шпинделя, необходимо заменить некоторых профессиональных и технических сотрудников. С помощью специальных инструментов подшипники должны быть тщательно очищены, не снимая катушки статора.
