Антенна Vika-21 MIMO BOX предназначена для использования в комплекте оборудования беспроводных систем передачи данных стандартов:

4G (LTE1800, LTE2600, LTE2100)

3G (UMTS 2100)

2G (GSM1800)

WI-FI (IEEE 802.11b, g, n)

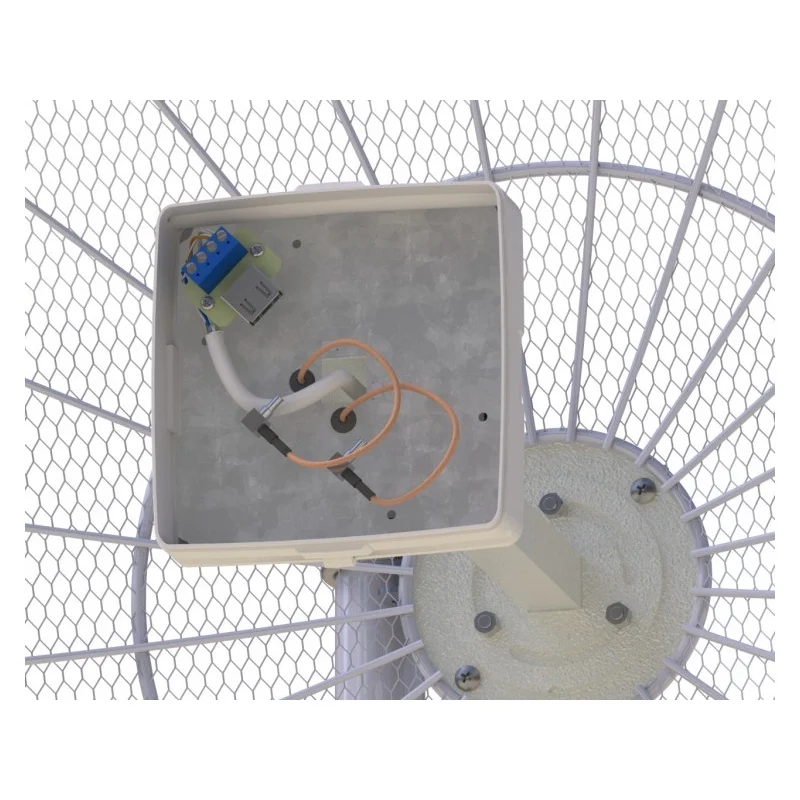

и в других системах диапазона 1700-2700 МГц. Главным отличием Vika-21 MIMO BOX от антенн Vika-21 MIMO и Vika-21F MIMO является наличие бокса (IP53) для защиты USB-модема от осадков. Модем подключается к антенне при помощи двух интегрированных пигтейлов с разъемами CRC-9.

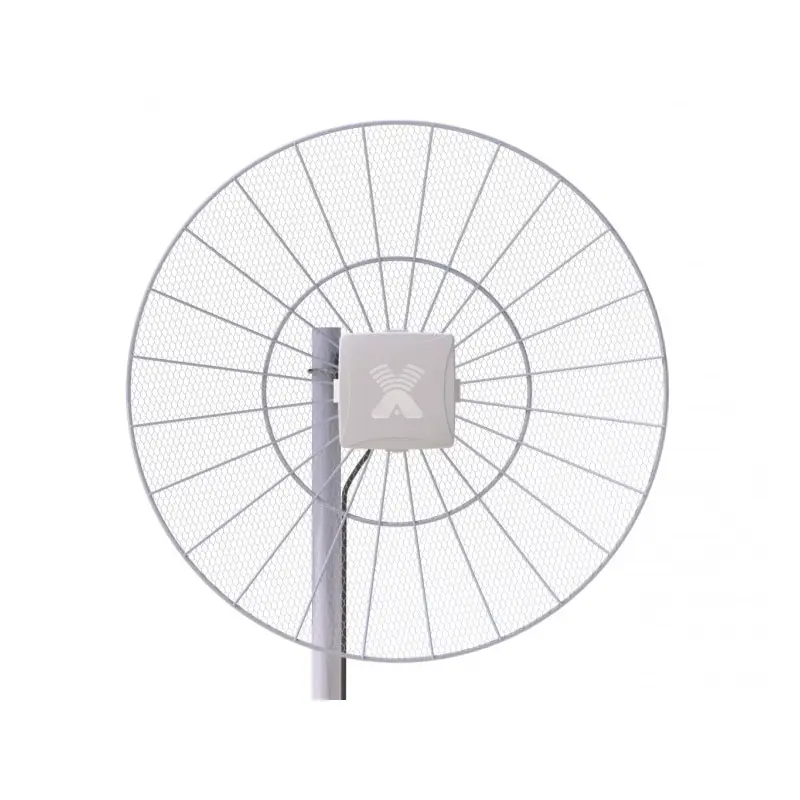

Vika-21 MIMO BOX является мощной узконаправленной антенной и рекомендуется для использования в системах усиления сотовой связи и беспроводного интернета на больших расстояниях. Тип антенны – прямофокусная зеркальная антенна. Для уменьшения "парусности" рефлектор выполнен из сетки, размеры ячейки позволяют эффективно отражать электромагнитные волны во всех диапазонах сотовой связи. Рефлектор имеет форму окружности и обеспечивает осесимметричность диаграммы направленности, идентичность диаграмм направленности, коэффициента усиления по обоим входам антенны.

Антекс Vika-21 сетка

Рефлектор антенны имеет цельносварной жесткий неразборный каркас с допустимой статической нагрузкой более 100 кг. Для увеличения корозостойкости в конструкции антенны используется алюминий, оцинкованная сталь и финишное порошково-полимерное покрытие.

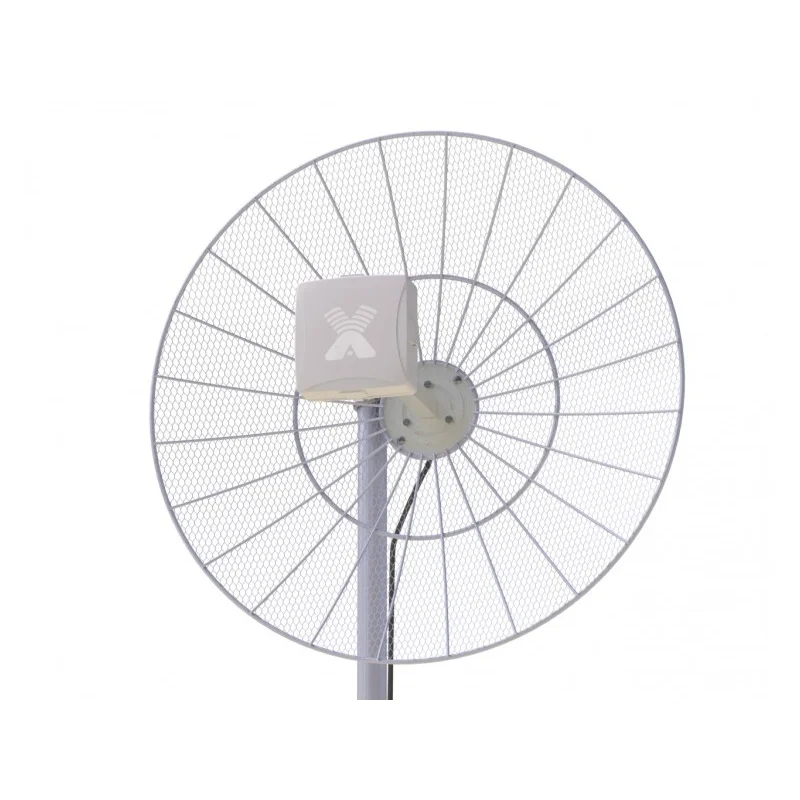

В конструкции облучателя антенны использованы решения хорошо зарекомендовавшие себя в популярном облучателе UMO-3 MIMO, благодаря чему, после установки облучателя в фокус зеркала, не требуется подстройка фокусного расстояния в зависимости от частоты работы оператора, так как фазовый центр облучателя практически един для всего рабочего диапазона частот антенны! Излучающие элементы укрыты в пластиковый корпус. Крепление облучателя позволяет изменять угол места, угол наклона поляризации, не снимая антенну с мачты! На месте! Не вращая зеркало!

Vika-21 Vika-21

Мачтовое крепление антенны и используемый крепеж имеют защитное гальваническое покрытие. Узел крепления позволяет изменять наклон (угол места) антенны.

Vika-21 Vika-21 Vika-21

Достоинства антенны Vika-21 MIMO:

Высокий коэффициент усиления в широкой полосе частот

Низкая парусность благодаря сетчатой структуре рефлектора

Жесткая конструкция рефлектора, прощает неаккуратность почтовых служб

Быстрая сборка/подготовка антенны к работе

Не требуется подстройка положения облучателя относительно фокуса при первоначальной установке антенны, при смене оператора, при смене частот (стандарта) оператора

Предусмотрена возможность регулировки угла наклона поляризации, возможность получения дополнительного выигрыша в уровне сигнала в самых тяжелых условиях приема, без снятия облучателя!

Наличие внутри облучателя двух излучающих систем с ортогональной поляризацией позволяет модему работать в режиме MIMO 2x2 или использовать возможности технологии Diversity.

Качественные разъемы 50 Ом на выходе антенны

Активные излучатели антенны укрыты в пластиковый корпус и защищены от осадков

Защитные покрытия на всех металлических деталях

Входы антенны имеют короткое замыкание по постоянному току между внешним и внутренним проводниками, что позволяет защищать вход модема от статического электричества

Крепление позволяет закрепить антенну на вертикальной трубе, предусмотрены: регулировка угла наклона (+/-10 градусов), изменение азимута (поворот с креплением вокруг вертикальной трубы)

Возможность размещения активного оборудования непосредственно в облучателе антенны

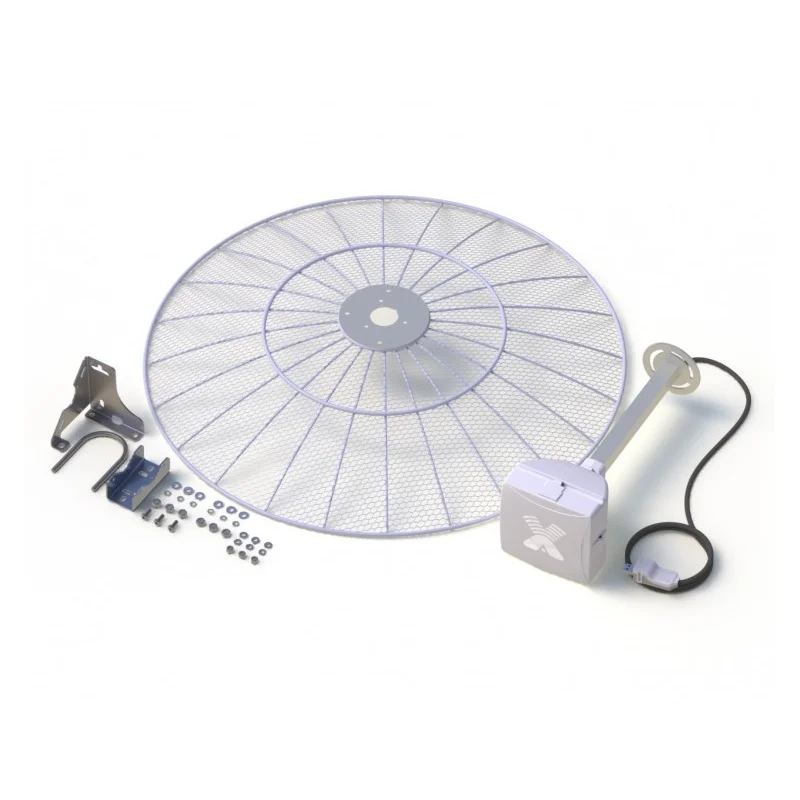

Комплект поставки:

Антенна Vika-21 MIMO BOX с USB-удлинителем 10 метров

Узел крепления на мачту

Инструкция по установке (скачать)

Упаковка (картон+полиэтилен)

Характеристики

Рабочий диапазон частот, МГц 1700-2700

Усиление, dBi 21

Волновое сопротивление, Ом 50

КСВ в рабочем диапазоне частот, не более 1.5

Допустимая мощность, Вт 10

Поляризация линейная

Габаритные размеры без крепления, м 06x0,6x0,2

Разъем 2xCRC9

Материал Сталь, пластик

Технология MIMO Mimo 2x2

Максимальное усиление, дБ
