Автоматический антенный тюнер mAT-10 1 8-54 МГц 0 1-30 Вт для YAESU FT-817/818 QRP радио с батареей

Автоматический антенный тюнер mAT-10 1 8-54 МГц 0 1-30 Вт для YAESU FT-817/818 QRP радио с батареей

Часть 1

Часть 2

Руководство по загрузке (V1.0)

Коврик-10-это компактный и изысканный тюнер, разработанный для YAESU FT-817/818, он также может использоваться в других трансиверах QRP. Когда он подключен к FT-817/818 через выделенный кабель управления mAT-CY, это специальный тюнер, который может достичь удобной «настройки с одним ключом». Если кабель управления не используется, это универсальный QRP тюнер для всех трансиверов низкой мощности.

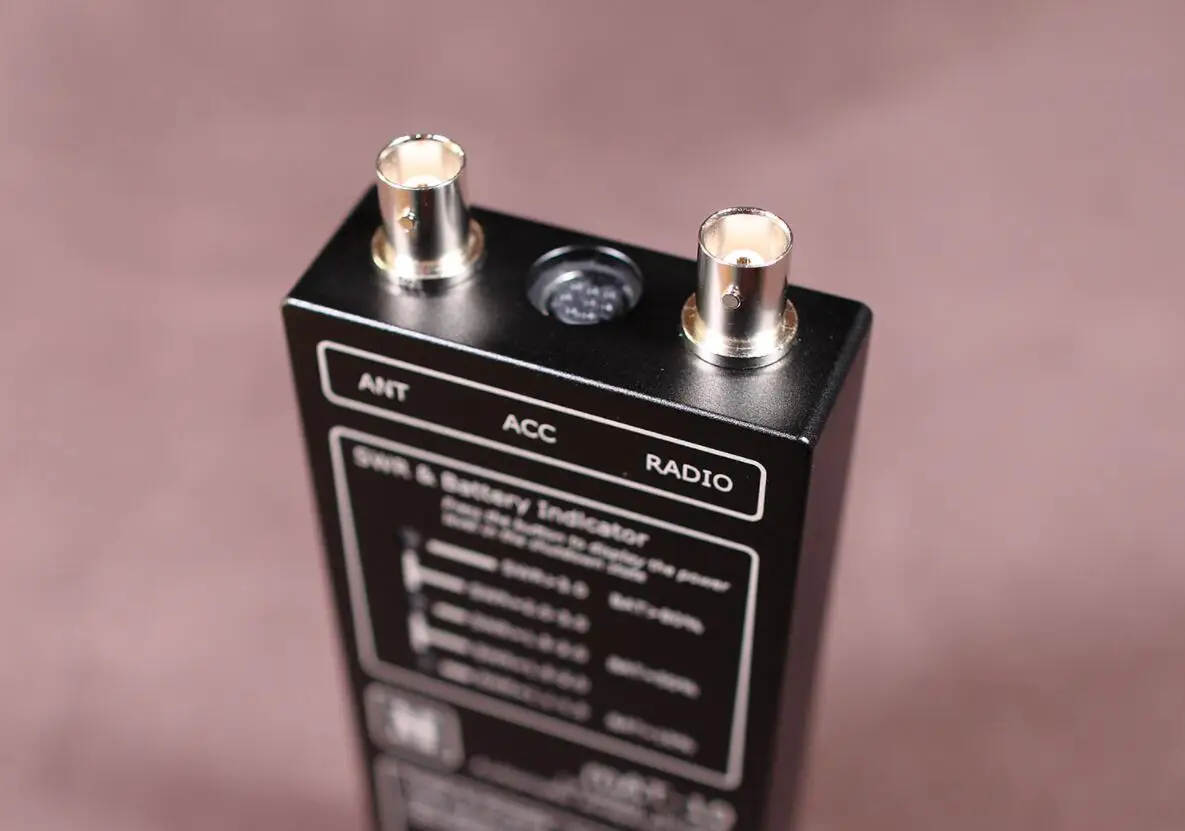

Коврик-10 подключен к порту ACC трансивера FT-817/818 через кабель управления. Интерфейс ACC позволяет внешнему устройству, например, ПК или мат-10, управлять FT-817/818, отправив его последовательные команды. Коврик-10 имеет функцию «Настройки одной кнопки». При нажатии многофункциональной кнопки на тюнере мат-10 автоматически контролирует Запуск трансивера.

Когда мат-10 используется в других трансиверах QRP, он не нуждается в кабелях управления и может работать только путем подключения RF кабелей. Процесс настройки может быть завершен нажатием на многофункциональную панель, его работа очень проста.

Три лампы в верхней половине тюнера используются для отображения заряда батареи или тока SWR. В режиме выключения после нажатия многофункциональной кнопки три лампы указывают уровень мощности батареи внутри тюнера. При запуске эти три лампы используются для обозначения тока SWR.

Коврик-10 имеет только одну кнопку, которая может реализовывать несколько функций. Будь то для FT-817/818 или других трансиверов, эта кнопка имеет функции Переключения источника питания, запуска настройки, переключения онлайн/статуса обхода и т. Д. Нижняя половина тюнера имеет три индикатора, которые используются для обозначения «онлайн/Обход», «процесс настройки» и «источник питания».

Тюнер может работать в диапазоне от 1,8 МГц до 54 МГц, при уровне мощности до 30 Вт. Он настроит дипалки, вертикальные, ягис или практически любую коаксиальную антенну. Он будет соответствовать удивительному диапазону антенн и импедансов, намного больше, чем некоторые другие тюнеры, которые вы могли рассмотреть, включая встроенные тюнеры на многих радиоприемниках.

Коврик-10 имеет 16000 частоты памяти. При настройке на или вблизи ранее настроенной частоты коврик-10 использует «мелодию памяти», чтобы отозвать предыдущие параметры настройки за долю секунды. Если не доступны запоминающиеся настройки, тюнер запускает полный цикл настройки, сохраняя параметры для запоминания памяти на следующих циклах настройки на этой частоте. Таким образом, коврик-10 «учится», так как он используется, адаптируясь к диапазонам и частотам, когда он идет. Вы также можете начать цикл настройки вручную, когда это необходимо.

Две 10440 литиевые батареи установлены во внутренней части коврика-10, что обеспечивает питание тюнера. Из-за использования передовых магнитных удерживающих реле энергопотребление mAT-10 очень мало, литиевая батарея может работать в течение длительного времени после того, как она полностью заряжена. Он очень подходит для использования на открытом воздухе. Специальные зарядные устройства поставляются с тюнерами. Вы должны использовать собственное зарядное устройство для зарядки тюнера. Заряжать при неправильном зарядном устройстве опасно.

Как вы видите, корпус коврика-10 вырезан из цельного алюминия, его поверхность окисляется до черного, И текст на передней панели вырезан лазером. Очень маленький, нежный, красивый и портативный. Мы считаем, что вам понравится.

Это коврик для кабеля управления-CY для коврика-10, используемый для подключения трансивера YAESU FT-817/818. Он также может использоваться mAT-30 для соединения других передатчиков YAESU. Он поставляется с тюнером и не должен быть приобретен пользователем. Кабель управления-это кабель со стандартным 8-контактным разъемом miniDin, и это тот же кабель для передачи данных, что и тюнер mAT-30. Когда тюнеры используются в других трансиверах, нет необходимости подключать контрольный кабель.

Специальное зарядное устройство, подключенное к тюнеру, 8,4 в 1.0A. Он поставляется с тюнером и не должен быть приобретен пользователем. Зарядное устройство также может использоваться в тюнере mAT-125E. Пожалуйста, не используйте другие зарядные устройства для зарядки, что может поставить тюнеров в опасности.

Прежде чем использовать тюнер в первый раз после его получения, тюнер должен быть заряжен, чтобы активировать внутреннюю цепь защиты аккумулятора. Во время транспортировки тюнер находится в защитном состоянии и не может быть включен, если вы не зарядите его. Вам нужно сделать то же самое после того, как вы измените батарею.

(Примечание: фотографии на этой странице приведены только для справки. Фактические полученные продукты являются основой.)
