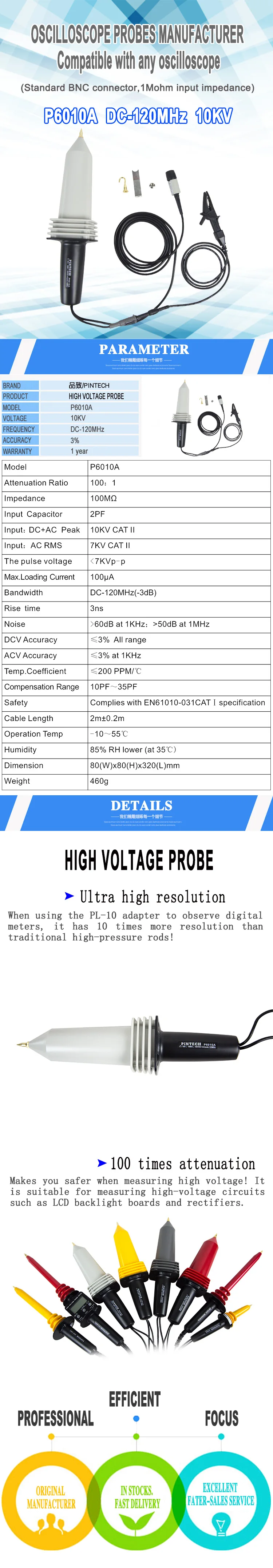

P6010A(120 МГц, 10 кв) осциллограф 10 кВ высоковольтный зонд

Модель

P6010A

Отдел Соотношение

100:1

Импульса напряжения

7KVp-p

Вход сопротивления

100 МОм

Вход конденсатор с алюминиевой крышкой

2,0 PF

Макс. DC + AC упаковка

10KV котом II

Макс. Переменный ток.

7KV котом II

Макс. Ток нагрузки

100uA

Группа Ширина

Постоянного тока ~ 120 МГц

Времени нарастания импульсов

3,0 ns

Отношение сигнал/Шум

Менее 60 дБ при 1 кГц; Более 50 дБ при 1 МГц

Компьютерной визуализации данных точность

Больше нет than3 % полного диапазона

ACV точность

Не более 3% при 1 кГц

Темп. Коэффициент

Не более 200 PPM/Цельсия

Диапазон компенсации

10PF ~ 35PF

Безопасность

Соответствует EN61010-031CAT II

Кабель Длина

2 м +/-0,2 м

Управление Temp.

-10 ~ 55 градусов по Цельсию

Влажность

85% относительной влажности или меньше (35 градусов по Цельсию)

Температура хранения.

-20 ~ 70 градусов по Цельсию

Цвет: Handel/боди

Черный/молочный серый

Вес/размер

460 г/80 (Ш) * 80 (В) * 320 (Д) мм

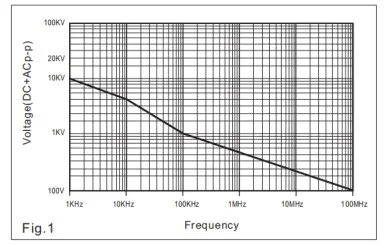

Напряжение кривую ухудшения параметров:

P6010A (10 кВ: 1 кГц/5 кВ: 10 кГц/1 кВ: 100 кГц/100 В: 100 МГц)

Высоковольтный зонд руководство по покупке:

Модель

P6008

P6010A

P6018A

P6028A

P6039A

Отдел Соотношение

1:1000

100:1

1000:1

1000:1

1000:1

Считывание показаний

-

O

-

-

-

Вход сопротивления

100MΩ ± 1%

100MΩ

200MΩ

500MΩ

900MΩ

Вход конденсатор с алюминиевой крышкой

3.0PF ± 0.5PF

2,0 PF

1,5 PF

1,7 PF

2,0 PF

Макс. Пик постоянного тока + переменного тока

8KV

Cat‖

10KV cat‖

18KV cat‖

28KV cat‖

39KV cat‖

Макс. Переменный ток.

≦ 6KV rms

7KV cat‖

12KV cat‖

20KV cat‖

27KV cat‖

Импульсный Напряжение

<7KVp-p

<12KVp-p

<20KVp-p

<27KVp-p

Макс. Ток нагрузки

100 сложную ситуацию

90 сложную ситуацию

56 сложную ситуацию

45 сложную ситуацию

Группа Ширина

Постоянного тока ~ 40 МГц

Постоянного тока ~ 120 МГц

Постоянного тока ~ 100 МГц

Постоянного тока ~ 75 МГц

Постоянного тока ~ 50 МГц

Времени нарастания импульсов

≦ 9ns

3,0 nS

3,5 nS

5,3 nS

7 нс

Отношение сигнал/Шум

> 60 дБ при 1 кГц;>50 d B при 1 МГц

DC точности

≦ 3% с полным спектром

≦ 3% (0 ~ 35кВ)

AC точности

≦ 3% при 1 кГц

Темп. Коэффициент

≦ 200 PPM / ℃

Диапазон компенсации

5PF ~ 50PF

10 пФ ~ 35 ПФ

Безопасность

Соответствует EN61010-031 cat‖

Кабель Длина

2 м ± 0,2 м

Управление темп

-10 ~ 55 °C

Влажность

85% относительной влажности или меньше (при 35 ℃)

Температура хранения.

-20 ~ + 70 ℃

Вес/объем

180 г/Φ47 & chi;214mmL

460 г/80 (Ш) × 80 (в) × 320 (Д) мм

Высоковольтный зонд Упаковка:

О зонда:

Мы являемся производителем зондов осциллографа. PINTECH-наш собственный бренд. Наши зонды имеют стандартный разъем BNC, который может использоваться с осциллографом любого бренда. Мы предлагаем OEM услуги для осциллографа многих брендов. Вы можете найти замену товара для зондов некоторых брендов с гораздо более низкими ценами, но хорошим качеством и обслуживанием. Пожалуйста, оставьте мне сообщение, если вам нужна дополнительная помощь. Наши продукты включают: дифференциальный зонд, текущий зонд, высоковольтный зонд, высоковольтный имплификатор.

Если вы должны связаться с нами о доставке:

Все наши продукты (за исключением индивидуальных товаров) находятся в наличии. Мы организуем доставку, как только получим ваш заказ. Мы организуем доставку DHL/Fedex/UPS/TNT, чтобы убедиться, что вы можете получить Зонды как можно скорее. Когда вы делаете заказ, пожалуйста, убедитесь, что адрес и контакт верны. Также, пожалуйста, сделайте таможенное оформление, когда посылка прибудет.

О послепродажном обслуживании:

Мы организуем повторное тестирование перед Организацией доставки. После получения зонда, пожалуйста, проверьте его и как только возникнут какие-либо вопросы, пожалуйста, свяжитесь с нами. И, пожалуйста, добавьте наш магазин в качестве своего любимого магазина для любого будущего запроса, пожалуйста. И мы будем рады, если вы дадите нам положительные комментарии с пятью звездами после того, как вы получите зонд и протестируете его.
