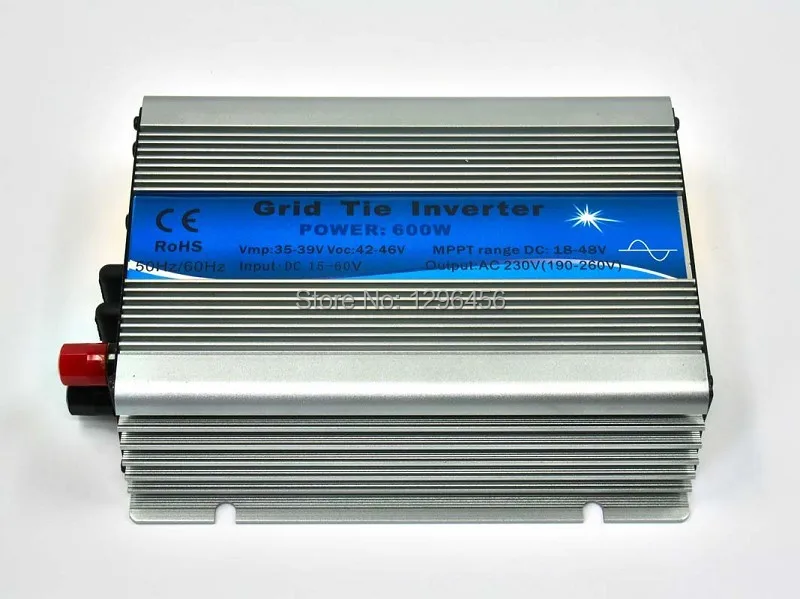

600 Вт сетевой инвертор для 30 в 60 ячеек и 36 в 72 ячеек солнечной панели, функция MPPT, чистая синусоида микро на сетке галстук инвертор

AdVantage Смарт микро инвертор

1.Уникальный дизайн цепи, выбор импортных промышленных электронных компонентов, более высокая эффективность, более стабильная производительность.

2. Креативная технология MPPT, эффективность более 99%, более быстрая реакция, более чувствительная реакция и более надежная блокировка максимальной мощности.

3.Параллельная модульная конструкция, малый объем, распределенная установка, легкая для конфигурации системы, гибкая для комбинации, сильная расширенность системы.

4. Использование высокочастотного изоляционного трансформатора, высокая эффективность, высокая безопасность.

5.Идеальная функция электрической защиты.

6. Корпус из алюминиевого сплава, не ржавеет, жаростойкий и морозостойкий, а также антикоррозийный.

7.Получение дизайна электронной цепи, дизайна внешнего вида и других патентов на основные технологии.

8.Широкое входное напряжение (22-60В постоянного тока), подходит для различных источников питания постоянного тока.

Таблица параметров спецификации

1) Совместимость с 60 ячейками солнечной панели, которая Vmp 26-30 в, а также Voc 34-38 В;

2) Совместимость с 72 ячейками солнечной панели, которая Vmp 35-37 V, а также Voc 44-46 V.

Рекомендуемая солнечная панель

Диапазон входного напряжения постоянного тока

Максимальный входной ток постоянного тока

Диапазон выходного напряжения переменного тока

Коэффициент мощности

Фазовый сдвиг

Максимальная эффективность

230VAC (190-260VAC)

Стабильная эффективность

Влажность рабочей среды

Показать

Автономный источник питания

Нарушение сетки

Сертификаты

Упаковка

Вес брутто

Коробка (Д * Ш * В)

Установка

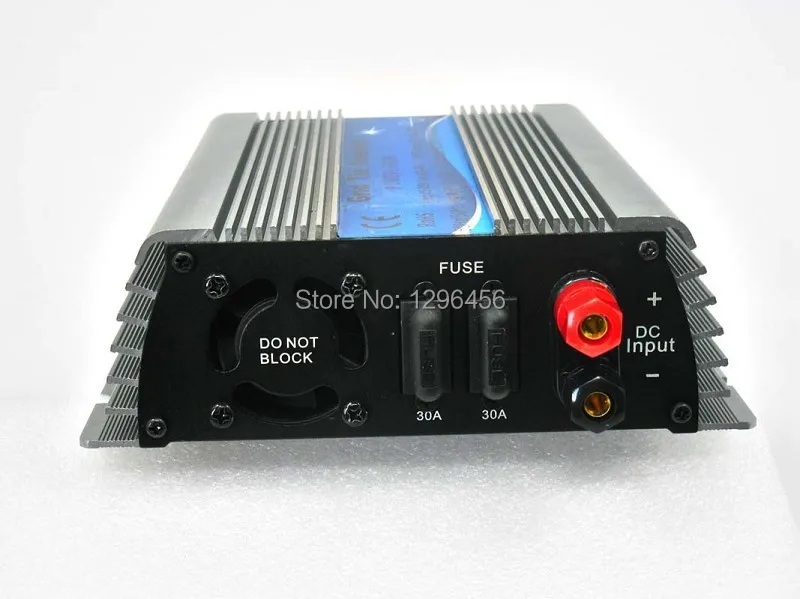

1. Diagrammatize DC вход и AC выход терминалы,

2. Прикрепите умный микроинвертор к стеллажу или закрепите на стене,

3. Правильно подключить положительные и отрицательные панели солнечных батарей и умный микроинвертор,

4. Кабель питания переменного тока подключается к смарт-микроинвертору и жилой электросети, которая относится к низкому напряжению гражданского однофазной электросети,

5. Включите сетку питания после проверки входных и выходных соединений, а затем включите умный микроинвертор. В такое время светодиодный индикатор загорается слева направо, он работает для проверки светодиодных индикаторов. Затем операция войдет в диапазон напряжения постоянного тока, проверяя в соответствии с контрольной линией 4 раздела введения светодиодных индикаторов. После такой проверки светодиод будет выключен справа налево, а затем в режиме ожидания. При правильном подключении к сети постоянного и переменного тока светодиод переменного тока и светодиод частоты переменного тока будут освещаться соответственно. И затем красный светодиод выключен, синий светодиод ST и выходной дисплей питания красный светодиодный свет и вспышка. Это означает, что инвертор работает. Когда светодиод мигает медленно, это означает, что MPPT работает. Когда синий светодиодный длинный свет и это означает, что MPPT запирается. В то же время, дисплей вывода мощности, красные светодиодные индикаторы начинают работать снизу вверх в соответствии с линией отсчета 5 секций введения светодиодных индикаторов.

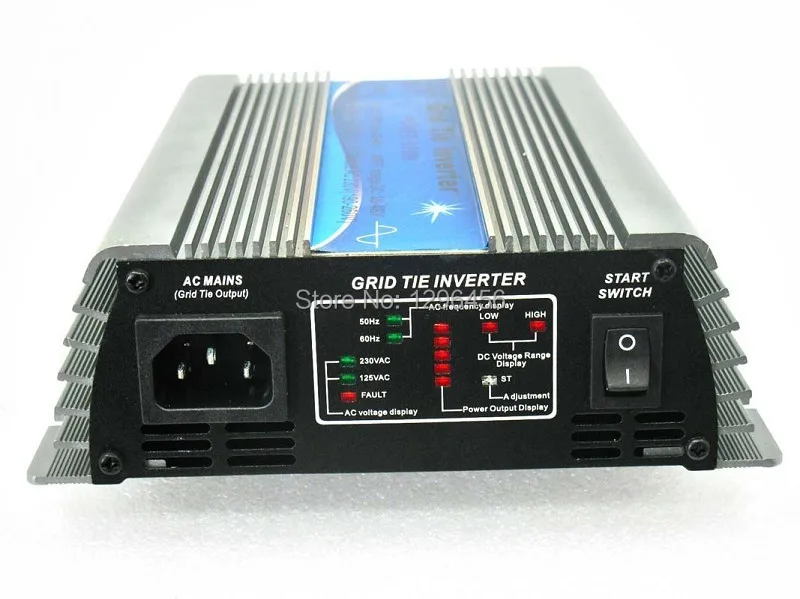

Светодиодные индикаторы

1. Красный светодиод

1,1 красный светодиодный индикатор неисправности загорается при любых условиях, перечисленных ниже:

A) защита от низкого напряжения (входное напряжение постоянного тока ниже 22 в мин. входное напряжение инверторов)

B) Защита от перенапряжения (входное напряжение постоянного тока выше 60 В Макс. Входное напряжение инверторов

C) защита от перегрева (инверторы будут отключены для выходной мощности, когда температура тела инверторов выше 60-65.) И инвертор будет автоматически перезагружаться, когда температура тела инвертора вниз до 40-50

D) защита от неисправностей электросети (при отключении электропитания 110VAC или 220VAC и/или отключении

E) Islanding защита: инвертор будет автоматически отключен для выходной мощности при отключении с электросеткой

1,2 красный низкий индикатор: входное напряжение постоянного тока ниже 37VDC

1,3 Красный Высокий индикатор: входное напряжение постоянного тока выше 37VDC

1,4 красный светодиодный индикатор питания: запуск постоянного тока проверка напряжения и выходная мощность светодиодный индикатор состояния

2. Синий светодиод ST

A) Синяя светодиодная вспышка: Регулировка на выходную мощность, MPPT работает для отслеживания

B) синий светодиодный длинный свет: означает, что инвертор фиксируется в макс.. Состояние работы выходной мощности

3. Зеленый светодиод

A) индикаторы 120 В переменного тока/230 В переменного тока: соответствующие Светодиодные индикаторы при запуске для определения напряжения электросети

B) 50/60 Гц индикаторы: соответствующие Светодиодные индикаторы при запуске для определения частоты

4. Индикатор обнаружения напряжения постоянного тока (дисплей вывода мощности)

A) в пределах 10-20 В постоянного тока Диапазон входного напряжения, один светодиодный индикатор мигает

B) в пределах 20-30 В постоянного тока Диапазон входного напряжения, два светодиодных индикатора мигают

C) в пределах 20-30 В постоянного тока Диапазон входного напряжения, два светодиодных индикатора вспышки

D) в пределах 40-50 В постоянного тока Диапазон входного напряжения, четыре светодиодных индикатора мигают

E) в пределах 50-60 В постоянного тока Диапазон входного напряжения, пять светодиодных индикаторов вспышки

Примечание: Светодиодные индикаторы работают снизу вверх и мигают и время обнаружения составляет 10 раз, 0. 5S/время

5. Светодиодные индикаторы выходной мощности (дисплей выходной мощности)

A) Выходная мощность в пределах 10-100 Вт, один светодиодный индикатор мигает

B) Выходная мощность в пределах 100-200 Вт, два светодиодных индикатора мигают

C) Выходная мощность в пределах 200-300 Вт, три светодиодных индикатора мигают

D) Выходная мощность в пределах 300-400 Вт, четыре светодиодных индикатора мигают

E) Выходная мощность в пределах 400-500 Вт, пять светодиодных индикаторов вспышки

Примечание: Светодиодные индикаторы работают снизу вверх и мигают.

6. Обратите внимание, что вышеуказанные операции выполняются только при подключении к сети.

Метод подключения приложения

1. Совместимость с солнечной панелью, как указано в таблице параметров

2. работает с ветровой турбиной, выходное напряжение постоянного тока соответствует указанному диапазону, а Контроллер заряда 24 В, 30 В или 36 В необходимо использовать, если ветровая турбина без встроенного контроллера заряда переменного тока в постоянный ток

3. Работает с батареей, PV модулем и ветровой турбиной, заряжает батарею и разрядку аккумулятора в инвертор для преобразования переменного тока, который будет питаться в электросетку.
