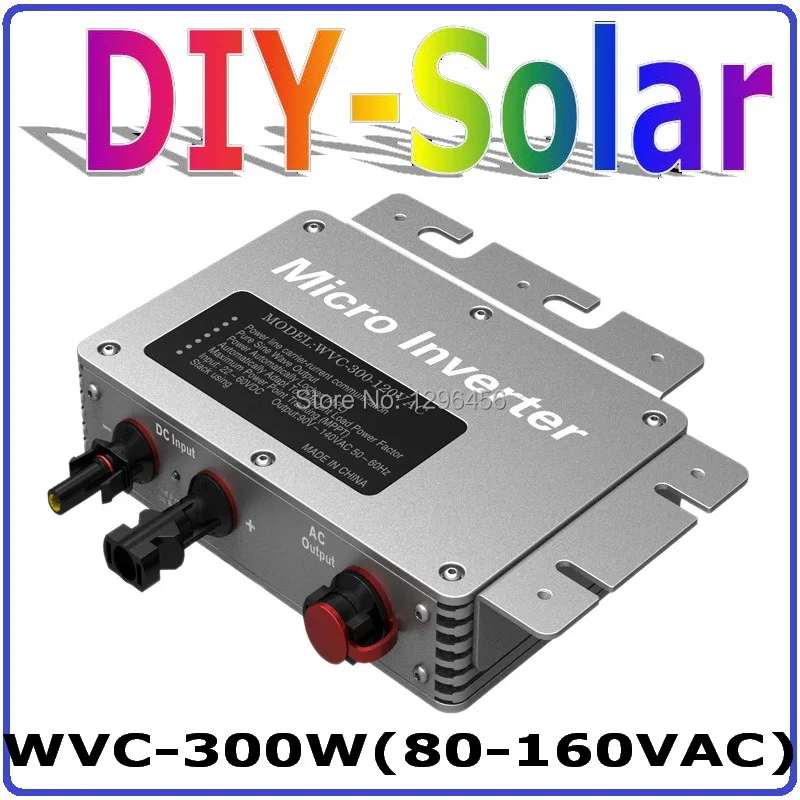

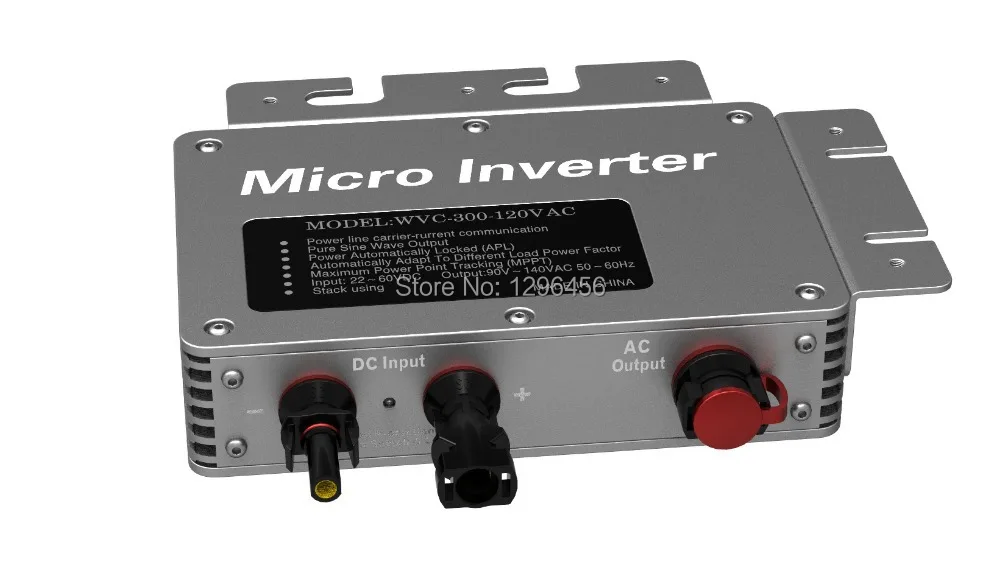

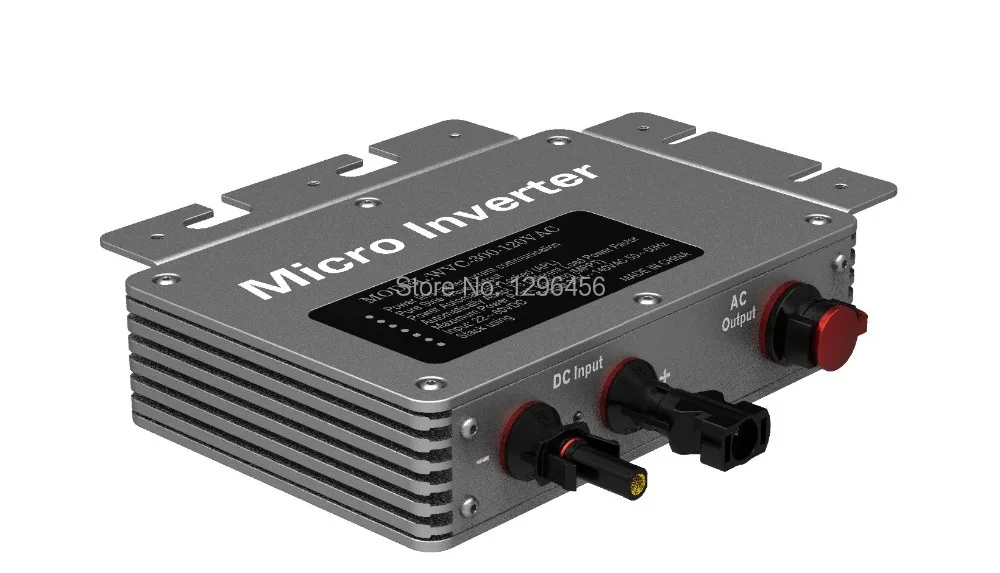

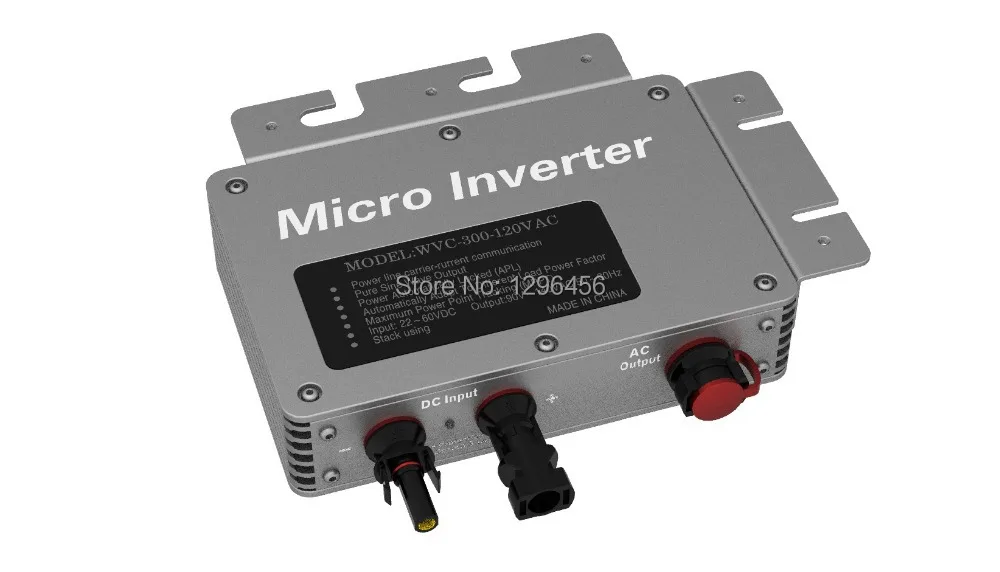

2017 Новый солнечный PV на сетке инвертор DC22-50V к AC110V/220V 300W Солнечная Сетка галстук микро инвертор с функцией связи

Системы Функция

Мощность Линия передачи данных (это дополнительная функция)

Используя электрическую мощность в качестве носителя переменного тока, может модулировать высокочастотную и несущую частоту (60 кГц) В сети переменного тока и может достичь связи/рассылки между инверторами или между инвертором и компьютером. И он может передавать данные о мощности. Также Отслеживайте все функции инвертора.
1.Частота несущей передачи: 60 кГц (настраиваемая частота);

2.Способ интерфейса: последовательный интерфейс уровня TTL;

3.Ставка перевозчика: 300BPS;

4.Серийная скорость: 9600PS (можно настроить в соответствии с запросом клиента);

5.Режим модуляции: FSK + DSSS;

6.Расстояние рассылки: 400 м;

6-gradE POWER Поиск

В пасмурную погоду PV Панель Выходная чрезвычайно крошечная, затем инвертор автоматически откроет 6-класс мощности функции поиска и оутпутинг эффективная и устойчивость во время низкой мощности.

Широкий диапазон напряжения inpUT(22-50VDC)

1.Входное напряжение постоянного тока: 22 ~ 50 В постоянного тока;

2.Преобразование переменного напряжения второго уровня.

С высоким уровнем fREQUENcY Двусторонняя и односторонняя Функция сетки

1.Высокая частота прямой модуляции, AC полуволны синтеза;

2.Двусторонняя сетка означает: нагрузка потребляется напрямую. И может изменить передачу переменного тока.

KЯNDS OFFREQUENcY OutpuTFUnction

1.Он может применяться к частоте 50 Гц и 60 Гц переменного тока;

2.Частотный диапазон: 45 Гц ~ 64 Гц;

Непосредственно соединенияTED кSOLАR Панели (не нужно подключать аккумулятор)

AC 0 угол с высокой точностью авто-обнаружения

Высокоточный анализ фазового угла переменного тока. Скорость сдвига фазы составляет менее 1%, таким образом, достичь высокой точности с фазовой модуляцией переменного тока вместе.

1.Фазовый сдвиг переменного тока: < 1%;

2.Сверх-нулевой защиты: 0,2 В переменного тока;

3.Переключение переменного тока: 50 Гц/60 Гц.

СинхронныйOUS HЯGH-FREQUENcY Модуляции

1.Синтез модуляции: полуволна и синтез модуляции полного моста (100 Гц/120 Гц);

2.Синтетический способ: MOSFET full-bridge;

3.Высокая частота: 50 кГц.

Инвертор с чистым синусом Выход

Используйте SPWM непосредственно, чтобы сделать чистый синусоидальный выход.

1.Форма выходного сигнала: принимает дополнительный PWM для push-pull чистая Синусоидальная волна;

2.Генерирование означает: Повышение-режим SPWM.

Мощность AuTOmaticallYLOCKED (APL)

Автоматически блокируется в максимальной мощности, делает выход более стабильным.

КонстЭтоT ЕREnt, CONSTЭтоT Мощность

Постоянный ток и выходная мощность, без каких-либо перегрузок, перегрузки по току.

Точно И своевременная автоматическая защита эффекта острова

С высоким уровнем FREQUENcY HigHCONVERSЯON Скорость

Адаптация высокочастотного преобразователя, выход более эффективный.

Максимальная Кнопка питанияR POinT отслеживание (MPPT)

Высокоточная (MPPT) Рабочая мощность, автоматическая и немедленная Регулировка выходной мощности солнечных панелей на максимальной выходной точке, сделал сброс инвертора в электросеть с самой высокой эффективностью.

Стек с использованием

Например: 4 Микро инвертора 300 Вт укладки может достичь 1200 Вт. Количество укладки неограничено.

Вход постоянного тока

Диапазон входного напряжения: от 22 в до 50 в, рекомендуется использовать мощность более 600 Вт и стандартное напряжение 36 В PV панелей. Предложение сделать PV параллельно.

Выход переменного тока

220 В переменного тока: 180 в-262 В, 50 Гц;

110 В переменного тока: 80-160 В, 60 Гц.

Параметры Таблица параметров

Рекомендуется Входная мощность

Макс DC Вход Напряжение

Операционной Напряжение диапазон

Макс DC короткий ток

Выход технический параметр

Номинальная Выход Мощность

Номинальная Напряжение диапазон

Мощность фактор

Выход эффективность

Макс Выход эффективность

Ночной Мощность потери

Внешний вид

Операционной Температура диапазон

Брутто Вес

Посылка (Д × Ш × В)

Особенности

Мощность способ передачи

Электромагнитный Совместимость

Сетка обнаружения

Установка микро-инвертор

Шаг 1.Установка для закрепления инвертора на держателе PV с помощью прилагаемых винтов:

Шаг 2.Подключите два разъема постоянного тока PV к инвертору, положительный к положительному, отрицательный к отрицательному. Показано ниже:

Шаг 3. Откройте водонепроницаемую крышку на стороне выхода переменного тока микроинвертора, затем подключите к сети питания переменного тока. Показано ниже:

Шаг 4.Подключите выходную линию переменного тока к основному кабелю переменного тока;

Шаг 5.Повторите шаг fir st на Третий шаг, чтобы завершить установку микро-инверторы;

Шаг 6.Наконец, подключите основной кабель переменного тока к сетке утилиты для запуска возобновляемой энергии и экономии $!

Дополнительная Схема системы мониторинга связи

Оборудование для контроля(Если вы заинтересованы в них, вам нужно дополнительно купить у нас)

Светодиодный Дисплей

1. Красный светильник 3 секунды:

Во время запуска устройства, затем в рабочем состоянии;

2. Зеленая вспышка быстрая:

Слежением за максимальной точкой мощности поиска

3. Зеленая медленная вспышка:

Слежением за максимальной точкой мощности + поиска;

4. Красная вспышка медленная:

Слежением за максимальной точкой мощности-поиска;

5. Зеленые огни на 3s и ВЫКЛ 0.5s:

Слежением за максимальной точкой мощности заблокирована;

6. Красный светильник устойчивый:

A.Islanding защиты

B.Защита от перегрева;

C.Защита от перенапряжения/низкого напряжения переменного тока;

D.Защита от перенапряжения/низкого напряжения постоянного тока;

E.Вине.

Примечания:

Светодиодный мигание в процессе работы Состояние: инверторы, подключенные к AC & DC сторонах & rarr; Красный светодиодный светильник 3 секунды & rarr; Зеленый светодиодный вспышка Быстрая (MPPT поиск) & rarr; зеленый светодиодный медленный (MPPT + поиск)/красный светодиодный медленный (MPPT-поиск)/красный светодиодный светильник s на 3 s и ВЫКЛ 0.5s (MPPT заблокирован).
