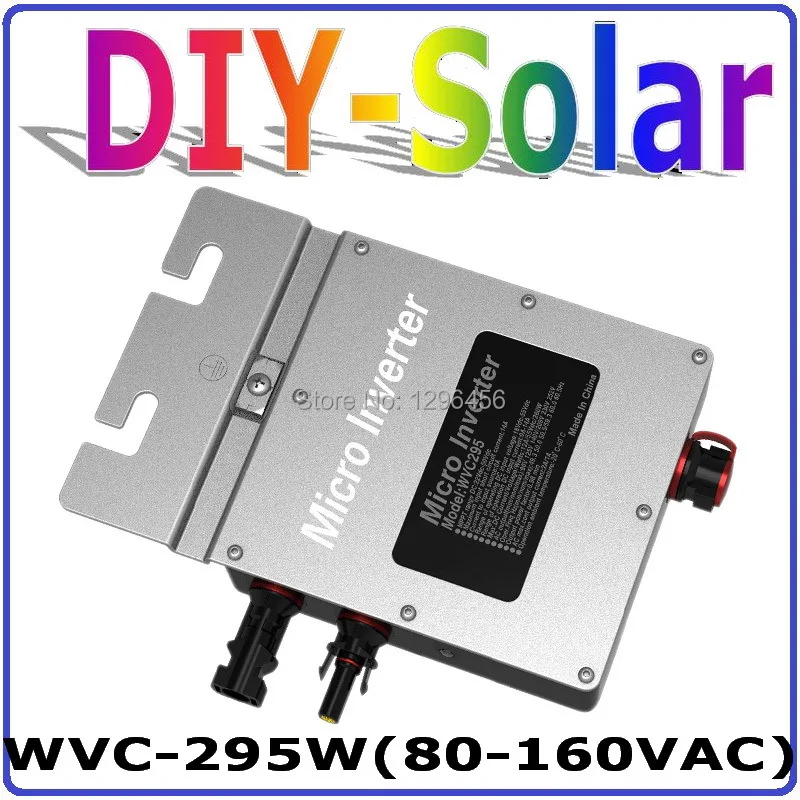

Новинка 2014, микро сетевой инвертор 295 Вт для домашней солнечной системы 300 Вт 36 В, функция MPPT с функцией мониторинга связи

Системы Функция

Мощность Линия передачи данных (это дополнительная функция)

Используя электроэнергию в качестве переносчика переменного тока, можно модулировать высокочастотную и несущую частоту (60 кГц) В проводе передачи переменного тока и может достичь связи/обновления между инверторами или между инвертором и компьютером. И он может переносить данные о мощности. Также контролирует все функции инвертора.
1.Частота переноски: 60 кГц (настраиваемая частота);

2.Интерфейс: последовательный интерфейс уровня TTL;

3.Ставка перевозчика: 300 шт.,

4.Серийная скорость: 9600PS (можно настроить в соответствии с запросом клиента);

5.Режим модуляции: FSK + DSSS;

6.Расстояние распродажи: 400 м;

6-gradE POWER Поиск

В жаркую погоду ток на выходе панели PV является чрезвычайно крошечным, затем инвертор автоматически откроет функцию поиска мощности 6 класса, и будет держать outputing эффективным и стабильным во время низкого заряда.

Широкий диапазон напряжения inpUT(22-50VDC)

1.Входное напряжение постоянного тока: 22 ~ 50 В постоянного тока;

2.Преобразование напряжения с переменной мощностью второго уровня.

С высоким уровнем fREQUENcY Двусторонней и односторонней сетки функция

1.Высокая частота прямой модуляции, полуволновой синтез переменного тока;

2.Двусторонняя сетка означает: нагрузка потребляется напрямую. И может изменить ток переменного тока.

KЯNDS OFFREQUENcY OutpuTFUnction

1.Может применяться к частоте переменного тока 50 Гц и 60 Гц;

2.Частотный диапазон: 45 Гц ~ 64 Гц;

Непосредственно соединенияTED кSOLАR Панелей (не нужно подключать батарею)

Угол переменного тока 0, высокая точность, автоматическое обнаружение

Высокая Точность анализа фазового угла переменного тока. Частота изменения фаз составляет менее 1%, таким образом, достигается высокая точность, вместе с фазовой модуляцией переменного тока.

1.Фазный сдвиг переменного тока: < 1%;

2.Сверх-нулевой защиты: 0,2 В переменного тока;

3.Переключение переменного тока: 50 Гц/60 Гц.

СинхронныйOUS HЯGH-FREQUENcY Модуляции

1.Синтез модуляции: полуволна и синтез модуляции полного моста (100 Гц/120 Гц);

2.Синтетический способ: МОП-мост;

3.Высокая частота: 50 кГц.

Чистый синусоидальный выход

Используйте SPWM напрямую, чтобы сделать чистый синусоидальный выход.

1.Выходная Форма сигнала: принимает дополнительный ШИМ, чтобы push-pull чистая Синусоидальная волна;

2.Генерировать средства: улучшение-режим SPWM.

Мощность AuTOmaticallYLOCKED (APL)

Автоматически включается, блокируется в максимальной мощности, делает выход более стабильным.

КонстЭтоT ЕREnt, CONSTЭтоT Мощность

Постоянный ток и выходная мощность, без какой-либо перегрузки, перегрузки по току.

Точно И своевременная автоматическая защита от воздействия на остров

С высоким уровнем FREQUENcY HigHCONVERSЯON Скорость

Адаптация высокочастотного преобразователя, выход более эффективный.

Максимальная Кнопка питанияR POinОтслеживание t (MPPT)

Высокоточная Рабочая мощность (MPPT), автоматическая и мгновенная Регулировка выходной мощности солнечных панелей на максимальной выходной точке, делает инверторный разряд в электросеть с высочайшей производительностью.

Стек с использованием

Например: 4 микроинвертора мощностью 2950 Вт для укладки, могут достигать 1180 Вт. Количество укладки неограничено.

Вход постоянного тока

Диапазон входного напряжения: от 22 в до 50 в, рекомендуется использовать мощность более 600 Вт и стандартное напряжение 36 В PV панелей. Предложение сделать PV одновременно.

Выход переменного тока

220 В переменного тока: 180-262 В, 50 Гц;

110 В переменного тока: 80-160 В, 60 Гц.

Параметры Таблица параметров

Рекомендуется Входная мощность

Макс. входное напряжение постоянного тока

Операционной Напряжение диапазон

Максимальный ток постоянного тока

Выход технический параметр

Номинальная Выход Мощность

Номинальная Напряжение диапазон

Мощность фактор

Выход эффективность

Макс Выход эффективность

Ночной Мощность потери

Внешний вид

Операционной Температура диапазон

Брутто Вес

Посылка (L×W×H)

Особенности

Мощность способ передачи

Электромагнитный Совместимость

Сетка обнаружения

Установка микро-инвертор

Шаг 1.Установка для фиксации инвертора на держателю PV вместе с винтами прилагается следующим образом:

Шаг 2.Подключите два разъема постоянного тока PV к инвертеру, с положительным на положительный, с отрицательным на отрицательный. Показано ниже:

Шаг 3.Откройте водонепроницаемую крышку на выходе переменного тока микроинвертора, затем подключите к электропроводке переменного тока. Показано ниже:

Шаг 4.Подключите выходную линию переменного тока к основному кабелю переменного тока;

Шаг 5.Повторите шаг fir st на Третий шаг, чтобы завершить монтаж микро-инверторы;

Шаг 6.Наконец, подключите основной кабель переменного тока к сетевой сети для работы с источниками энергии и экономии $!

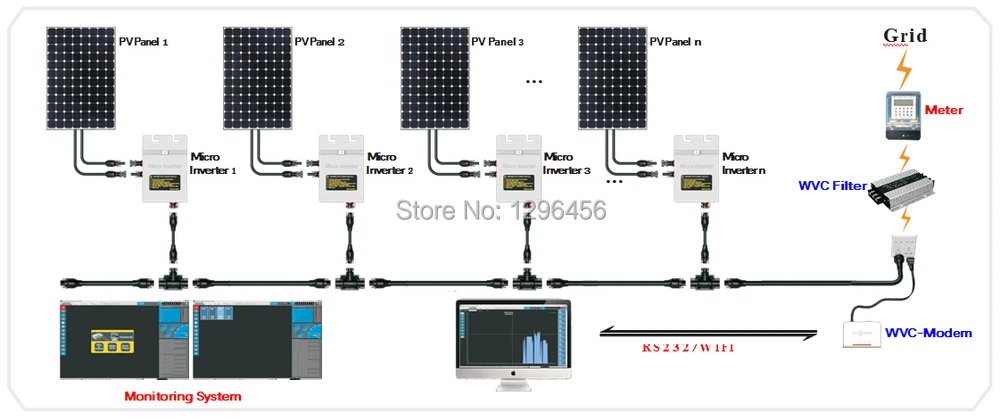

Дополнительная Схема системы мониторинга связи

Оборудование для контроля(Если вы заинтересованы в них, вам нужно дополнительно купить у нас)

Светодиодный Дисплей

1. Красный светильник, 3 секунды:

Во время запуска устройства, затем в рабочем состоянии;

2. Зеленая вспышка быстрая:

Слежением за максимальной точкой мощности поиска

3. Зеленая мигание медленное:

MPPT + поиск;

4. Красная мигание медленное:

MPPT-поиск;

5. Зеленые огни, 3s и ВЫКЛ. 0.5s:

Слежением за максимальной точкой мощности заблокирована;

6. Красный светильник, устойчивый:

A.Islanding защиты

B.Защита от перегрева;

C.Защита от перенапряжения и низкого напряжения переменного тока;

D.Защита от перенапряжения, пониженного/постоянного тока;

E.Вине.

Примечания:

Светодиодный мигание в процессе работы: инверторы, подключенные к бокам переменного и постоянного тока, красный светодиодный светильник, 3 секунды, Зеленый светодиодный фонарик, быстрая вспышка (Поиск MPPT) и rarr; зеленый светодиодный медленный фонарик (MPPT + поиск)/красный светодиодный медленный фонарик (MPPT-поиск)/красный светодиодный светильник s на 3 s и ВЫКЛ 0.5s (MPPT заблокирован).
