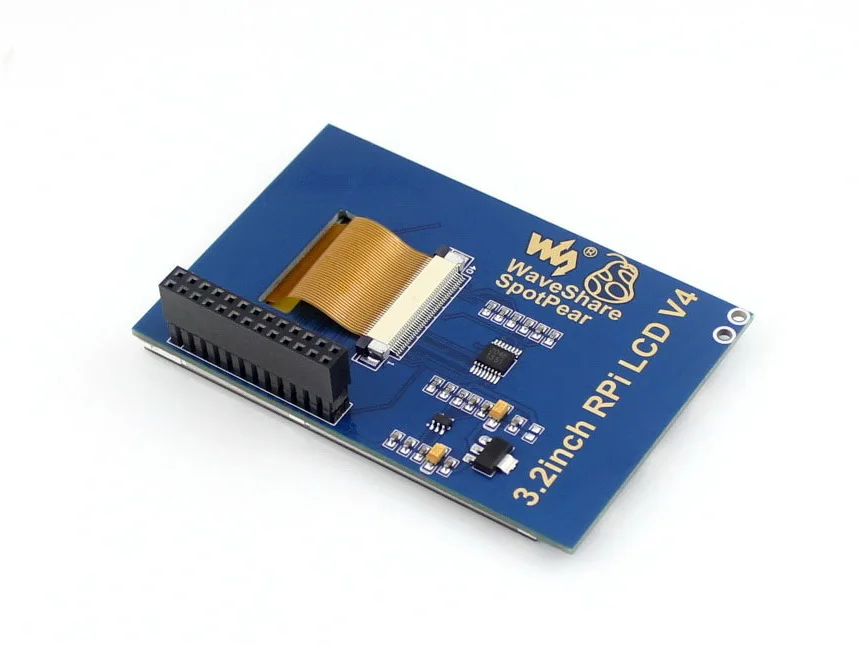

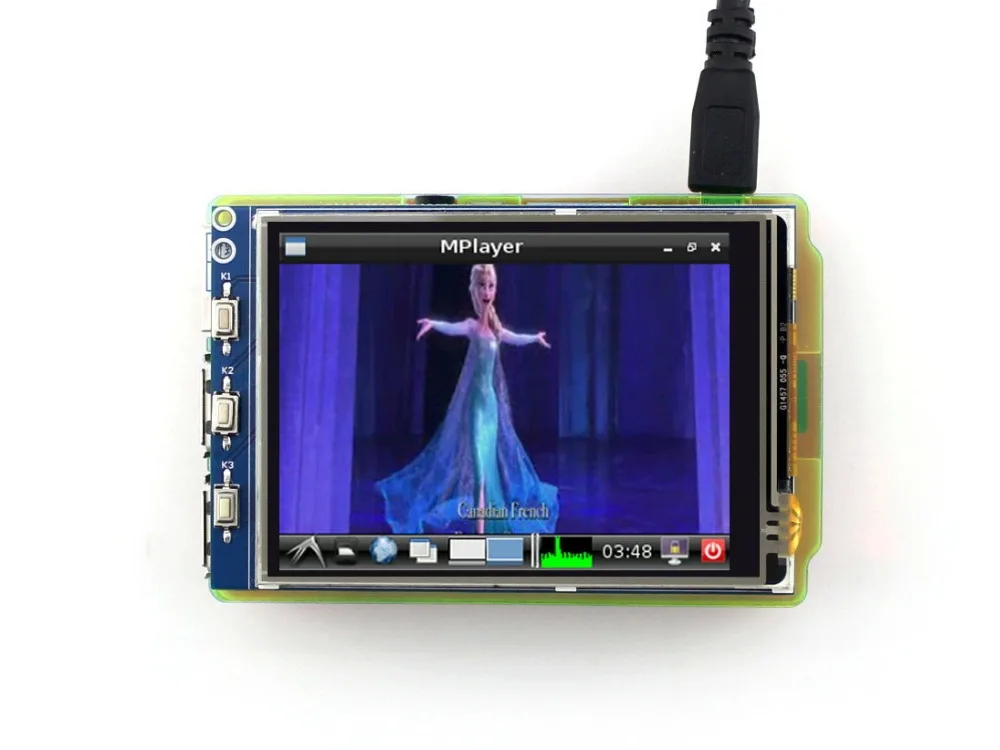

Waveshare 3 2 "резистивный сенсорный экран TFT LCD Разрешение 320*240 интерфейс SPI для Raspberry

Так как рост цен на этот товар вызванный нехваткой запасов,2,8 дюйма RPi ЖК-дисплей (A)Или3,5 дюйма RPi ЖК-дисплей (A)Рекомендуется в качестве замены.

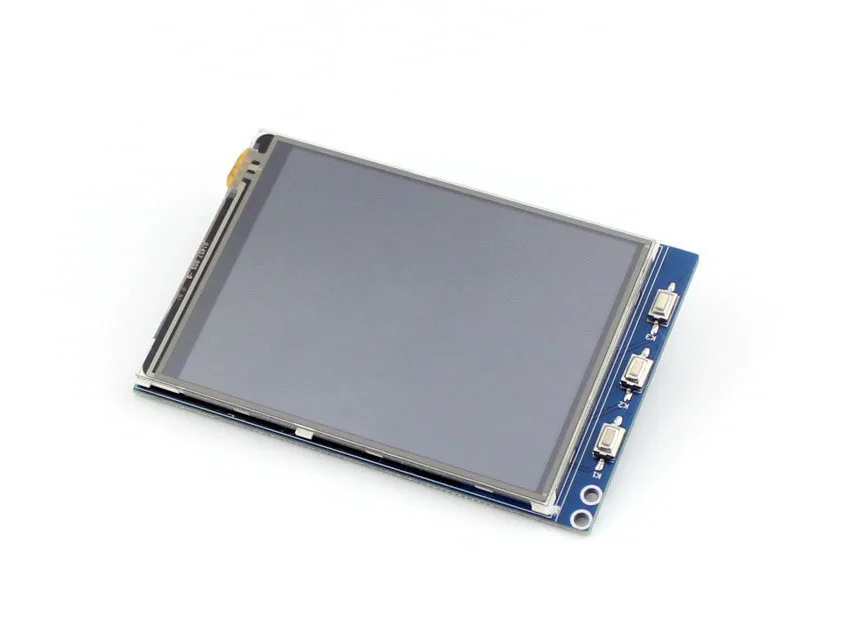

320 × 240, 3,2 дюйм резистивный сенсорный экран Экран на тонкопленочных транзисторах на тонкоплёночных транзисторах ЖК-дисплей, предназначен для Raspberry Pi Особенности 320 × 240 Разрешение Резистивный сенсорный экран управления Поддерживает любые версии Raspberry Pi (непосредственно подключаемый) Предоставляются драйверы (работает непосредственно с вашим Raspbian/Ubuntu) Размер идеально подходит для Pi 3 ключа пользователя Высокое качество погружения золотое покрытие поверхности Поддерживает систему Raspbian, позволяет вашей системе:

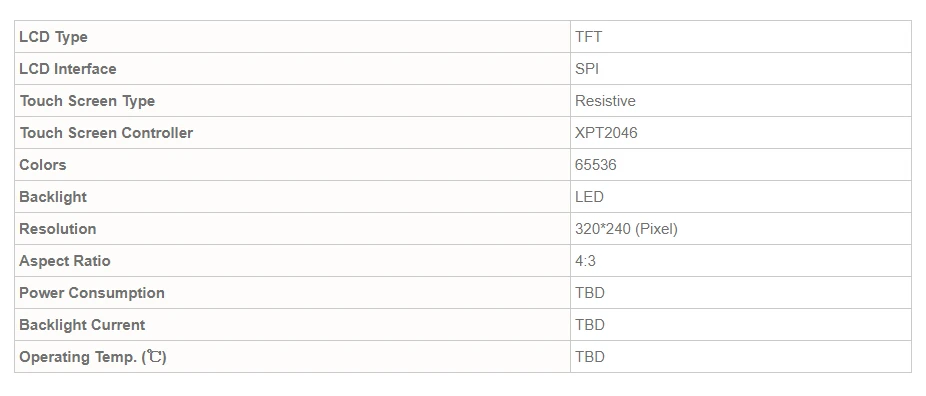

Снимайте фотографии при прикосновении (до 17 режимов работы камеры) Поддержка клавиатуры программного обеспечения (системное взаимодействие без клавиатуры/мыши) Основные параметры

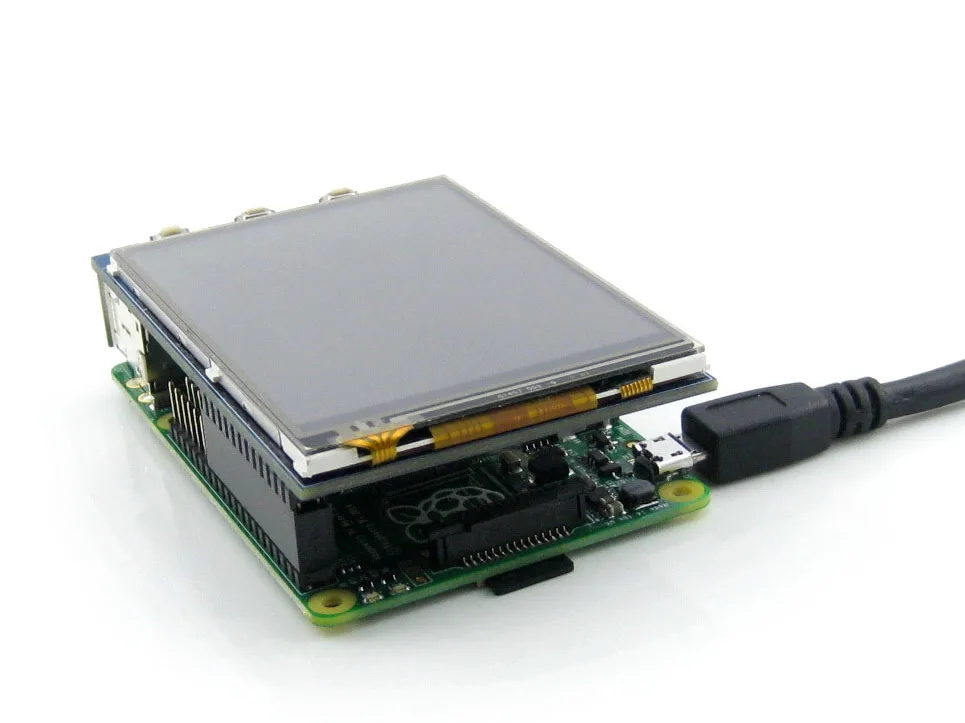

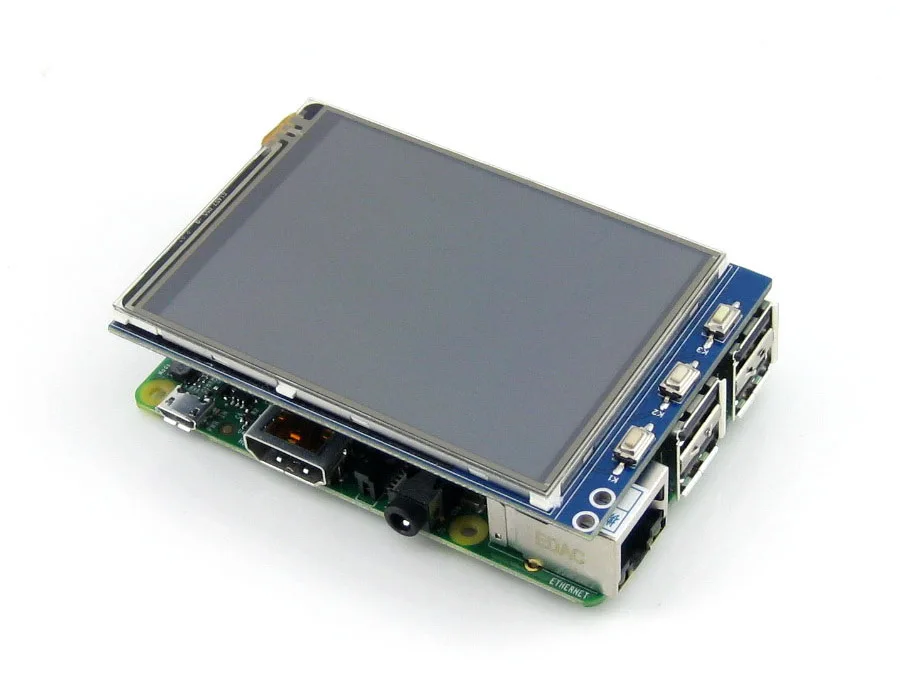

Фото

Интерфейс

PIN нет.

Символ

Описание продукта:

1, 17

3,3 V

Мощность положительный (3,3 V Мощность вход)

2, 4,

5V

Положительная мощность (5 В вход питания)

3, 5, 7, 8, 10, 22

NC

NC

6, 9, 14, 20, 25

GND

Заземления

11

TP_IRQ

Прерывание сенсорной панели, низкий уровень, в то время как сенсорная панель обнаруживает прикосновение

12

KEY1

Ключ

13

RST

Сброс

15

LCD_RS

Управление ЖК-инструкцией, Инструкция/выбор регистра данных

16

KEY2

Ключ

18

KEY3

Ключ

19

LCD_SI / TP_SI

SPI ввод данных LCD/сенсорной панели

21

TP_SO

Выход данных SPI сенсорной панели

23

LCD_SCK / TP_SCK

Часы SPI LCD/сенсорная панель

24

LCD_CS

Выбор ЖК-чипа, низкая активность

26

TP_CS

Выбор чипа сенсорной панели, низкая активность

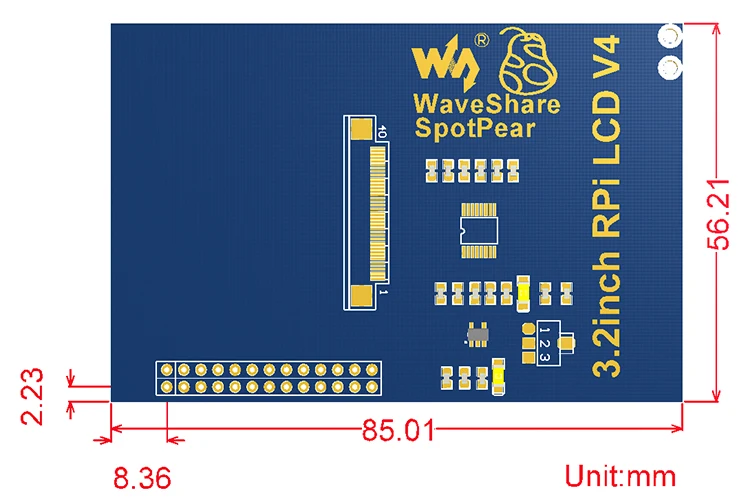

Внешний размер

Развития ресурсы

Вики:Www.wav WAV (B)

Вопросы и ответы

Почему ЖК-дисплей не работает с моим Raspbian?

Чтобы использовать ЖК-дисплей с официальным изображением Raspberry Pi, сначала должен быть установлен драйвер. Пожалуйста, обратитесь к руководству пользователя.
Тем не менее, для первого тестирования, вы можете использовать наше предоставленное изображение напрямую.

Почему ЖК-дисплей все еще не работает с Waveshare предоставленным изображением?

Убедитесь, что аппаратное соединение правильно и хорошо подключается.
Убедитесь, что изображение в tf-карте правильно сожжено.
PWR будет продолжать, и действие будет мигать, когда Raspberry Pi начнет успешно, в чехол, оба светодиода будут продолжать, возможно, что изображение было неправильно сожжено или карта TF была в плохом контакте.

Какой источник питания я должен использовать?

Рекомендуется использовать адаптер питания 5 В/2 а для Raspberry Pi, кроме usb-подключения, В противном случае Pi может не запускаться, потому что usb-порт ПК может не иметь достаточно мощности.
Для ЖК-дисплеев большого размера s, например, диагональ 10 дюймов или более, также требуется другой автономный адаптер питания для обеспечения питания ЖК-дисплея.

Для получения дополнительной информации, пожалуйста, проверьте страницу wiki.

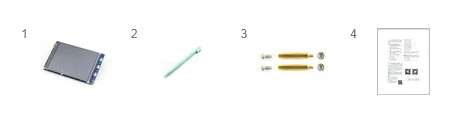

Посылка содержание

Вес:0,071 кг

3,2 дюйма RPi ЖК-дисплей (B)-1 шт. Стилус для сенсорного экрана-1 шт. Набор винтов RPi (2 шт.) x 1 Быстрый запуск Лист x1

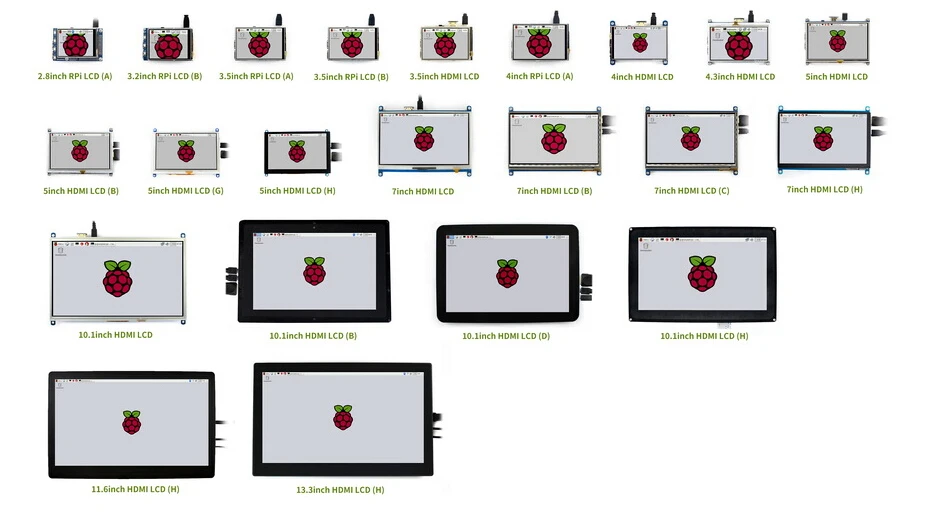

Гид по выбору Номер изделия: Разрешение ЖК-дисплей Интерфейс Сенсорный экран Панель Интерфейс Для использования с Размер (мм) Сенсорный экран Тип панели Закаленное Стекло крышка IPS Звук Мульти системы Дисплей Мульти системы сенсорный экран Популярные игровых консолей Как вы чувствуете 2,8 дюйма RPi ЖК-дисплей (A) 320 × 240 I/O I/O Pi Как Pi 3B + Резистивный × × × × × × ★☆ 3,2 дюйма RPi ЖК-дисплей (B) 320 × 240 I/O I/O Pi Как Pi 3B + Резистивный × × × × × × ★★ 3,5 дюйма RPi ЖК-дисплей (A) 480 × 320 I/O I/O Pi Как Pi 3B + Резистивный × × × × × × ★★★ 3,5 дюйма RPi ЖК-дисплей (B) 480 × 320 I/O I/O Pi Как Pi 3B + Резистивный × √ × × × × ★★★ 3,5 дюймов HDMI ЖК-дисплей 480 × 320 HDMI I/O Pi Как Pi 3B + Резистивный × √ √ √ × √ ★★★★ 4 дюйма RPi ЖК-дисплей (A) 480 × 320 I/O I/O Pi 94 × 61 Резистивный × √ × × × × ★★★☆ 4 дюйма HDMI ЖК-дисплей 480 × 800 HDMI I/O Pi 99 × 58 Резистивный × √ × √ × × ★★★★ 4,3 дюймов HDMI ЖК-дисплей 480 × 272 HDMI I/O Pi 106 × 68 Резистивный × × × × × × ★★★☆ 5 дюймов HDMI ЖК-дисплей 800 × 480 HDMI I/O Pi 121 × 78 Резистивный × × × × × × ★★★★ 5 дюймов HDMI ЖК-дисплей (B) 800 × 480 HDMI USB Не только Pi 121 × 76 Резистивный × × × √ √ × ★★★★☆ 5 дюймов HDMI ЖК-дисплей (г) 800 × 480 HDMI USB Не только Pi 121 × 76 Резистивный × × √ √ √ √ ★★★★☆ 5 дюймов HDMI ЖК-дисплей (H) 800 × 480 HDMI USB Не только Pi 121 × 76 Емкостный сенсорный экран × × √ √ √ √ ★★★★☆ 7 дюймов HDMI ЖК-дисплей 1024 × 600 HDMI I/O Pi 165 × 107 Резистивный × × × √ × × ★★★★ 7 дюймов HDMI ЖК-дисплей (B) 800 × 480 HDMI USB Не только Pi 165 × 107 Емкостный сенсорный экран × × × √ √ × ★★★★☆ 7 дюймов HDMI ЖК-дисплей (C) 1024 × 600 HDMI USB Не только Pi 165 × 107 Емкостный сенсорный экран × √ × √ √ × ★★★★★ 7 дюймов HDMI ЖК-дисплей (H) 1024 × 600 HDMI USB Не только Pi 165 × 107 Емкостный сенсорный экран ※ √ √ √ √ √ ★★★★★ 10,1 дюймов HDMI ЖК-дисплей 1024 × 600 HDMI I/O Pi 235 × 144 Резистивный × × × √ × × ★★★★ 10,1 дюймов HDMI ЖК-дисплей (B) 1280 × 800 HDMI USB Не только Pi 274 × 187 Емкостный сенсорный экран √ √ × √ √ × ★★★★★ 10,1 дюймов HDMI ЖК-дисплей (H) 1024 × 600 HDMI USB Не только Pi 257 × 162 Емкостный сенсорный экран × × √ √ √ × ★★★★☆ 11,6 дюймовый HDMI LCD (H) 1920 × 1080 HDMI USB Не только Pi 285 × 182 Емкостный сенсорный экран √ √ √ √ √ √ ★★★★★ 13,3 дюймов HDMI ЖК-дисплей (H) 1920 × 1080 HDMI USB Не только Pi 330 × 208 Емкостный сенсорный экран √ √ √ √ √ √ ★★★★★

Примечание:
Pi 3B + означает Raspberry Pi 3 Model B +
Если ЖК-дисплей предназначен для воспроизведения видео, пожалуйста, выберите один с интерфейсом HDMI для лучшего опыта.
※ Указанные7 дюймов HDMI ЖК-дисплей (H) (с чехол)Особенности закаленного стекла, в то время как7 дюймов HDMI ЖК-дисплей (H)Использует обычный чехол для экрана

У вас есть Внешний вид:

Анти-пиратство

Внимание: Этот продукт защищен патентом, любой, кто делает копии/выбрасывает, должен нести ответственность в соответствии с законом.

С первого поколения Raspberry Pi выпущен, Waveshare работает над проектированием, разработкой и производством различных фантастических сенсорных ЖК-дисплеев для Pi. К сожалению, на рынке есть довольно много пиратских/выбрасываемых товаров. Как правило, они являются некачественными копиями наших ранних версий оборудования и не имеют службы поддержки.

Чтобы избежать стать причиной пиратских товаров, пожалуйста, обратите внимание на следующие особенности при покупке:

(Нажмите, чтобы увеличить)
