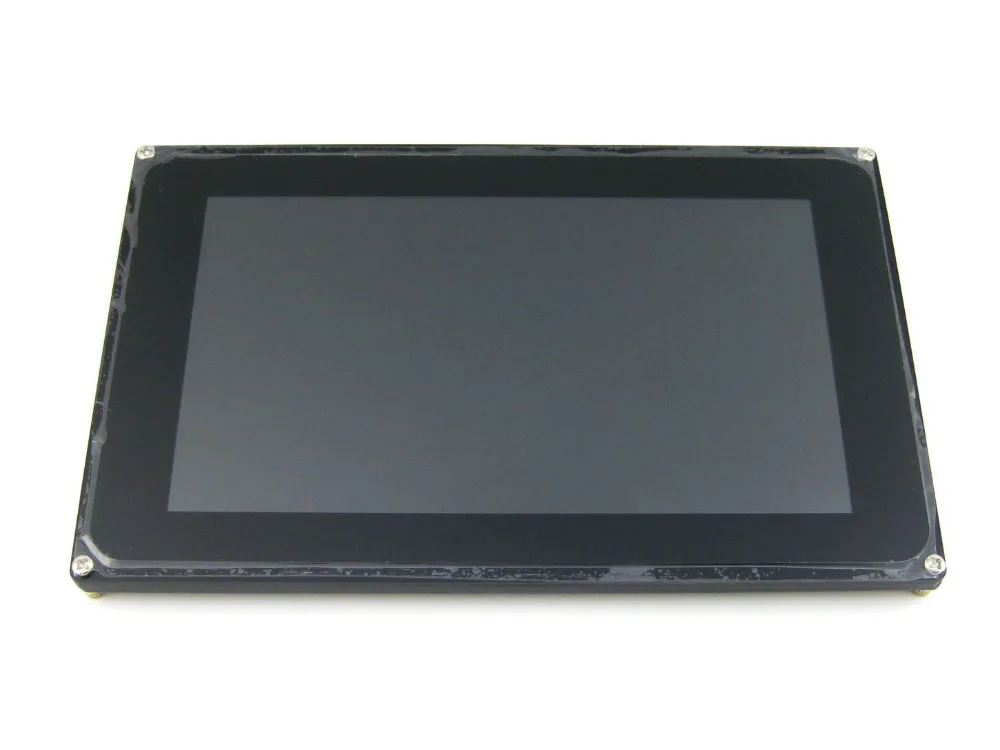

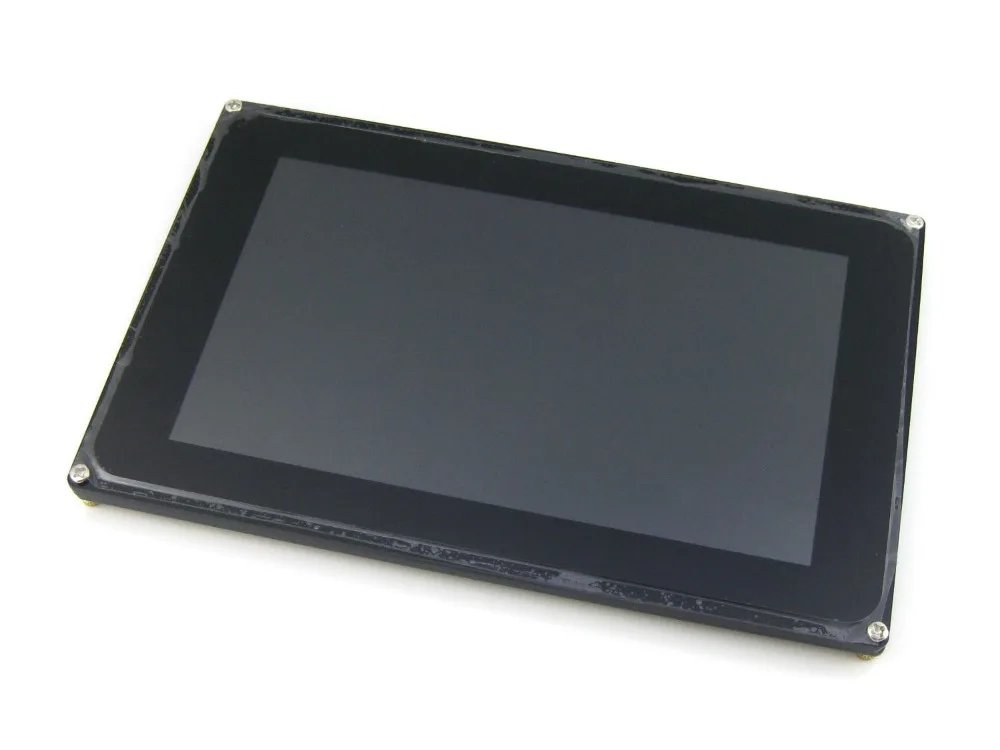

Waveshare 7 дюймов емкостный сенсорный экран ЖК-дисплей (D) отдельно стоящий controller1024 *

  7 дюймов 1024*600 многоцветный Графический ЖК-дисплей, с емкостным сенсорным экраном и автономным сенсорным контроллером Основные параметры   ЖК-дисплей Тип На тонкопленочных транзисторах на тонкоплёночных транзисторах Интерфейс Цветная (RGB)/Дифференциальная Сигнализация пониженного напряжения Сенсорная панель управления FT5206GE1 Сенсорный экран Тип панели Емкостный (5 мультитач) Подсветка Светодиодный Размер дисплея (мм) 153,6 (Ш) × 90,0 (в) Шаг точки (мм) 0,05 (Ш) × 0,15 (В) Соотношение сторон 8: 5 Разрешение 1024 × 3 (RGB) x 600 (пиксель) Мощность потребления TBD Подсветка ток TBD Рабочая температура (°) 0 ~ + 70 Цветная (RGB) Интерфейс высокой четкости   PIN нет. Символ I/O Функция 40 BL_VDD Мощность Подсветка питание подключения 5 V 39 BL_VDD Мощность Подсветка питание подключения 5 V 38 GND Мощность Мощность заземления 37 VDD Мощность Источник питания Напряжение подключения 3,3 В 36 R0 Вход Красные данные (LSB) 35 R1 Вход Красный для передачи данных 34 R2 Вход Красный для передачи данных 33 R3 Вход Красный для передачи данных 32 R4 Вход Красный для передачи данных 31 R5 Вход Красный для передачи данных 30 R6 Вход Красный для передачи данных 29 R7 Вход Красные данные (MSB) 28 G0 Вход Зеленые данные (LSB) 27 G1 Вход Зеленый для передачи данных 26 G2 Вход Зеленый для передачи данных 25 G3 Вход Зеленый для передачи данных 24 G4 Вход Зеленый для передачи данных 23 G5 Вход Зеленый для передачи данных 22 G6 Вход Зеленый для передачи данных 21 G7 Вход Зеленые данные (MSB) 20 B0 Вход Синие данные (LSB) 19 B1 Вход Синий данных 18 B2 Вход Синий данных 17 B3 Вход Синий данных 16 B4 Вход Синий данных 15 B5 Вход Синий данных 14 B6 Вход Синий данных 13 B7 Вход Синие данные (MSB) 12 GND Мощность Мощность заземления 11 PCLK Вход Pixel clock 10 LCD-BL-EN Вход Включение/выключение ЖК-подсветки, вкл. = 1; ВЫКЛ. = 0; 9 HSYNC Вход Горизонтальная синхронизация сигнала 8 VSYNC Вход Вертикальная синхронизация сигнала 7 DE Вход Данные позволяют 6 LCD-BL-ADJ Вход Управление ЖК-подсветкой (PWM управление) 5 GND Мощность Мощность заземления 4 CTP-SDA Вход/Выход CTP I2C внесение изменений 3 CTP-SCL Вход CTP I2C SCL 2 CTP-RST Вход CTP входной сигнал возврата 1 CTP-INT Выход CTP прерывания Выход Дифференциальная Сигнализация пониженного напряжения Интерфейс высокой четкости   PIN нет. Символ I/O Функция 40 NC   Без разъема 39 VDD Мощность Подключение напряжения 3,3 В 38 VDD Мощность 37 VDD Мощность 36 GND Мощность Мощность заземления 35 GND Мощность 34 GND Мощность 33 LVDS-D0N Вход LVDS дифференциальный ввода данных 32 LVDS-D0P Вход LVDS дифференциальный ввода данных 31 GND Мощность Мощность заземления 30 LVDS-D1N Вход LVDS дифференциальный ввода данных 29 LVDS-D1P Вход LVDS дифференциальный ввода данных 28 GND Мощность Мощность заземления 27 LVDS-D2N Вход LVDS дифференциальный ввода данных 26 LVDS-D2P Вход LVDS дифференциальный ввода данных 25 GND Мощность Мощность заземления 24 LVDS-CLKN Вход Низковольтного дифференциального сигнала дифференциального входного сигнала часов 23 LVDS-CLKP Вход Низковольтного дифференциального сигнала дифференциального входного сигнала часов 22 GND Мощность Мощность заземления 21 LVDS-D3N Вход LVDS дифференциальный ввода данных 20 LVDS-D3P Вход LVDS дифференциальный ввода данных 19 GND Мощность Мощность заземления 18 NC   Без разъема 17 NC   Без разъема 16 GND Мощность Мощность заземления 15 CTP-SCL Вход/Выход CTP I2C внесение изменений 14 CTP-SDA Вход CTP I2C SCL 13 CTP-RST Вход CTP входной сигнал возврата 12 CTP-INT Выход CTP прерывания Выход 11 GND Мощность Мощность заземления 10 BL_GND Мощность Подсветка Мощность заземления 9 BL_GND Мощность 8 BL_GND Мощность 7 NC   Без разъема 6 LCD-BL-ADJ Вход ЖК-дисплей ШИМ управления подсветкой 5 LCD-BL-EN Вход Включение/выключение ЖК-подсветки, вкл. = 1; ВЫКЛ. = 0; 4 NC   Без разъема 3 BL_VDD Мощность Подсветка питание подключения 5 V 2 BL_VDD Мощность 1 BL_VDD Мощность Внешний размер

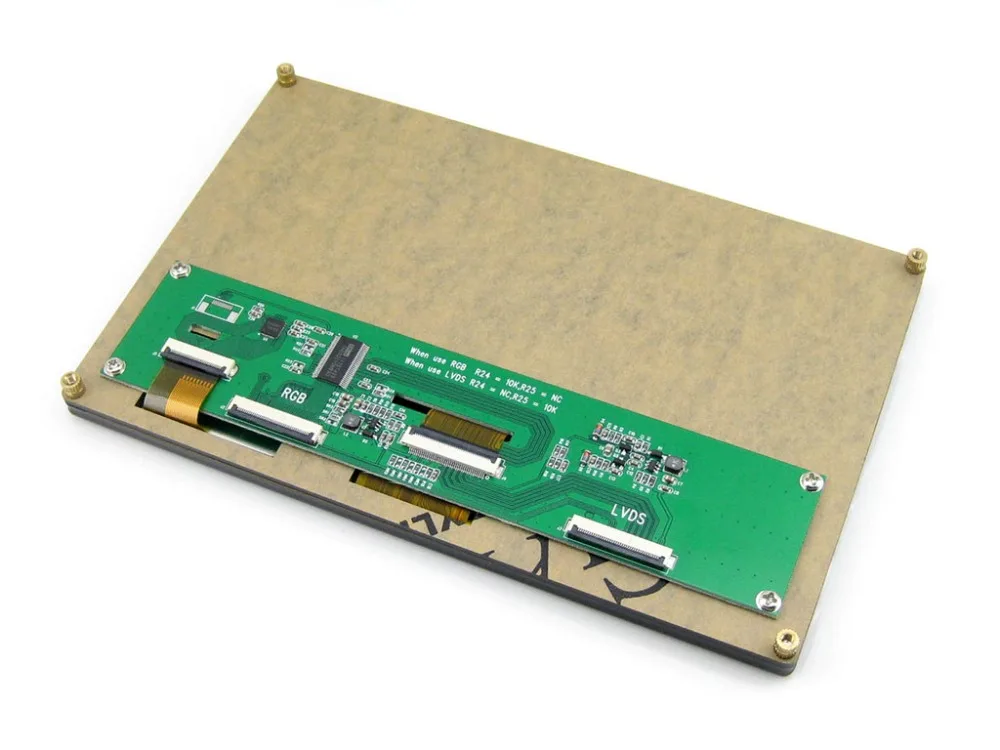

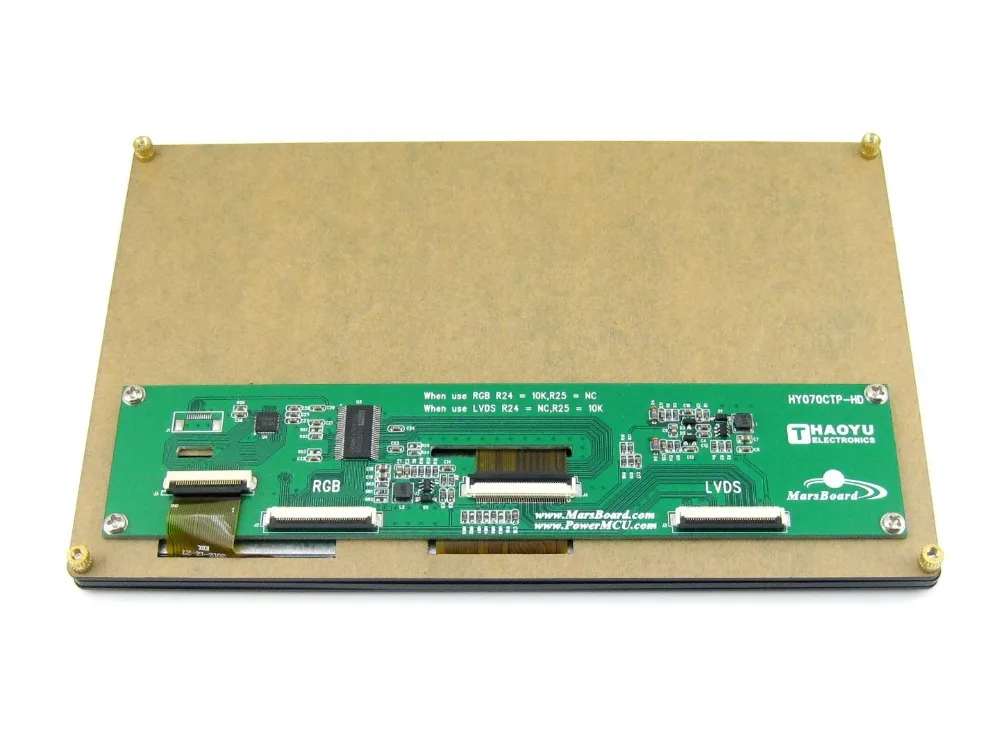

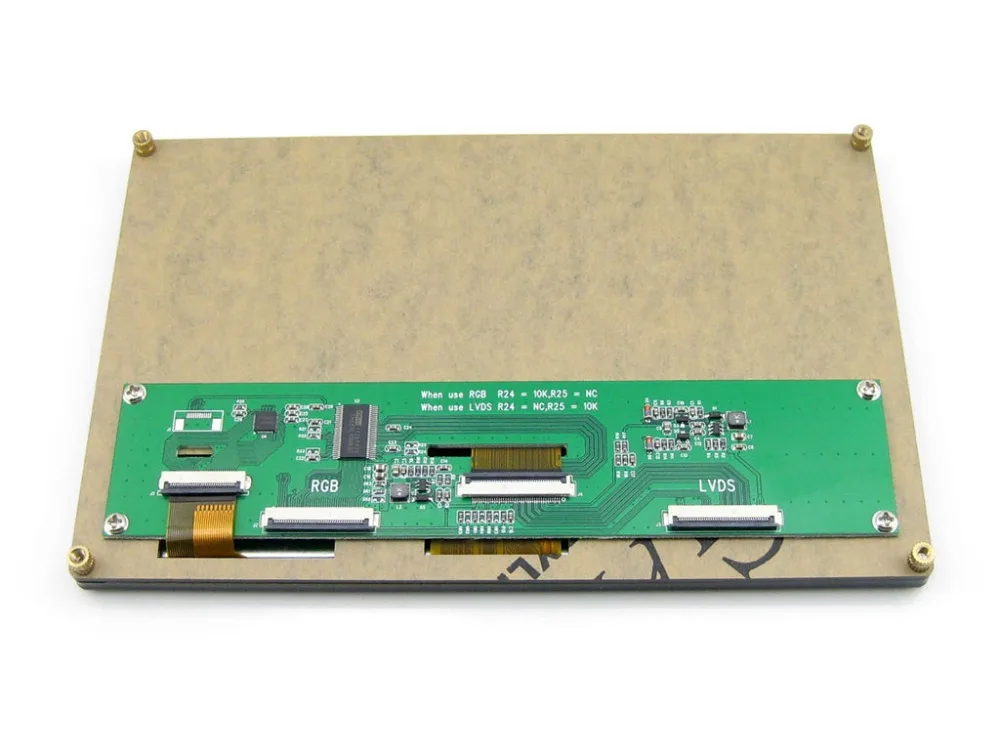

Фото   Развития ресурсы

Вики:Www.waveshare.com/wiki/7inch_Capacitive_Touch_LCD_ (D)

Совместимость

Этот товар совместим со следующими продуктами:

DVK522 MarsBoard RK3066 MarsBoard RK3066 Pro MarsBoard A20 Посылка содержание

Вес:0,28 кг

7 дюймов емкостный сенсорный экран ЖК-дисплей (Д) × 1 шт. 40-контактный FFC × 1 шт. Гид по выбору   PartNumber Сенсорный экран Тип панели Разрешение ЖК-дисплей данных Интерфейс Сенсорная панель управления Для Применение с 7 дюймов резистивный сенсорный экран ЖК-дисплей Резистивный 800x480 24PIN цветная (RGB) Нет MCU с ЖК-контроллером и АЦП 7 дюймов резистивный сенсорный экран ЖК-дисплей (C) Резистивный 800x480 16PIN Встроенный RA8875 MCU без ЖК-дисплей контроллер 7 дюймов емкостный сенсорный экран ЖК-дисплей Емкостный сенсорный экран 800x480 24PIN цветная (RGB) FT5206GE1 MCU с ЖК-дисплей контроллер 7 дюймов емкостный сенсорный экран ЖК-дисплей (C) Емкостный сенсорный экран 800x480 16PIN GT811 MCU без ЖК-дисплей контроллер 7 дюймов емкостный сенсорный экран ЖК-дисплей (D) Емкостный сенсорный экран 1024x600 24PIN цветная (RGB)/Дифференциальная Сигнализация пониженного напряжения FT5206GE1 MCU с ЖК-дисплей контроллер 7 дюймов емкостный сенсорный экран ЖК-дисплей (E) Емкостный сенсорный экран 800x480 24PIN цветная (RGB) GT811 MCU с ЖК-дисплей контроллер 7 дюймов емкостный сенсорный экран ЖК-дисплей (F) Емкостный сенсорный экран 1024x600 24PIN цветная (RGB) GT811 MCU с ЖК-дисплей контроллер 7 дюймов емкостный сенсорный экран ЖК-дисплей (г) Емкостный сенсорный экран 800x480 24PIN цветная (RGB) GT911 MCU с ЖК-дисплей контроллер 10,1 дюймовый емкостный сенсорный ЖК-дисплей (D) Емкостный сенсорный экран 1024x600 24PIN цветная (RGB)/Дифференциальная Сигнализация пониженного напряжения FT5406 MCU с ЖК-дисплей контроллер
