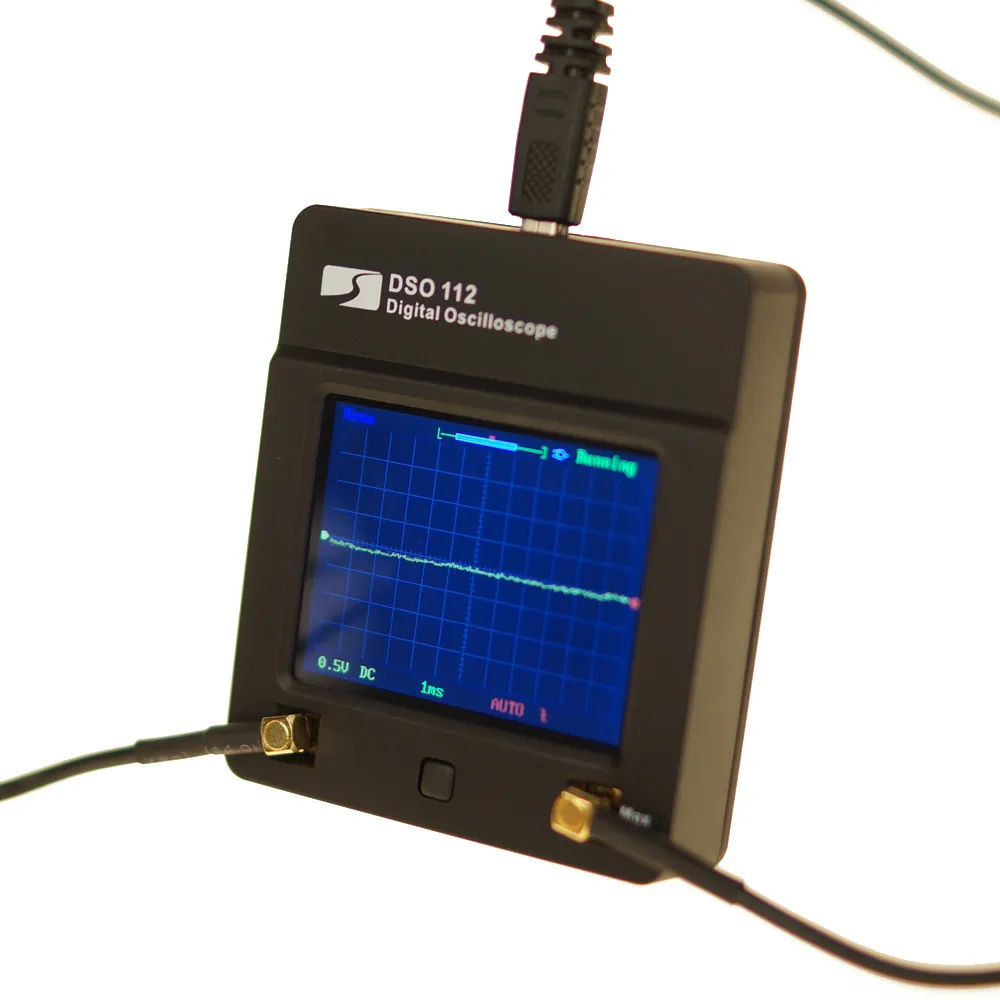

Argedo 2 МГц 5 Msps карманный мини цифровой осциллограф DSO112 сенсорный экран # BV296 @ SD |

DSO112 сенсорный экран мини цифровой осциллограф карманный осциллограф 2 МГц 2,5 Msps

Посылка включает в себя:

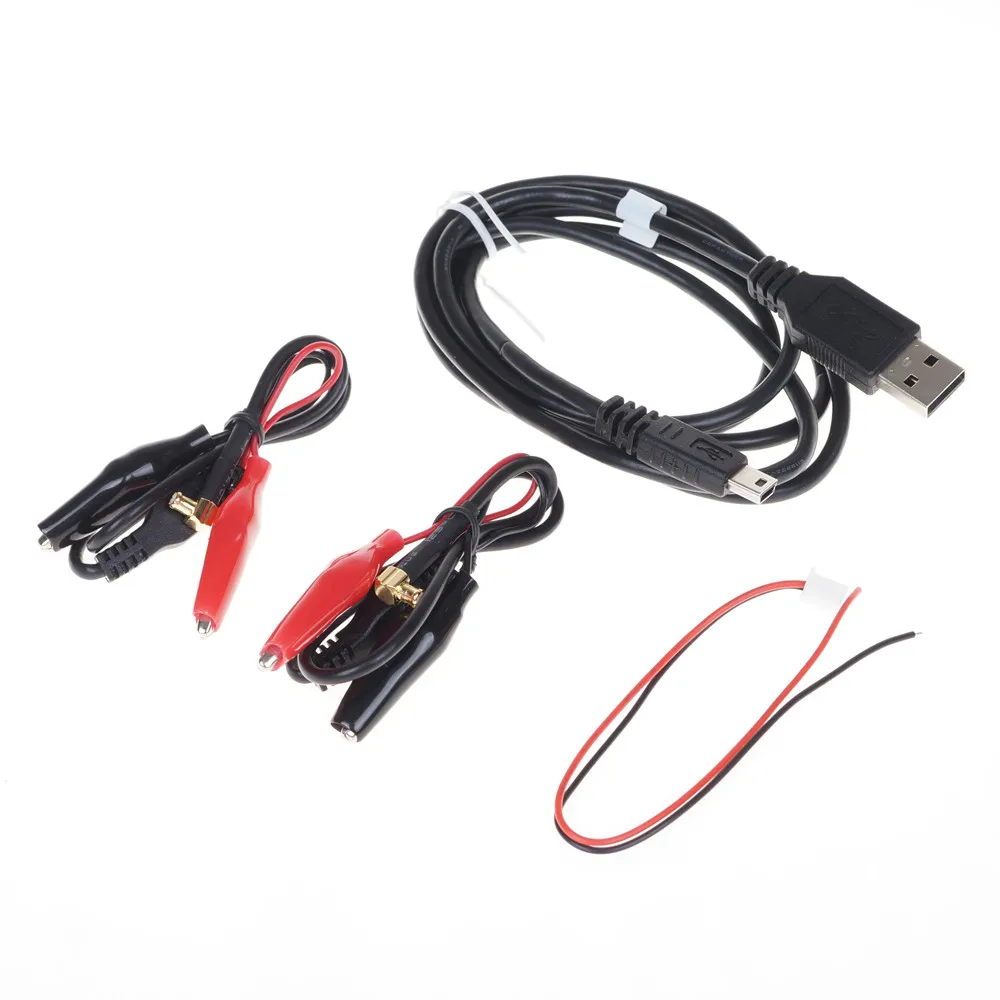

1 осциллограф DSO112 (аккумулятор не входит в комплект) 2 кабеля MCX - clip USB кабель (1 шт.); Руководство по эксплуатации на английском языке-1 шт.

Внимание:

DSO112 обычно не подходит для измерения высокочастотных цепей, таких как USB, RAM, беспроводной передатчик и т. Д. Напряжение батареи должно быть в пределах 3,7-5 В. Maxi mum входное напряжение 50 ВПК. Не пытайтесь измерять живую мощность напрямую.

Рабочие параметры:

Ширина аналогового диапазона: 0 - 2 МГц Максимальная частота дискретизации в реальном времени: 2,5 Msps Чувствительность по вертикали: 5 мВ/Div - 20 в/Div 12 файлов (путем прогрессивного 1-2-5) Горизонтальный диапазон времени: 10 μs/Div - 50s/Div 21 файлы (в виде прогрессивного 1-2-5) Максимальное входное напряжение: 50Vpk (100Vpp) Длина записи: 512/1024 на выбор Входное сопротивление: 1Mω ADC точность: 8Bit Соединение: DC / AC Режим триггера: Авто (Авто), обычный (Норма) и одиночный (синг) Триггер край: вверх, вниз Замораживание в любое время отображения формы волны (функция удержания) Уникальный скользящий дисплей медленного сигнала, дисплей может быть полностью непрерывным сигналом, в отличие от режима сканирования вызовет Разрывное отображение сигнала Курсоры времени, могут автоматически рассчитать и отобразить разницу во времени Курсоры напряжения могут автоматически рассчитать и отобразить разницу напряжения Тестовый сигнал квадратной волны 1000 Гц/3,3 В Для сохранения/отзыва сигнала Загрузка данных Осциллограмм на ПК Аккумулятор/usb-питание Встроенное умное зарядное устройство Размер: 70X80X18 мм Вес: 85 грамм (без зонда)

Область применения:

Школьное обучение после школы и развитие студенческого электронного малого производства. Техническое обслуживание и схемы аудио оборудования, электронные игрушки и модели дистанционного управления автомобиля электронные схемы. На месте ремонта общего электронного оборудования (кондиционер или промышленный инвертор частоты, AC / DC импульсный источник питания или инвертор, лифт и здание противопожарное оборудование, промышленная схема управления). Техническое обслуживание оборудования или отладка программного обеспечения RS232, RS485, iec, CAN и другие интерфейсные схемы связи, светодиодный дисплей и схема драйвера сканирования клавиатуры, бесщеточный привод двигателя. Отслеживание медленного изменения сигнала, необходимого для применения (например, дрожание контактов реле и переключателей, кривые заряда и разряда батареи, характеристики переходного отклика Нагрузки Источника питания при измерениях температурного датчика) Поставка электронной цепи (регулятор напряжения SCR, компенсация коэффициента мощности, электронные энергосберегающие лампы, лампы dysprosium Меркурий лампы натрия лампы привода цепи Ксеноновые огни и т. Д.)
