PROVA 6200 анализ для однофазного и сбалансированного 3 фазного анализатора

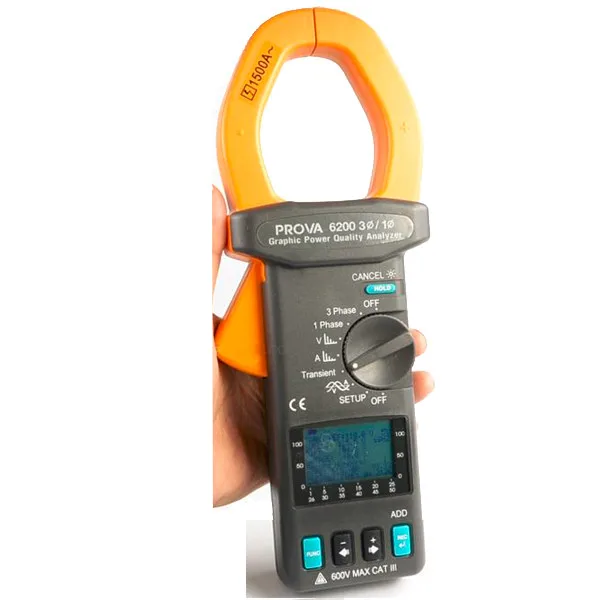

Анализ для однофазной и сбалансированной 3-фазной системы Графический Анализатор качества мощности PROVA-6200

Особенности продукта: -Анализ для однофазной и сбалансированной трехфазной системы -Истинное значение RMS (V и I) -Активная мощность (K, KW, MW, GW) -Видимая (VA, KVA, MVA) и реактивная мощность (VAR, KVAR, MVAR) -Коэффициент мощности (PF), фазовый угол (Φ) -Энергия (WH, KWH, KVARH, PFH) -Программируемые показатели PT (от 1 до 3000) -Отображение перекрытого напряжения и формы тока -Максимальный спрос (MD в Вт, кВт, МВт) с программируемым сроком -Гармонический анализ (V и I) до 50-го заказа -Отображение 25 гармоник на одном экране -Оптический изолированный RS-232C интерфейс -Умный набор данных для экономии заряда батареи -Datalogging 32,64, 128 или 256 точек/циклов -Анализ общего гармонического искажения (% THD-F) -Графический Phasor схема -Захват 128 переходных событий (время + циклы + неисправности) с программируемым порогом (%), также можно просмотреть в ЖК-дисплее -50000 записей с программируемым интервалом (от 1 до 6000 секунд) -Выход сигнала в режиме реального времени, параметры мощности и гармоники по команде -Большой матричный ЖК-дисплей с подсветкой -Мощность для долгосрочного мониторинга -Встроенные часы календаря для регистрации данных Характеристики: Переменный ток (50 или 60 Гц, Автоматический диапазон, истинный RMS) Диапазон Разрешение Точность чтения 4,0 В-1500,0 А 0,01 A ± 0,5% ± 5 dgts

Напряжение переменного тока (50 или 60 Гц, Автоматический диапазон, истинный RMS)

Диапазон Разрешение Точность чтения 4,0-600,0 в 0,1 в ± 0,5% ± 5 dgts

Гармоника напряжения переменного тока в процентном и увеличенном (от 1 до 50-го заказа)

Диапазон Разрешение Точность (в %)

Точность

(По величине)

1-20 th 0,1% ± 2% ± 2% ± 0,5 В 20-50 th 0,1% 4% показаний ± 2% 4% показаний ± 0,5 В

Гармоника переменного тока в процентном соотношении и величине (от 1 до 50-го порядка)

Диапазон Разрешение Точность (в %)

Точность

(По величине)

1-20 th 0,1% ± 2% ± 2% показаний ± 0,4 A 20-50 th 0,1% 4% показаний ± 2% ± 4% показаний ± 0,4a

Коэффициент мощности (ПФ)

Диапазон Разрешение Точность (> 20 в и> 20 А) 0,000-1,000 0,001 ± 0,04

Фазовый угол (Φ)

Диапазон Разрешение Точность (> 20 в и> 20 А) От-180 до 180 ° (от 0 до 360 °) 0,1 ° ± 1 °

Общее гармоническое искажение (% THD-F, от 1 до 50 заказов)

Диапазон Разрешение Точность (> 20 в и> 20 А) 0,0-20% 0.1% ± 2% 20-100% 0.1% ± 6% показаний ± 1% 100-999.9% 0.1% ± 10% показаний ± 1%

Гребень фактор (C. F.)

Диапазон Разрешение Точность показаний 1,00-99,99 0,01 ± 5% ± 30 цифр

AC Ватт (50 или 60 Гц, PF 0,5 до 1, CT = 1)

Диапазон Разрешение

Точность показаний

(> 20В и> 20А)

10,0-999,9 Вт 0,1 Вт ± 1% ± 20 dgts 1,00-9,999 кВт 0,001 кВт ± 1% ± 20 dgts 10,00-99,99 кВт 0,01 кВт ± 1% ± 20 dgts 100,0-999,9 кВт 0,1 кВт ± 1% ± 20 dgts 1000-9999 кВт 1 кВт ± 1% ± 20 dgts

Общая Спецификация:

Размер проводника 55 мм (прибл.), 64*24 мм (шина) Тип батареи Два 1,5 V SUM-3 Дисплей 128*64 точечная матрица Энергопотребление 10 мА (прибл.) Автоматическое выключение 30 минут после включения Время обновления 2 раза/сек. (дисплей) Количество образцов за период 512 (напряжение или ток), 256 (мощность) Рабочая температура От-10 °C до 50 °C Рабочая влажность <85% относительной влажности Температура хранения От-20 °C до 60 °C Влажность хранения <75% относительной влажности Размеры 210 мм (Д) * 62 мм (Ш) * 35,6 мм (В), 8,3 "(Д) * 2,5" (Ш) * 1,4 "(В) Вес Тестовые провода * 1 пара, сумка для переноски * 1, руководство пользователя * 1 Аксессуары 640 г
