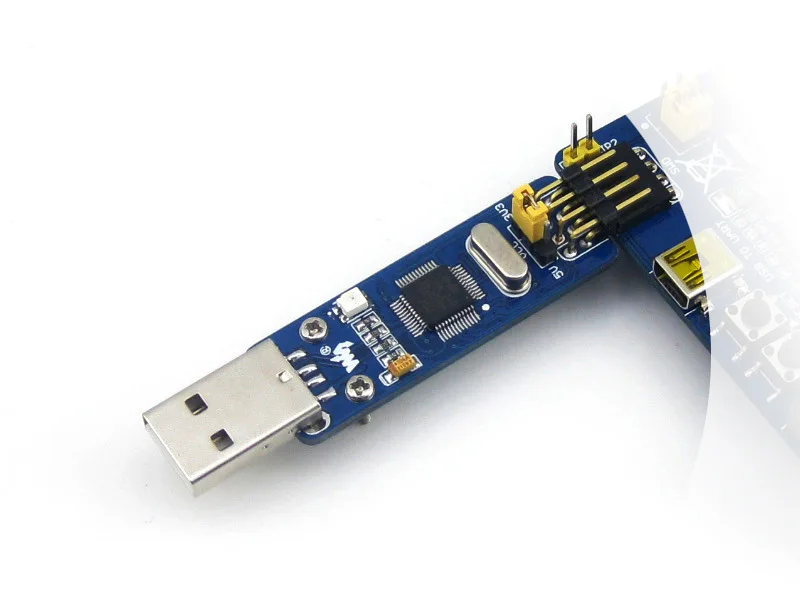

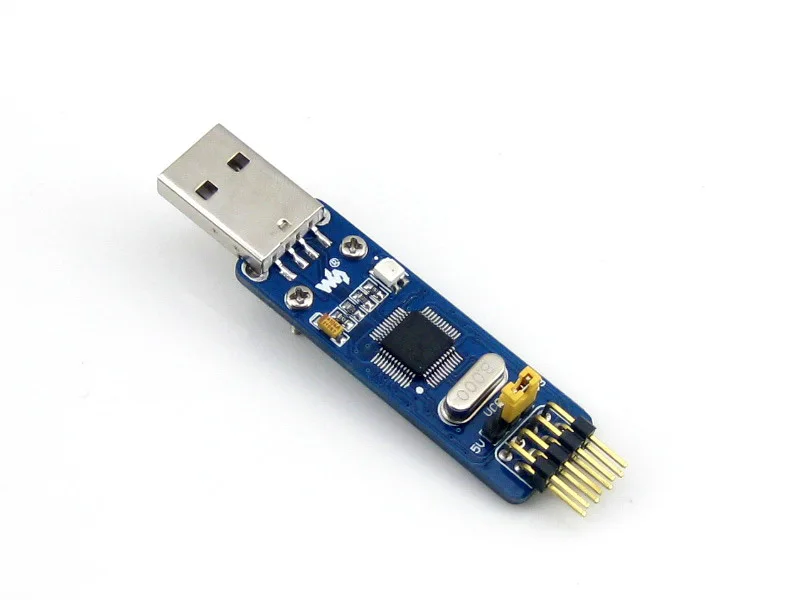

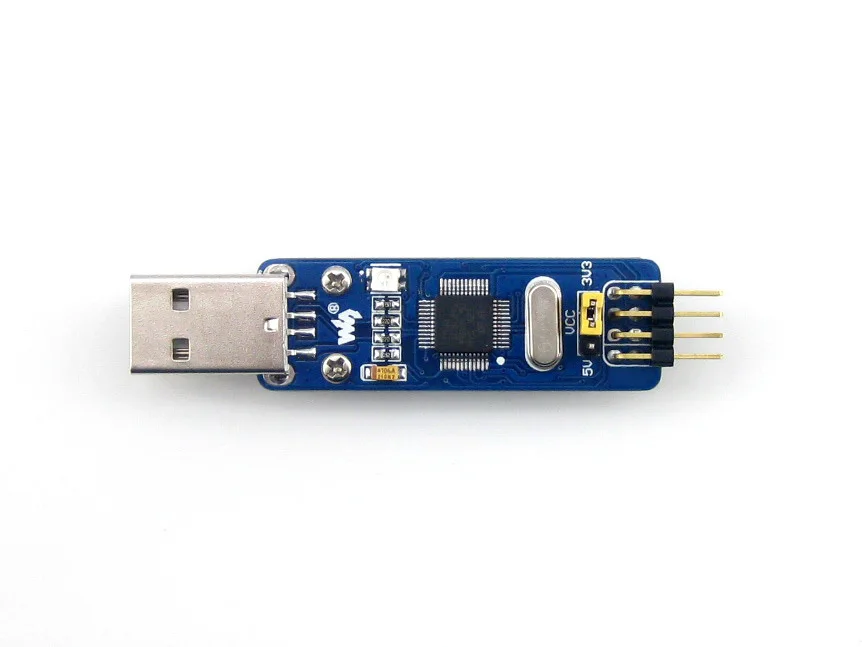

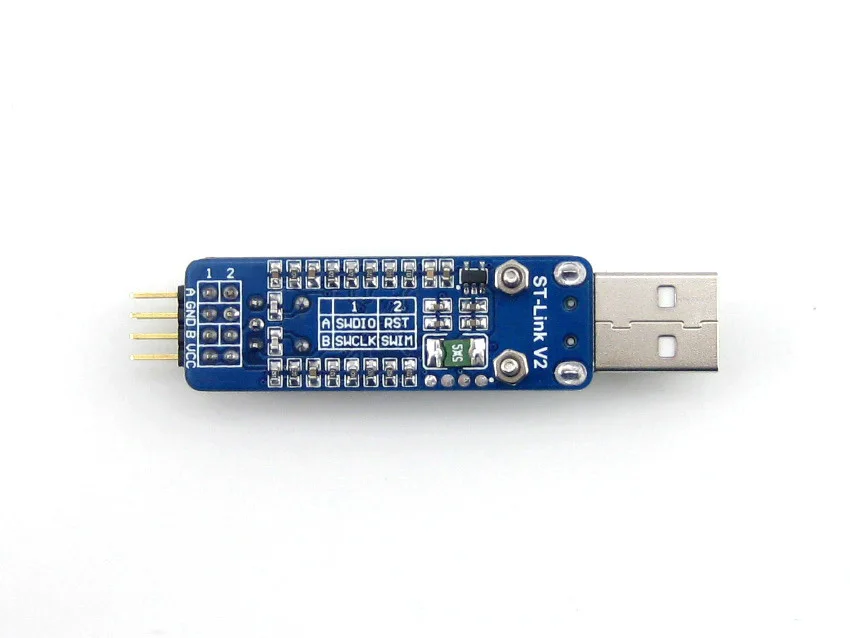

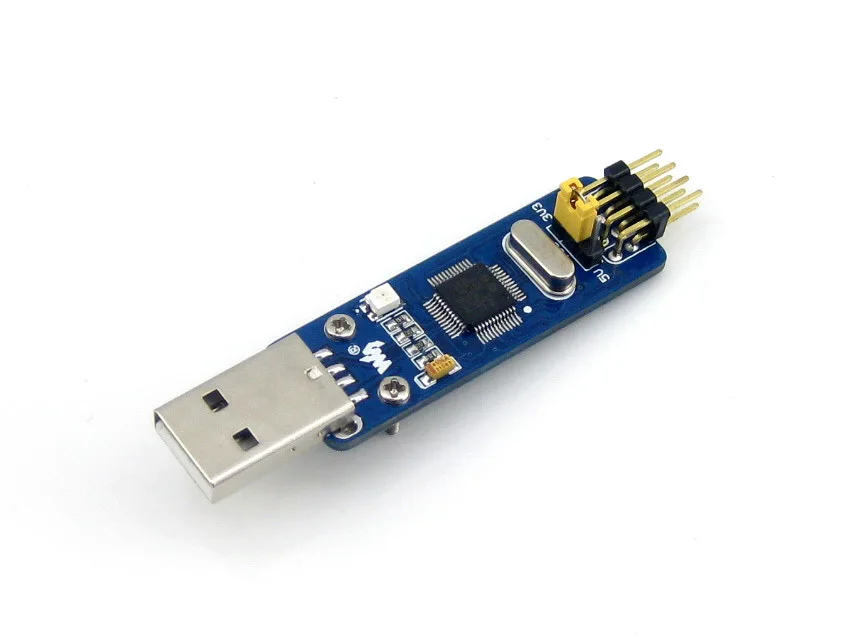

Мини ST-LINK/V2 ST-LINK встроенный отладчик программист Эмулятор загрузчика для STM8 и STM32

Мини ST-LINK/V2, встроенный отладчик/программист для STM8 и STM32 Описание

Mini ST-LINK/V2 на небольшой одной плате, очень низкая стоимость решения для in-circuit отладчика/программиста для STM8 и STM32.

Особенности Бортовой предохранитель самоизвлечения 500мА, чтобы избежать вреда от короткого замыкания Двойной выход напряжения (3,3 В/5 В), легкий для отладки/программирования Стандартный интерфейс USB для прямого подключения к ПК Отладка/программирование производительности Отладка: Работает на полной скорости, одношаговый, точки останова, просмотр переменных и регистров и т. Д. Программирование: Поддержка флэш-памяти, EEP ROM, AFR и т. Д. USB2.0 в сочетании с интерфейсом SWIM/SWD: быстрый ответ для отладки и быстрая скорость для программирования Обновляемая прошивка Прошивка обновляется для поддержки большего количества устройств в будущем Автоматически обновляется Поддерживаемое программное обеспечение ST-LINK утилита v2.0 (или выше) STVD версии 4.2.1 (или выше ver.) STVP версия 3.2.3 (или выше ver.) IAR EWARM Revision v6.20 (или выше ver.) IAR EWSTM8 Revision v1.30 (или выше ver.) KEIL RVMDK Revision v4.21 (или выше ver.) Атоллик TASKING Поддерживаемые устройства Все устройства STM8 с интерфейсом для плавания Все устройства STM32 с интерфейсом SWD Фотографии   ST-LINK/V2 (mini) Vs ST-LINK/V2 Vs ST-LINK Сравнить ST-LINK/V2 (MINI) ST-LINK/V2 ST-LINK Примечания Диапазон напряжения SWD 1,65 в-3,6 В 1,65 в-3,6 В 3В-3,6 В ST-LINK/V2 и ST-LINK/V2 (mini) Поддержка STM32 устройства низкого напряжения Диапазон напряжения плавания 1,65 в-5,5 В 1,65 в-5,5 В 1,65 в-5,5 В Поддержка SWV Нет Да Нет На данный момент только STM32 поддерживает SWV, а STM8 не Интерфейсы отладки 2. 2. 1. ST-LINK/V2 и ST-LINK/V2 (mini) Поддержка STM8/STM32 с отдельными интерфейсами Светодиодный индикатор Двухцветный СВЕТОДИОДНЫЙ Двухцветный СВЕТОДИОДНЫЙ Красный светодиодный Двойной Цветной СВЕТОДИОДНЫЙ индикатор позволяет указывать больше статуса Предохранитель Да Нет Нет Предохранитель для избежания вреда от короткого замыкания Подключение с ПК

При подключении ST-LINK/V2 (mini) к компьютеру через интерфейс USB требуется драйвер USB, который должен быть установлен правильно.

Нажмите на ссылку для загрузки:ST-LINK/V2 USB драйвер для Windows 7, Vista и XP

Подключение к приложениям STM8/STM32

ST-LINK/V2 (mini) должен быть подключен к приложению STM8 через интерфейс для плавания.

Шпилька для отладки Штырь для целевой платы Описание VCC MCU VCC STM8 VCC Плавать MCU SWIM STM8 плавающий штифт GND GND STM8 GND RST MCU RESET STM8 сброс PIN

ST-LINK/V2 (mini) должен быть подключен к приложению STM32 через интерфейс SWD.

Шпилька для отладки Штырь для целевой платы Описание VCC MCU VCC STM32 VCC SWDIO MCU SWDIO STM32 SWD SWDIO GND GND STM32 GND SWCLK MCU SWCLK STM32 SWD SWCLK

Обратите внимание, что VCC и GND должны быть подключены правильно, чтобы избежать любого вреда для ST-LINK/V2 (mini).

Вики:Www.wav eshare.com/wiki/ST-LINK/V2_(mini)

Посылка

Вес:0,01 кг

ST-LINK/V2 (mini) × 1 4-контактный пользовательский соединительный кабель × 1 Разъем USB типа A для штепсельного разъема × 1
