Плата разработки STM32 STM32F103RBT6 ARM Cortex M3 совместимая с фотоэлементами + комплект

XNUCLEO-F103RB комплект разработки, поставляется с расширительным экраном IO и различными датчиками Обзор

Этот комплект включает в себя:

XNUCLEO-F103RB(STM32 плата разработки, поддерживает Arduino, совместим с NUCLEO-F103RB) Модуль расширения IO(Обеспечивает интерфейсы для подключения XBee, WiFi-LPT100 и датчиков) Датчики пакет(Газ, цвет, пламя, зал, ИК, УФ, лазер, звук, температура и влажность, наклон, уровень жидкости и т. д.) XNUCLEO-F103RB Особенности Совместим с NUCLEO-F103RB, встроенный Cortex-M3 микроконтроллер STM32F103RBT6 Поддержка подключения Arduino, простое подключение к различным экранам Arduino и доступ к массивным ресурсам Arduino Заголовки ST Morpho обеспечивают полный доступ ко всем STM32 I/Os, легко для периферийного расширения Поддержка mbed, создание прототипа быстро с помощью mbed SDK и онлайн-инструментов Комплексное бесплатное программное обеспечение HAL library, включая различные примеры программного обеспечения Поставляется с разделенным модулем ST-LINK/V2



Преимущества Сравнить XNUCLEO NUCLEO Примечания Arduino Совместимость UNO, Leonardo UNO XNUCLEO может быть настроен перемычкой для совместимости с UNO (по умолчанию) или Leonardo Arduino ICSP интерфейс Да Нет ICSP требуется для определенных видов щитов Usb-связь Да Нет Разъем USB NUCLEO предназначен только для отладки, не доступен для подключения USB Разъем USB Микро USB Мини USB Micro USB является передовым стандартом USB Морфо заголовки mark Большинство Нет Теперь вы можете проверить отметку PCB вместо таблицы данных Общие интерфейсы подключаются через Джемперы 0Ω резисторы для поверхностного монтажа Перемычки гораздо проще в использовании, не нужно паять UART отладки Доступна во время отладки в цепи Не доступен во время отладки в цепи Функциональный чип NUCLEO integrated ST-LINK/V2 может моделироваться как последовательный порт, однако он недоступен во время отладки в цепи, в то время как XNUCLEO оснащен автономным USB для UART чипом. 8 МГц с украшением в виде кристаллов Да Нет Таймер более точный при использовании внешнего кристалла 8 МГц 32,768 кГц с украшением в виде кристаллов Да Нет Требуется для РТК USB предохранитель Да (500mA) Нет Интерфейс USB компьютера может быть поврежден без предохранителя Светодиоды 4 -1 шт. Чем больше светодиодов, тем легче отслеживать состояние работы программы UART индикатор Да Нет Теперь доступна передача данных Вход постоянного тока Да Нет Для вашего удобства Положение кнопки Недалеко от края PCB Близко к Arduino разъем Кнопка не будет неприкасаема при подключении к Arduino shield, если она была близка к кромке PCB ST-LINK Раздельно Интегрированный ST-LINK можно использовать где угодно Поставляется с кабелем USB Да Нет

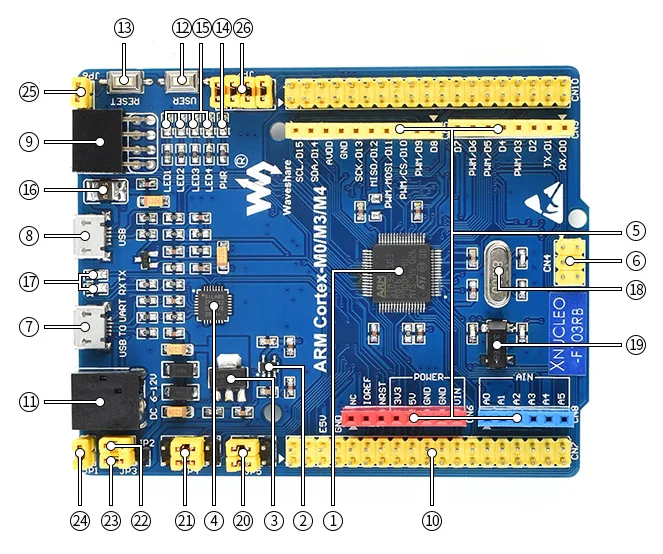

Что на XNUCLEO-F103RB

STM32F103RBT6
Ядро: ARM® 32-бит Cortex™-M3 Рабочая частота: 72 МГц Рабочее напряжение: 2,0 V-3,6 V Посылка: LQFP64 Память: 128 Кб Flash, 20 КБ SRAM Интерфейсы: 2 x SPI, 3 x USART, 2 x I2C, 1 x CAN, 1 x USB AD/DA : 2 x AD (12 бит, 16 каналов) SPX3819M5:3,3 V регулятор напряжения AMS1117-5.0:5,0 V регулятор напряжения CP2102:USB UART конвертер Arduino разъем:Для подключения Arduino щиты ICSP интерфейс:Arduino ICSP USB UART: Для отладки Разъем USBИнтерфейс: USB интерфейс связи SWD интерфейс:Для программирования и отладки Заголовки ST Morpho:Доступ к VCC, GND и всем I/Os, легкий для расширения 6-12 В DC вход Кнопка пользователя Кнопка сброса Мощность индикатор Пользовательский светодиодный 500 мА Быстрый Самовосстанавливающийся Предохранитель Серийный порт Rx/Tx индикатор 8 МГц с украшением в виде кристаллов 32,768 кГц с украшением в виде кристаллов Джемпер ADC/I2C
Короткий A и B : Arduino A4, A5 используется в качестве I2C Короткий B и C : Arduino A4, A5 используется в качестве ADC UART Перемычка выбора MCU текущий тестовая Перемычка:Для малой мощности тесты Мощность Перемычка выбора
Короткий 5 В и 5 В: питание от USB подключения Короткий 5 В и 5 В: питание от внешнего источника питания Usb-включения, джемпер
Короткий Джемпер для включения Откройте перемычку, чтобы отключить Кнопка пользователя джемпер
Короткая перемычка для подключения к I/Os, используемая в коде примера Откройте перемычку для подключения к другим пользовательским контактам через перемычки Пользовательский светодиодный джемпер

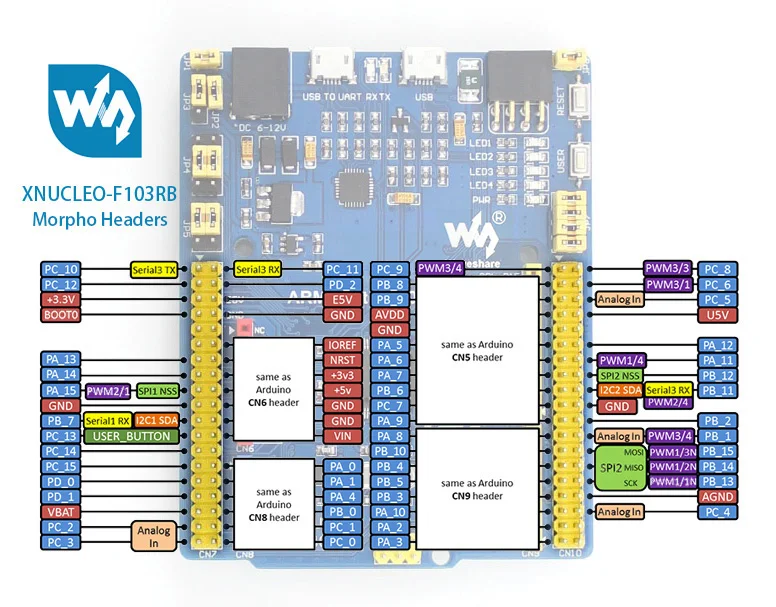

Короткая перемычка для подключения к I/Os, используемая в коде примера Откройте перемычку для подключения к другим пользовательским контактам через перемычки XNUCLEO-F103RB заголовки расширения



XNUCLEO-F103RB фото

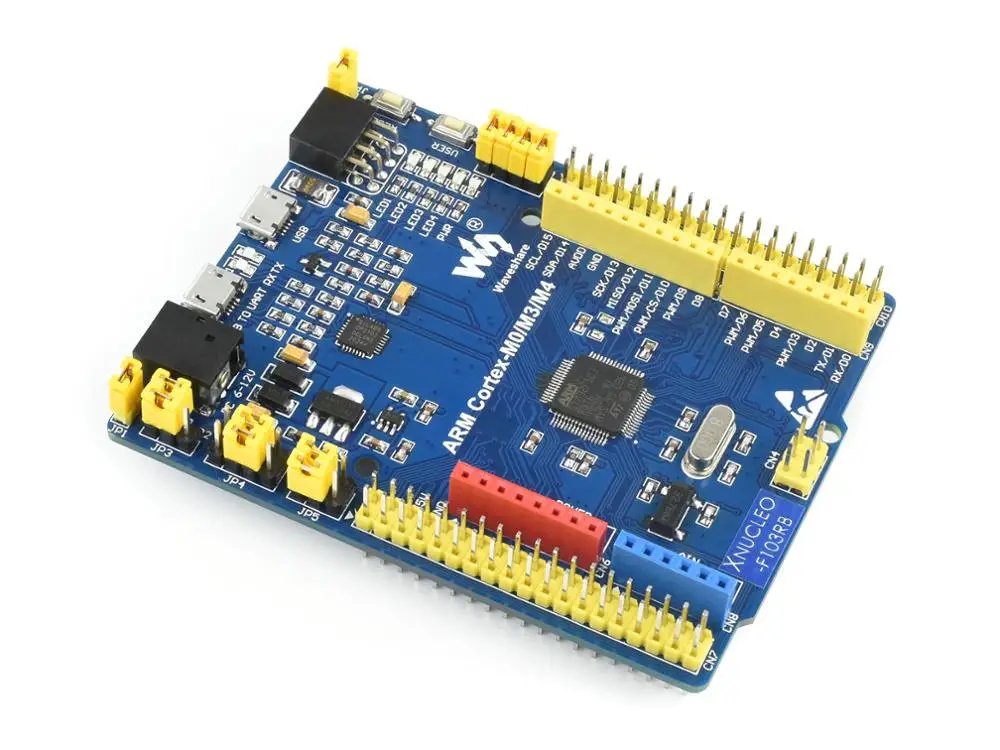

XNUCLEO-F103RB STM32 Совет по развитию
XNUCLEO-F103RB STM32 Совет по развитию
XNUCLEO-F103RB STM32 Совет по развитию (вид сзади)

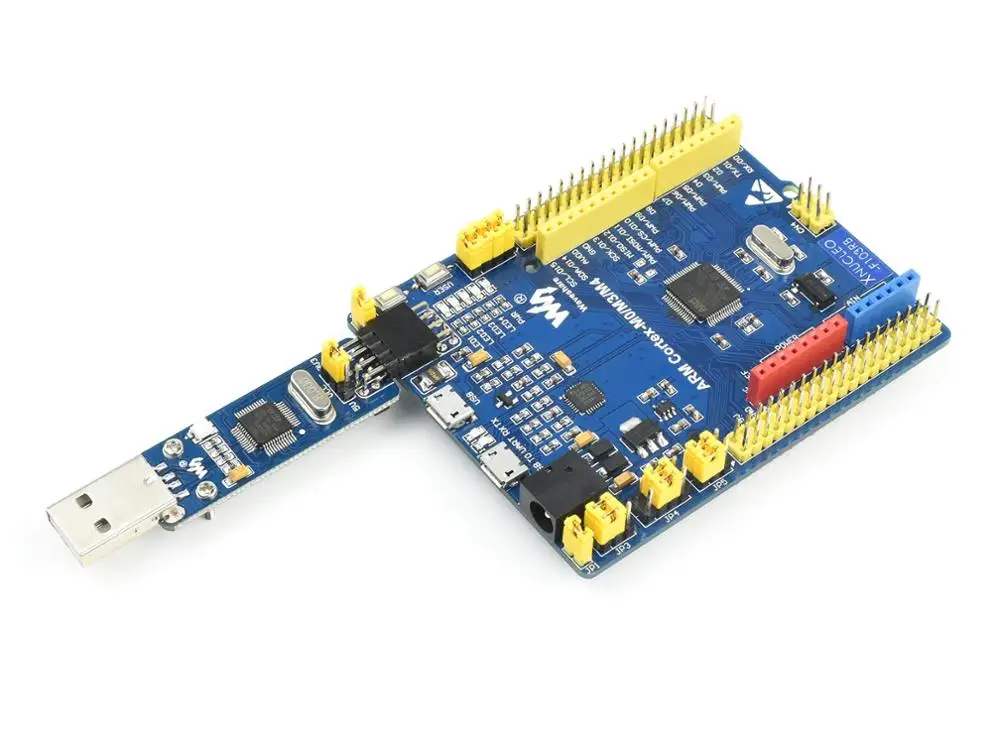

Подключение с ST-LINK/V2 (mini) IO расширительный щит и датчики
Модуль расширения IO

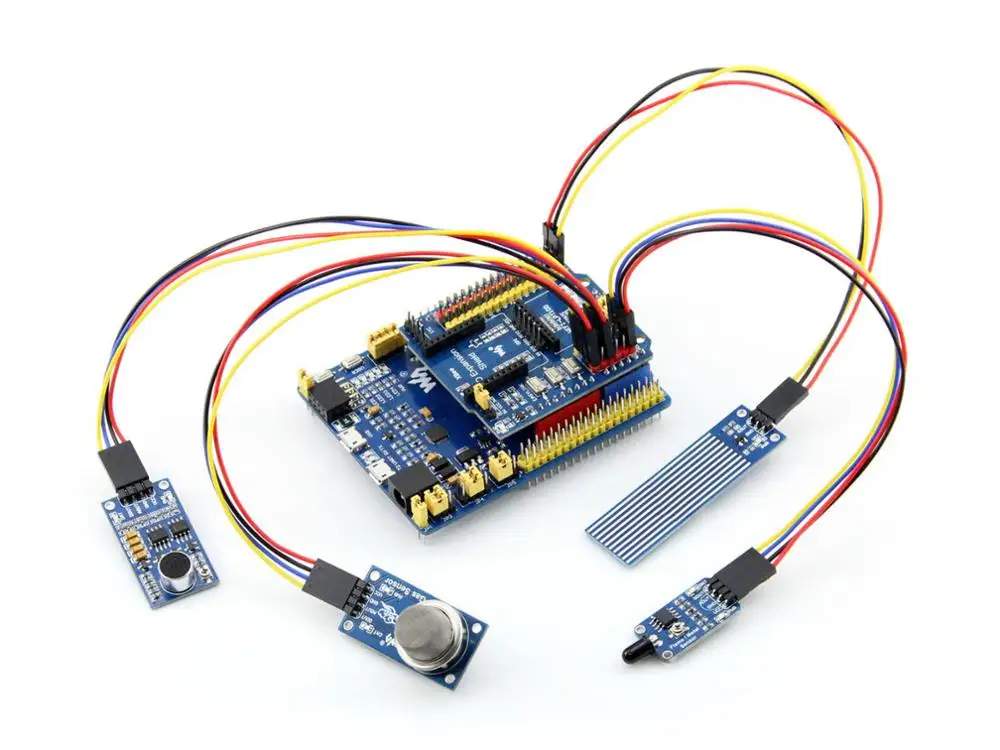

Подключения с датчиками   XNUCLEO-F103RB Размер

Развития ресурсы

Вики: Www.wav eshare.com/wiki/XNUCLEO-F103RB

Посылка содержание

Вес:0,25 кг

XNUCLEO-F103RB x 1 ST-LINK/V2 (mini) x 1 Разъем USB типа A для Micro B кабель x 1 Штепсельная Вилка USB типа A для штепсельного разъема x 1 Расширительный Щит IO × 1 Датчики пакет× 1 шт. -1 шт. 2 3 4 5 6
