Интеллектуальный CNC 3 го поколения 4 оси TB6600 шаговый Драйвер комплект с ЖК

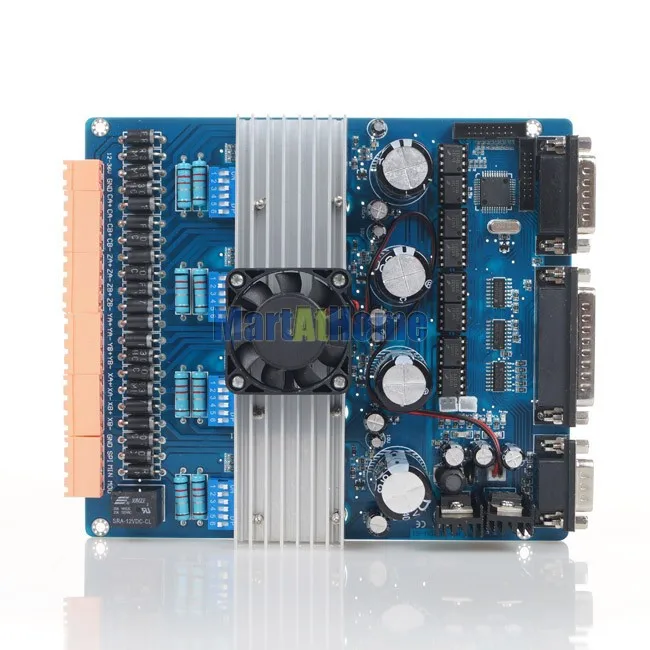

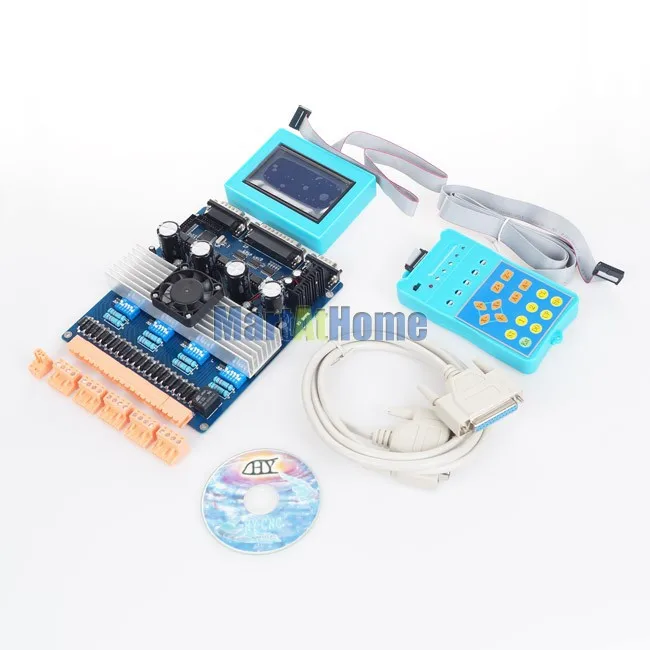

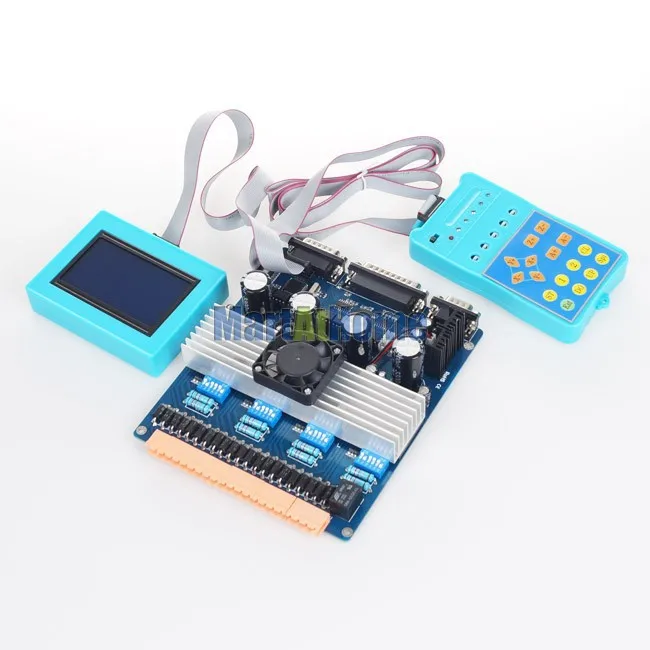

I. Посылка включает в себя: 1 х 3-го поколения 4 осиTB6600HGШаговый драйвер (интеллектуальная версия) 1 х внешняя клавиатура управления (интеллектуальная версия) 1 х внешняя панель дисплея (Универсальная) 1 х параллельный кабель CD-диск-1 шт. II. Описание продукта: По сравнению с предыдущим шаговым драйвером 3-го поколения TB6560AHQ, кроме того, включая все функции, которые имеет шаговый Драйвер 3-го поколения TB6560AHQ, этот недавно вышедший шаговый Драйвер 3-го поколения TB6600HG был специально разработан для больших шаговых двигателей, которые имеют более высокий ток. Если Диапазон тока шаговых двигателей находится в пределах 0,2 ~ 5,0 А, все 2 фазы или 4 фазы Nema17, Nema23, шаговые двигатели Nema24 будут отлично работать с этим новым шаговым драйвером TB6600HG. На самом деле, 3-го поколения TB6600HG Шаговые драйверы имеют два типа версий: одна-интеллектуальная версия, а другая-Профессиональная версия. По сравнению с Умной версией, профессиональная версия в основном имеет две больше функций, чем стандартная версия, одна-"Компьютерная функция записи g-кода", И еще одна-"функция ручной программирования". За исключением этих двух функций, эти два типа версий не имеют других различий. Часть 1: плата шагового драйвера 1. Особенности: -Высокая производительность, экономичность. -Автоматическое уменьшение холостого хода. -Для ручного управления шаговым двигателем оба стандартных и профессиональных водителя были оснащены панелью дисплея и панелью управления. -Автоматически определяет как компьютер, так и панель управления, функции компьютера и панели управления можно переключать разумно друг для друга без каких-либо помех. -Панель дисплея может в режиме реального времени отслеживать бегущий путь g-кода на компьютере или ввода с помощью панели управления, а затем полностью и одновременно отображать изменение каждого оси '(X, Y, Z axis и т. д.) значения на экране. -Обе стандартные версии и профессиональная версия совместимы с программным обеспечением Mach2, Mach3 (по умолчанию), LinuxCNC(EMC2), KCAM4 CNC и т. Д. Кроме того, профессиональная версия также может автоматически отслеживать путь бега G-Code от программного обеспечения CNC (e.g. Mach3, EMC2, KCAM4 и т. д.) компьютера и записи g-кода в чип памяти; Легко повторно запускать g-код для управления шаговыми двигателями без компьютера. -Профессиональная версия также поддерживает ручное программирование через панель управления, при условии ввода необходимых значений на одной оси и записи их в чипе памяти драйвера, И затем выполнить эти записанные значения, чтобы управлять осью, чтобы сделать линейное движение, широко используется на RBI машины, конвейера и так далее. -Автоматическая Отделка инструмента-настройки на оси X, Y, Z через панель управления, без поддержки компьютера. -Совместимость со всеми моторами с 0.2A ~ 5.0A (Пиковый) Номинальный ток, четыре типа регулируемого выходного тока могут быть установлены на плате водителя. -1, 2, 4 (новый режим), 8, 16 регулируемое микроступенчатое управление, двигатели работают более точно и плавно. -Защита от перегрузки, перегрузки по току, перегрева, перенапряжения и пониженного напряжения во избежание повреждения компьютера и устройств. -Полностью закрытая Оптическая изоляция и одночиповый биполярный синусоидальный измельчитель для обеспечения работы моторов при низком уровне шума и вибрации, а также для предотвращения ползучести моторов на низкой скорости. -С одним выходным портом 0 ~ 10 в ШИМ сигнала для регулировки скорости и одним портом управления реле. -5 типов контроля ввода в ручном интерфейсе управления, чтобы установить лимит, Estop, средняя точка-Настройка, резак-Настройка/инструмент-Настройка и т. Д. 2. Технические характеристики: Электрические характеристики

Входное напряжение

12V-45V (Пиковый) постоянного тока

Выходной ток

0.2A-5.0A (пик)

Тип привода

Пульс + направление + Включение управления сигналом (биполярный постоянный ток PWM выход)

Подходящие мотор

Nema17, Nema23, Nema24 (номинальный ток: 0.2A-5.0A)

Вес нетто

305 г (драйвер)

Размеры

173*113*38 мм

Рабочая среда и другие спецификации

Вентилятор охлаждения

Естественное охлаждение или вентилятор форсированного охлаждения

Рабочая среда

Окружающая среда

Избегайте пыли, масляного тумана, коррозионного газа

Температура окружающей среды

0-50 C(32-122 F)

Влажность

40% RH-90% RH

Рабочая температура

70 C(158F) Макс

Температура хранения

-20-65C(4149F)

Общий вес

Прибл. 535 г (Драйвер + панель управления + панель дисплея)

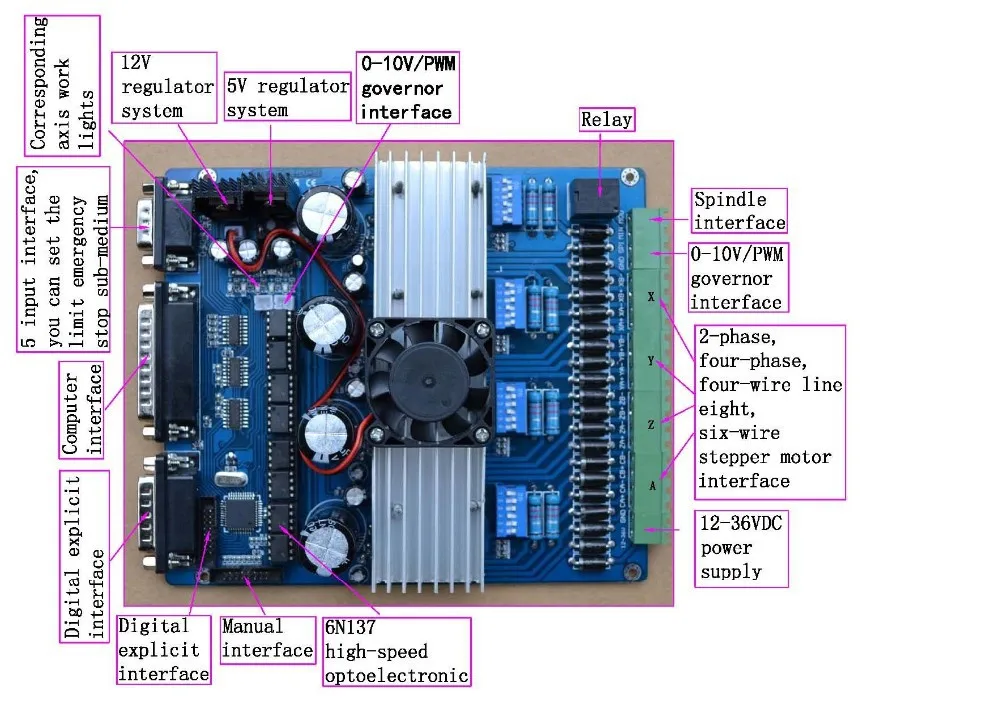

Схема подключения для справки:

3. Более подробная информация Выбор источника питания постоянного тока 12-48 В 12 ~ 24V DC источник питания для Nema 17 шаговых двигателей. 24 ~ 36V DC источник питания для Nema 23 Шагового мотора. 36 ~ 45V DC источник питания для Nema 34 шаговых двигателей.

Высокое (≥ 45 В) напряжение будет легко привести к повреждению водителя и шагового двигателя!

Выходной ток блока питания может быть рассчитан по следующей формуле:

Выходной ток = Номинальный ток шагового двигателя * Количество + 2а

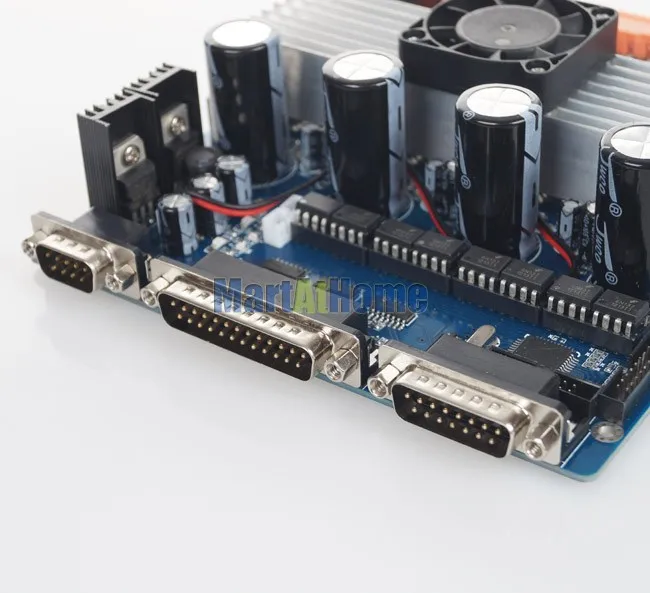

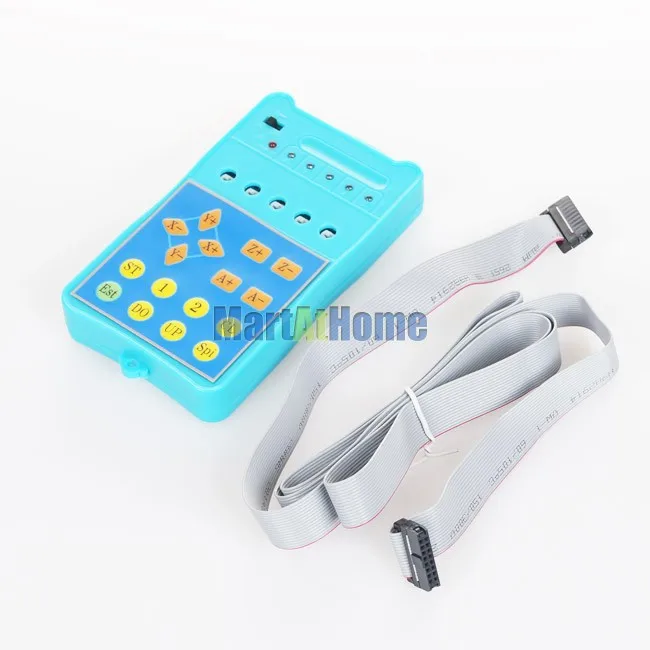

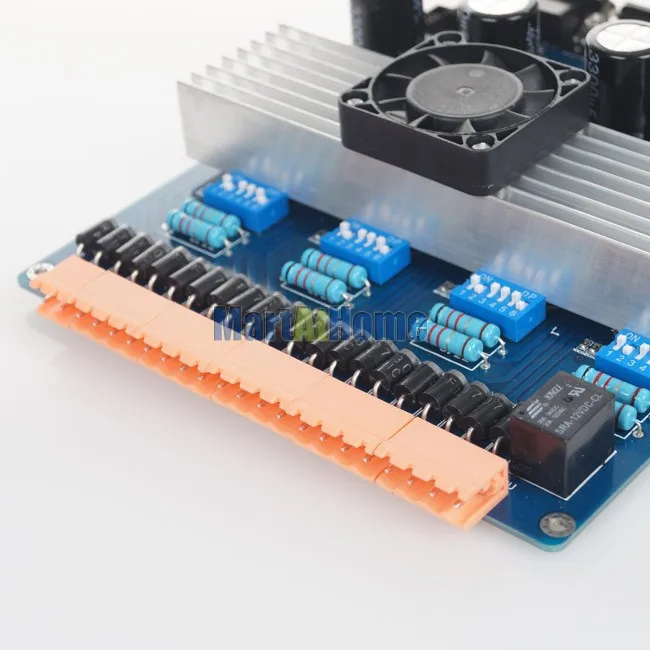

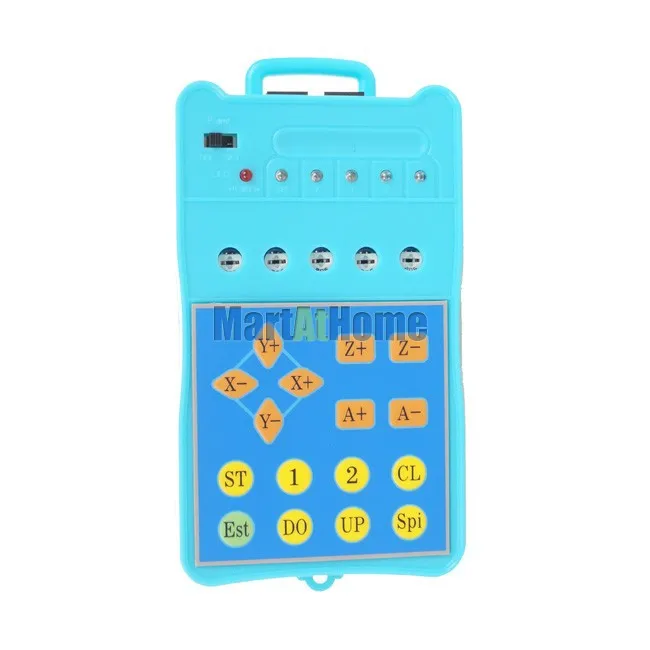

Часть 2: пульт дистанционного управления

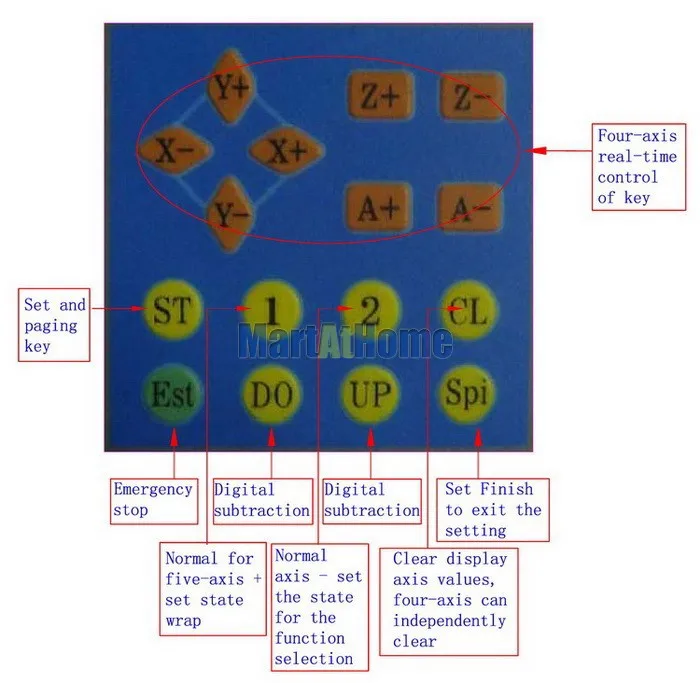

1. Описание: Внешняя импульсная ручка, может автоматически переключать режим управления между компьютером и ручкой, без взаимных помех, не сказать ничего более простого компьютерного управляемого направления. Когда компьютер контролирует движение, может автоматически обнаруживать и маскировать функции управления. Цифровой дисплей может одновременно отслеживать и записывать данные компьютера и данные управления движением ручки. 2. Применение: Пульт дистанционного управления ручкаИнтеллигентая (ый) Версия, Который подходит только дляИнтеллигентая (ый) Версия3/4 оси TB6560 Шаговые драйверы, интеллектуальная версия 3/4 оси TB6600 Шаговые драйверы иИнтеллигентая (ый) ВерсияКоммутационной платы. Вы можете найти водителей в нашем магазине. Если у вас возникнут вопросы, дайте мне знать. 3. Функция: 1) 4 оси и шпиндель имеют Независимый цифровой для ручного контроля скорости, Каждая ось может регулироваться в различных скоростях работы, гибкой работе. (5-канальный генератор импульсов, вы можете вручную изменить номер, чтобы отрегулировать длительность импульса) 2) Поддержка 4 оси ручной Реверсивный управления, их легко надевать ЧПУ инструмент настройки, прямого кроя, а также в автономном режиме эксплуатации оборудования. 3) 1-2 расширительные клавиши, теперь расширенные в клавиши управления пятой осью, по запросу разработайте функцию, которая специфическая спонтанная циркуляция запускает программы, пользователи также могут разработать свои собственные соответствующие Функции, гибкое использование, «Пакетная» также может быть расширена до функции двойного контроля скорости, соответственно регулируйте ускорение и замедление работы 4 оси нажатием кнопок 1 и 2 4) 4 оси работы показывают свет, четко указывая рабочее состояние каждой оси. 5) Шпиндель ручной работы и рабочие огни. 6) Кнопка аварийной остановки. 7) Поставляется с 1,5 метровым соединительным кабелем.

Инструкции по уходу за изделием

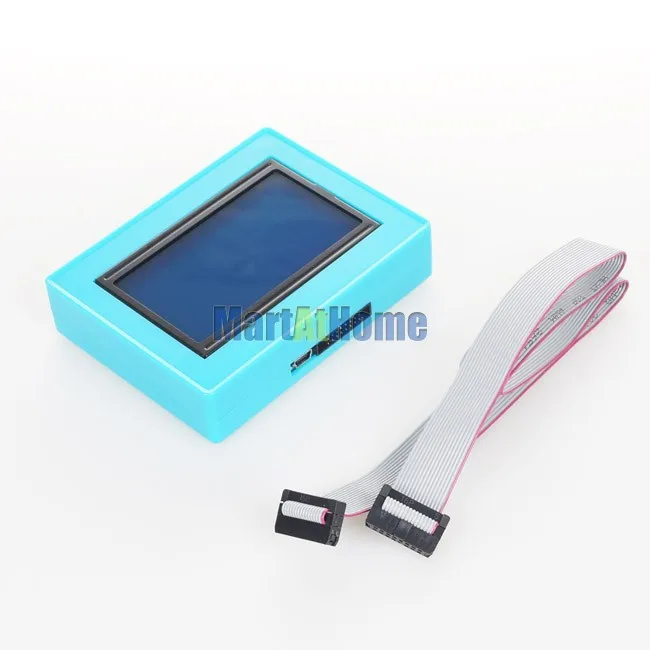

Часть 3: ЖК-дисплей
