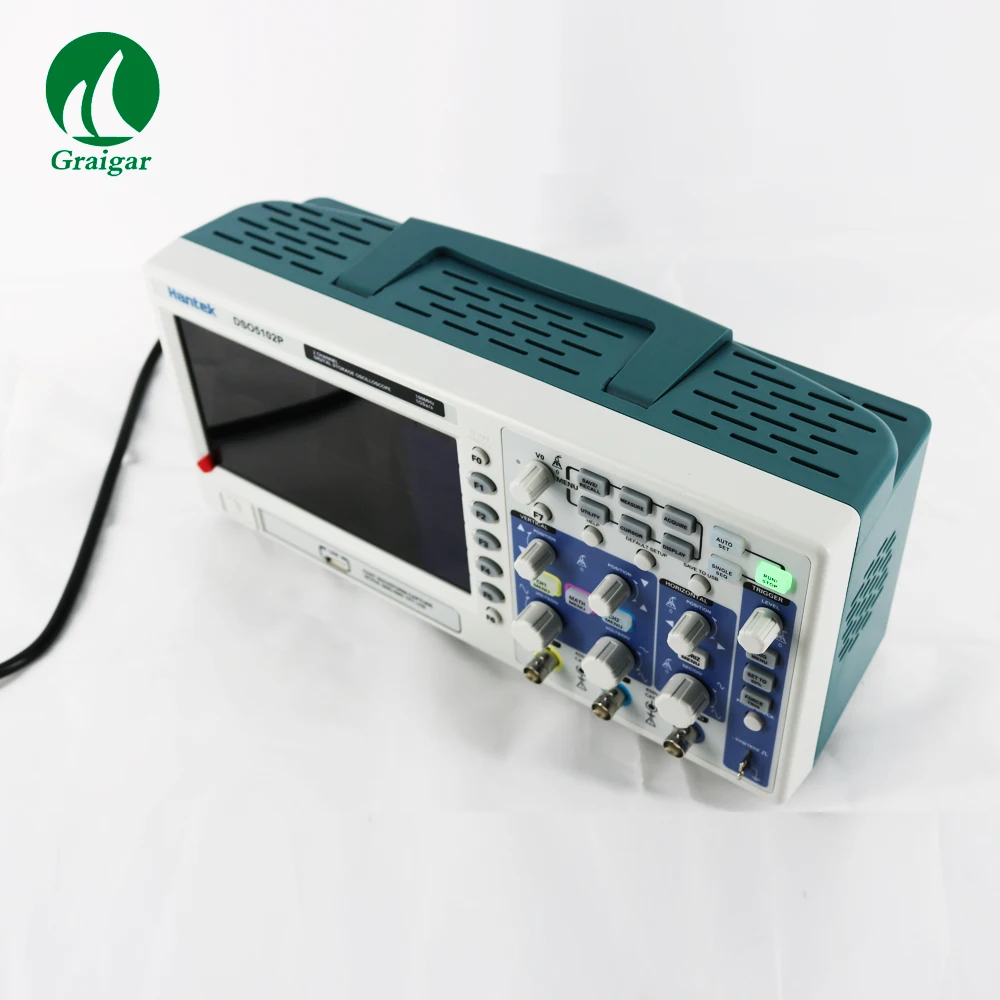

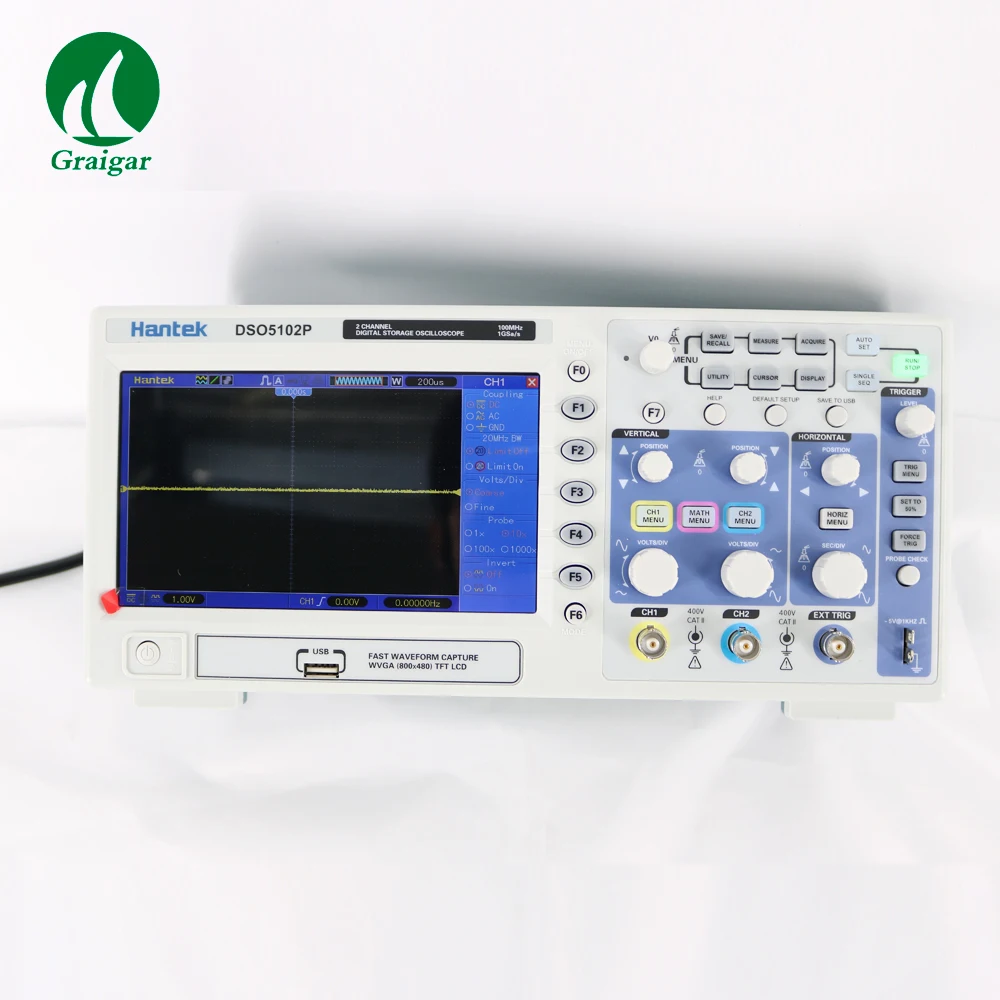

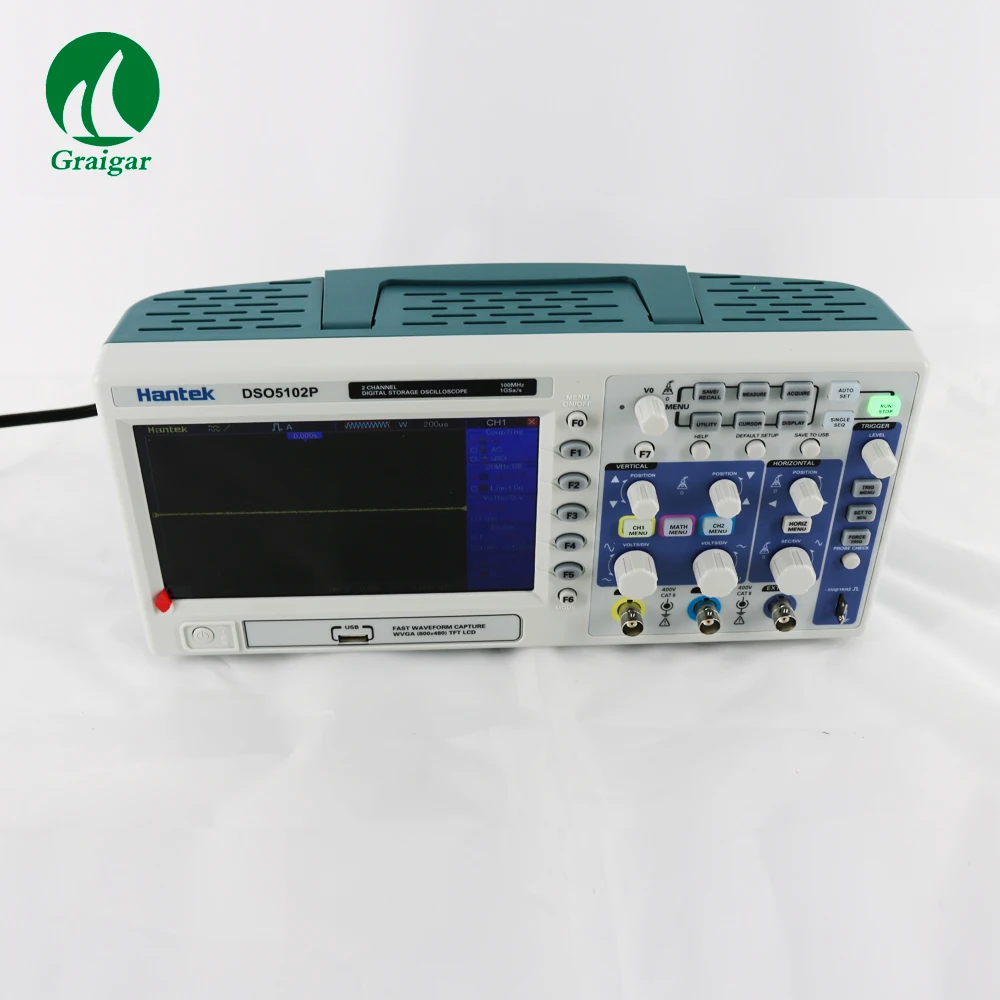

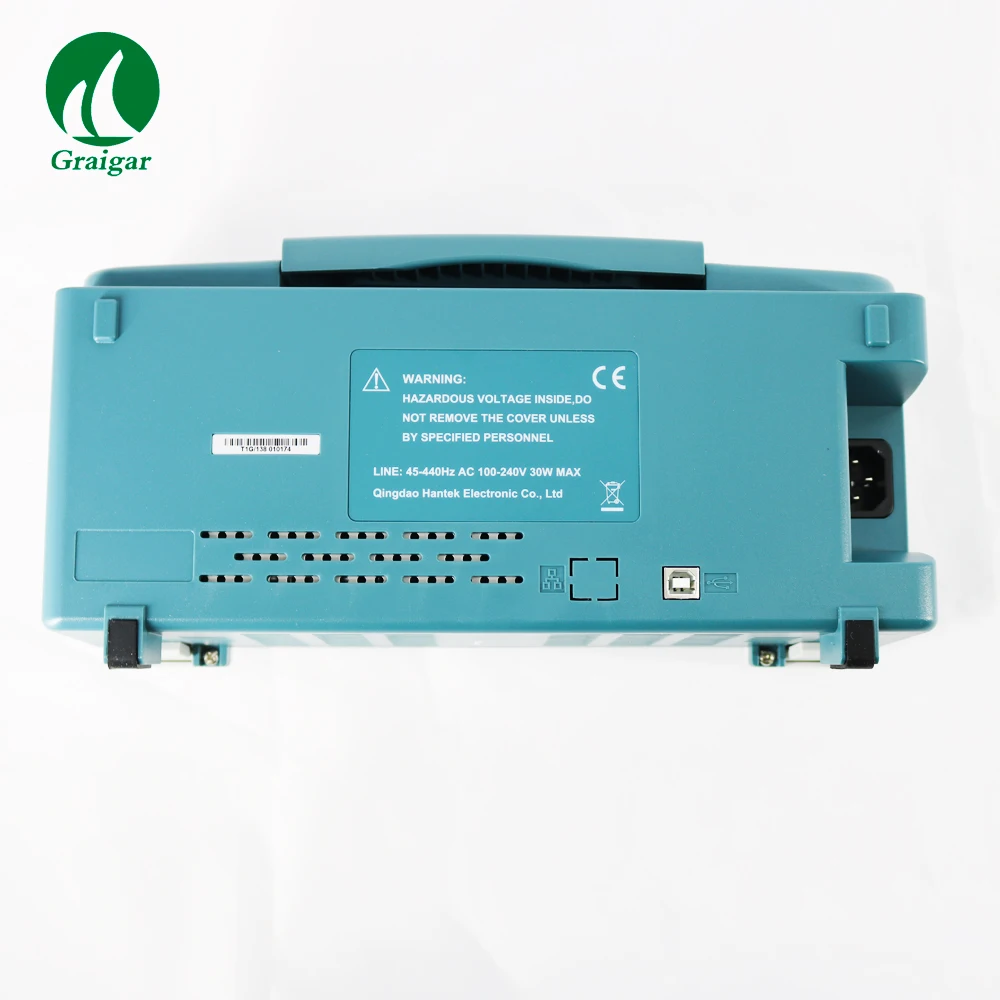

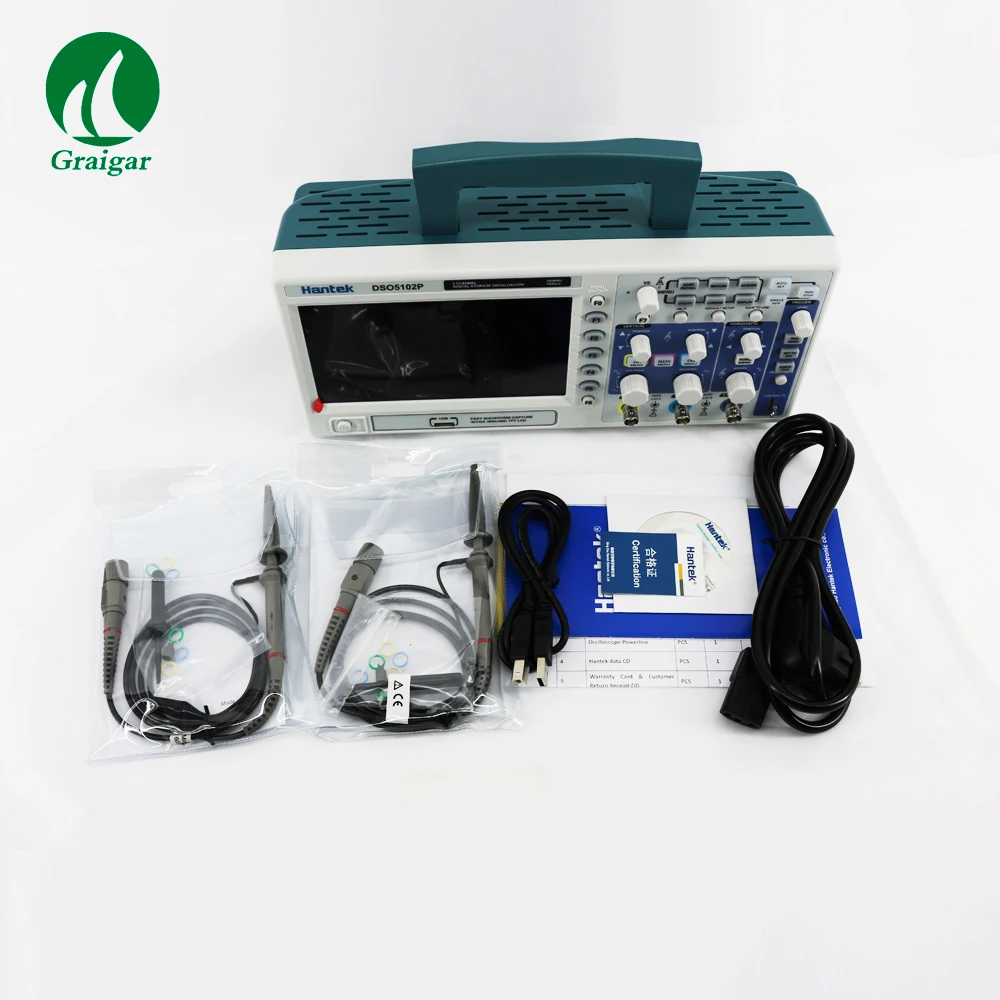

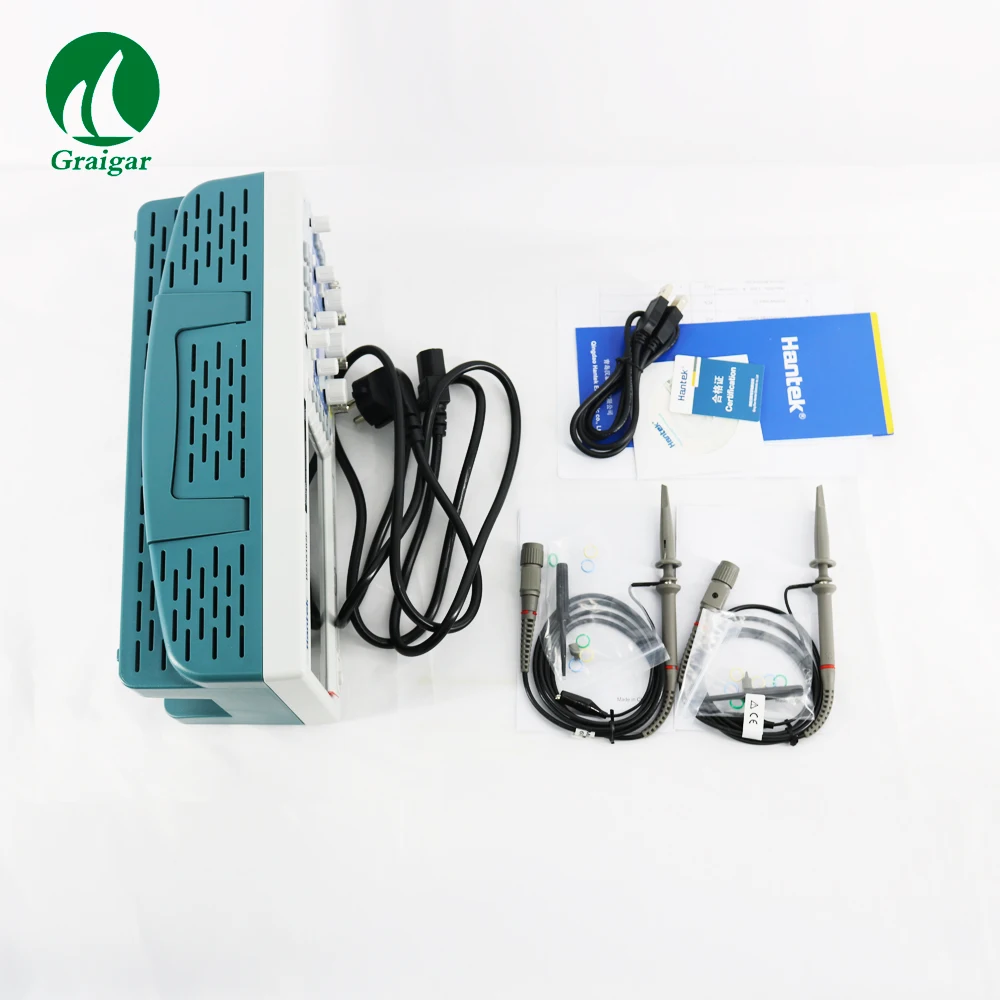

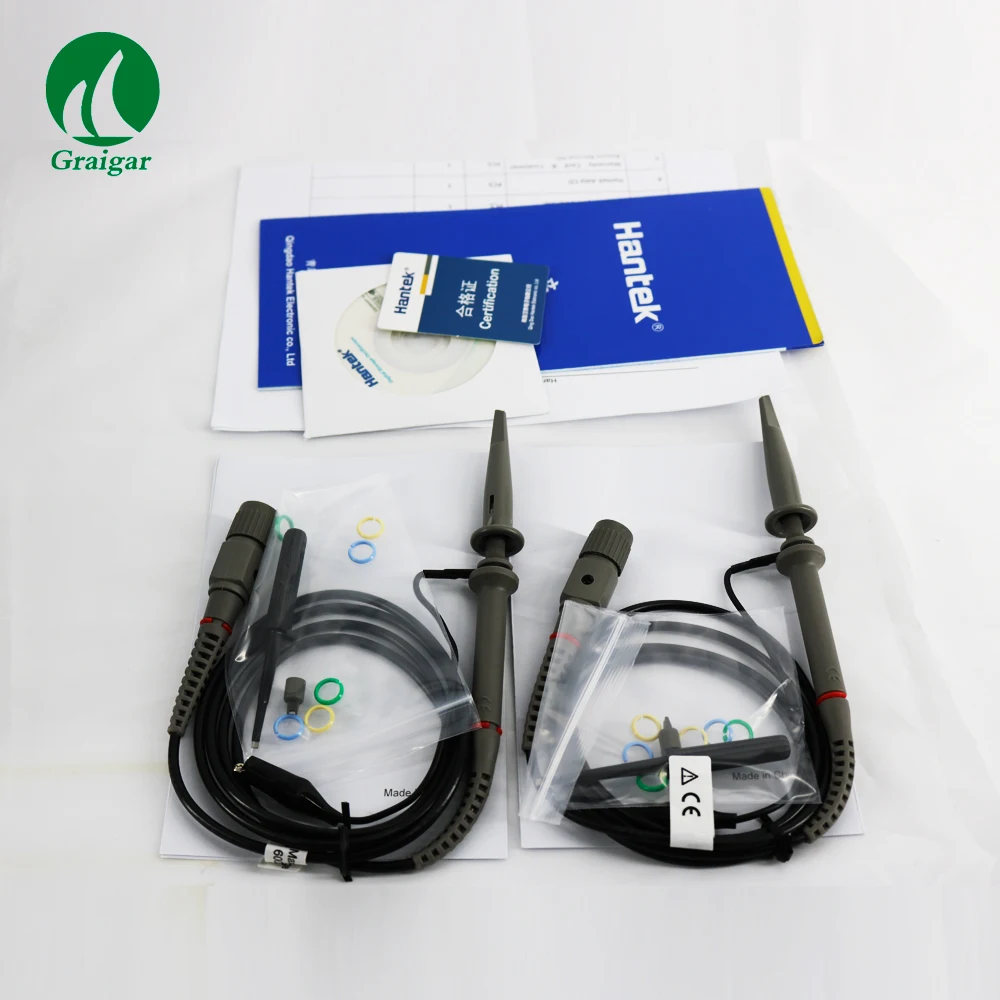

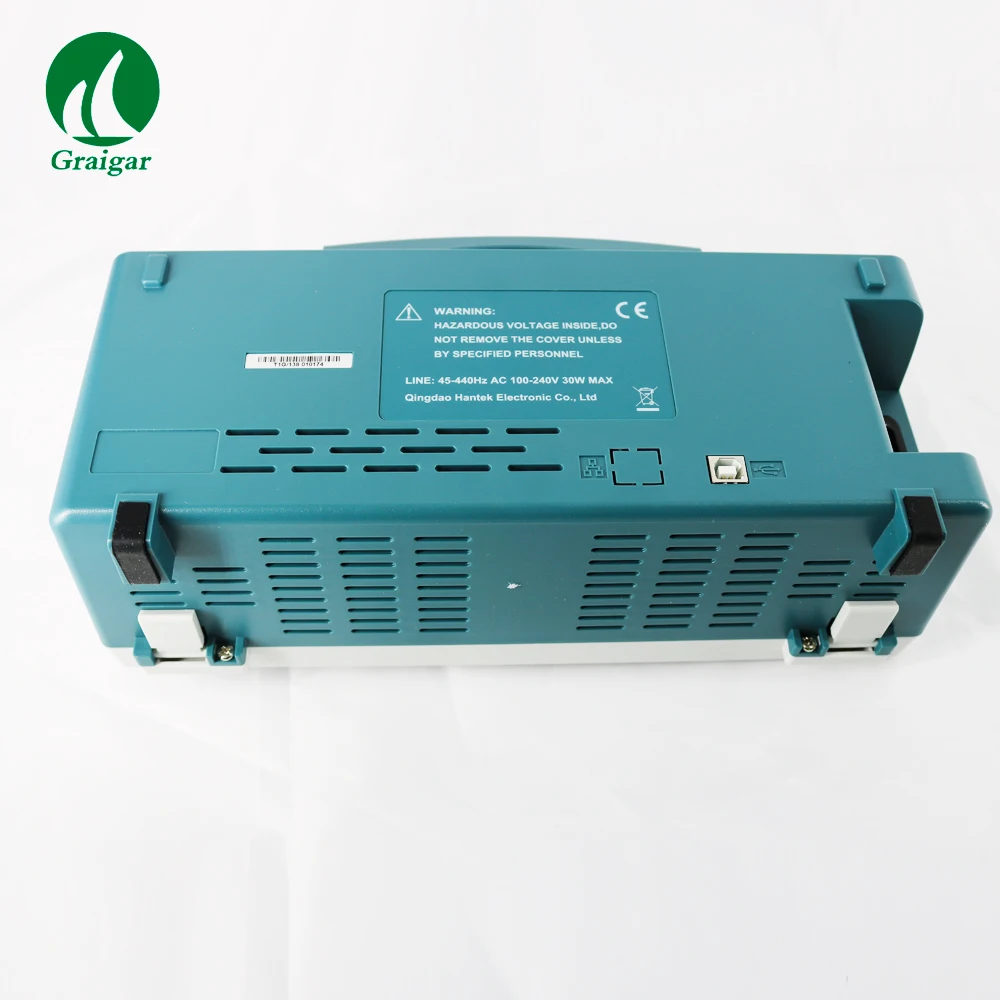

DSO5102P USB цифровой осциллограф 2 канала 100 МГц 1GSa/s

Особенность:

*-Диапазон частот 100 МГц

*-Частота дискретизации в реальном времени 1 ГСА/с

*-Большой цветной дисплей (7,0 дюйма), WVGA(800x480)

*-Длина записи до 40K

*-Режим триггера: край/ширина импульсов/линейное выбираемое видео/наклон/сверхурочное время и т. д.

*-Стандартное подключение хоста и устройства USB

*-Несколько автоматических измерений

*-Четыре Математические Функции, включая стандарт FFTs

*-Предоставляет программное обеспечение для анализа ПК в реальном времени

Спецификация:

Модель

DSO5202P

DSO5102P

DSO5072P

Приобретение

Частота выборки

Образец в реальном времени: 1GS/s
Эквивалентный образец: 25GS/s

Режимы сбора

Нормальный

Только обычные данные

Пиковое Обнаружение

Высокочастотный и Рандон glith захват

Средний

Wavefom Средний, на выбор 4,8,16,32, 64128

Входы

Входная муфта

AC, DC, GND

Импенданс в ямах

1 мΩ ± 2% II20pF ± 3pF

Затухание зонда

1X, 10X

Поддерживаемый коэффициент затухания зонда

1X, 10X, 100X, 1000X

Максимальное входное напряжение

CAT I и CAT II: 300VRMS (10 ×), категория установки;
CAT III: 150VRMS (1 ×);
Категория установки II: питание от 20 дБ/десять лет выше 100 кГц до 13 в, пиковое напряжение переменного тока при 3 МГц * и выше. Для несинусоидальных волновых форм пиковое значение должно быть менее 450 в. Продолжительность перехода выше 300 В должна быть менее 100 мс. Уровень сигнала RMS, включая все компоненты постоянного тока, удаленные через соединение переменного тока, должен быть ограничен 300 В. Если эти значения превышены, возможно повреждение осциллографа.

Горизонтальный

Диапазон выборки

500 мс/с -- 1GS/s

Интерполяция формы волны

(Sin x)/x

Длина записи

40K

Диапазон SEC/DIV

От 2ns/div до 40s/div

4ns/div до 40s/div

Частота выборки и
Точность времени задержки

± 50ppm (при любом интервале ≥ 1 мс)

Диапазон положения

От 2ns/div до 10ns/div;
(-4div x s/div) до 20 мс;

От 20 нс/дел до 80 мкс/дел; (-8div x s/div) до 40 мс;
От 400 мкс/дел до 40s/дел; (-8div x s/div) до s

Точность измерения времени Дельта
(Полная полоса пропускания)

Одиночный снимок, нормальный режим: ± (1 интервал выборки + 100ppm × Чтение + 0.6ns);
> 16 средних значений: ± (1 интервал выборки + 100ppm × считывание + 0,4 нс);
Интервал выборки = s/div ≤ 200

Вертикальный

Вертикальное разрешение

8-битное разрешение, все каналы отображаются одновременно

Диапазон положения

От 2 мВ/дел до 200 мВ/дел, ± 2 в
200 мВ/дел до 5 В/дел, ± 50 в

Полоса пропускания

200 МГц

100 МГц

70 МГц

Время нарастания в BNC (стандартное)

1.8нс

3,5 нс

5нс

Аналоговая полоса пропускания в обычном и среднем режимах на BNC или с датчиком, с подключением постоянного тока

2 мВ/дел до 20 мВ/дел, ± 400 мВ; 50 мВ/дел до 200 мВ/дел, ± 2 в
500 мВ/дел до 2 В/дел, ± 40 В; 5 В/дел, ± 50 в

Математика

+, -, *, /, БПФ

БПФ

Окна: Hanning, Flatop, Rectamgular, Bartlett, Blackman;
1024 точка пробы

Предел полосы пропускания

20 МГц

Низкочастотный отклик (-3 дБ)

≤ 10 Гц при BNC

Точность усиления постоянного тока

± 3% для обычного или среднего режима приобретения, от 5 В/дел до 10 мВ/дел;
± 4% для обычного или среднего режима сбора, от 5 мВ/дел до 2 мВ/дел

Точность измерения постоянного тока,
Средний режим сбора

При нулевом вертикальном смещении выбирается N ≥ 16:± (3% × показания + див + 1 мВ) только 10 мВ/дел или более;
Когда вертикальное смещение не равно нулю, и N≥ 16: ± [3% × (считывание + вертикальное положение) + 1% вертикального положения + div]; добавьте 2 мВ для настроек от 2 мВ/дел до 200 мВ/дел; Добавьте 50 мВ для настроек от 200 мВ/дел до 5 В/дел

Воспроизводимость измерения вольт,
Средний режим сбора

Дельта вольт между любыми двумя средними значениями ≥ 16 волновых форм, приобретенных при одинаковой настройке и условиях окружающей среды

Система запуска

Типы триггеров

Край, видео, импульс, наклон, со временем, альтернатива

Источник триггера

CH1, CH2, EXT, EXT/5, линия переменного тока

Режимы запуска

Авто, обычный, одиночный

Тип соединения

DC, AC, шумоподавление, HF отклонение, LF отклонение

Чувствительность триггера
(Тип триггера края)

DC(CH1,CH2):
1div от постоянного тока до 10 МГц; 1.5div от 10 МГц до 100 МГц; 2div от 100 МГц до полного;
DC(EXT):
100 мВ от постоянного тока до 100 МГц; 200 мВ от МГц до МГц;
DC(EXT/5):
1 В от постоянного тока до 100 МГц; 1,75 в от 100 МГц до 200 МГц;
AC: Ослабление сигналов ниже 10 Гц;
Отклонение ВЧ: Ослабление сигналов выше 80 кГц;
Отклонение НЧ: такие же, как пределы связи с постоянным током для частот выше 150 кГц; Ослабление сигналов ниже 150 кГц

Диапазон уровня запуска

CH1/CH2: ± 8 делений от центра экрана;
EXT: ± 1,2 В;
EXT/5:± 6 в

Точность уровня запуска (типичная) для сигналов с увеличением и падением ≥ 20 нс

CH1/CH2: 0.2div × Вольт/дел в пределах ± 4 делений от центра экрана;
EXT: ± (6% настройки + 40 мВ);
EXT/5: ± (6% настройки + 200 мВ);

Установите уровень до 50% (стандартный)

Работает с входными сигналами ≥ 50 Гц

Триггер видео

Тип видеозапуска

CH1, CH2: амплитуда от пика до пика 2 деления;
EXT: 400 мВ;
EXT/5: 2 в

Форматы сигналов и скорость полей, тип триггера видео

Поддерживает Системы вещания NTSC, PAL и SECAM для любого поля или любой линии

Диапазон Holdoff

100 нс ~ 10 с

Широкоимпульсный триггер

Режим триггера ширины импульса

Срабатывает когда (< , >, =, или & ne;); Положительный или отрицательный импульс

ТРИГГЕРНАЯ точка ширины импульса

Равно: осциллограф запускается, когда задней кромки импульса пересекает уровень триггера.
Не равно: Если импульс уже указанной ширины, триггерной точкой является задней кромкой. В противном случае осциллограф запускается, когда импульс продолжается дольше времени, указанного в качестве ширины импульса.
Меньше: ТРИГГЕРНАЯ точка-это задний край.
Больше, чем (также называется сверхурочным триггером): осциллограф запускается, когда импульс продолжается дольше времени, указанного в качестве ширины импульса

Диапазон ширины импульса

20нс ~ 10 с

Спуск наклона

Режим запуска наклона

Срабатывает когда (< , > , =, или & ne; ); Положительный или отрицательный уклон

Пусковая точка наклона

Равно: осциллограф запускается, когда уклон формы волны равен заданному уклону.
Не равно: осциллограф запускается, когда уклон формы волны не равен заданному уклону.
Меньше: осциллограф запускается, когда уклон формы волны меньше заданного уклона.
Больше, чем: осциллограф запускается, когда уклон формы волны больше заданного уклона.

Временной диапазон

20нс ~ 10 с

Сверхурочный триггер

Со временем режим

Подъем или падающий край

Временной диапазон

20нс ~ 10 с

Альтернативный триггер

Триггер на CH1

Внутренний триггер: край, ширина импульса, видео, наклон

Триггер на CH2

Внутренний триггер: край, ширина импульса, видео, наклон

Счетчик частоты запуска

Разрешение считывания

6 цифр

Точность (стандартная)

± 30ppm (включая все ошибки частоты и ± 1 ошибки подсчета)

Диапазон частот

Подключение переменного тока, от 4 Гц минимум до номинальной полосы пропускания

Источник сигнала

Ширина импульса или режимы триггера края: все доступные источники триггера
Счетчик частоты измеряет источник запуска всегда, в том числе когда приостанавливается захват осциллографа из-за изменений в статусе запуска или завершение захвата одного снимка.
Режим триггера ширины импульса: осциллограф считает импульсы значительной величины внутри окна измерения 1s, которые квалифицируются как вызываемые события, например, узкие импульсы в импульсном шлейфе ШИМ, если установлено в <режим, а ширина установлена на относительно небольшое время.
Режим триггера края: осциллограф считает все края достаточной величины и правильной полярности.
Режим триггера видео: счетчик частоты не работает.

Мерка

Измерение курсора

Разница напряжения между курсорами: & Delta;V
Разница во времени между курсорами: & Delta;T
Взаимный & Delta;T в герцах (1/& Delta;T)

Автоматическое измерение

Частота, период, среднее значение, Pk-Pk, Cycli RMS, минимум, максимум, Время нарастания, время падения, + ширина импульса,-ширина импульса, Delay1-2Rise, Delay1-2Fall, + долг, -Duty, Vbase, Vtop, Vmid, Vamp, Overshoot, Preshoot, Preiod Mean, Preiod RMS, FOVShoot, RPREShoot, B WIDTH, FRF, FFR, LRR, LRF, LFR, LFF

Дисплей

Тип дисплея

7-дюймовый 64K цветной TFT (диагональный жидкокристаллический)

Разрешение дисплея

800 по горизонтали на 480 по вертикали

Контрастность дисплея

Регулируемая (16 передач) с индикатором хода

Выход компенсатора зонда

Выходное напряжение (стандартное)

Около 5 В/с в ≥ 1 МОм нагрузки

Частота (стандартная)

1 кГц

Питание

Напряжение питания

100-120VACRMS(± 10%), 45 Гц до 440 Гц, CATII
120-240VACRMS(± 10%), 45 Гц до 66 Гц, CATII

Потребляемая мощность

<30 Вт

Предохранитель

2А, категория T, 250 В

Экологический

Температура

Работа: от 32F до 122F (от 0 до 50c);
Нерабочий: от-40F до 159.8F (от-40C до + 71C)

Метод охлаждения

Конвекция

Влажность

+ 104F или ниже (+ 40C или ниже): ≤ 90% относительной влажности;
От 106F до 122F (от + 41C до 50C): ≤ 60% относительная влажность

Высота

Эксплуатация: менее 3000 м (10000 футов);
Без применения: менее 15000 м (50000 футов)

Механический

Размеры

Длина 385 мм, ширина 200 мм, высота 245 мм

Вес

3,5 кг (с упаковкой); 2,08 кг (без упаковки)
