NVUM3 V2 Mach3 USB 200KHz CNC 3-осевая плата управления движением Breakout Лер для серводвигателя

NVUM3 V2Mach3 USB 200 кГц ЧПУ 3 оси управления движением карты коммутационная плата контроллер для шагового двигателя системы

I. Комплектация:

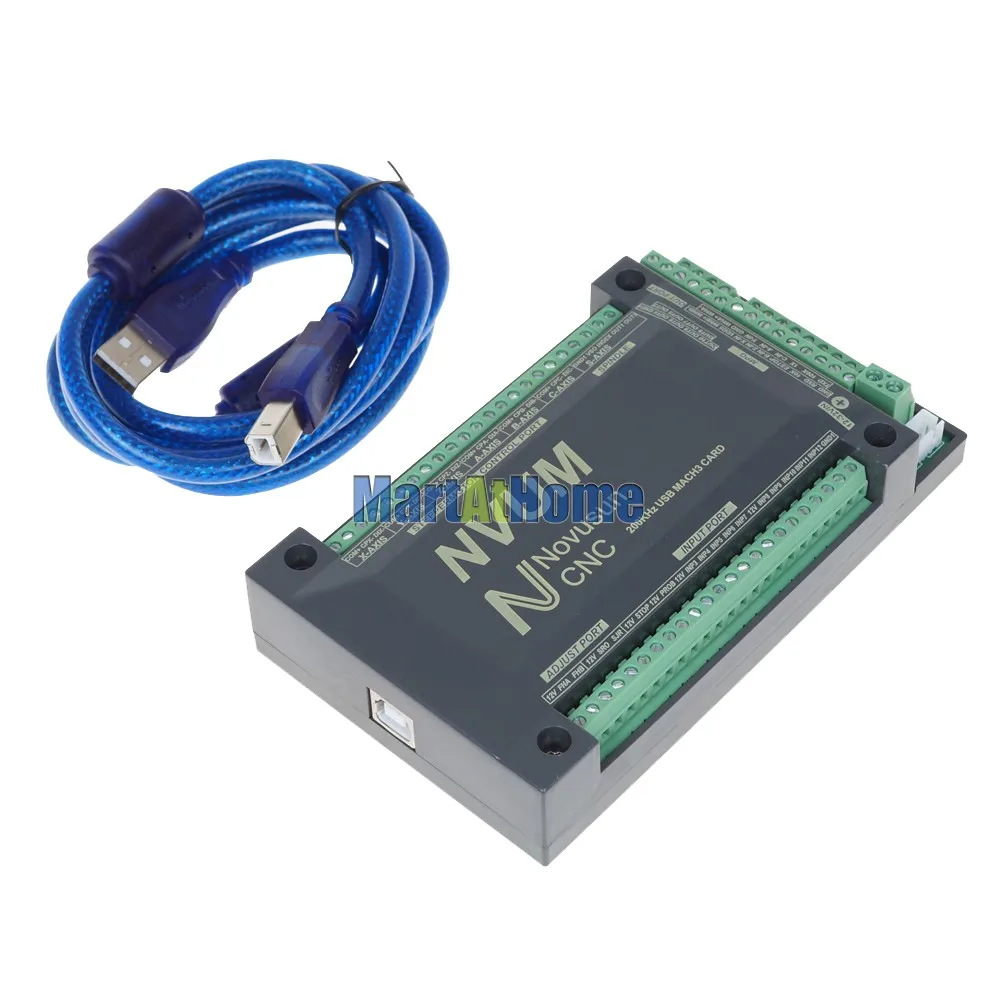

1 х ЧПУ 3 оси 200 кГц USB MACH3 коммутационная плата NVUM3 V2

USB кабель (1 шт.);

CD-диск-1 шт.(Mach3 Version3.043.066, инструкции, плагин)

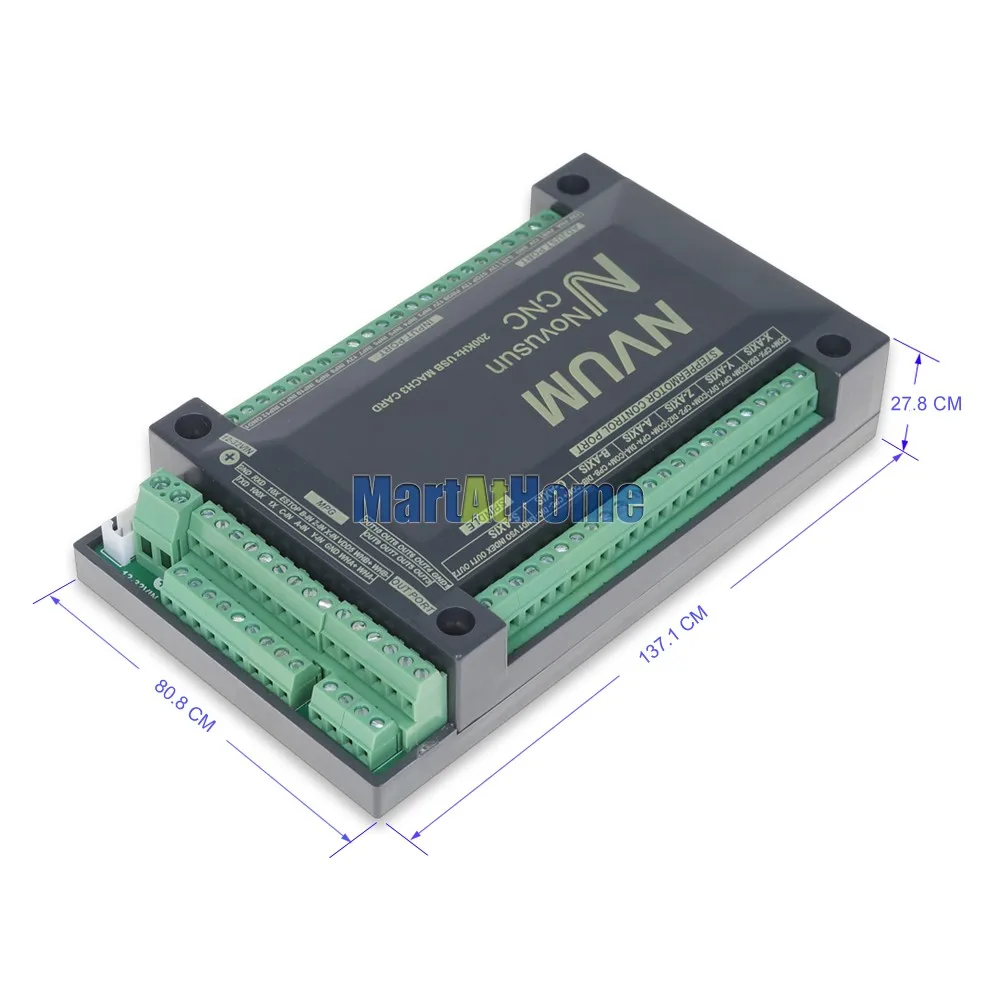

II. Описание: NVUM3 V2 3 оси USB mach3 200 кГц управления движением карты. Серия NVUM V2.1-это контроллеры движения 3-6 осей, которые мы потратили 4 года на проектирование. Он поддерживает программное обеспечение Mach3 и стандартный MPG. Этот контроллер движения принимает дизайн ARM. Конструкция ARM включает в себя коммуникацию, кодеаналитику, базовый алгоритм и генерацию импульсов. Продуманный дизайн, удобная работа. III. Спецификация: С пультом дистанционного управления USB; 12 портов фотоэлектрический изолированный входной интерфейс для обычных цифровых данных; 10 портов фотоэлектрический изолированный выходной интерфейс для обычных цифровых данных; 1 порт 0-10 В Скорость вращения шпинделя аналоговый выходной интерфейс (можно изменить на PWM выход); Может поддерживать 3 с одноосным шаговым систем, 200 кГц импульсный выход для каждой оси; Рычаг управления движением; Основное устройство 12-32 В вход источника питания постоянного тока; Ток должен выше, чем 0.5A; Совместим с MPG входом, поддерживает цифровой дисплей MPG от нашей компании. Характеристическая вязкость полимера. Внешний вид, структура и размер: Эта карта управления движением с герметичной структурой корпуса. В нижней части 4 отверстия для установки. Мы можем зафиксировать 4 шт отверстий диаметром 4 мм на шкафу и установить контроллер в шкаф. Внешний вид контроллера соответствует рис. 1-1 и рис. 1-2: Общий размер продукции составляет 163,1 мм * 80,8 мм * 27,8 мм; Размер нижней установки 101,4 мм * 42,5 мм V. Определение и метод подключения: Как показано выше, подключение контроллера включает интерфейс питания, интерфейс подключения Ethernet, интерфейс MPG, шаговый/сервопривод выходной интерфейс управления, выходной интерфейс управления шпинделем, estop и ограниченный переключатель и инструмент настройки входной интерфейс и так далее. Теперь мы описываем их в деталях, как показано ниже. VI. Область применения: Может работать с контроллером ЧПУ для различных малых и средних средств автоматизации оборудования и инструментов. Обработка различных красочных узоров, таких как тиснение пластины, подошвы плесень, кнопки плесень, молнии плесень, шаблон штамп и текст штамповки, штамповки оборудования, стеклянные формы. Рекламные индустрии, такие как тарелки, знаки, архитектурные модели, значки, значки, таблички, панели, логотип, цифры, знаки, ремесло украшения, мебель и украшения. Для портретной, Пейзажной, каллиграфической надписи, печати и других скульптур графического искусства, Инталия, рельефный контур, рельефное производство. VII. Substantival объяснение: Когда работает NVEM, где будет много английской аббревиатуры, теперь мы перечислим все из них для Вашего любезного ознакомления: Из мультфильма «Холодное сердце»:Регулировка подачи: во время рабочего процесса, значение F уже установлено, и нужно отрегулировать скорость подачи тока, тогда мы можем отрегулировать значение FRO, чтобы воплотить его в жизнь. SRO:Регулировка скорости вращения шпинделя: во время рабочего процесса, значение S уже установлено, и нужно отрегулировать текущую скорость вращения шпинделя, и тогда мы можем отрегулировать значение SRO, чтобы понять это: Текущая скорость S # = Настройка S * SRO. SRJ:Регулировка скорости вращения шпинделя Во время рабочего процесса, так как ручная скорость уже установлена, и нам нужно регулировать скорость тока, и невозможно зафиксировать значение во время работы, затем мы можем изменить значение SRJ, чтобы воплотить его в жизнь. Текущая ручная скорость FS # = Настройка ручной скорости * SRJ. F:Скорость подачи, единица мм/мин. Например F = 200, означает каждую минуту кормления 2000 мм. S:Скорость вращения шпинделя. Единица-рад/мин. Например S = 20000, означает 20000 оборотов в минуту. Оси X координат Перемещение по оси Y координат Перемещение по оси Z координат Ось координат Ось координат C оси координат Готовые:ReadyMode. В режиме мы можем сделать любую работу, включить обработку или изменение значений или начать второй режим. Сброс:Режим сброса. В этом режиме он должен остановить каждую работу. Шаг:Ручной режим шага. Каждая ось может вести ручную работу в этом режиме. MPG:MPG режим. Каждая ось может вести работу MPG в этом режиме.
