Автоматическое реле уровня жидкости отсутствие воды и защита от перелива

Автоматическое реле уровня жидкости отсутствие воды и защита от перелива

Этот продукт имеет функцию контроля впрыска, контроля выпота, отсутствия защиты воды иКонтроль соединения как инъекций, так и выпадения. Вы можете использовать его как для системы водоснабжения, так и для дренажной системы. Это может помочь вам защитить перерасход жидкости для высокого уровня воды или повреждения насосом холостого хода для слишком низкого уровня воды. Его можно использовать как в промышленности, так и дома.

Мощность: 220В/380В

Нагрузка: 20A

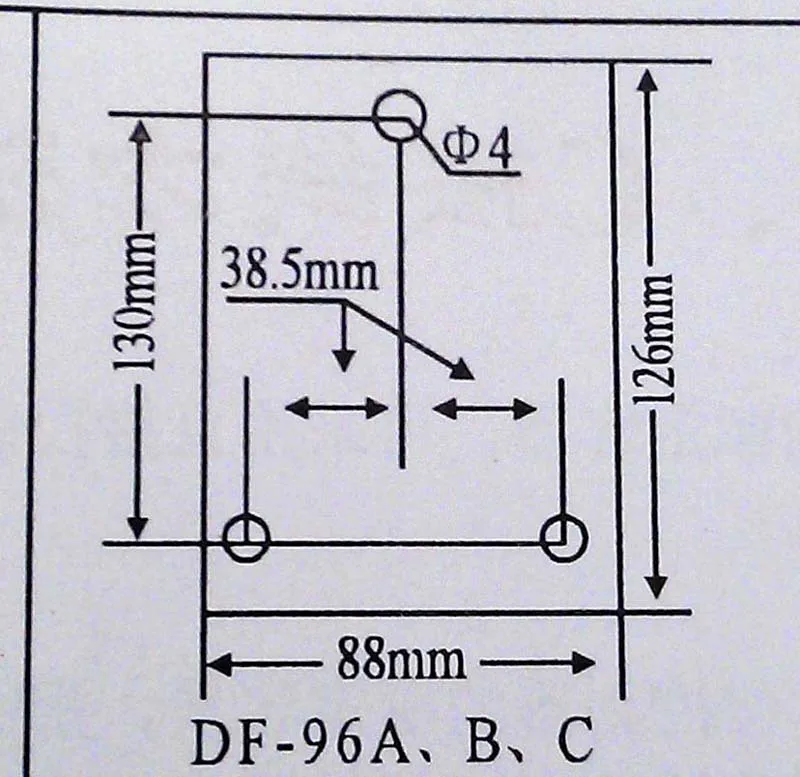

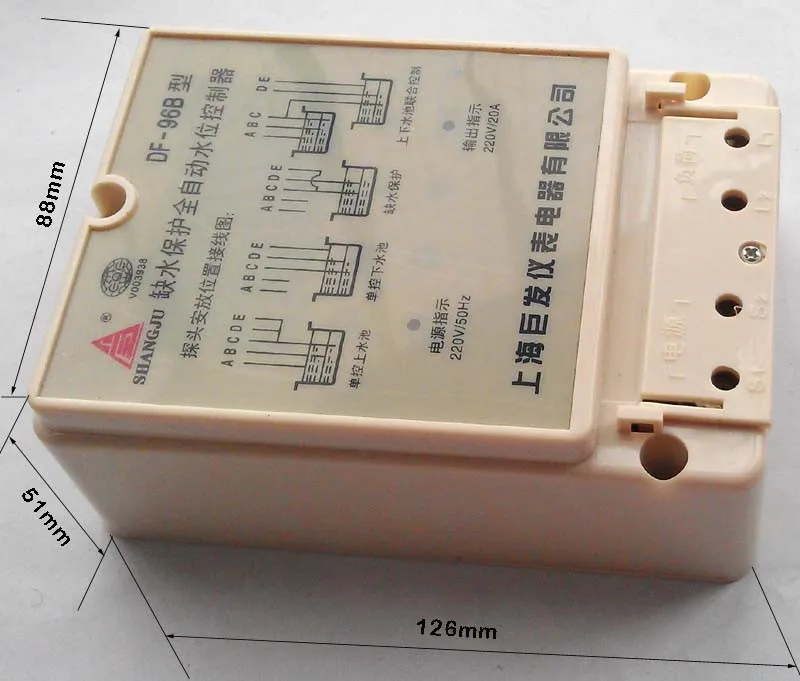

Размер: 126*88*51

Тип крепления: настенный (мы также можем поставить тип направляющей)

Примечание: Этот контроллер уровня жидкости без зонда. Вы можете  jУсть удаляет около 1 см длины изоляционного корпуса в конце электрического провода. Провод будет вашим зондом.

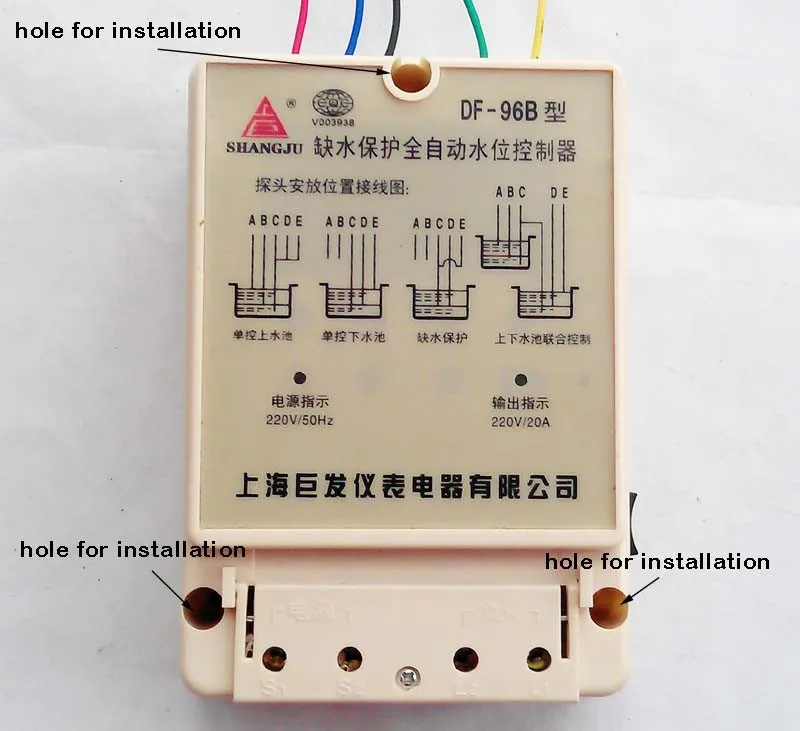

Есть 3 отверстия для установки.

Есть 3 позиции на ваш выбор, автоматическое, выключенное и включено. Отсоедините винт, чтобы разобрать крышку для проводки.

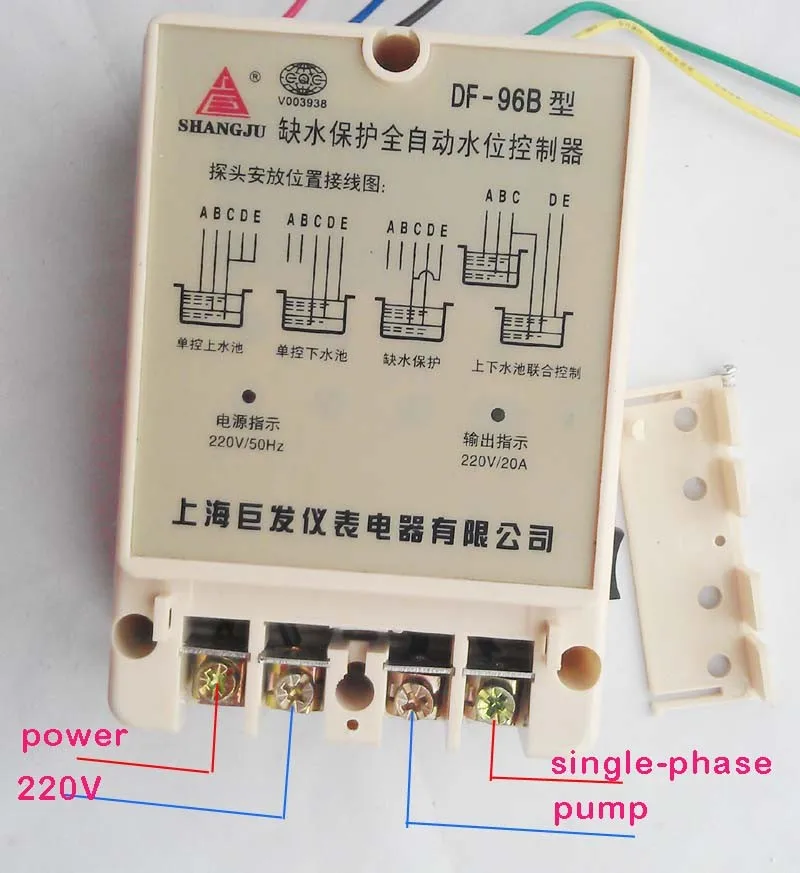

2 Контактора с левой стороны предназначены для подключения с мощностью 220 В переменного тока. Контакты с правой стороны предназначены для подключения к насосам.

Провод в 5 видов цветов. Каждый стенд расположен в системе уровня жидкости. Например, красный провод стоит для линии. Пожалуйста, проверьте положение каждого цвета в инструкции по установке.

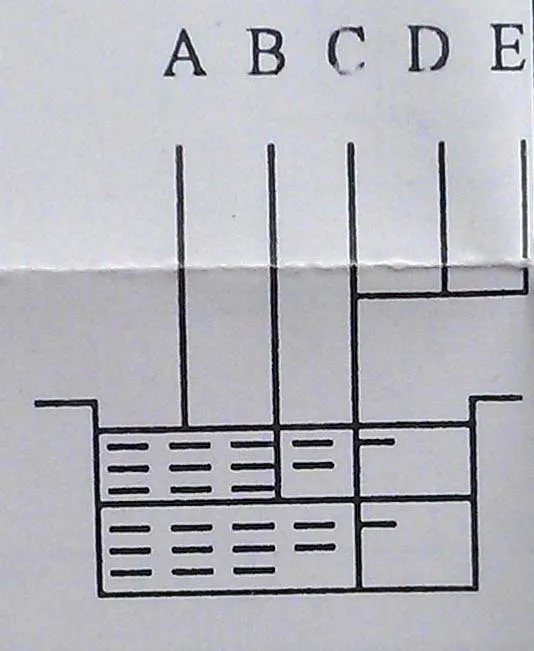

Инструкция по установке для контроля впрыска:

Линия A (красная) должна быть установлена на уровне жидкости. Когда жидкость дойдет до точки, жидкость свяжется с зондом. Контроллер автоматически выключит насос.

Линия B (синяя) должна быть установлена на более низком уровне жидкости. Когда жидкость ниже точки B, жидкость изолируется от зонда. Контроллер автоматически включит насос и начнет впрыск.

Линия C (черная) должна быть установлена на земле резервуара для жидкости, это самый низкий уровень жидкости.

Линия D (зеленая) и линия E (желтая) соединяются с линией C.

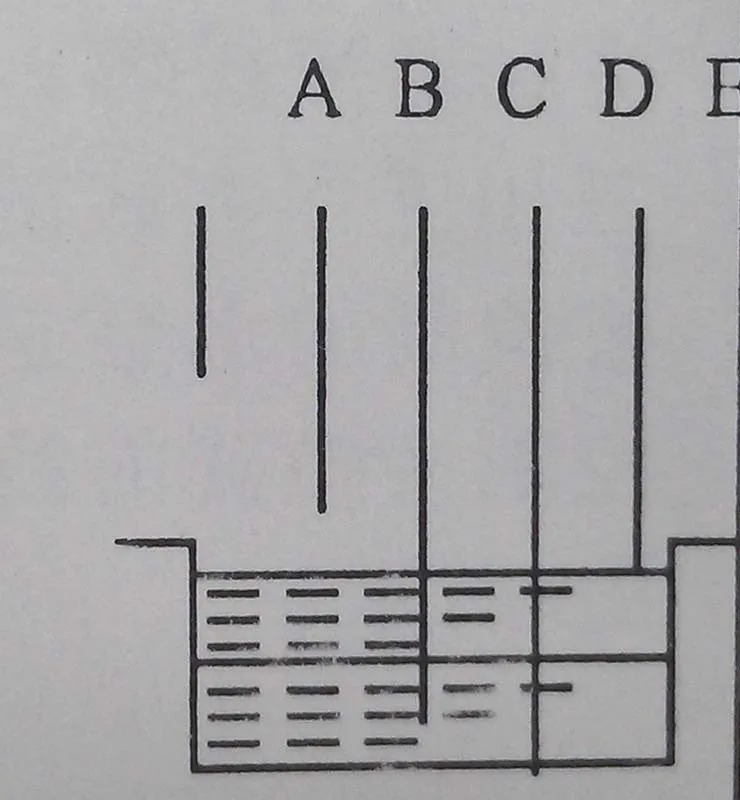

Инструкция по установке для контроля выпадения:

Линия E (Желтый) Следует установить на уровень жидкости. Когда жидкость достигнет точки E, жидкость свяжется с зондом. Контроллер автоматически включит насос и начнет сливать жидкость.

Линия D (зеленая) должна быть установлена на более низком уровне жидкости. Когда жидкость ниже точки D, жидкость изолируется от зонда. Контроллер автоматически выключит насос и остановитсяСлив жидкости.

Линия C (черная) должна быть установлена на земле резервуара для жидкости, это самый низкий уровень жидкости.

Линия A (красный) и линия B (синий) подключаются к ничего.

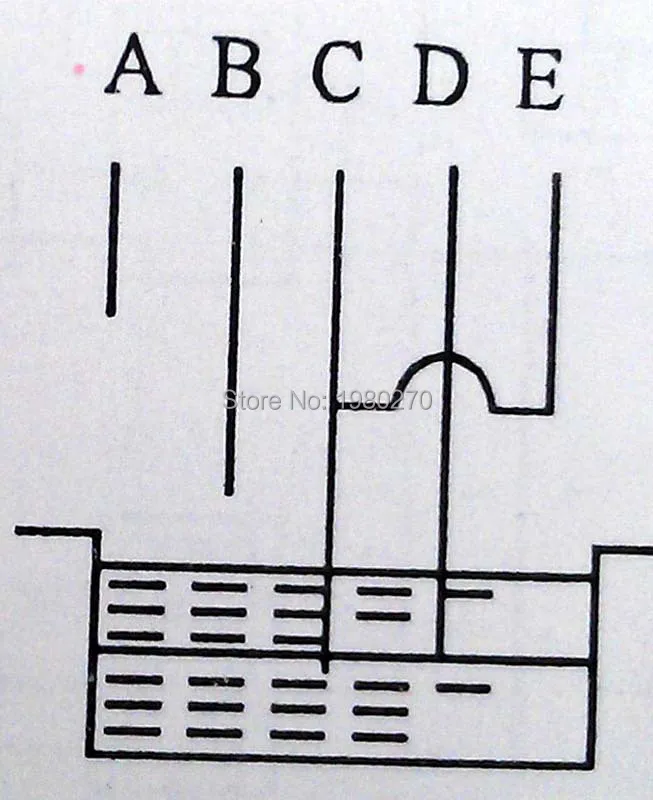

Инструкция по установке из-за отсутствия контроля жидкости:

Линия C (черный) и линия D(Зеленый)Должен быть установлен наНижний уровень жидкостиРезервуара.Когда жидкость нижеНижний уровень жидкости , Один из зондов изолирует от жидкости. Реле внутри будет принимать меры и выключать выходЦепь.

Линия E (Желтый) Напрямую подключается к линии C (черный).

Линия A (красный) и линия B (синий) подключаются к ничего.

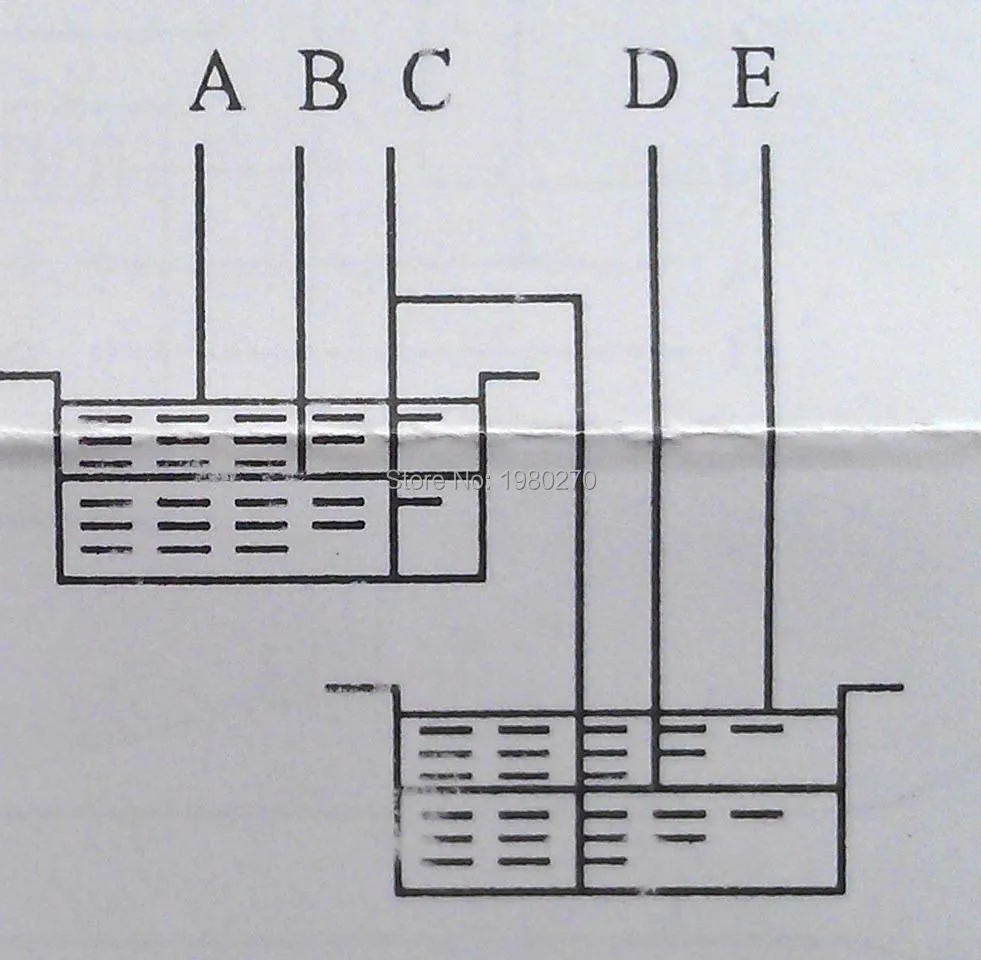

Инструкция по установке для контроля соединения как инъекций, так и выпадения:

Линия А (красная) должна быть установлена на верхний уровень жидкости в резервуаре для инъекций. Когда жидкость дойдет до точки, жидкость свяжется с зондом. Контроллер автоматически выключит насос.

Линия B (синяя) должна быть установлена на более низком уровне жидкостиРезервуар для жидкости для инъекций. Когда жидкость ниже точки B, жидкость изолируется от зонда. Контроллер автоматически включит насос и начнет впрыск.

Линия C (черный) является общей линией заземления как резервуара для инъекций, так и бака для выпадения. Он должен быть установлен на земле жидких резервуаров, это самый низкий уровень жидкости.

Линия D (зеленый)Следует установить на нижний уровень жидкостиРезервуар для жидкости. Когда жидкость ниже точки D, жидкость изолируется от зонда. Контроллер автоматически выключит насос и прекратит слив жидкости.

Линия E (желтая) должна быть установлена на верхний уровень жидкости в баке. Когда жидкость дойдет до точки E, жидкость свяжется с зондом. Контроллер автоматически включит насос и начнет сливать жидкость. Если вы не хотите сливать воду, линия E должна подключаться ни к чему.

Схема подключения для различных насосов:

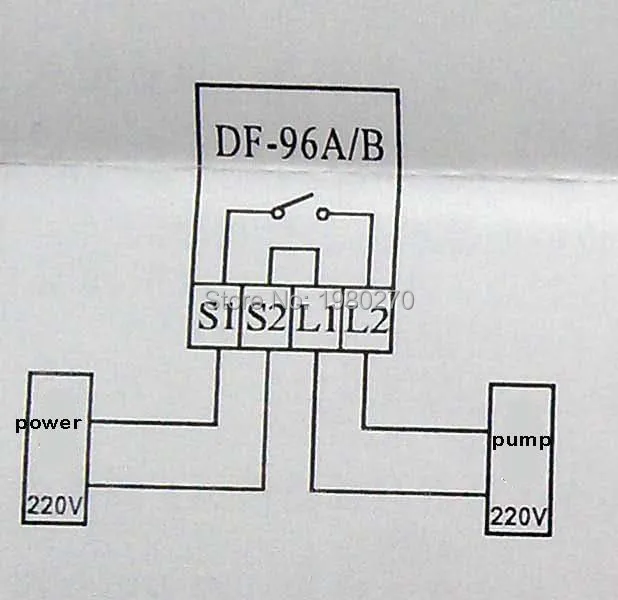

1. Для насоса с низким энергопотреблением, вы можете подключить насос к контроллеру напрямую.

2. Для насоса с большим энергопотреблением, вам нужно использовать контактор с напряжением катушки 220 В.

3. Для 3-фазного насоса необходимо использовать контактор.

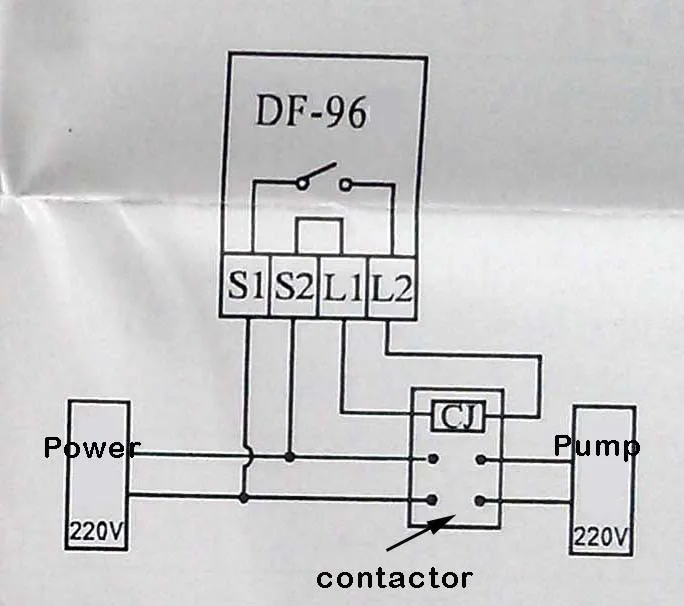

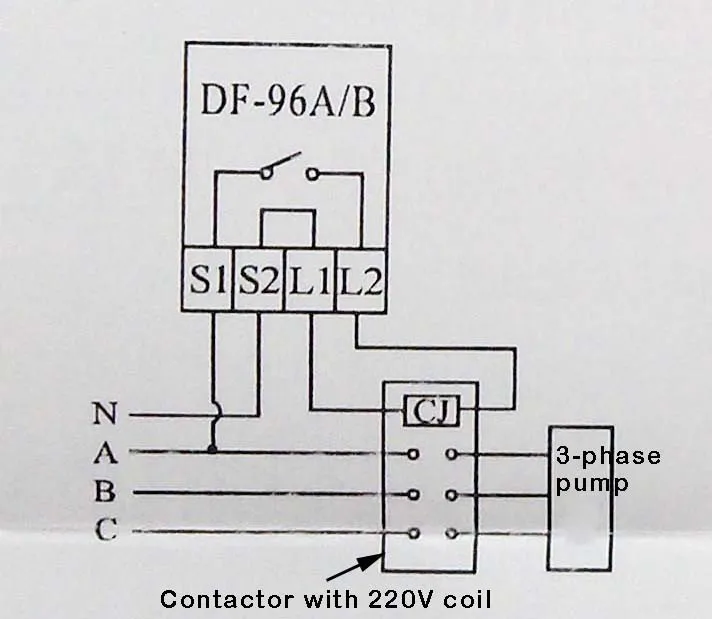

Ниже приведена схема подключения контактора к напряжению катушки 220В.

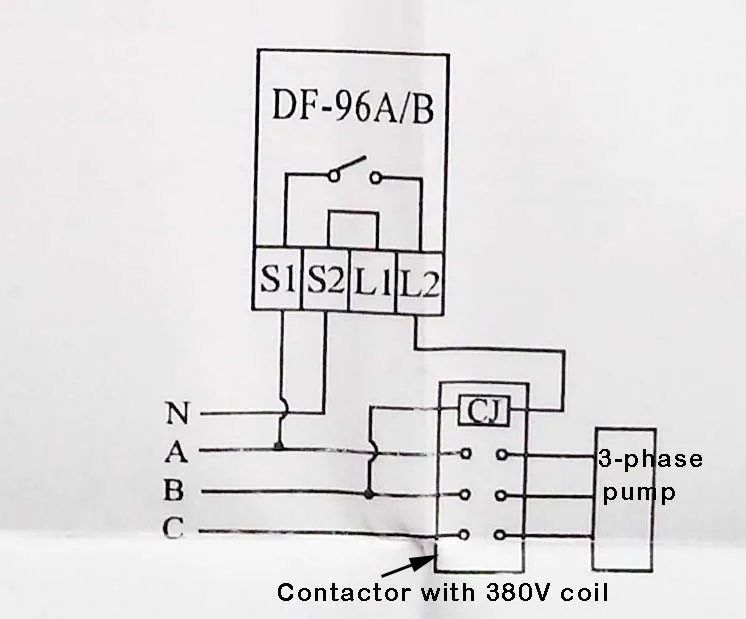

Ниже приведена схема подключения контактора к напряжению катушки 380В.

Если вы просто хотите контроллер уровня жидкости для режима впрыска или режима выпадения, вы выбираете следующий продукт. Мы можем предложить лучшую цену.

Если вы хотите больше количества, пожалуйста, свяжитесь с нами.

Для всех продуктов, продаваемых в нашем магазине, мы предоставляем бесплатную послепродажную техническую поддержку!
