Waveshare GSM/GPRS/GPS щит (B) на основе SIM808 USB к UART преобразователь совместимый с

Запрещенные производителем модулей SIMCOM, мы не можем отправлять этот продукт или предоставлять техническую поддержку в следующие страны/регионы: Иран, Северная Корея, Куба, Пакистан, сирийская. GSM/GPRS/GPS щит (B), поставляется с адаптером питания штепсельной вилки США Обзор

GSM/GPRS/GPS щит (B)Основан на четырехдиапазонном GSM/GPRS/GPS модуле SIM808.

Особенности

Общие

Совместимость с Leonardo, NUCLEO, XNUCLEO Встроенный USB в UART конвертер CP2102 для UART отладки 5 светодиодов для указания рабочего состояния модуля Бортовой уровень напряжения постоянного тока в переменный конвертер, поддержка удаленного подключения к 3,3 V и 5V системы Две SIM карты разъем карты для 1,8 V/3V сим-карты Автоматическое обнаружение Baudrate (1200bps ~ 115200bps) Bluetooth 3,0, поддерживает передачу данных через Bluetooth RTC с интерфейсом питания Обновление прошивки через USB Управляйте через команды AT (3GPP TS 27.007,27.005, и SIMCOM улучшен НА командах) Поддержка набора sim-приложений: GSM 11,14 выпуск 99 Рабочее напряжение: 6 ~ 12 В Рабочая температура: -40 °C ~ + 85 °C Температура хранения: -45 °C ~ + 90 °C

GSM/GPRS

Группа GSM 850/EGSM 900/DCS 1800/шт 1900 МГц Четырехдиапазонный автоматический поиск Совместим с gsm-фазой 2/2 + Светодиод мощность Класс 4 (2 Вт @ GSM 850/EGSM 900 МГц) Класс 1 (1 Вт @ DCS 1800/шт 1900 МГц) GPRS связь GPRS мульти-слот класса 12 (по умолчанию) GPRS мульти-слот класс 1 ~ 12 (настраиваемый) Данных GPRS характеристика Скорость нисходящего канала: максимум 85,6 кбит/с Скорость соединения: максимум 85,6 кбит/с Схемы кодирования: CS-1 \ CS-2 \ CS-3 \ CS-4 Поддержка PAP (протокол аутентификации паролем) для PPP подключения Встроенный протокол TCP/IP Поддерживает pbcch Поддерживает газированные безалкогольные напитки скорость передачи данных: 2,4/4,8/9,6/14,4 кбит/с Поддерживает USSD SMS Поддержка: режим MT/MO/CB/Text/PDU Хранение SMS: sim-карта Аудио Режим кодирования голоса/декодирования: Половина скорости \ полная скорость \ Улучшенная полная скорость \ Адаптивная скорость передачи данных Поддерживает функцию подавления эха Поддерживает подавление шума

GPS

Тип приемника 22 канала отслеживания каналов 66 приобретение каналов GPS L1 C/A код Чувствительность Отслеживание: -165 дБм Холодный запуск: -148 дБм Время на первое исправление Холодный запуск: 30s (typ.) Горячие старты: < 1s Теплый старт: 28s Точность Горизонтальное положение по уровню поверхности: <2,5 м КЭП What's on Board

SIM808 модуль MIC29302 микросхема CP2102:USB UART конвертер SMF05C:ТЕЛЕВИЗОРЫ Диода 1N5408:Бортовой выпрямителя SIM808 функциональный шпильки Arduino разъем расширения USB UART интерфейс Разъем питания постоянного тока GPS антенного разъема Bluetooth антенного разъема Обновление прошивки интерфейс GSM разъем антенны Две SIM карты разъем карты 3,5 мм наушники/разъем для подключения микрофона GPS индикатор состояния Индикатор CP2102 UART Tx/Rx Чистая индикатор: Быстро мигает при запуске модуля Мигает медленно после того, как GSM регистр преуспевает Мощность индикатор Мощность переключатель SIM808 кнопка включения/выключения:Нажмите кнопку и удерживайте в течение 1s для запуска/выключения SIM808 Кнопка сброса UART переключатель выбора,Выберите управление SIM808 через: CP2102 UART контакты интерфейса Arduino SIM808 UART конфигурации: SIM_TX: SIM808 UART TX SIM_RX: SIM808 UART RX IOREF выбор мощности:Настройте уровень напряжения UART Фото

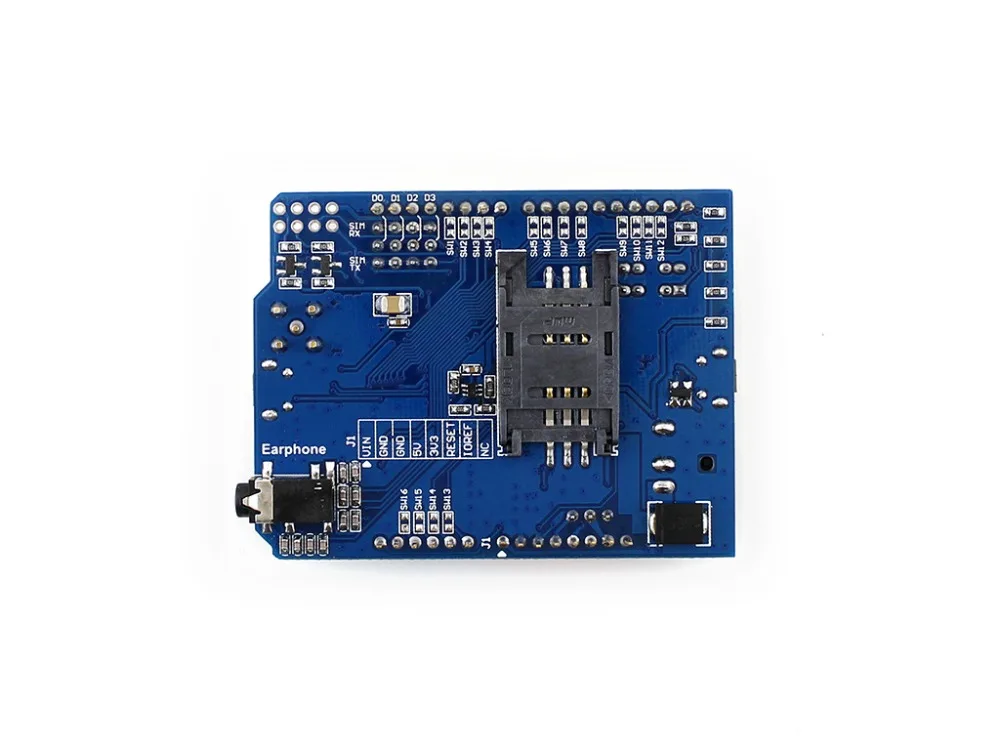

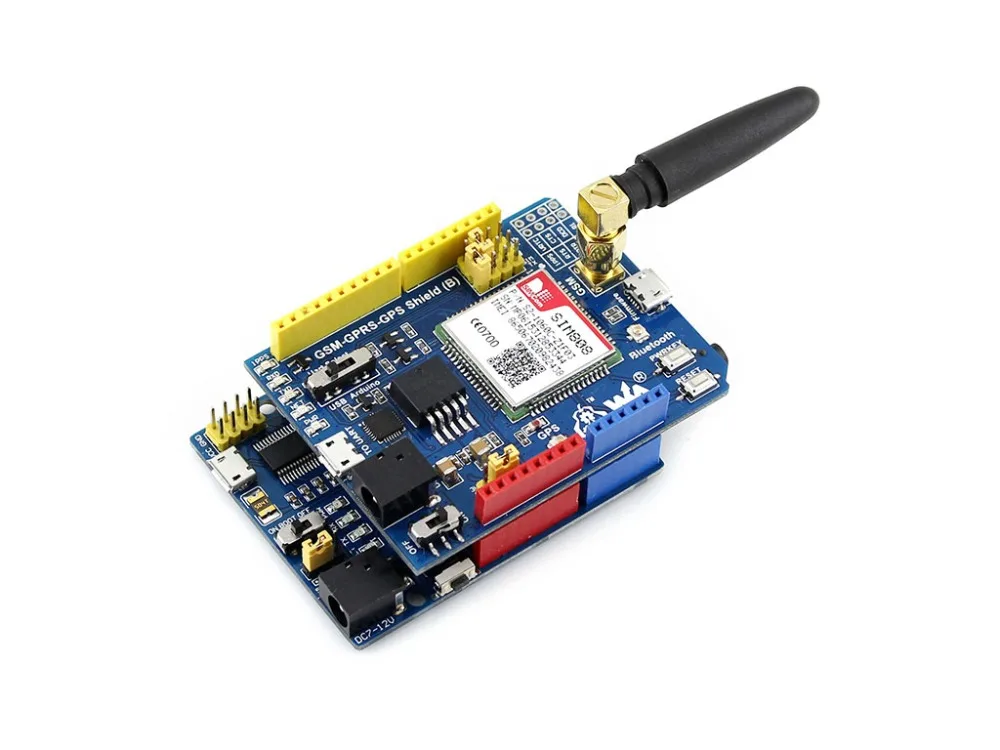

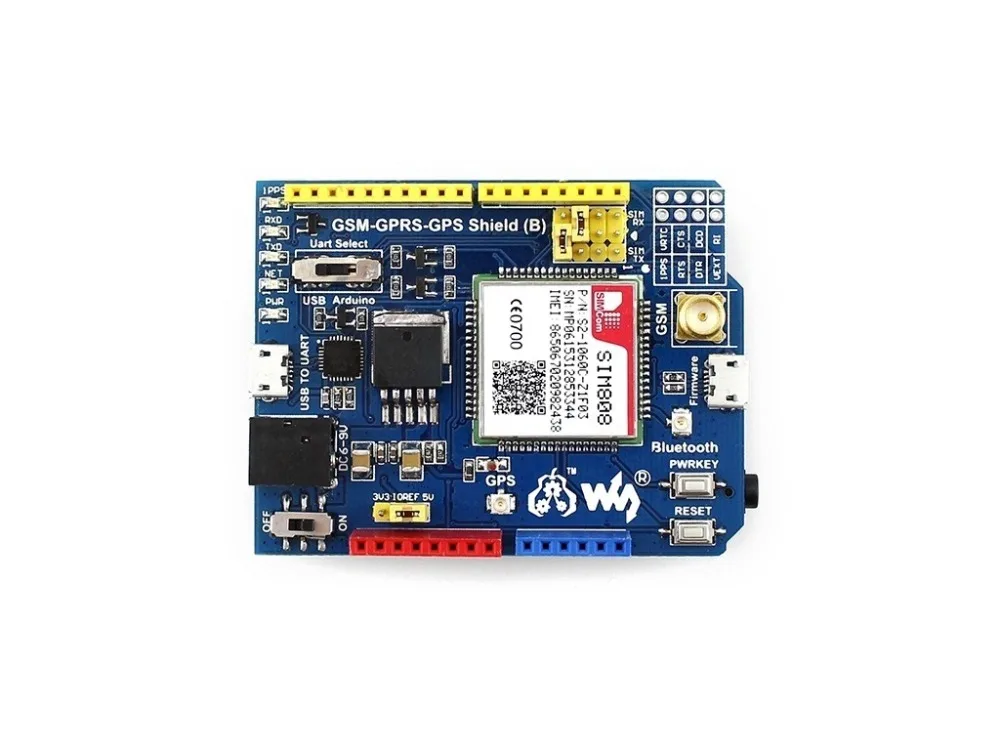

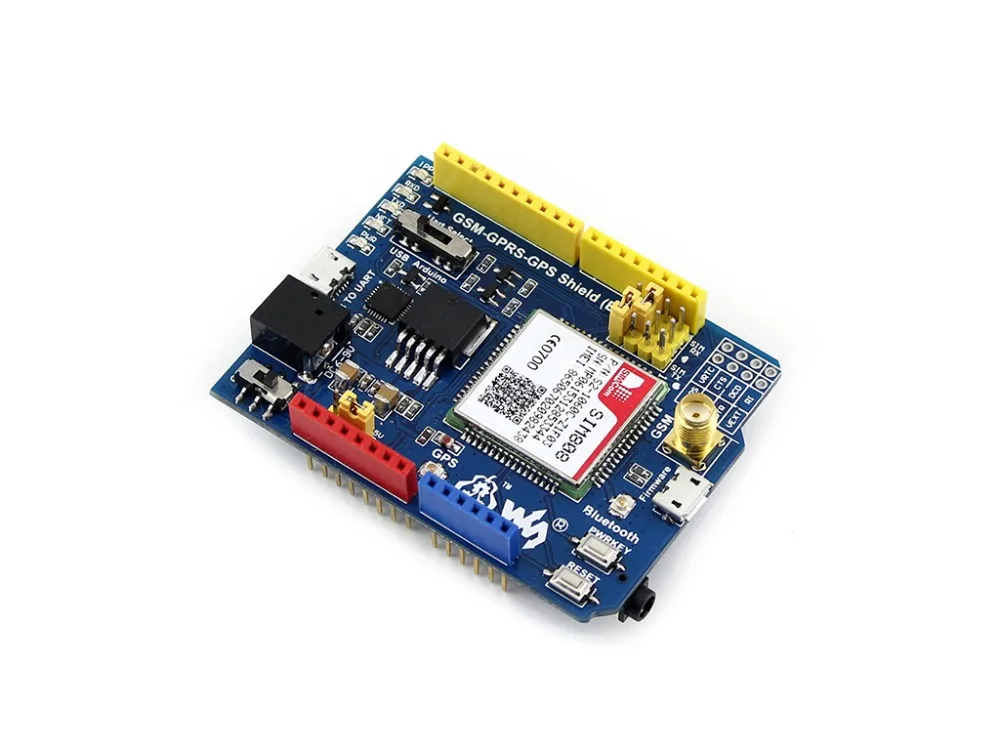

Примечание: плюс на фото не входит в комплект.

Измерение

Развития ресурсы

Вики:Www.wav WAV (B)
