По сравнению с 12 В и 24 В, 220 В один имеет один дополнительный трансформатор. Для всех товаров, заказывающих количество больше 1 шт., мы предоставим скидку 10%. Система автоматически вычитает цену, когда Вы заполняете количество.

Функции:

1. Используется для системы охлаждения или системы отопления по вашему выбору;

2. 0,1-30°C разница температур для вашего варианта;

3.-55-120Температурный диапазон °C для установки верхнего и нижнего предела по вашему желанию;

4.-10,0-10,0 °C для выравнивания температуры;

5. 0-10 минут реле включается время задержки в удобное для Вас время;

6.Дополнительный сигнал высокой температуры:-55°C-120°C(Звуковой и сигнальный сигнал).Между тем он выключит реле какОбязательныйДля защиты от высоких температур.

7. ФункцияВосстановите заводские настройки.

Спецификация:

Диапазон температур:-55 °C-120 °C

Точность: 0,1°C

Входная мощность: 12 В/24 В/220 В постоянного тока

Дополнительная разница температур: 0,1-30°C

Дополнительный верхний предел и нижний предел:-55°C-120°C

Дополнительный сигнал высокой температуры:-55°C-120°C(Звуковой и сигнальный сигнал)

Время задержки включения: 0-10 минут

Выходной ток: 10A (если вам нужен больший ток, пожалуйста, свяжитесь с контактором.)

Частота обновления: каждые 0. 5S

Тип дисплея: 3-битная цифровая трубка 0,56 дюйма (37*18 мм)

Тип датчика: водонепроницаемый датчик

Отверстие и расстояние: м3/86 мм

Размер отверстия для установки: 71*41 мм

Инструкция по эксплуатации:

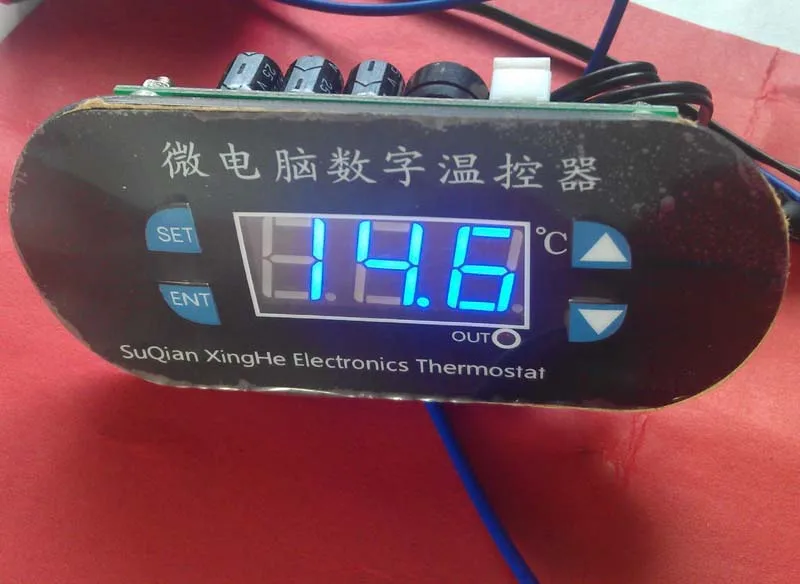

После подключения питания, нагрузки и датчика данные на экране являются текущей температурой. Ниже комнатной температуры 14,6°C. Индикатор «out» выключен, потому что статус реле выключен.

Нажмите кнопку «set», экран начнет мерцать. Нажмите стрелку вверх и вниз, чтобы установить нужную температуру, и нажмите кнопку «set» еще раз, чтобы подтвердить настройки. Контроллер температуры начнет работать автоматически.

В системе охлаждения, когда температура поднимается до установленной температуры, индикатор «out» включится. Это означает, что реле включено. Если термостат соединяет вентилятор, он начнет работать.

В системе отопления, когда температура поднимается до установленной температуры, индикатор «out» будет выключен. Это означает, что реле выключено. Если термостат соединяет нагреватель, он перестанет работать.

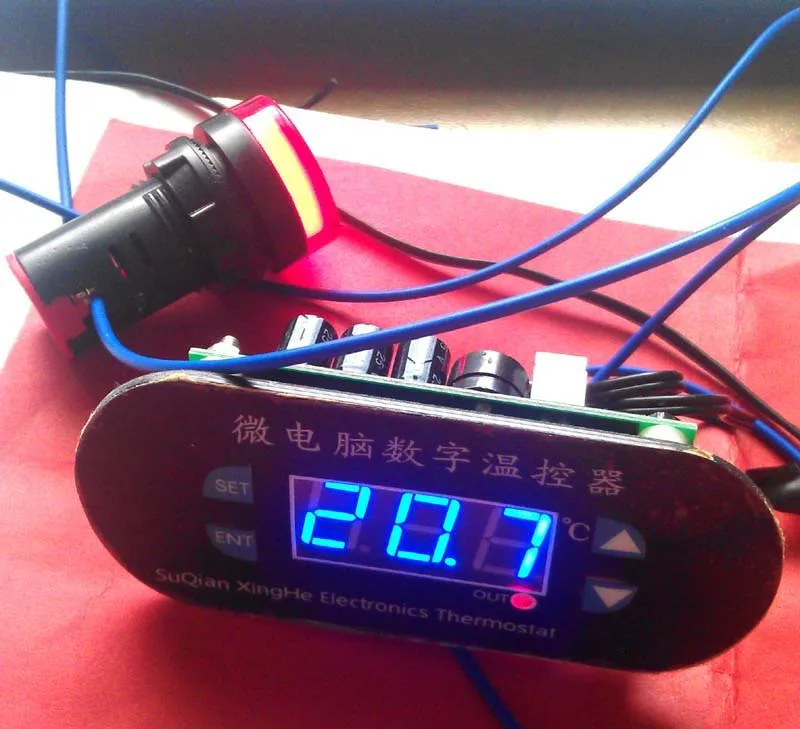

В нижеуказанном случае заданная температура составляет 20,7°C,

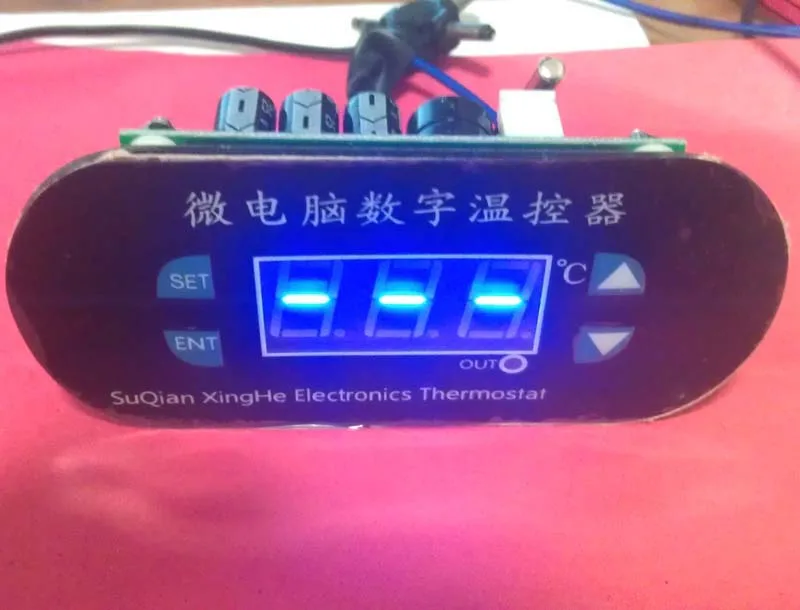

 Функция сигнализации высокой температуры. При достижении заданной высокой температуры Термостат будет отображать «---». Зуммер сделает острый шум, чтобы предупредить людей. Между тем, это выключит реле для защиты от высоких температур.

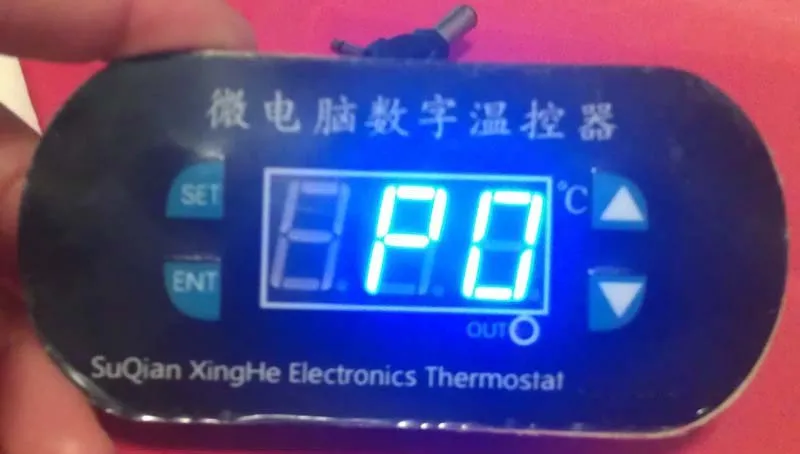

Нажмите кнопку «set» в течение 5 секунд, чтобы установить данные выше. Вы увидите «P0», отображаемый на экране. Используйте стрелку вверх и вниз, чтобы выбрать нужный параметр.

Например, если вы хотите использовать его для системы отопления, Используйте стрелку вверх и вниз, чтобы показать «H» после «P0», отображаемого на экране. Используйте кнопку «set» для выбора P0, P1...P8.

Если он показывает «LL», это означает, что датчик не подключен. Если он показывает «HH», это означает, что температура превышает верхний предел. Реле будет выключено.

Ниже приводится функция каждого параметра,

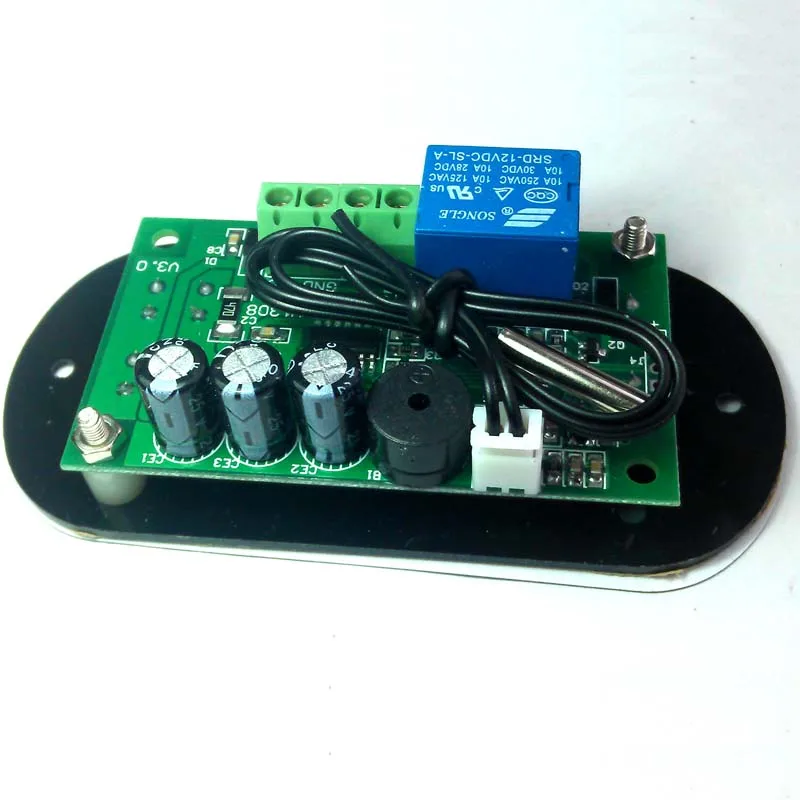

Взгляните на заднюю часть,

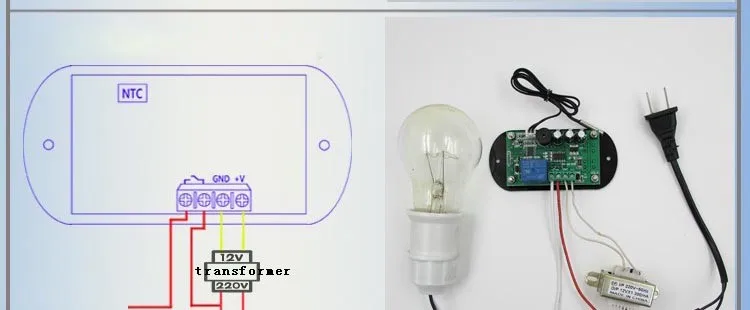

Схема подключения для загрузки с помощью термостата питания. Для загрузки с большой мощностью, пожалуйста, используйте SSR или контактор для передачи его в большой ток.

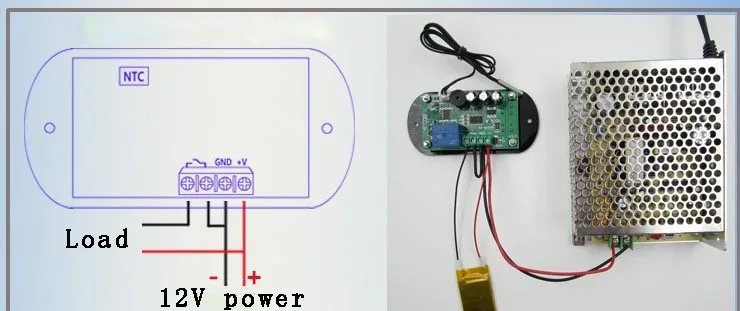

Схема подключения для загрузки с использованием внешнего источника питания. Для загрузки с большой мощностью, пожалуйста, используйте SSR или контактор для передачи его в большой ток.
