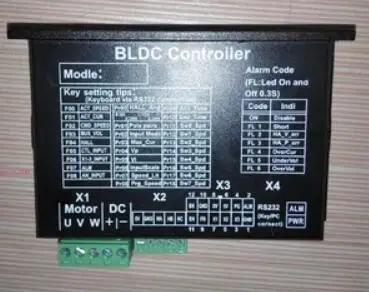

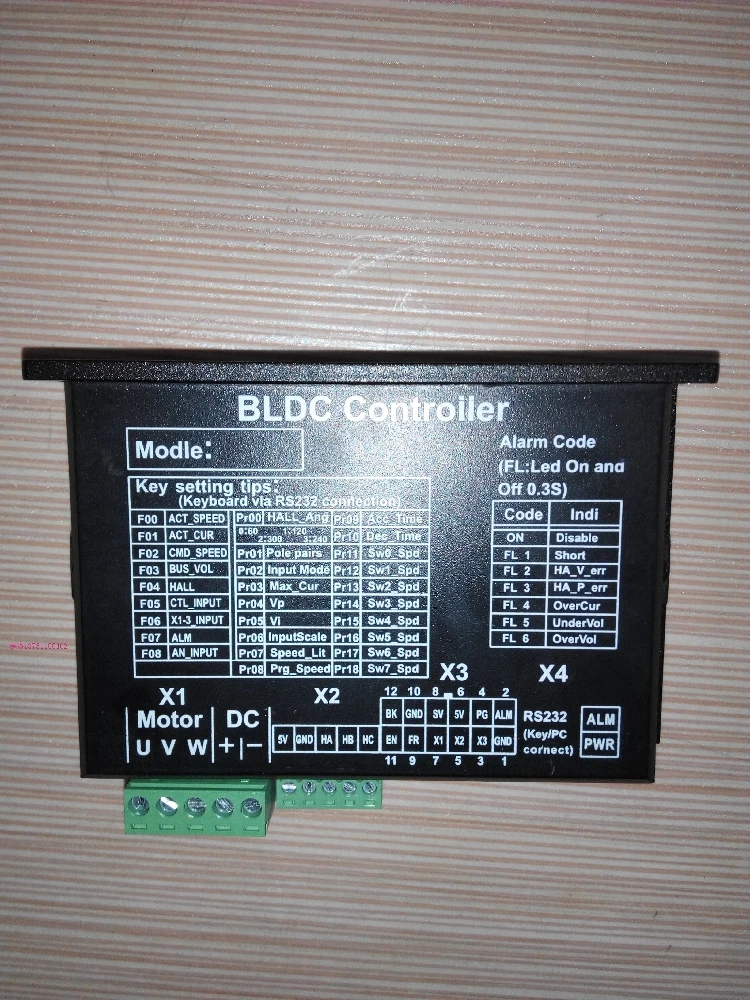

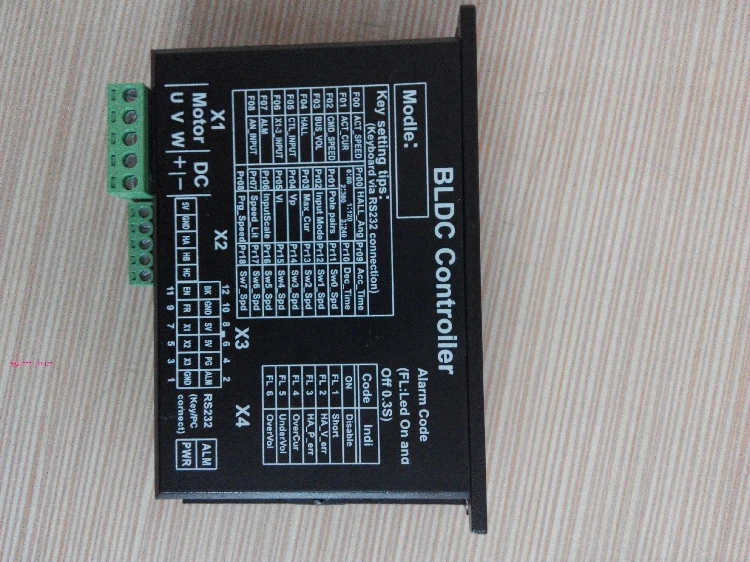

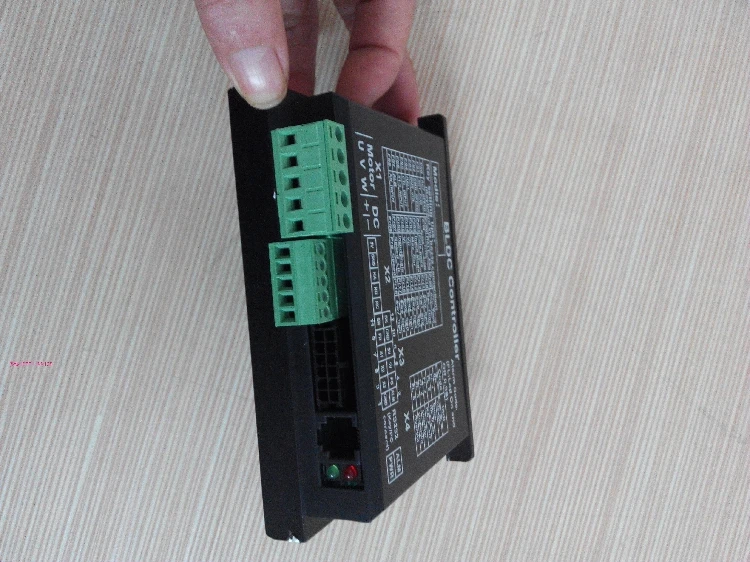

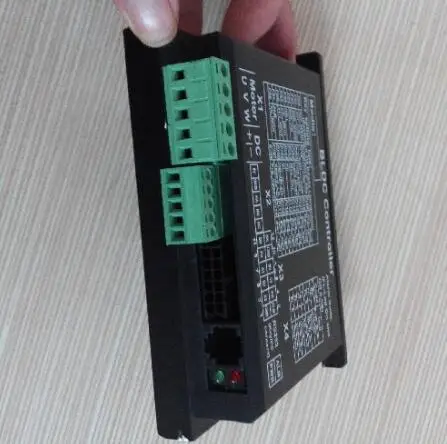

Бесщеточный DC драйвер bldc мотор драйверы для 24 вольт dc мотор низкое напряжение бесщеточный DC Скорость регулируемый драйвер 24VDC ~ 48VDC

 Bldcmotordricks

Другие товары, как показано ниже:

Низкое напряжение бесщеточный DC Скорость регулируемый драйвер

Внимательно прочитайте инструкции по эксплуатации, прежде чем привести драйвер в действие с помощью питания

Краткое описание

Этот контроллер скорости с замкнутым контуром использует преимущества бесщеточного сигнала двигателя постоянного тока для двойной частоты для управления скоростью замкнутого контура. ПИД-контроль связывает с контроллером скорости. Система управления является стабильной и надежной, особенно на низкой скорости, она всегда может достигать максимального крутящего момента, диапазон контроля скорости составляет от 150 до 10000 об/мин.

Характеристика продукта

1. Характеристика системы:

Входное напряжение: 24VDC ~ 48VDC

Максимальный входной ток защиты от перегрузки: 30A

Максимальное входное напряжение защиты: 70 В постоянного тока

Непрерывный выходной ток: 15А,

Рабочая температура. : 0 ~ + 45

Температура хранения:-20 ~ + 85

Влажность работы и хранения: <85% отсутствие глазури

* Не измеряйте и не прикасайтесь к комупонтам без корпуса во время работы.

* Следует проверить soleplate или изменить предохранитель 1minter позже после выключения питания.

* Работа без жилья запрещена.

* Убедитесь в подключении наземного терминала, в противном случае бесщеточный двигатель будет работать нестабильно

* Внезапные повреждения во время работы, наша компания предоставляет только обслуживание и замену в гарантии. Личная травма и повреждения двигателя, вызванные аварией, аннулируют гарантию.

Электрические данные

Характеристики

Символ

Значение

Блок

Номинальное напряжение

У

48

VDC

Под напряжением

У

10

VDC

Перенапряжение

У

70

VDC

Непрерывный ток

Idauer

15

A

Пиковый ток

Imax

30

A

Диапазон переменной скорости

0 ~ 100000

Об/мин

Эффективность

90

%

Мощность для датчика Холла

VCC

5,0

VDC

Сигнализация

I-Alarm Hall-сигнализация

Vmax-сигнализация Vmin-сигнализация

Запуск/остановка (EN)

Логический уровень

С низким уровнем 10 ~ 0,5 V 3 ~ 30 в

V

DIR

Логический уровень

С низким уровнем 10 ~ 0,5 V 3 ~ 30 в

V

Бак

Логический уровень

С низким уровнем 10 ~ 0,5 V 3 ~ 30 в

V

PG

Логический уровень

С низким уровнем 10 ~ 0,5 V 3 ~ 30 в

V

Вход датчика Холла

Логический уровень

0 ~ 5

V

Температурная защита

Общий стиль

<-10 или> 70

Степень

Промышленный стиль

<-40 ~>85

Степень

Рабочая температура

Общий стиль

-10 ~ + 70

Степень

Промышленный стиль

-40 ~ + 85

Степень

Размеры

140*97*48

Мм

Клеммное соединение

1. Вход питания

1.

V +

24VDC ~ 48VDC вход

2.

GND

GND вход

2. Вход двигателя

1.

Ма

А фаза

2.

МБ

Фаза B

3.

MC

Фаза C

4.

GND

GND

5

Ха

Зал один вход A

6

HB

Зал с одним входом B

7

HC

Зал с одним входом

8

+ 5 В

Холла одной линии электропередачи

Схема подключения двигателя и драйвера

Размеры:

Спецификация и описание

1. PID регулятор скорости и тока

2. Высокая производительность, низкая цена

3. Частота измельчителя 20 кГц

4. Электрическая остановка для обеспечения быстрого действия двигателя

5. Над нагрузкой радио больше, чем 2, крутящий момент всегда может достичь максимальной низкой скорости

6. Предоставляет OVP, LVP, OCP, OTP, незаконный horal сигнал и другие неисправности.

Функция

1. Метод регулировки скорости

Данный диск содержит два способа регулировки для выбора пользователя:

Внутренняя регулировка скорости потенциометра: поверните потенциометр на Панели Драйвера против часовой стрелки, скорость вращения двигателя становится низкой, поверните потенциометр на Панели Драйвера по часовой стрелке, скорость вращения становится высокой. Если вы используете внешний вход для регулировки скорости, убедитесь, что потенциометр установлен в минимальном состоянии.

Внешняя регулировка входного сигнала: Терминал внешнего потенциометра подключается к терминалу GND и + 5 В, подключите регулятор терминал к SV, не только позволяет регулировать скорость внешним потенциометром, но также можно добиться регулировки скорости через другой блок управления (например, PLC, микроконтроллер и т. Д.) входное аналоговое напряжение в SV. Приемка SV-DC 0V ~ + 5V, и соответствующая скорость вращения двигателя от 0 до номинальной скорости. Вы также можете использовать внешний цифровой сигнал для регулировки скорости: примените PWM с амплитудой 5 В и частотой 1 кГц ~ 2 кГц между SV и GND для регулировки скорости. Скорость вращения двигателя регулируется регулировкой радиовкладыша.

2. Управление двигателем/Управление остановкой (EN)

.

Вы можете управлять бесщеточным двигателем для запуска или остановки, управляя терминалом «EN» и «GND». Двигатель будет работать, когда мы подсоединим терминал «EN» к «GND»; При выключении двигатель остановится естественным образом, И время остановки будет определяться инерцией двигателя и нагрузкой добавить на двигатель.

3. Управление направлением вращения двигателя (F/R)

Вы можете управлять направлением вращения двигателя, управляя терминалом «F/R» и подключением «GND». При подключении терминала «F/R» к терминалу «GND» двигатель будет работать на CCW (вид с выходной стороны двигателя) и при отключении, двигатель будет работать в другом направлении.

Внимание: если вам нужно изменить направление вращения двигателя, сначала Остановите двигатель, в противном случае контроллер должен быть поврежден.

4. Сломать двигатель, чтобы остановить (BK)

Вы можете сломать двигатель, чтобы остановить, если нужно. Двигатель может работать, когда терминал «BK» не подключается к «GND», но если вы соедините эти два терминала вместе, двигатель быстро остановится. И время остановки двигателя будет определяться инерцией двигателя и нагрузкой добавить на двигатель.

Внимание: Если вам не нужно быстро останавливать двигатель, не используйте эту функцию, так как она оказывает некоторое электрическое и механическое воздействие на двигатель и контроллер.

5. Выход сигнала скорости (PG)

Скорость импульсный выход является 0C, выход 30V/10mA Макс. Вы можете подключить с сопротивлением (3K Ом ~ 10K Ом) Между сигналом и входной мощностью, чтобы получить импульсный сигнал скорости. 3x N выход импульса за оборот, N является полюсом двигателя, пример: 2 пары полюсного двигателя, 6 импульсов за оборот, когда скорость двигателя составляет 500 об/мин, терминал PG выходной импульсный 3000

6. Сигнал тревоги (ALM)

В выходной аварийный порт является 0C, выход 30V/10mA Макс. Вы можете подключить с сопротивлением (3K Ом ~ 10K Ом) Между сигналом и входной мощностью, чтобы получить сигнал тревоги. Когда сигнал тревоги, этот порт и подключение GND (низкое напряжение), и контроллер перестанет работать и держать в состоянии тревоги.

7. Сбой привода

Перенапряжение или Перегрузка по току могут привести контроллер к защищенному статусу, привод автоматически прекратит работу, остановка двигателя и синий светильник мигают. До тех пор, пока вы включите повторный сброс терминала (EN и GND отключены) или выключение питания, драйвер будет обезвредить сигнал тревоги. Когда это происходит, пожалуйста, проверьте проводку двигателя.

Использование

1. Убедитесь, что линия двигателя, линия холла и линия электропередачи правильно подключены, двигатель и драйвер будут повреждены, если линии подключены неправильно

2. При использовании внутренней регулировки скорости потенциометра, подключите «EN» с терминалом «GND», подключите SV терминал с 5V клеммой, отрегулируйте скорость с помощью внутреннего потенциометра

3. При использовании внешний потенциометр для регулировки скорости: Регулировка R-SV до 1,0, в то же время подключения ru к заземлению терминал, для подключения внешних потенциометр (соединение посередине) SV терминал, два других разъема подключения GND и + 5 В

4. Двигатель будет работать с самой высокой скоростью под замкнутым циклом, Отрегулируйте потенциометр затухания, чтобы получить команду скорости

Мы можем разработать дизайн в соответствии с требованиями клиентов.
