2018 Лидер продаж Бросился 2 предмета Atmel Avr развитию Atmega128a-au 8-бит Risc Atmega128 + 11 набор

2018 Лидер продаж Бросился 2 предмета Atmel Avr развитию Atmega128a-au 8-бит Risc Atmega128 + 11 набор

Особенности: открытый и модульный дизайн, особенности различных интерфейсов связи
Интерфейс Man-machine: 2 x ЖК, 1 x PS/2, 8 x светодиоды, 4 x пользовательские ключи, 1 х джойстик
Место происхождения: Гуандун, Китай (материковая часть)

AVR разработка, предназначенная для ATMEL Мега АВР, имеет MCU ATmega128, и интегрирует различные стандартные интерфейсы, довольно легко для периферических расширений.

Обзор

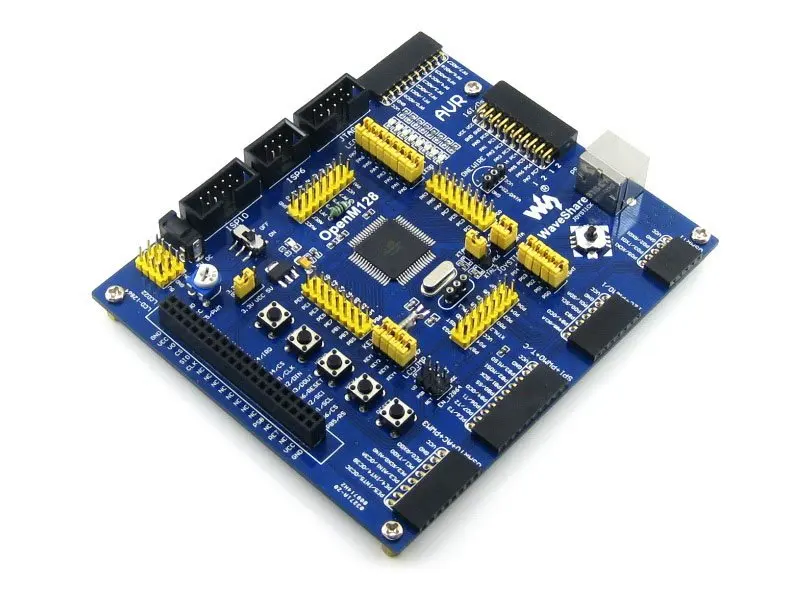

OpenM128Это плата развития AVR, которая имеет устройство ATmega128 в качестве микроконтроллера. Он поддерживает дальнейшее расширение с помощью различных дополнительных аксессуаров для конкретного приложения. Модульный и открытый дизайн делает его идеальным вариантом для разработки приложения AVR с помощью микроконтроллера AVR.

Что \ 'на борту



1.ATmega128A-AU:Высокая производительность AVR MCU, которые Особенности
*Core:АВР 8-бит RISC;
*Рабочая частота:16 мГц Max;

*Рабочая Напряжение:2,7-5,5 В

* Посылка:TQFP64;

*Я/Os:53;

*Воспоминания:128Кб вспышка, 4кб SRAM, 4кб EEPROM

* Связь интерфейсы:1 х SPI, 1 x TWI (I2C), 2 x USART, 8 x PWM, 8 х АЦП;

*Отладка/программирование:JTAG/ISP
2.AMS1117-3.3:3,3 В регулятор напряжения;

3.Мощность переключатель;

4.Мощность индикатор;

5.Светодиоды:Удобно для указания статуса I/O или программы отладки работающего состояния;

6.User клавиши:Для ввода/вывода тестирования и/или контроля программы;

7.Джойстик:Пять позиций;

8.Кнопка сброса;

9.Кварцевый генератор:7,3728 м и 32,768 К;

10.Переменный резистор:Для LCD12864 контрастная регулировка;

11.16 I/Os интерфейс:Для подключения аксессуаров, которые с помощью I/O control, такие как FT245 USB FIFO, 8 СЕГ светодиодный и т. д.;

12.8 I/Os интерфейс | 8-бит AD интерфейс

* Для подключения аксессуаров, которые с помощью I/O control, такие как 8 кнопок, мотор, и т. д.

* Есть также 8-бит AD интерфейс может быть использован для AD тестирования

13.6 I/Os интерфейс | USART0 + AC + PWM3 интерфейс

* Для подключения USART периферийных устройств, таких как RS232, RS485, USB-UART и т. д.

* Для подключения аксессуаров, которые используют ШИМ интерфейс, также поддерживает Аналоговое сравнение через AC-интерфейс

14.SPI + PWM0 + T/C интерфейс

* Для подключения периферийных устройств SPI, таких как DataFlash (AT45DBxx), SD-карта, MP3 и т. д.

Интерфейс SPI включает дополнительные булавки I/O (PWM, t/C, как обычные I/O), которые могут использоваться в качестве контрольных контактов

* Для подключения вспомогательных плат, которые используют PWM-интерфейс, также поддерживает Частотный расчет через T/C интерфейс

15.I2C + PWM0/1 интерфейс

* Для подключения периферийных устройств I2C, таких как эспандер I/O (PCF8574), EEPROM (AT24Cxx) и др.

Интерфейс I2C включает дополнительные I/O pins (ШИМ как регулярные I/O) который может использоваться в качестве контрольных контактов

* Для подключения вспомогательных плат, которые используют PWM-интерфейс

16.USART1 интерфейс:Для подключения USART периферийных устройств, таких как RS232, RS485, USB-UART и т. д.;

17.1-проводной интерфейс:Для подключения 1-проводных устройств (К-92 посылка), например, датчик температуры (DS18B20), номер электронной регистрации (DS2401) и т. д.

18.PS/2 интерфейс:Для подключения клавиатуры PS/2 и/или мыши

19. Графический многоцветный ЖК-интерфейс:Для подключения 2,2 дюймов Многоцветный сенсорный ЖК-экран, который с помощью SPI control;

20.Графический матричный ЖК-интерфейс:Для подключения матричной матрицы ЖК, такой как lcd 12864 (3,3 В Синяя подсветка);

21.-5 В DC jack;

22.Пользовательские Кристалл разъем;

23.VCC power вход/выход: Обычно используется для подачи питания, и/или общей земли с другим Советом приложений;

24.Разъем булавки MCU:Все булавки MCU доступны на расширенных разъемах для дальнейшего расширения;

25.ISP6 интерфейс:Для программирования

26.ISP10 интерфейс: Для программирования;

27.Интерфейс JTAG:Для программирования/отладки;

28.Светодиоды джемпер;

29.User ключи Джемперы;

30.Джойстик Перемычка;

31.PS/2 джемпер;

32.ЖК-дисплей Перемычка выбора

* Короткий Джемпер для использования точечной матрицы ЖК;

* Открыть перемычку для использования многоцветного ЖК-дисплея;

33.VCC Перемычка выбора

34. Кристалл Перемычка выбора

* Короткий Джемпер для использования системного блока питания;

* Открыть перемычку для подключения VBAT к внешней мощности, такой как батарея;

Для джемпера 28-31:

* Короткий Джемпер для подключения к I/Os, который используется в примере кода;
* Откройте перемычку для подключения к другим пользовательским контактам через перемычки.

Фотографии

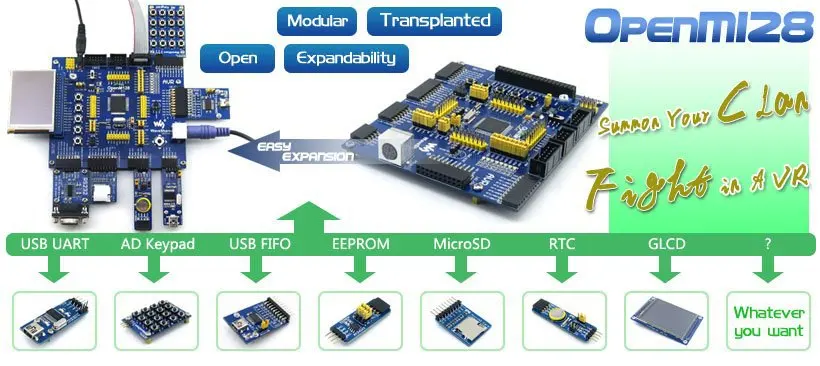

(Легкое расширение, можно добавить аксессуары, платы, как вы любите!)
Примечание:
OpenM128 не интегрирует любую функцию отладки, отладчик требуется.

JTAG/SWD интерфейсы

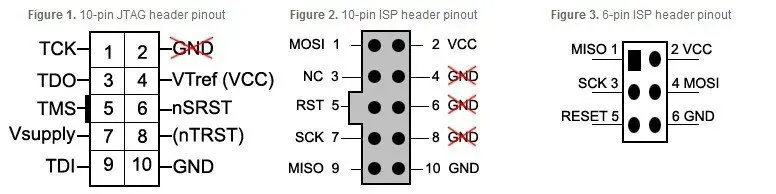

Приведенные ниже цифры показывают, что на заголовке djtag, ISP10, ISP6 интерфейс


Ресурсов развития

В руководстве пользователя CD включены ресурсы развития, перечисленные ниже:
1. соответствующее программное обеспечение (AVR Studio4 и т. д.);

2. демо-код (примеры AVR GCC);

3. Схема (PDF);

4. Документы по вопросам развития АВР (хранилища данных и т. д.);

OpenM128 посылка B содержит

В"Стандартный посылка"И"Аксессуары для досок посылка"Ниже включены.

Стандартный посылка Аксессуар Панели посылка

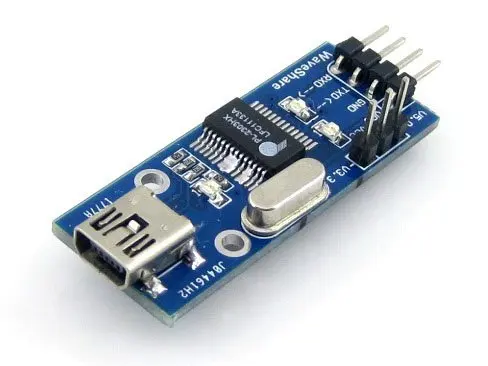

1. платформа для развития OpenM128 x 1. PL2303 USB UART board (mini) x 1

2. 4-контактный провод x 2 2. 2,2 дюймов 320x240 сенсорный ЖК-дисплей (A) x 1

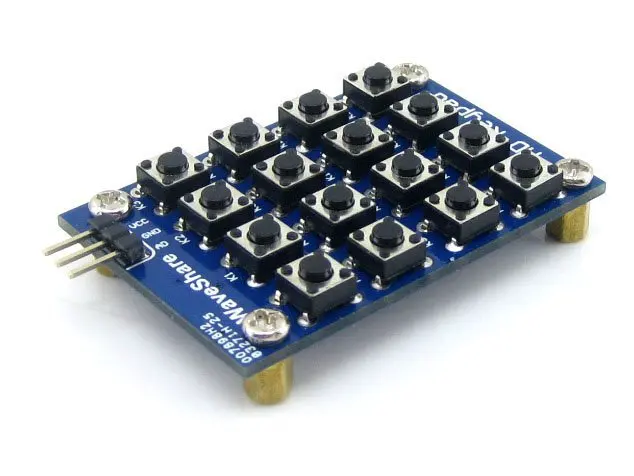

3. 2-контактный провод x 2 3. AD клавиатура (для тестирования встроенных АЦП) x 1

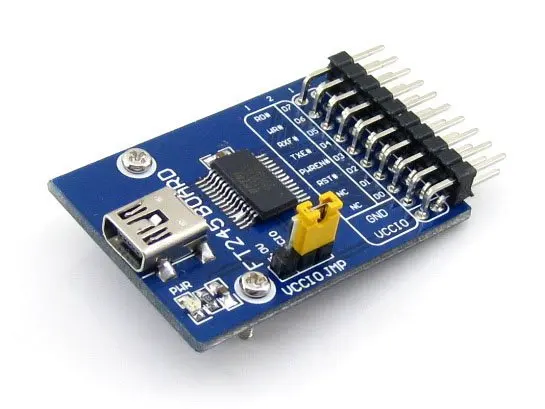

4. USB кабель питания x 1 4. FT245 Плата USB FIFO (mini) (16 I/Os) x 1
5. Руководство пользователя CD x 1 5. AT45DBXX DataFlash Board (SPI) x 1

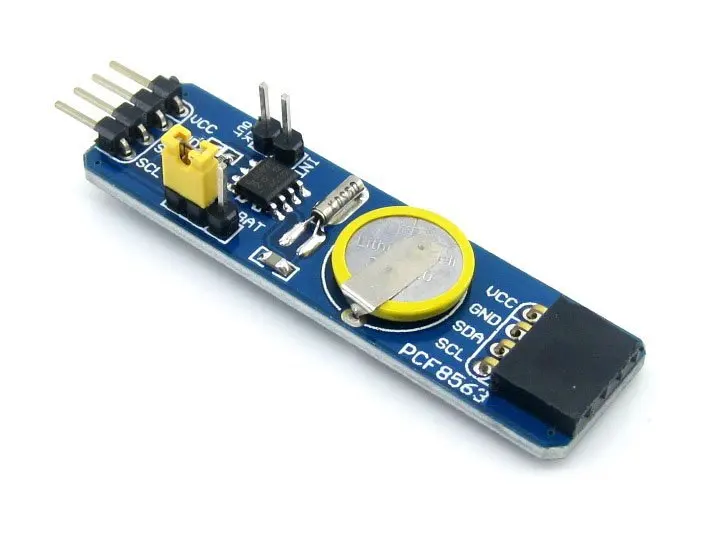

6. плата PCF8563 RTC (I2C) x 1

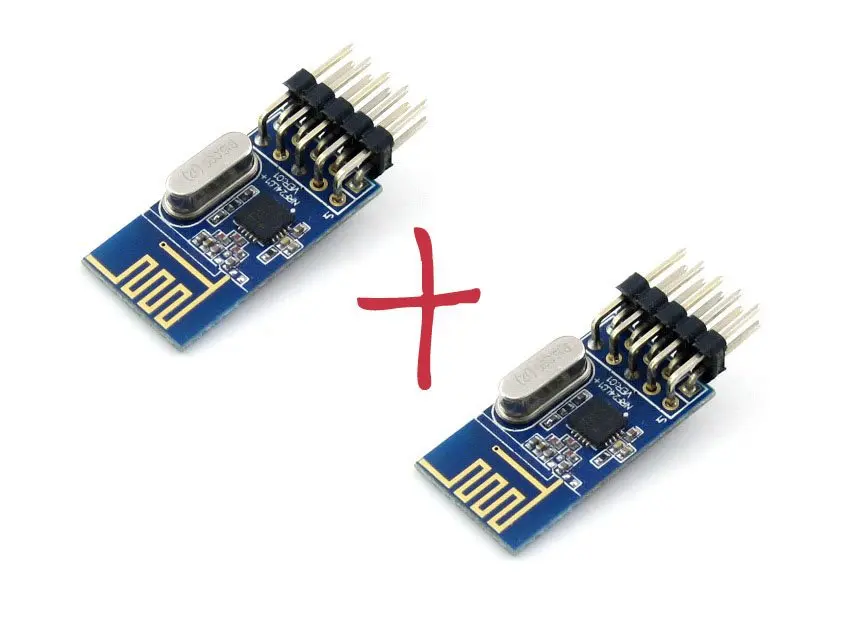

7. nrf24l01 РФ плата (B) (SPI) x 2

8. DS18B20 (один провод) x 1

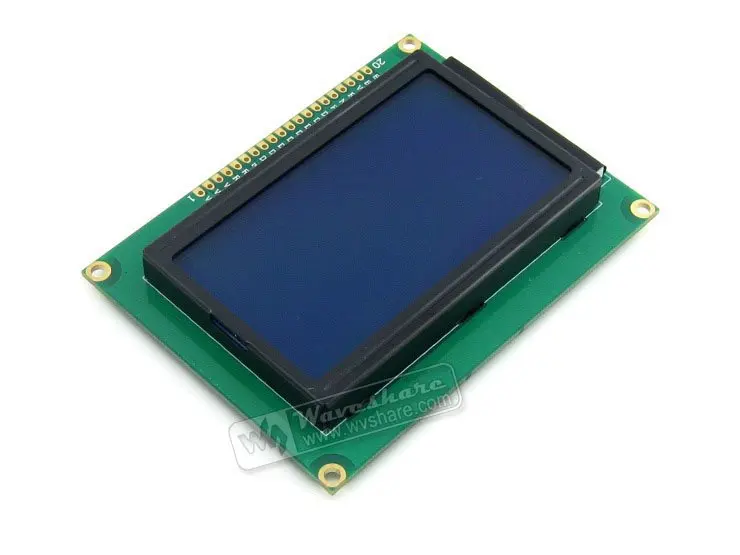

9. LCD12864 (3,3 В Синяя подсветка) (SPI) x 1

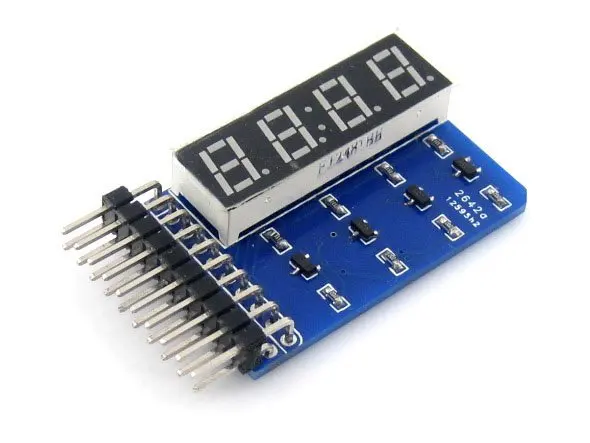

10. 8-сег светодиодный доска (16 I/Os) x 1

11. 8 кнопочных кнопок (8 I/Os) x 1

12. Штекер USB типа A в разъем mini-B

Условия и условия

Для большого количества, пожалуйста, не стесняйтесь связаться с нами для цитаты!
