    Характеристики

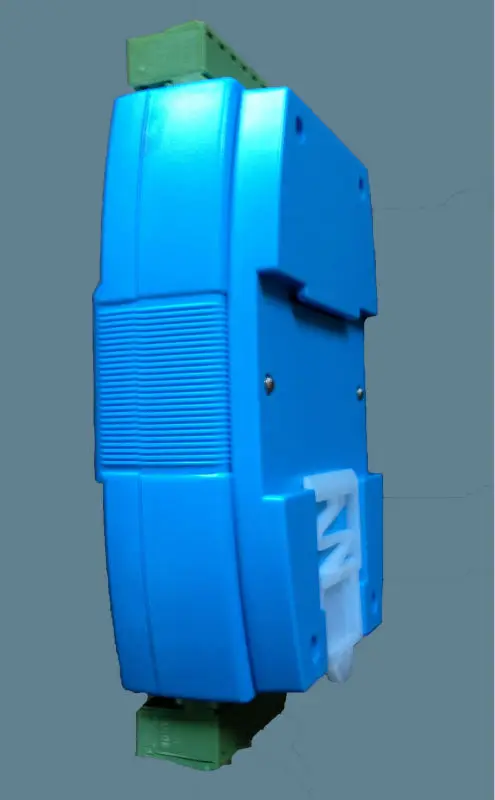

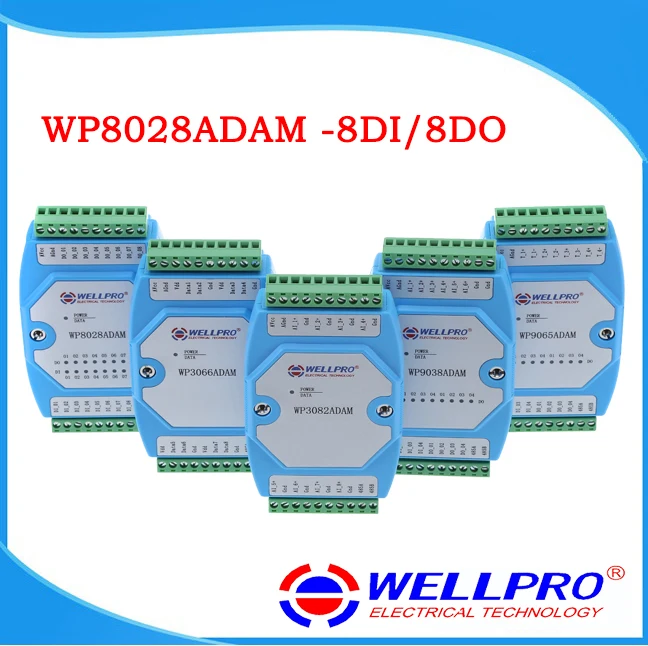

    8DI / 8DO _ цифровой входной и выходной модуль/оптрон изолированный/RS485 MODBUS RTU

    Описание товара

    note1

    1. Мы предоставляем руководство по эксплуатации модуля и программное обеспечение для отладки, пожалуйста, перейдите на следующий сайт URL для загрузки. Http://www.shwellpro.com/download 2. Если у вас есть какие-либо проблемы с нашими продуктами, пожалуйста, свяжитесь с нами через сообщение о заказе или электронную почту, мы поможем вам решить проблему. 3. Если требуется таможенный налог, покупатель должен нести стоимость, Продавец не несет никакой Таможенный налог. 4. Любые проблемы просто свяжитесь с нами через сообщение заказа или по электронной почте befor спор и отрицательные отзывы. Ваш suport очень важен для нас, спасибо за Ваше понимание! note2

    Детальная информация о товаре

    1 、 Описание продукта

    Восемь оптоэлектронных изоляционных цифровых входных каналов (низкоуровневый вход) Восемь оптоэлектронных изоляционных каналов цифрового выхода (NPN коллектор выход) RS485 MODBUS RTU стандартный протокол связи Сеть с программным обеспечением конфигурации, PLC или промышленная сенсорная панель Коммуникация, цифровой вход и цифровой выходной статус светодиодный Схема связи предназначена для защиты от грома и помех Используется для сбора сигналов и управления в промышленной области



    2, Параметры

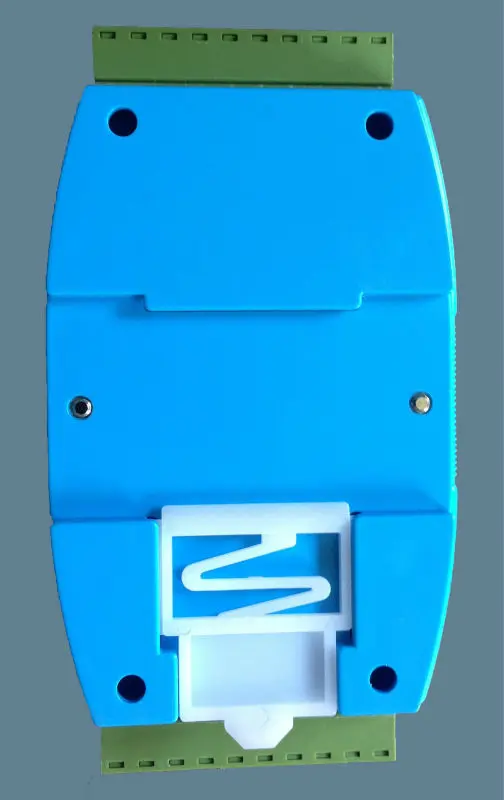

    Цифровой входной канал 8ch (низкоуровневый вход) Цифровой выходной канал 8ch (NPN коллектор выход, 500mA) Рабочая температура-20 ~ 70 ℃ Внешнего источника питания DC9V ~ 30V/2W Предохранение от изоляции DC1500V Метод установки стандартный DIN направляющая или винт Размер 125 × 73 × 35 мм

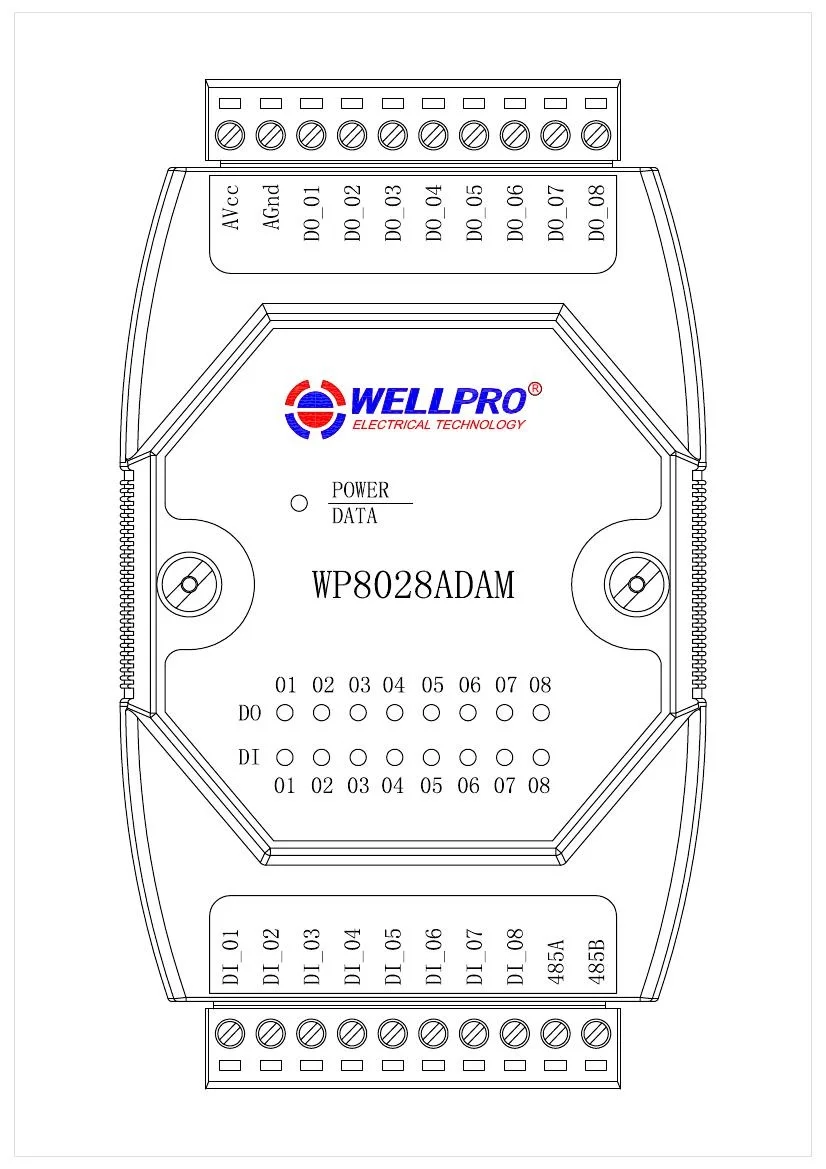

    3 、 Интерфейс Описание



    AVcc

    Внешний источник питания Вход положительный

    AGnd

    Внешний источник питания Вход отрицательный/мощность заземления

    DO_01

    Цифровой выходной канал 1

    DO_02

    Цифровой выходной канал 2

    DO_03

    Цифровой выходной канал 3

    DO_04

    Цифровой выходной канал 4

    DO_05

    Цифровой выходной канал 5

    DO_06

    Цифровой выходной канал 6

    DO_07

    Цифровой выходной канал 7

    DO_08

    Цифровой выходной канал 8

    DI_01

    Цифровой входной канал 1

    DI_02

    Цифровой входной канал 2

    DI_03

    Цифровой входной канал 3

    DI_04

    Цифровой входной канал 4

    DI_05

    Цифровой входной канал 5

    DI_06

    Цифровой входной канал 6

    DI_07

    Цифровой входной канал 7

    DI_08

    Цифровой входной канал 8

    485B

    RS485 сигнала в-режиме

    485A

    RS485 сигнала A +





    4. Цифровая схема применения

    4,1. Схема применения цифрового ввода

    8028-1

    4,2. Схема применения цифрового выхода

    8028-2

    5 、 Связь Описание

    5,1. Коммуникационный параметр: 9600, None, 8, 1 (настройка по умолчанию)



    Параметр

    Описание продукта:

    9600

    Скорость передачи данных

    Нет

    Проверьте Бит

    8

    Данные бит

    1

    Стоп-бит





    5,2. Команда для чтения данных с цифровым входом



    Отправка: 01 02 00 00 00 08 79 CC (пример/шестигранный)

    Данных

    Байт

    Описание данных

    Обратите внимание

    01

    1

    Адрес модуля

    Диапазон адресов: 01-FE

    02

    1

    Код функции

    02-чтение цифровой входной регистр

    0000

    2

    Зарегистрированный адрес (1 тип)

    0000-исходный адрес регистра

    0008

    2

    Регистрационный номер

    0008-чтение 8 регистров

    79CC

    2

    CRC код проверки

    CRC проверьте код для всех данных



    Получение: 01 02 01 C2 20 19 (пример/шестигранный)

    Данных

    Байт

    Описание данных

    Обратите внимание

    01

    1

    Адрес модуля

    Диапазон адресов: 01-FE

    02

    1

    Код функции

    02-чтение цифровой входной регистр

    01

    1

    Байт данных

    01-чтение 1 байт

    C2

    1

    Считывать данные

    C2-digital входные данные

    2019

    2

    CRC код проверки

    CRC проверьте код для всех данных



    Эта команда считывает Цифровые входные данные модуля.

    Данные цифрового ввода «C2», они будут «11000010» после преобразования в бинарные данные. Восемь бит данных соответствуют DI_08 ~ DI_01. Это означает, что DI_08, DI_07 и DI_02 включены.



    5,3. Команда для настройки данных цифрового выхода (Управление несколькими каналами)



    Отправка: 01 0F 00 00 00 08 01 A4 FF 2E (например/с шестигранной головкой)

    Данных

    Байт

    Описание данных

    Обратите внимание

    01

    1

    Адрес модуля

    Диапазон адресов: 01-FE

    0F

    1

    Код функции

    0f-запись нескольких цифровых регистраторов

    0000

    2

    Зарегистрированный адрес (тип 0X)

    0000-исходный адрес регистра

    0008

    2

    Регистрационный номер

    0008-Запись 8 регистров

    01

    1

    Байт данных

    01-запись 1 байт

    A4

    1

    Запись данных

    A4-digital вывода данных

    FF2E

    2

    CRC код проверки

    CRC проверьте код для всех данных



    Приема: 01 0F 00 00 00 08 54 0D (например/с шестигранной головкой)



    Эта команда устанавливает модуль для вывода нескольких каналов.

    Данные цифрового выхода «A4», они будут «10100100» после преобразования в бинарные данные. Восемь бит данных соответствуют DO_08 ~ DO_01. Это означает, что DO_08, DO_06 и DO_03 включены.

    Когда модуль получит правильную команду, он отправит ответ обратно мастеру.



    5,4. Команда для настройки данных цифрового выхода (Управление одним каналом)



    Отправка: 01 05 00 00 FF 00 8C 3A (пример/шестигранный)

    Данных

    Байт

    Описание данных

    Обратите внимание

    01

    1

    Адрес модуля

    Диапазон адресов: 01-FE

    05

    1

    Код функции

    05-запись одного цифрового выходного регистра

    0000

    2

    Зарегистрированный адрес (тип 0X)

    0000-цифровой выходной канал 1 регистр

    0001-цифровой выходной канал 2 регистр

    0002-цифровой выходной канал 3

    0003-цифровой выходной канал 4 регистра

    0004-цифровой выходной канал 5

    0005-цифровой выходной канал 6 регистр

    0006-цифровой выходной канал 7 регистр

    0007-цифровой выходной канал 8 регистр

    FF00

    2

    Запись данных

    FF00-ON, 0000-OFF

    8C3A

    2

    CRC код проверки

    CRC проверьте код для всех данных



    Получение: 01 05 00 00 FF 00 8C 3A (пример/шестигранный)



    Эта команда устанавливает модуль для вывода одного канала.

    Когда модуль получит правильную команду, он отправит ответ обратно мастеру.



    5,5. Команда для чтения данных с цифровым выходом



    Отправка: 01 01 00 00 00 08 3D CC (пример/шестигранный)

    Данных

    Байт

    Описание данных

    Обратите внимание

    01

    1

    Адрес модуля

    Диапазон адресов: 01-FE

    01

    1

    Код функции

    01-чтение цифровой выходной регистр

    0000

    2

    Зарегистрированный адрес (тип 0X)

    0000-исходный адрес регистра

    0008

    2

    Регистрационный номер

    0008-чтение 8 регистров

    3DCC

    2

    CRC код проверки

    CRC проверьте код для всех данных



    Получение: 01 01 01 A4 50 33 (пример/шестигранный)

    Данных

    Байт

    Описание данных

    Обратите внимание

    01

    1

    Адрес модуля

    Диапазон адресов: 01-FE

    01

    1

    Код функции

    01-чтение цифровой выходной регистр

    01

    1

    Байт данных

    01-чтение 1 байт

    A4

    1

    Считывать данные

    A4-digital вывода данных

    5033

    2

    CRC код проверки

    CRC проверьте код для всех данных



    Эта команда считывает цифровые выходные данные модуля.

    Данные цифрового выхода «A4», они будут «10100100» после преобразования в бинарные данные. Восемь бит данных соответствуют DO_08 ~ DO_01. Это означает, что DO_08, DO_06 и DO_03 включены.



    5,6. Команда для настройки Адреса модуля



    Отправка: 00 06 00 64 00 01 08 04 (например/с шестигранной головкой)

    Дата

    Байт

    Описание данных

    Обратите внимание

    00

    1

    Адрес модуля

    00-адрес передачи

    06

    1

    Код функции

    06-запись одного холдинга

    0064

    2

    Зарегистрированный адрес (4X тип)

    0064-Модульный адресный регистр

    0001

    2

    Запись данных

    0001-адрес модуля, диапазон: 0001-00FE

    0804

    2

    CRC код проверки

    CRC проверьте код для всех данных



    Приема: 00 06 00 64 00 01 08 04 (например/с шестигранной головкой)



    Эта команда устанавливает адрес модуля (рабочий адрес) как «01» (настройка по умолчанию). Эта настройка может быть сохранена при выключении питания. Это команда трансляции. Необходимо убедиться, что к мастеру подключен только один модуль.

    Когда модуль получит правильную команду, он отправит ответ обратно мастеру.



    5,7. Команда для настройки параметров связи



    Отправка: 01 06 00 65 00 02 18 14 (например/с шестигранной головкой)

    Данных

    Байт

    Описание данных

    Обратите внимание

    01

    1

    Адрес модуля

    Диапазон адресов: 01-FE

    06

    1

    Код функции

    06-запись одного холдинга

    0065

    2

    Зарегистрированный адрес (4X тип)

    0065-регистр параметров связи

    0002

    2

    Запись данных

    0001- 4800, нет, 8, 1

    0002- 9600, нет, 8, 1

    0003- 19200, нет, 8, 1

    0004- 38400, нет, 8, 1

    0005- 4800, ровный, 8, 1

    0006- 9600, ровный, 8, 1

    0007- 19200, ровный, 8, 1

    0008- 38400, ровный, 8, 1

    1814

    2

    CRC код проверки

    CRC проверьте код для всех данных



    Приема: 01 06 00 65 00 02 18 14 (например/с шестигранной головкой)



    Эта команда устанавливает Коммуникационный параметр как «9600, None, 8, 1» (настройки по умолчанию). Эта настройка может быть сохранена при выключении питания.

    Когда модуль получит правильную команду, он отправит ответ обратно мастеру.





    6. Описание питания/данных светодиодный

    При включении модуля светодиодный зеленый цвет. Когда модуль находится под связью, светодиодный мерцает. Когда модуль получает правильную команду, светодиодный зеленый цвет. Когда модуль получает неверную команду или другую команду модуля, светодиодный индикатор красного цвета.



    7. Описание отладки ПК

    Мы предоставляем программное обеспечение для отладки для тестирования функций и настройки параметров. Выполните следующие действия:

    Подключите компьютер к модулю с конвертером RS485. Подключите питание DC12V или DC24V к модулю и включите питание. Чтобы избежать ненужных повреждений, пожалуйста, убедитесь, что положительные и отрицательные клеммы правильно подключены перед включением питания. Откройте программное обеспечение и выберите модель модуля, вы увидите окно функционального тестирования или настройки параметров. Установите параметр связи и откройте последовательный порт. Выберите соответствующую настройку и нажмите кнопку «Чтение» или «запись».



    8028-3



    8. Сетевая схема RS485

    1
