ЧПУ маршрутизатор простой 100 кГц 3-осевой Mach3 USB карта управления движением



Фрезерный станок с ЧПУ простой 100 кГц 3 оси Mach3 USB плата управления движением Breakout Board

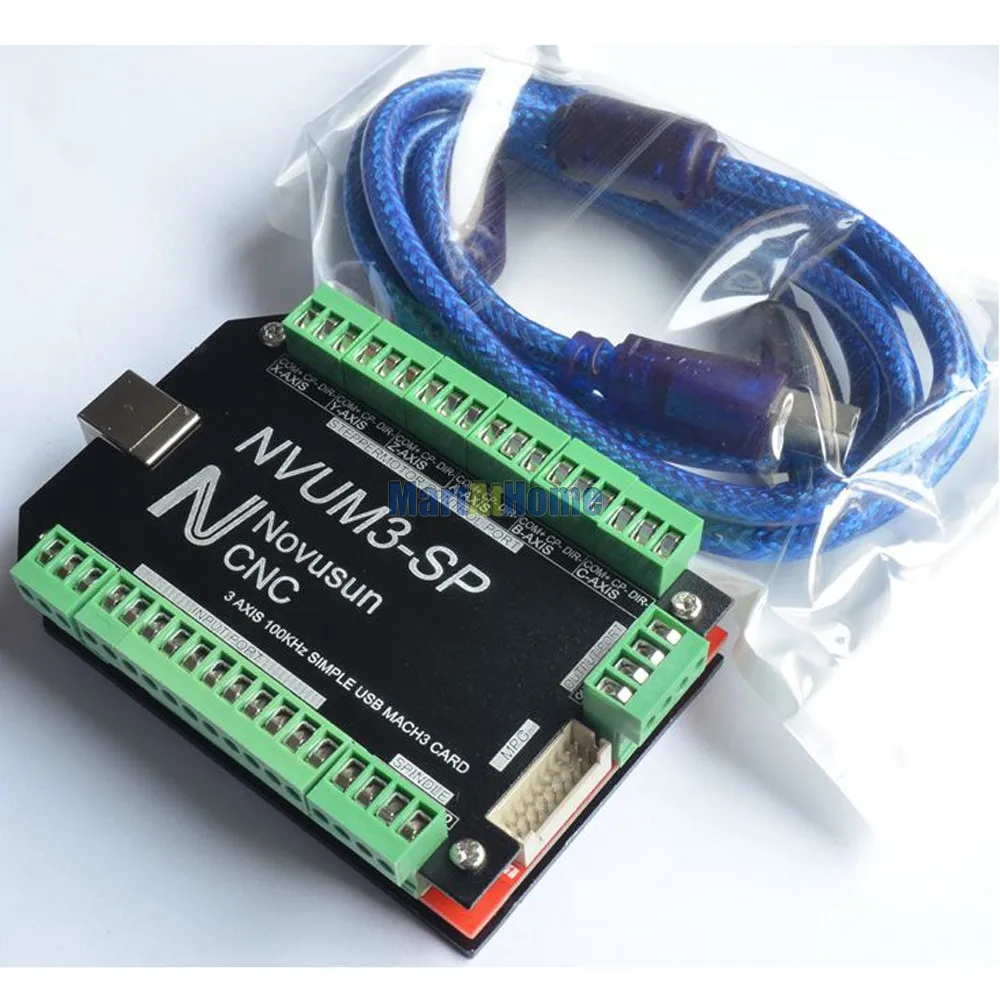

Посылка включает в себя:

1x3 axis Mach3 USB контроллер движения

USB кабель (1 шт.);

1 x CD (Mach3Version3.043.066.exe, руководство на английском языке)



Описание:

NVUM3_SPv1.1 является 3 оси Mach3 USB motion контроллер. (У нас также есть NVUM4, NVUM5, NVUM6) Поддерживает программное обеспечение Mach3 и стандартный MPG. Этот контроллер движения принимает рамки дизайна руки. Конструкция ARM включает в себя коммуникацию, кодеаналитический, основной алгоритм и генерацию импульсов. Рациональный дизайн, удобный в эксплуатации. Это руководство представляет график работы, подключения и использования нашего профессионального контроллера движения для гравировального станка. С помощью множества чертежей пользователи могут быстро узнать, как использовать этот контроллер движения.



Параметры:

Поддержка USB; 12 портов фотоэлектрический изолированный входной интерфейс для обычных цифровых данных; 10 портов фотоэлектрический изолированный выходной интерфейс для обычных цифровых данных; 1 порт 0-10 В Скорость вращения шпинделя аналоговый выходной интерфейс (можно изменить на выход ШИМ); Может поддерживать 3 оси шаговых систем, 200 кГц импульсный выход для каждой оси; Чип управления движением руки; Основным устройством является 12V-32VDC вход источника питания; Ток должен быть выше 0,5a; Совместим с входом MPG, поддерживает цифровой дисплей MPG от нашей компании



Внешний вид и Размеры:

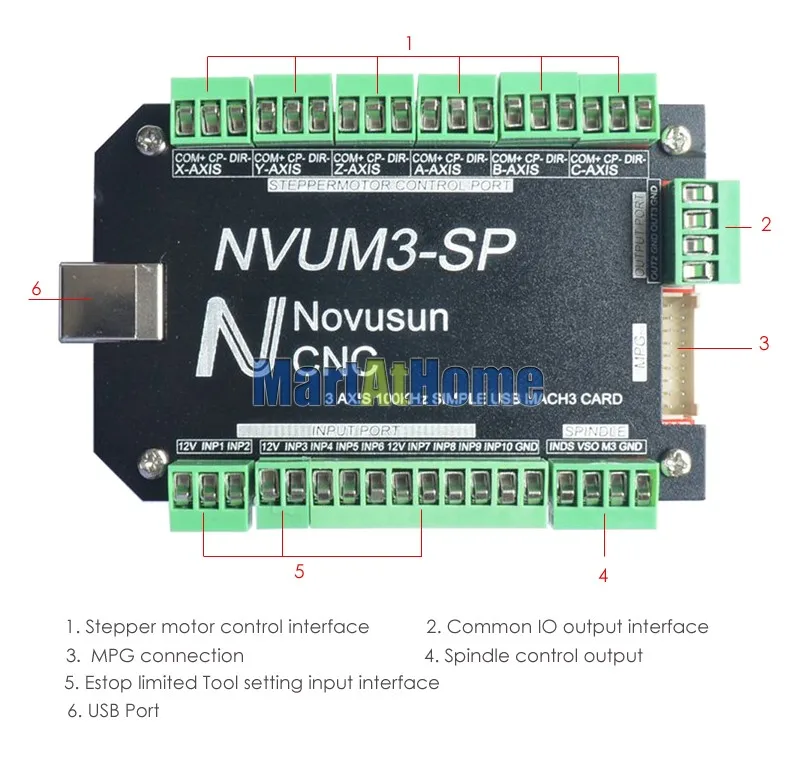

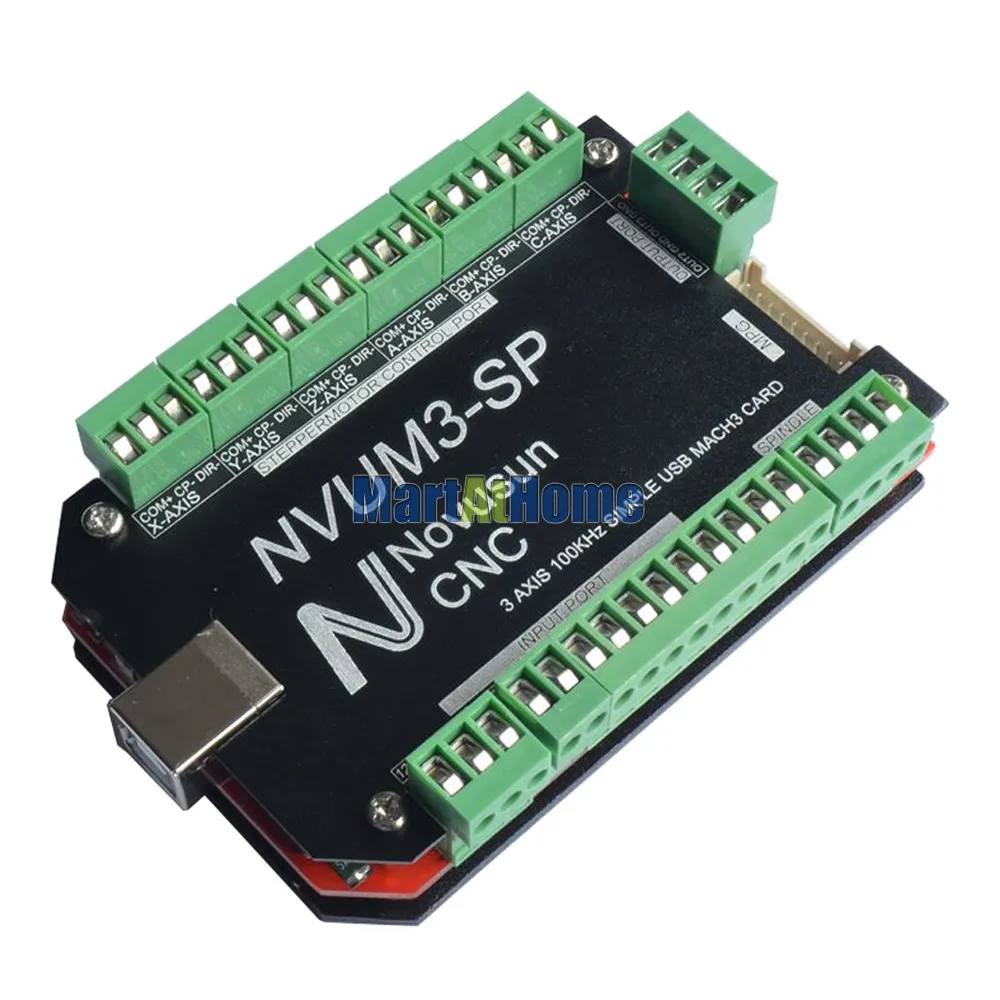

Контроллер движения NVUM3_SPv1.1 имеет герметичную конструкцию корпуса, в нижней части есть 4 отверстия для установки. Мы можем зафиксировать 4 отверстия диаметром 4 мм в шкафу и установить контроллер в шкаф. Внешний вид контроллера, как показано на рисунках ниже:

Общий размер изделия-163,1 мм * 80,8 мм * 27,8 мм; Нижний Размер установки 101,4 мм * 39,5 мм





Существенные объяснение



При использовании NVUM3_SP, где будет много английских аббревиатур, теперь мы перечислим все из них для ваших любезных ссылок:

FRO: Регулировка подачи: во время рабочего процесса, значение F уже установлено, и нужно отрегулировать скорость подачи тока, тогда мы можем отрегулировать значение FRO для реализации. SRO: регулировка скорости шпинделя: во время рабочего процесса, значение S уже установлено, и нужно отрегулировать скорость вращения шпинделя, а затем мы можем отрегулировать значение SRO для реализации: Скорость тока S # = Настройка S * SRO. SRJ: регулировка скорости вручную

В процессе эксплуатации, так как скорость вручную уже установлена, и нам нужно отрегулировать скорость тока, и невозможно зафиксировать значение во время работы, затем мы можем изменить значение SRJ, чтобы реализовать это.

Текущая ручная скорость FS # = Настройка ручной скорости * SRJ.

F: скорость подачи, единица измерения мм/мин. Например F = 200, означает каждую минуту кормления 2000 мм. S: Скорость вращения шпинделя. Блок рад/мин. Например S = 20000, означает 20000 оборотов/минут. Оси X координат Перемещение по оси Y координат Перемещение по оси Z координат Ось координат Ось координат C оси координат Ready: readymode. В режиме мы можем сделать любую операцию, включая обработку или изменение значений или запуск второго режима. Сброс: режим сброса. В этом режиме он должен остановить каждую операцию. «Шаг»: ручной пошаговый режим. В этом режиме Каждая ось может выполнять ручную работу. MPG: режим MPG. Каждая ось может проводить работу MPG в этом режиме.
