STM32 Совет по развитию, предназначенный для официального инструмента ST, и интегрирует различные стандартные интерфейсы, довольно легко для периферических расширений.

Обзор

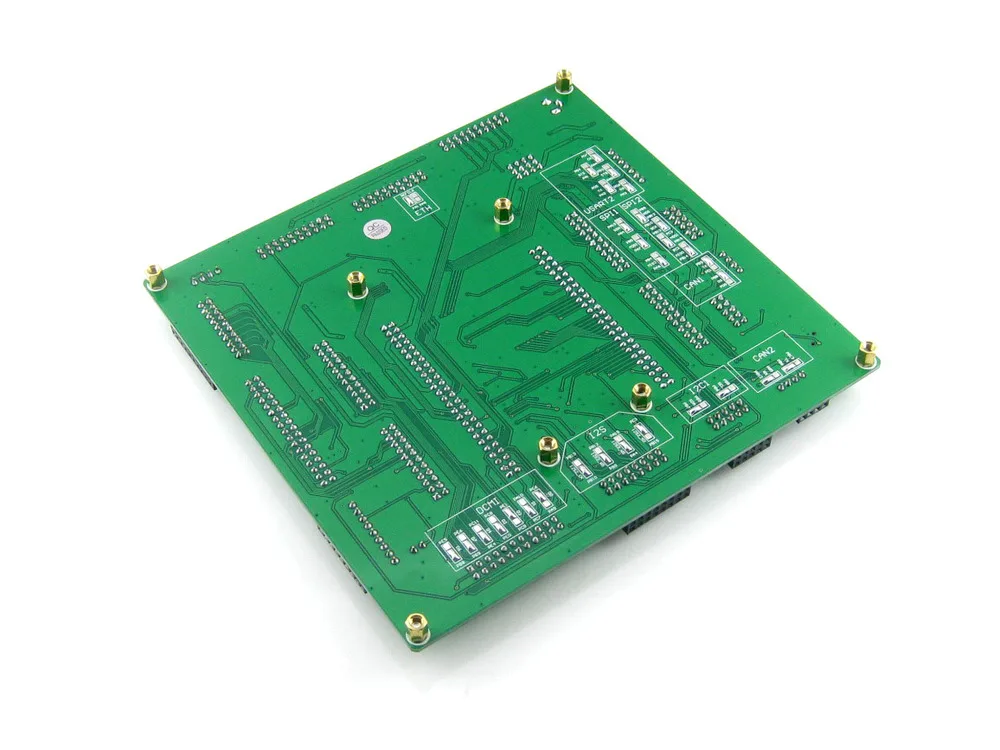

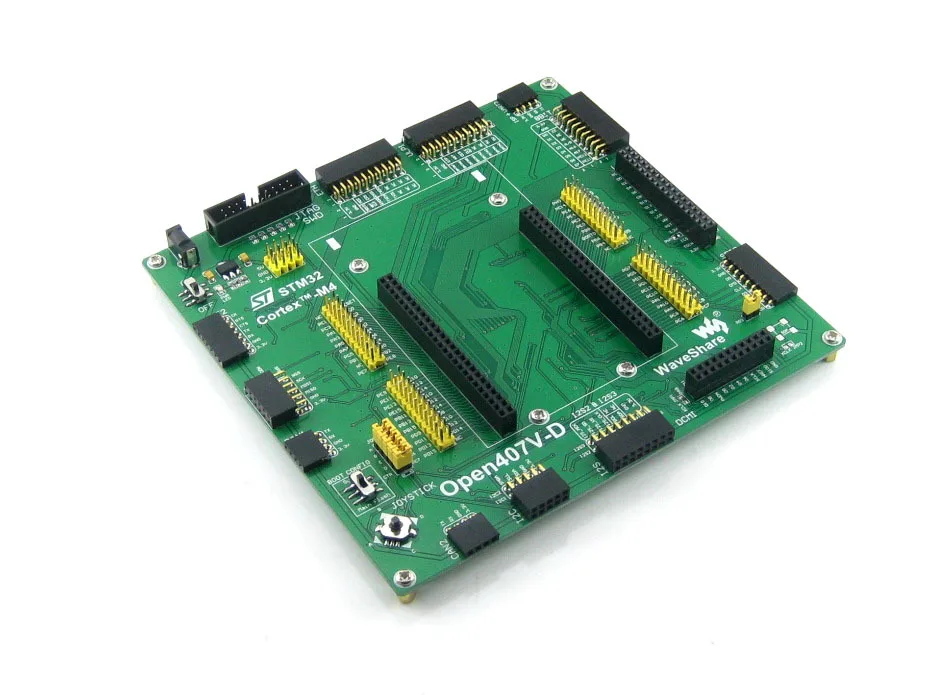

Open407V-DЯвляется Советом развития STM32, предназначенным для официального инструмента STM32F4DISCOVERY, который что STM32F407VGT6 микроконтроллер на борту.

ВOpen407V-DПоддерживает дальнейшее расширение с помощью различных дополнительных аксессуаров для конкретного приложения. Модульный и открытый дизайн делает его идеальным вариантом для разработки приложений серии STM32F4.

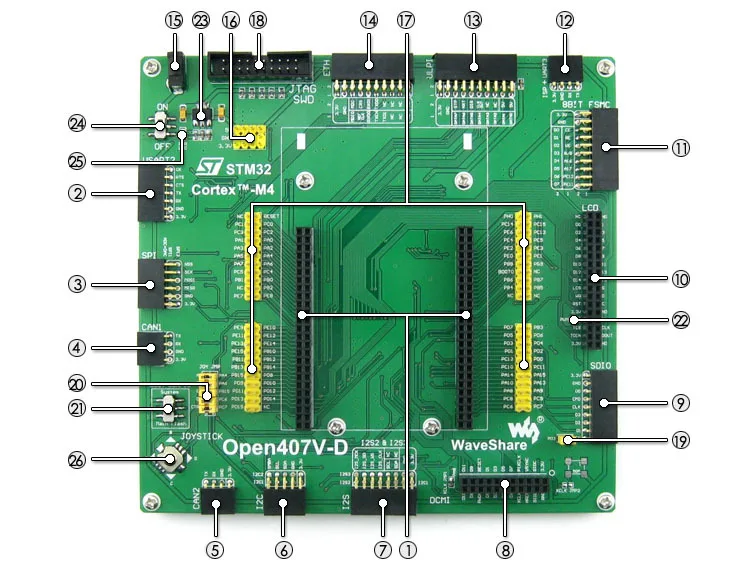

То, что есть на материнском совете



1.STM32F4DISCOVERY разъем: Для легко соединяющий STM32F4DISCOVERY
2.USART2 интерфейс:Легко подключается к RS232, RS485, USB к 232 и т. д.
3.SPI1/SPI2 + интерфейс AD/DA
* Легко подключается к периферийным устройствам SPI, таким как DataFlash (AT45DBxx), SD-карта, MP3 модуль, и т. д.
* SPI1 функции AD/DA Альтернативная функция, поддерживает подключение AD/DA модуля также
4.CAN1 интерфейс:Связывается с платами аксессуара, с помощью которых можно удобно работать с устройством
5.CAN2 интерфейс:Связывается с платами аксессуара, с помощью которых можно удобно работать с устройством
6.I2C1/I2C2 интерфейс:Легко подключается к периферийным устройствам I2C, таким как эспандер I/O (PCF8574), FRAM (FM24CLxx), и т. д.
7.I2S2/I2S3/I2C1:Для подключения периферийных устройств I2S, таких как аудио модуль
8.Интерфейс DCMI:Для подключения модуля камеры
9.Интерфейс SDIO:Для подключения модуля Micro SD имеет гораздо более быструю скорость доступа, чем SPI
10.FSMC + SPI интерфейс (16-бит FSMC + SPI):Для подключения сенсорного экрана ЖК-дисплея
11.Интерфейс FSMC (8-бит FSMC):Легко подключается к периферийным устройствам, таким как NandFlash, Ethernet и т. д.
12.USART3 интерфейс:Легко подключается к RS232, RS485, USB к 232 и т. д.
13.Интерфейс ULPI:Для подключения высокоскоростного USB-периферийного устройства (STM32F407V интегрирует stm32f407v USB HS без любого устройства PHY)
14.Интерфейс Ethernet:Легко подключает MCU к сети ethernet с помощью использования дополнительного модуля ethernet
15.5 В DC jack
16.5 В/3,3 В питание вход/выход:Обычно используется как выходная мощность, также общая-заземление с другими пользовательскими плат
17.Разъем булавки MCU:Все булавки MCU доступны на расширенных разъемах для дальнейшего расширения
18.JTAG/SWD интерфейс:Для отладки/программирования
19.Sd-карта обнаружить перемычку
20.Джойстик перемычка
* Короткий Джемпер для подключения джойстика к умолчанию I/Os, используемый в примере кода
* Открыть перемычку для подключения джойстика к заказу I/Os через перемычки проводов
21.Переключатель режима загрузки: для настройки BOOT0 pin
22.Регулировка ЖК-подсветки включить джемпер
* Короткий Джемпер для включения регулировки ЖК-подсветки
* Открыть перемычку для отключения, и установить бесплатно порт I/O
23.AMS1117-3.3:3,3 В регулятор напряжения
24.Мощность Выключатель питания:5 В/выключатель постоянного тока
25.Мощность индикатор
26.Джойстик:Пять позиций

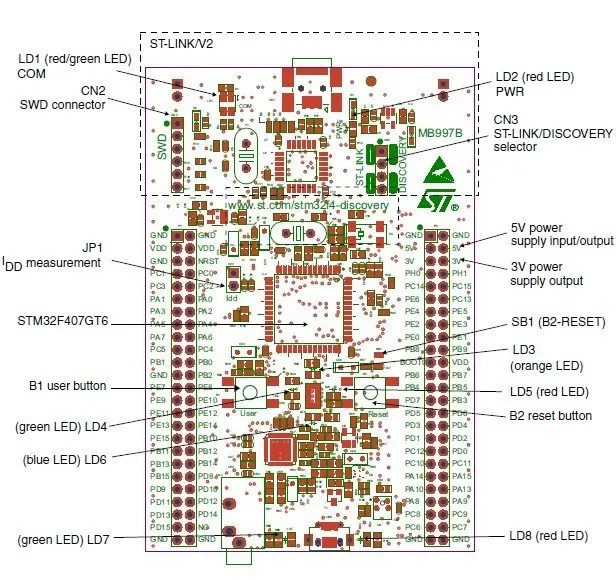

Что \ на STM32F4DISCOVERY

1. stm32f407vgt6 microcontroller featuring 32-бит ARM Cortex-M4F core, 1 основной Flash, 192 Кб ram В посылка LQFP100
2. on-board ST-LINK/V2 с переключателем режима выбора для использования набора в качестве автономного ST-LINK/V2 (с разъемом SWD для программирования и отладки)
3. Питание платы: через USB-автобус или от внешнего источника питания 5 В
4. внешний блок питания: 3 В и 5 В
5. LIS302DL, ST MMS датчик движения, 3-оси цифровой выходной акселерометр
6. MP45DT02, ST MMS аудио датчик, всенаправленный цифровой микрофон
7. CS43L22, аудио-ЦАП со встроенным драйвером класса D
8. восемь светодиодов:
* LD1 (красный/зеленый) для USB связи
* LD2 (красный) для 3,3 В мощность на
* Четыре пользователя светодиодов, LD3 (orange), LD4 (green зеленый, LD5 (красный) А LD6 (синий)
* 2 USB OTG светодиоды LD7 (зеленый) VBus и LD8 (красный)
9. Две кнопки (пользователь и сброс)
10. USB OTG FS с микро-AB разъемом
11. Модуль расширения для всех LQFP100 I/Os для быстрого подключения к прототипированию и легкого зондирования

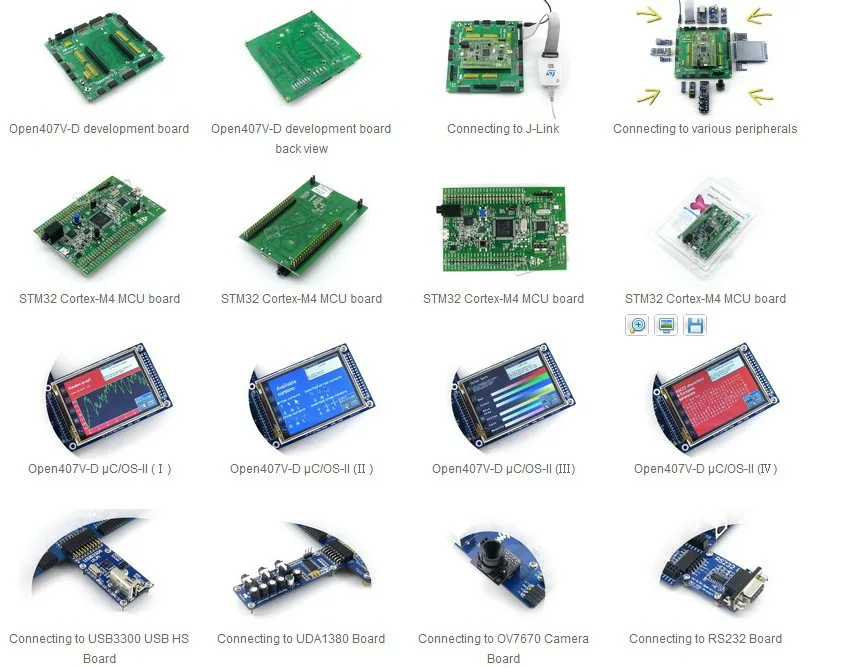

Фотографии

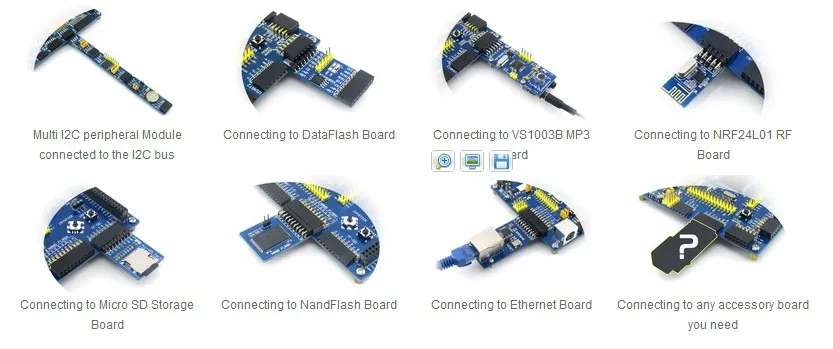

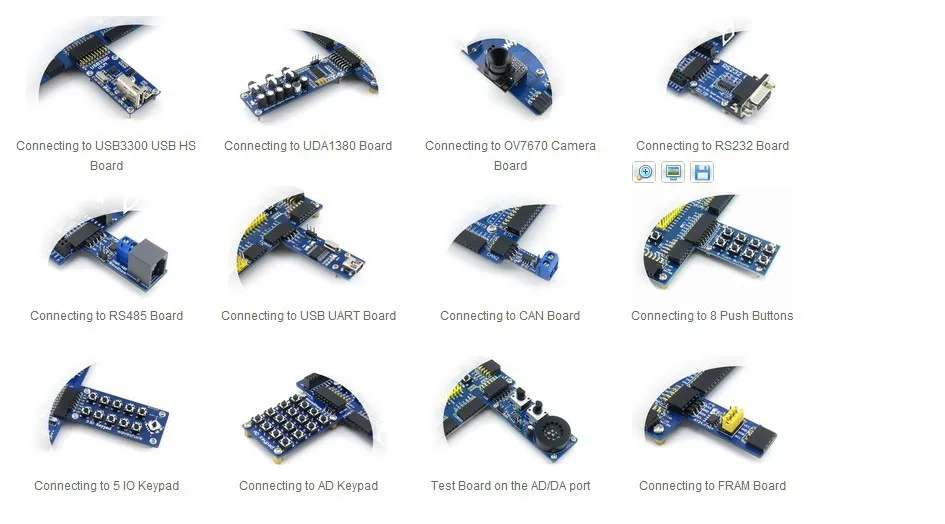

(Легкое расширение, можно добавить аксессуары, платы, как вы любите!)

Примечание: stm32f4discovery интегрирует ST-LINK/V2 для программирования/отладки (только SWD).

Стандарт Open407V-D не включает в себя STM32F4DISCOVERY, ни любой другой аксессуар аксессуара.

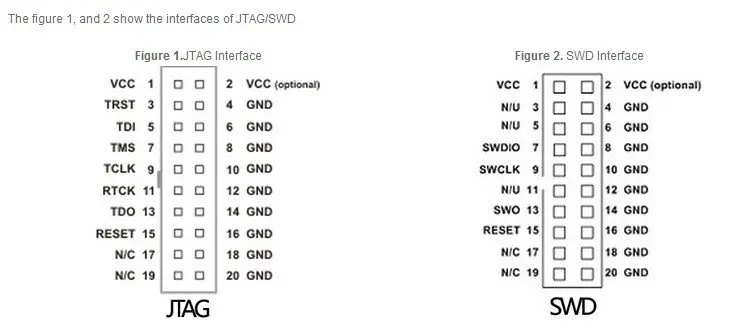

JTAG/SWD интерфейсы

Ресурсов развития

В руководстве пользователя CD включены ресурсы развития, перечисленные ниже:
