ЧПУ маршрутизатор 4-осевой платы управления шаговым двигателем и Карта драйвера

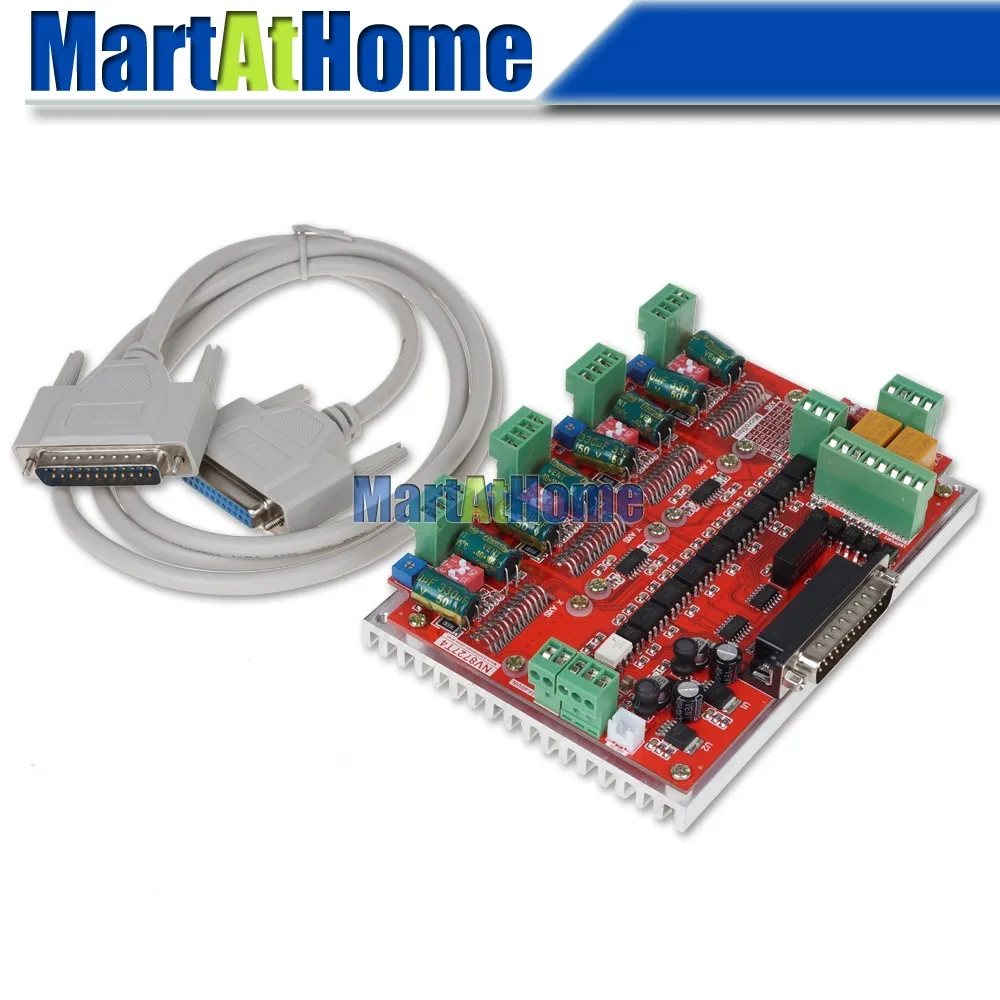

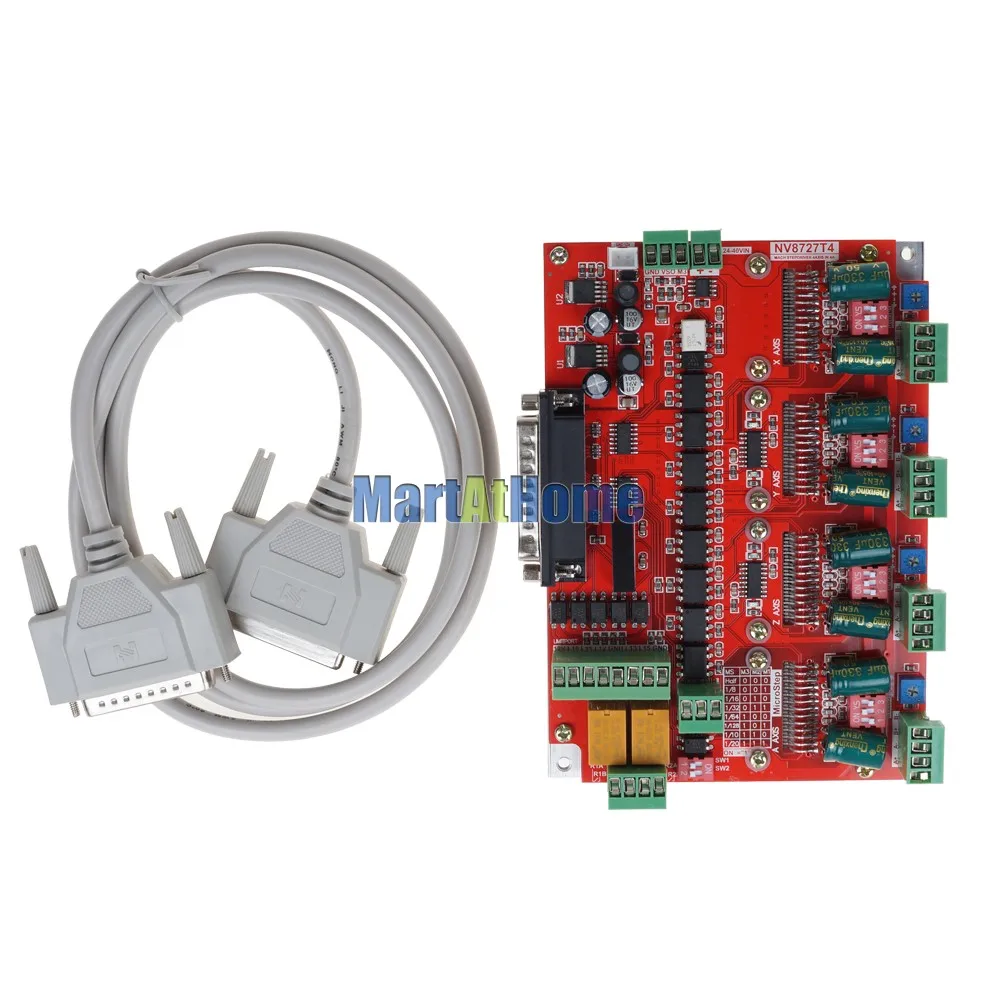

Посылка включает в себя: Плата управления шаговым двигателем с 4 осями-1 шт. 1 х кабель Руководство пользователя на английском языке, программное обеспечение Mach3 с лицензией (Мы отправим их вам по электронной почте)

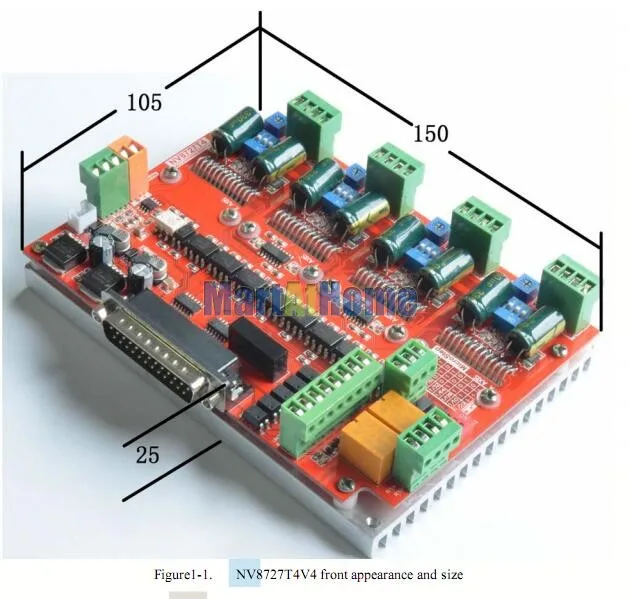

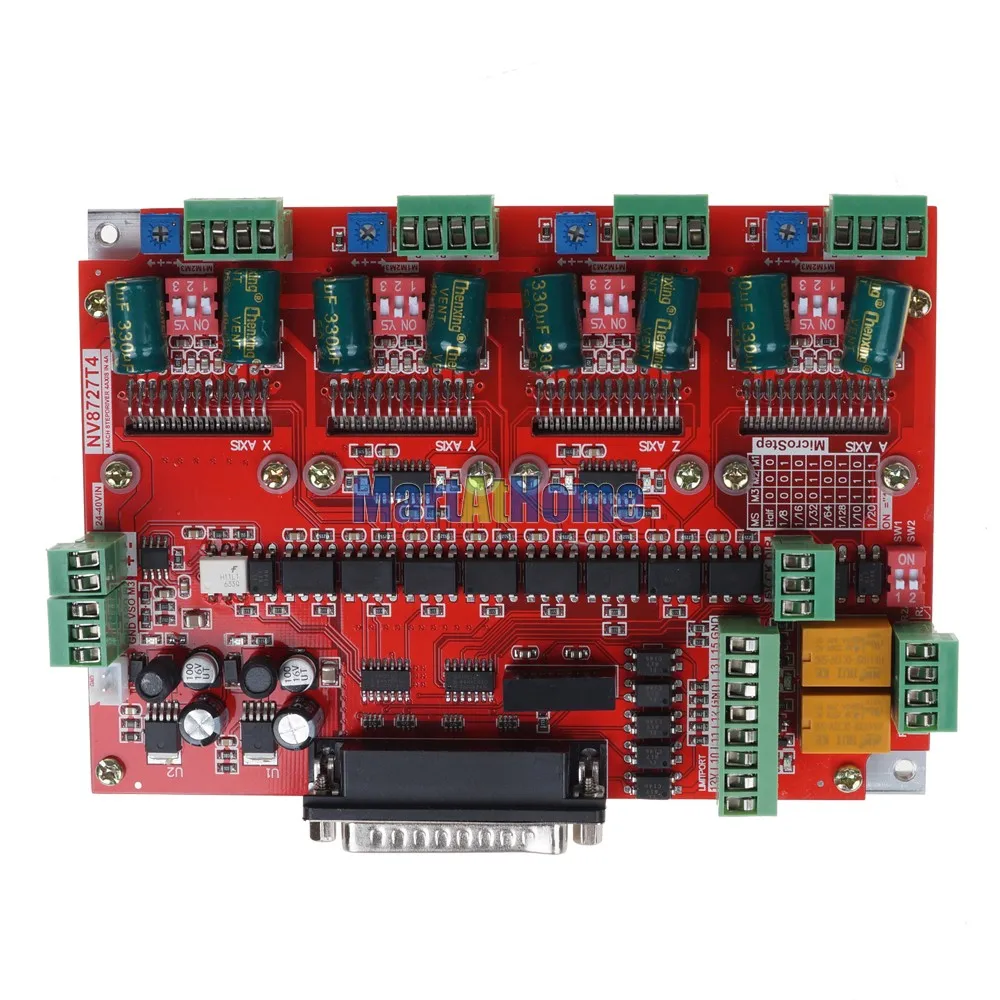

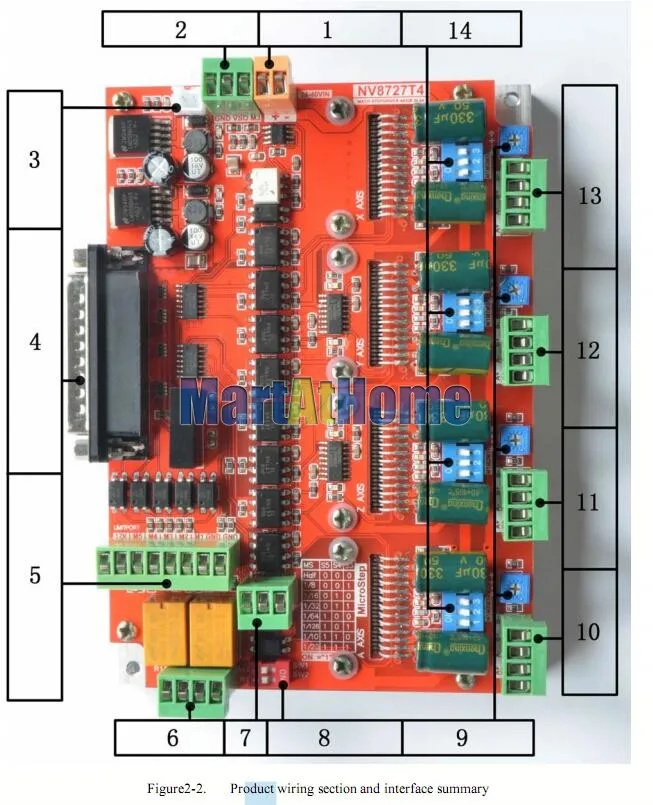

Введение: Это 4 оси motion контроллер мы проводим 1 год на всех этапах. NV8727T4V4 ПоддержкаMach2, Mach3 и KCAM4Программное обеспечение, через порт LPT для связи с компьютером. Это руководство представляет график работы, подключения и использования нашего профессионального контроллера движения для гравировального станка. С помощью множества чертежей пользователи могут быстро узнать, как использовать этот контроллер движения.   Параметры: Поддержка LPT; 5 портов фотоэлектрический изолированный входной интерфейс; 1 порт фотоэлектрический изолированный выходной интерфейс; 1 порт 0-10 В Скорость вращения шпинделя аналоговый выходной интерфейс (можно изменить на выход ШИМ); 2 релейный выход. Может поддерживать шаговые системы с 4 осями, импульсный выход 100 кГц для каждой оси; Рука motion управляющая ИС Основным устройством является 12V-32VDC вход источника питания, ток должен быть выше 10А;   Внешний вид и размер: Этот контроллер движения имеет герметичную открытую структуру, в нижней части есть 2 отверстия для установки. Мы можем зафиксировать 2 отверстия диаметром 4 мм в шкафу и установить контроллер в шкаф. Внешний вид контроллера, как показано на рис. 1-1 и на рис. 1-2: Общий размер изделия-150 мм * 105 мм * 25 мм; Нижний Размер установки 142,6 мм * 96 мм.     Существенные объяснение: При использовании NV8727T4V4, где будет много английских аббревиатур, теперь мы перечислим все из них для ваших любезных ссылок: FRO: Регулировка подачи: во время рабочего процесса, значение F уже установлено, и нужно отрегулировать скорость подачи тока, тогда мы можем отрегулировать значение FRO для реализации. Chapter1 введение   1. SRO:Регулировка скорости шпинделя: в процессе работы значение S уже установлено, и необходимо отрегулировать скорость вращения шпинделя, а затем мы можем отрегулировать значение SRO для реализации: Скорость тока S # = Настройка S * SRO. 2. SRJ:Регулировка скорости вращения шпинделя В процессе эксплуатации, так как скорость вручную уже установлена, и нам нужно отрегулировать скорость тока, и невозможно зафиксировать значение во время работы, затем мы можем изменить значение SRJ, чтобы реализовать это. Текущая ручная скорость FS # = Настройка ручной скорости * SRJ. 3. F:Скорость подачи, единица измерения-мм/мин. Например F = 200, означает каждую минуту кормления 2000 мм. 4. S:Шпинделя Скорость. Блок рад/мин. Например S = 20000, означает 20000 оборотов/минут. Оси X координат Перемещение по оси Y координат Перемещение по оси Z координат Ось координат Ось координат C оси координат 5. Ready: readymode. В режиме мы можем сделать любую операцию, включая обработку или изменение значений или запуск второго режима. 6. Сброс: режим сброса. В этом режиме он должен остановить каждую операцию. 7. «Шаг»: ручной пошаговый режим. Каждая ось подсвечивает ручной шаг в этом режиме. 8. MPG: режим MPG. Каждая ось может проводить работу MPG в этом режиме.   Определение и метод подключения   Порт 1. Главный вход питания Порт 2. Выход управления шпинделя Порт 3. 12V порт питания вентилятора Порт 4. Порт LPT Порт 5. Estop/лимит/входной порт зонда Порт 6. 2 релейный выход Порт 7. 5-осевой Расширенный порт Порт 8. Переключатель выбора функций Порты и разъёмы 9. 4 оси двигатель настройки тока потенциометр Порт 10-13. Шаговый двигатель порт Порты и разъёмы 14. Микро-шаг переключения настроек
