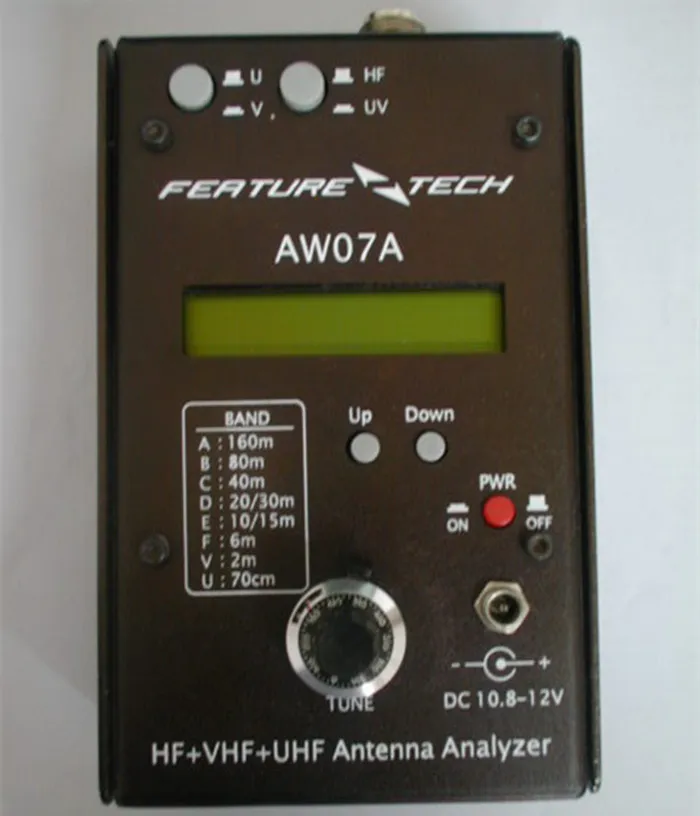

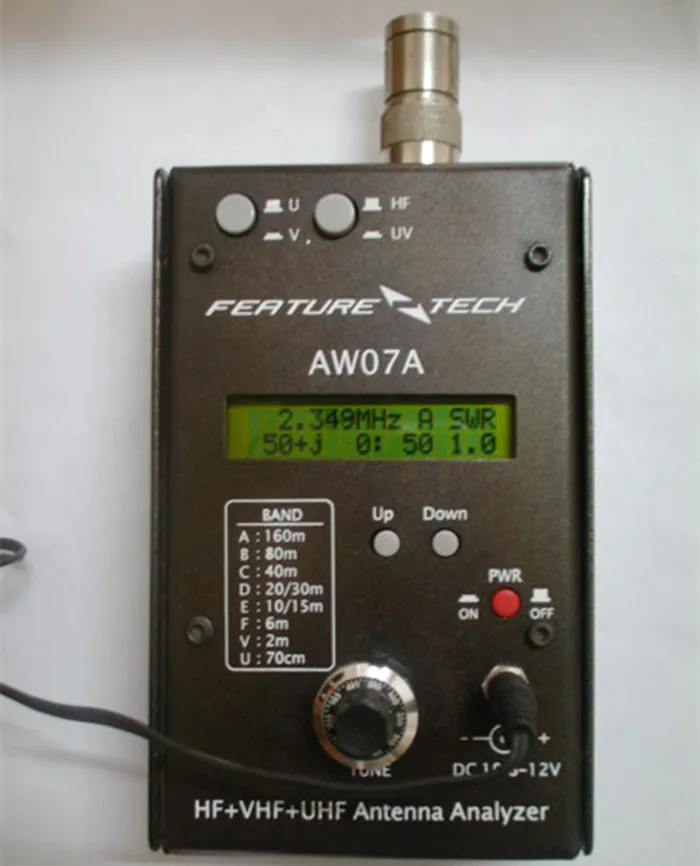

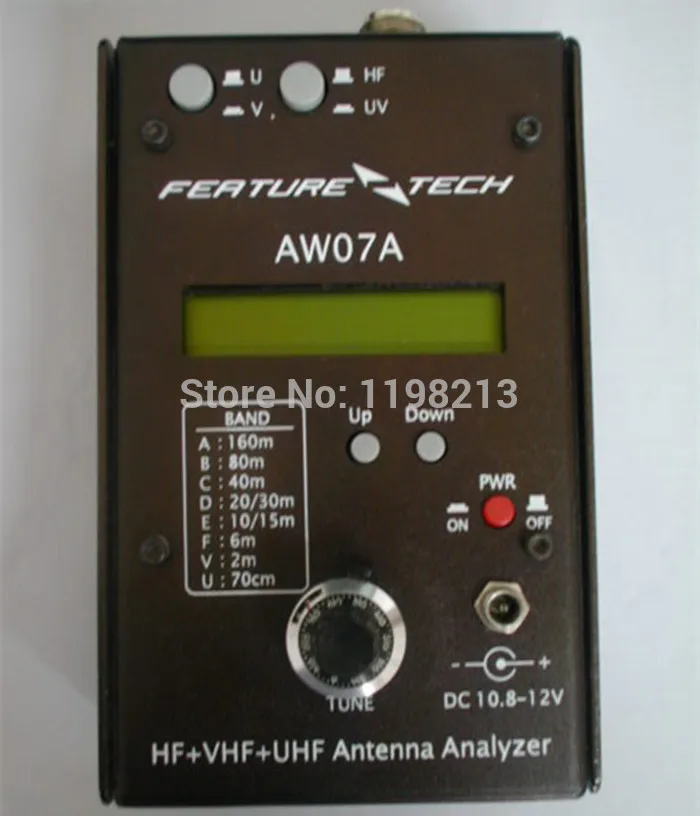

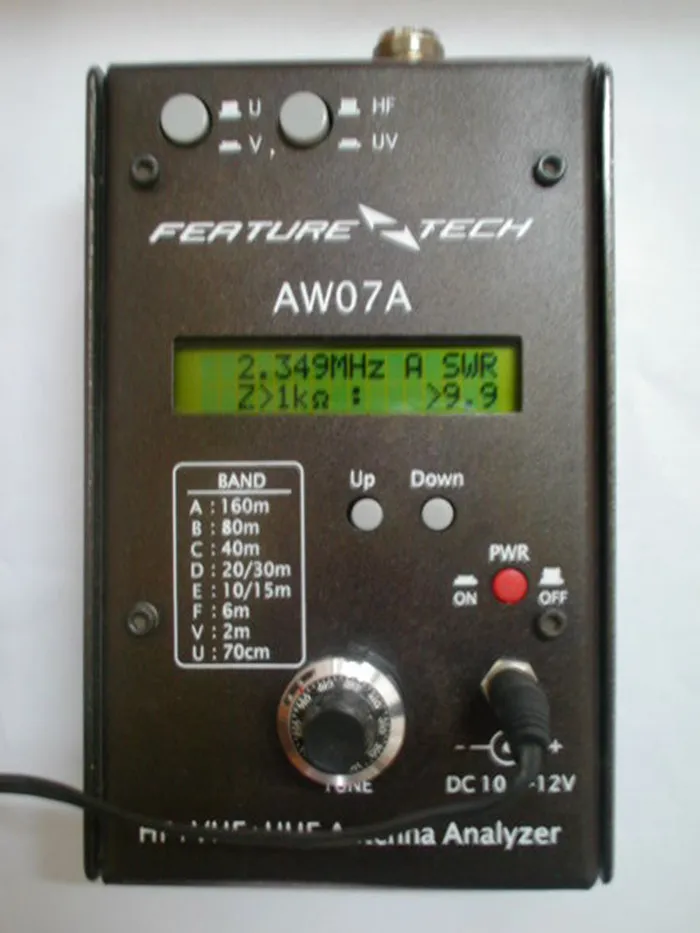

AW07A HF VHF UHF 160M импеданс SWR антенна анализатор для любительской радиосвязи Hobbists DIY

AW07A HF VHF UHF 160M импеданс SWR антенна анализатор для любительской радиосвязи Hobbists DIY

AW07A HF VHF UHF 160 м импеданс SWR антенна анализатор для HAM Радио хоббистов DIY рация двухсторонняя рация радио

Введение:

Состояние вашей антенны, измерьте сопротивление и компонент reactance и помогите вам решить антенну
Проблемы. Этот блок сочетает в себе шесть основных частей: переменный осциллятор, счетчик частоты, независимый осциллятор,
50 Ом радиочастотный мостовой детектор, преобразователь A-D и микроконтроллер. Этот компактный продукт был создан для подачи
Требуется прочная конструкция и полевые испытания. Диапазон рабочих частот этого блока идет от HF, и
До 490 МГц. Специально разработан для анализа антенной системы 50ohm. Он измеряет RF
Импедансы от нескольких Ом до нескольких сотен Ом. AW07A также является L/C метром, измеряя
Значения конденсаторов и индукторов. Кроме того, это может быть неточный источник сигнала и частота
Счетчик. Со встроенным РЧ-измерителем прочности, он проверяет силу поля RF возле вашей антенной системы, и это
Очень полезно, когда вам нужно знать статус радиочастотных помех вокруг вашей станции. Также AW07A
Функции в качестве неточного источника сигнала и счетчика частоты. Диапазон рабочих частот этого блока
Простирается от 1,5 до 71 МГц в шесть пересекающиеся полосы, и включает в себя SWR измерений на 85-185 МГц,
300-490 МГц.

Список характеристик:

2. Измеритель емкости
3. Измеритель индуктивности
4. Показать значение REACTANCE
5. Показать Значение сопротивления
6. КСВ значения от 1,1 до 9,99
7. Измеритель прочности RF
8. Счетчик частоты

Характеристики:

2. Уровень выхода RF: 2Vpp
3. Диапазон SWR: 1 ~ 9,9
4. Диапазон сопротивления: 10 ~ 500 Ом
5. Диапазон Reactance:
6. L диапазон измерения:
7. C диапазон измерения:
8. Внешний Мощность AC/DC 10,8 ~ 12V
9. Батарея: щелочная батарея 8 * AA
10. Потребляемая мощность: < 150 мА (ВЧ полосы, B/L выкл), <165мА (вю полосы, B/L выкл)
11. Вес: 0,6 кг
12. Размер: 155 (Ш) × 100 (Д) × 55 (В)

Посылка:

Антенный Анализатор * 1

Кабель питания * 1
