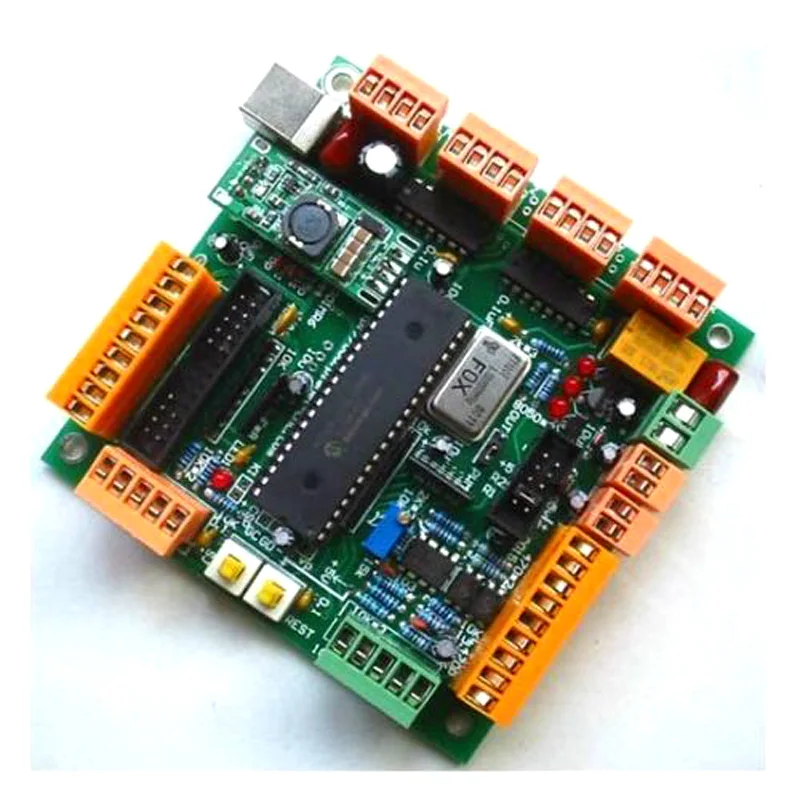

3 оси 4 Mk1 USB с ЧПУ для usbчпу нефритовый деревообрабатывающий гравировальный станок

Технические характеристики:

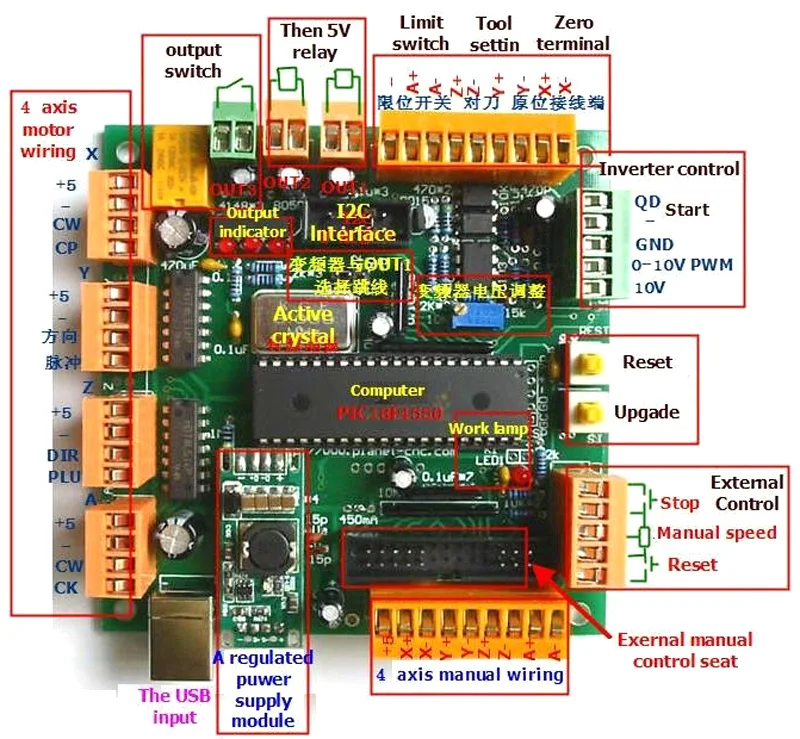

Плата интерфейса была переработана много раз, теперь очень Стабильная и надежная, без внешнего источника питания, увеличение 5 в регулируемого блока питания, с использованием активного кристалла, не появится программного обеспечения, шаг двигателя отключается, Аккумулятор ноутбука также может быть нормальной работой.

Используйте 40 ножной ряд, вставьте микрокомпьютер с одним чипом, техническое обслуживание и замену.

Все используют HT3.96 разъем, проводка удобная.

3 выхода направляются, есть Прямое управление релейным устройством.

Полная изоляция может контролировать инвертор.

Внешний ручной интерфейс, удобно брать на себя блок управления.

Увеличьте мощность самостраховки, Защитите компьютер.

7 диодов, 10 электролитических конденсаторов, 104 конденсатора 7, 103102 один, 4700P/250 В Конденсатор два для стабилизации.

Последняя версия программного обеспечения:

Можно использовать для плазменной резки

Вы можете использовать 3D-принтер

Вы можете использовать человека для экспорта кода G

Функциональный (набор регулируемого источника питания, Управление скоростью вращения шпинделя инвертора, удобное место проводки, внешнее ограничение, внешний инструмент, внешнее происхождение. Внешний I2C. Внешнее соединение, внешняя аварийная ситуация, внешний сброс, внешнее реле, инструкции по выходу, инструкции по работе, кнопка сброса, кнопка обновления, удобная, простая в использовании, простая в обновлении, без ограничений. Цена низкая, диск имеет подробную информацию.)

1. Работает на MacOS X (Snow Leopard 10.6.3) с виртуальной машиной, имитирующей Windows XP SP3

2.USB (V2.x) от ПК/ноутбука под управлением Windows XP, Vista или Windows 7 (32 или 64 бит)

3. Мотор драйвер контактный разъем-out совместим с 10 пин с открытым исходным кодом интерфейс (Linistepper, PICStep)

4. Контроллер работает с большинством шаговых и серводвигателей шаг/dir, доступных на рынке

5. Буферный IO для максимальной производительности

6. Расширенные алгоритмы интерполяции

7. Запуск, остановка, пауза и возобновление выполнения программы на вашем компьютере

8. Стандартный RS274/NGC g-код (Совместимость с EMC2)

9. Расширенные g-коды-G40, G41, G42 (компенсация радиуса резака)

10. Поддерживаются расширенные g-коды-G43, G49 (смещение длины инструмента)

11. Поддерживаются расширенные g-коды-G54, G59.3 (происхождение системы координат)

12. Протестировано с SolidCAM, MasterCAM, ArtCAM, Vectric, CamBam, MeshCAM... Генерируемый г-код

14. Экструзия 4 осей и 3-осный г-код поддерживается

15. Импорт toolpath из DXF файлов

16. Импорт toolpath из PLT/HPGL файлов

17. Импорт набора инструментов из файлов изображений

18. Импорт toolpath из файлов NC-Drill (Excellon)

19. Импорт toolpath из файлов Gerber (RS-274X)

20. Траектории моделирование

21. Автоматическая процедура homing

22. Усовершенствованные процедуры замены инструментов

23. Автоматическое измерение длины инструмента

24. Экспорт инструментального пути в g-код

25. Экспорт toolpath в DXF

26.SDK (набор разработчиков программного обеспечения) доступен

Максимальная частота шага 27,25 кГц

28,3 цифровых выходов (наводнение, туман, шпиндель)

29,12 минимальная ширина импульса США

30. Ручные входы для всех осей

31. Предельные входы для всех осей

32. Контроль внешних устройств с протоколом I2C

Особенности:

Вы можете работать на XP Vista, Windows или 7Windows PC 8 (32 бит или 64 бит Интерфейс USB для Windows/ноутбука (версия 2.x)

Может использоваться на рынке импульсного/направленного шагового двигателя и серводвигателя

Выходной вход как высокопроизводительный буфер

Расширенный интерполяции алгоритм

Можно запускать, останавливать, останавливать и восстанавливать компьютер при выполнении программы

G RS274/NGC код (EMC2 совместимый)

Поддерживает расширенный g-код-G40, G41, G42 (компенсация радиуса инструмента)

Расширенный g-код-G43, G49 (компенсация длины инструмента)

Поддержка расширенного G кода-G54, G59.3 (происхождение системы координат)

Поддерживает 4 оси и 3 оси G код

Вы можете импортировать путь инструмента из файла DXF

Вы можете импортировать путь инструмента из файла PLT / HPGL

Вы можете импортировать путь инструмента из файла изображения

Вы можете использовать файл траектории инструмента с числовым управлением

Инструмент путь моделирование

Расширенный инструмент для программы обмена

Автоматический инструмент измерения длины

Предоставление SDK (комплект разработки программного обеспечения)

Может быть определена внешне ключевая мощность

Может пенопласта

Максимальная частота 25 кГц

3 цифровой выход (затопление, туман, шпиндель)

Минимальная ширина импульса 12

Все оси могут быть вручную

Все валы могут быть подключены к пределу

Протокол I2C для управления внешними устройствами

Посылка список:

1*4 оси USBCNC 2,1 заменитель MACH3 интерфейсная плата ---- MK1
