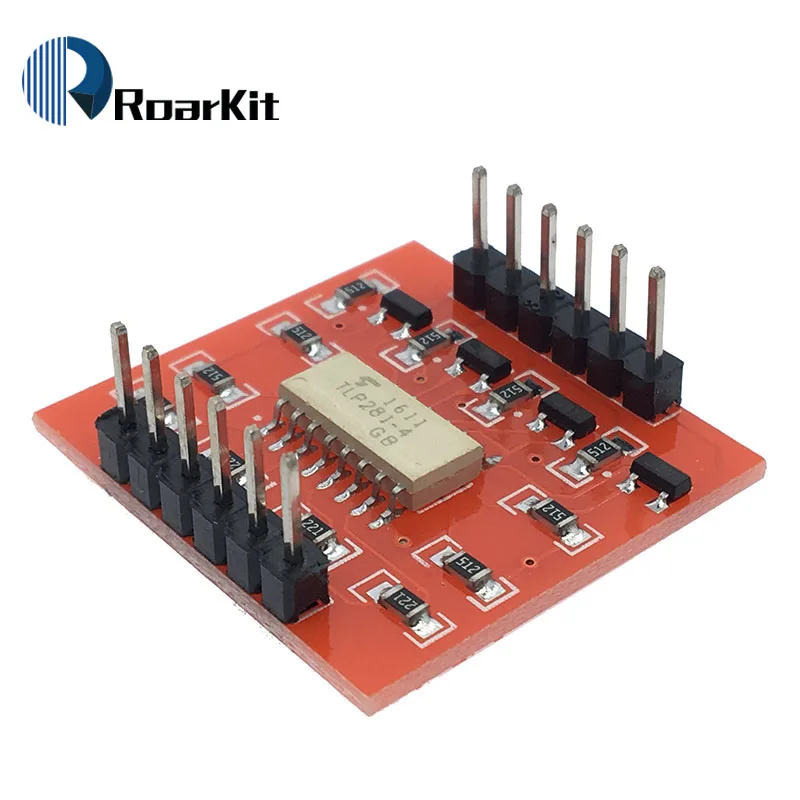

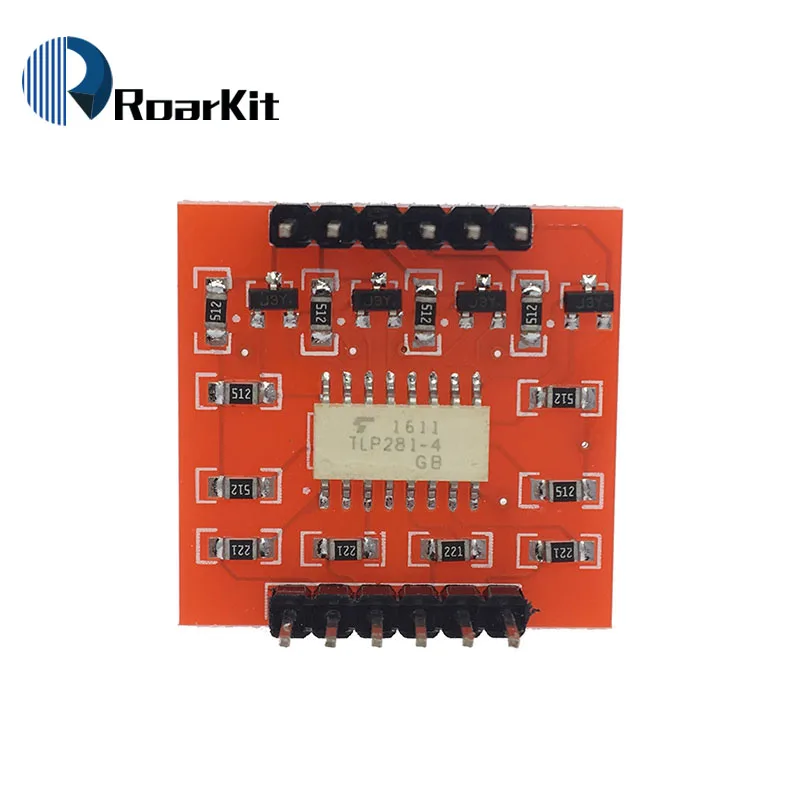

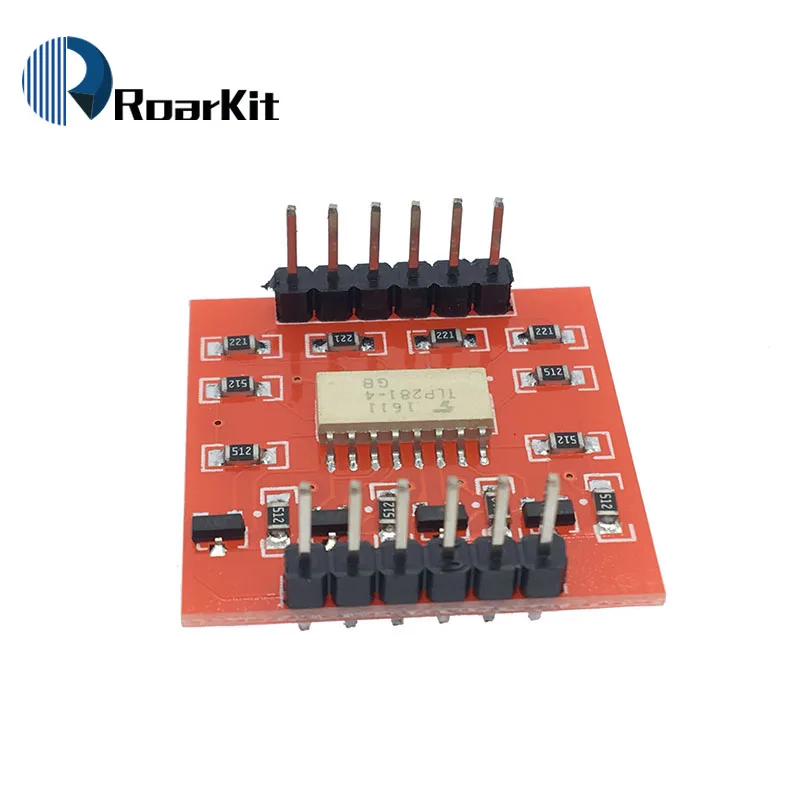

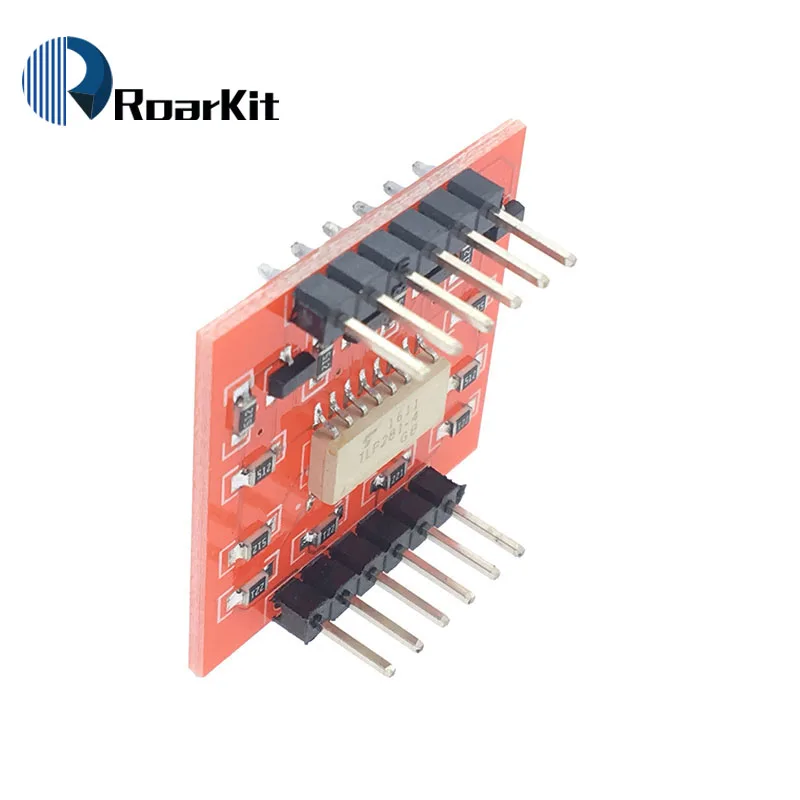

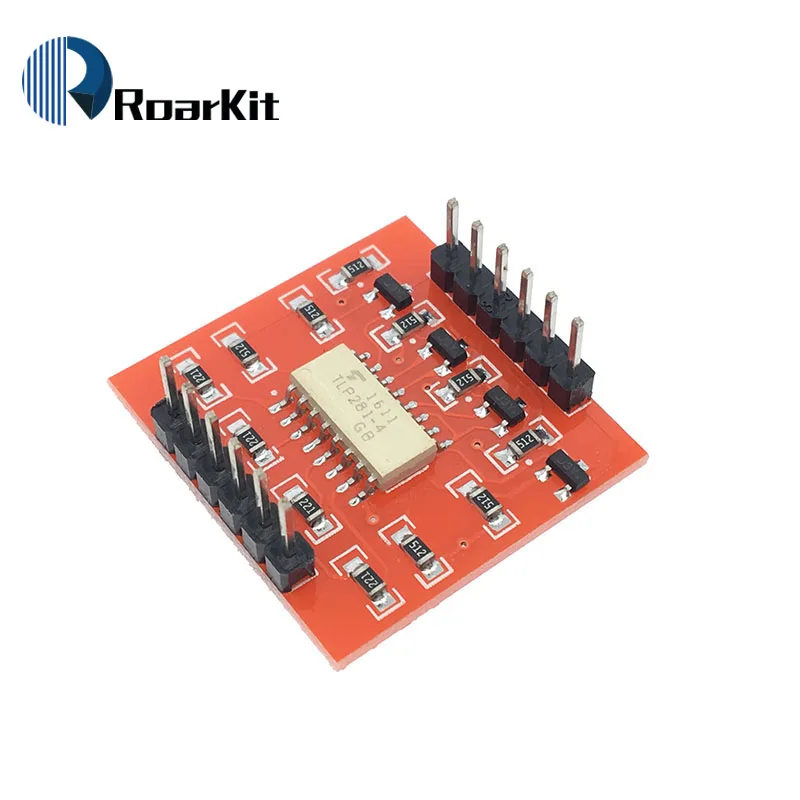

TLP281 4-канальный оптоизолятор IC модуль для платы расширения Arduino

Эта плата полезна для подключения цифровых систем (например, микроконтроллера 5 В) к высоковольтной или шумной системе. Эта плата электрически изолирует контроллер от высокомощной системы с помощью оптоизолятора IC.Этот IC имеет четыре светодиода и четыре встроенных фотодиода.Это позволяет низковольтной стороне контролировать Высоковольтную сторонуМы часто используем эту плату для управления микроконтроллером servosИли другие двигатели, которые используют при работе с высоким напряжением, чем TTL материнскую плату по (3,3 V или 5V),И может привести к электромагнитному помеху в нашей системе, так как двигатели включаются и выключаются.Эта плата изолирует системы, создавая тип электрического шумоизоляции между устройствамиЭта разделительная панель использует оптоизолятор TLP281 и дискретные транзисторы для исправления логики.Поставляется с четырьмя каналами.Отлично подходит для использования в шумных цепях, где сигнальные линии требуют электрической изоляцииОбычный светодиодный опто-изолятор инвертирует логику сигнала.Мы бросили несколько транзисторов на эту компактную доску, чтобы исправить инверсии.То, что вы вставляете в штыри, будет реплицировано на выводах, но при более высоком напряжении (HV)    Особенности: Использование низкого уровня контроля высокого уровня.Например, использование микрокомпьютера с одним чипом 3 в или 5 В напряжение 9 В или 12 В контроль напряженияHVCC максимум не более 24 В.Выходной ток OUT1 / OUT2 / OUT3 / OUT4 равен самому большому HVCC/5,1 K,Максимальный ток поглощения 500 мАВход: 1 / IN2 / IN3 / IN4, SCM или для порта Ard uino IO,GND с микрокомпьютером с одним чипом или для подключения платы Ard uino GND.1 / IN2 / IN3 / IN4 соответственно Управляйте OUT1 / OUT2 / OUT3 / OUT4

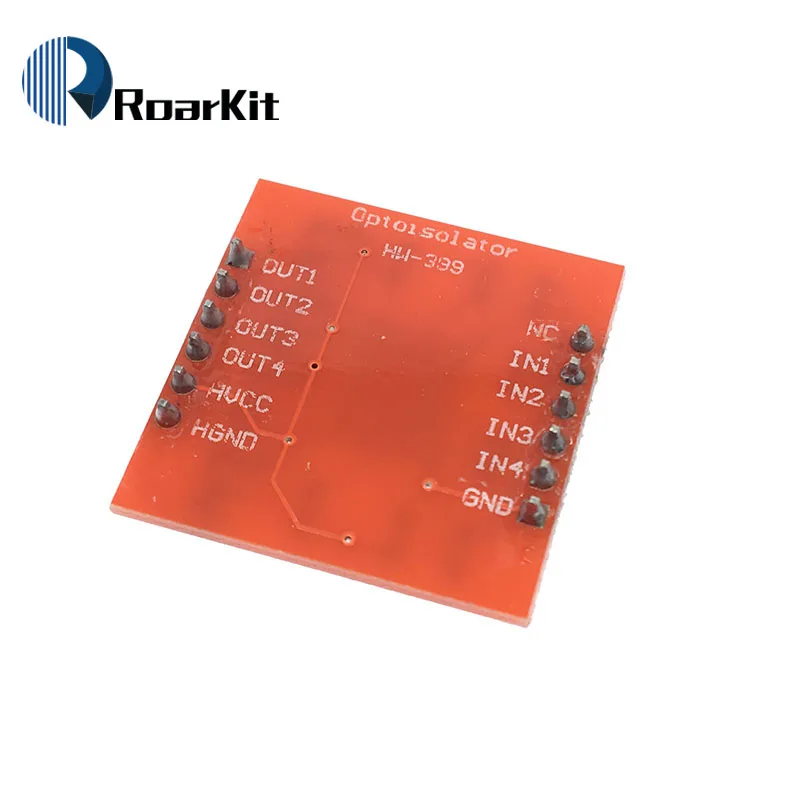

Выход: OUT1 / OUT2 / OUT3 / OUT4

Выход: HVCC: Подключение контролируется анодом высокого напряжения,HGND подключение контроль высокого напряжения анодаРазмер печатной платы: 25*24 мм/0,98*0,94

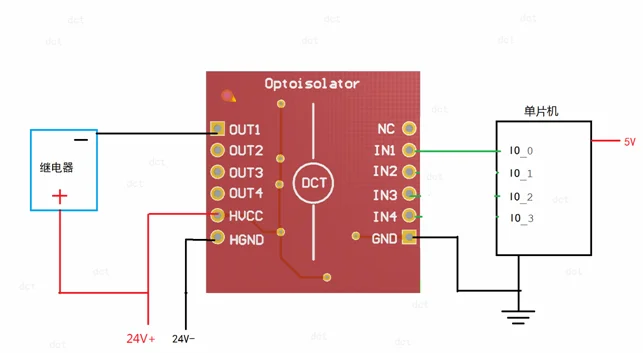

Используйте примеры Следующий пример показывает, как использовать порт IO микроконтроллера для управления вращением двигателя 24 В. Рабочее напряжение двигателя на рис. 24 В, красный "+" указывает на положительную мощность двигателя, а черный "-" означает отрицательный источник питания двигателя. Когда микроконтроллер IO_0 выводит высоко, вращение двигателя, когда порт IO_0 выводит низко, когда двигатель останавливает вращение.
