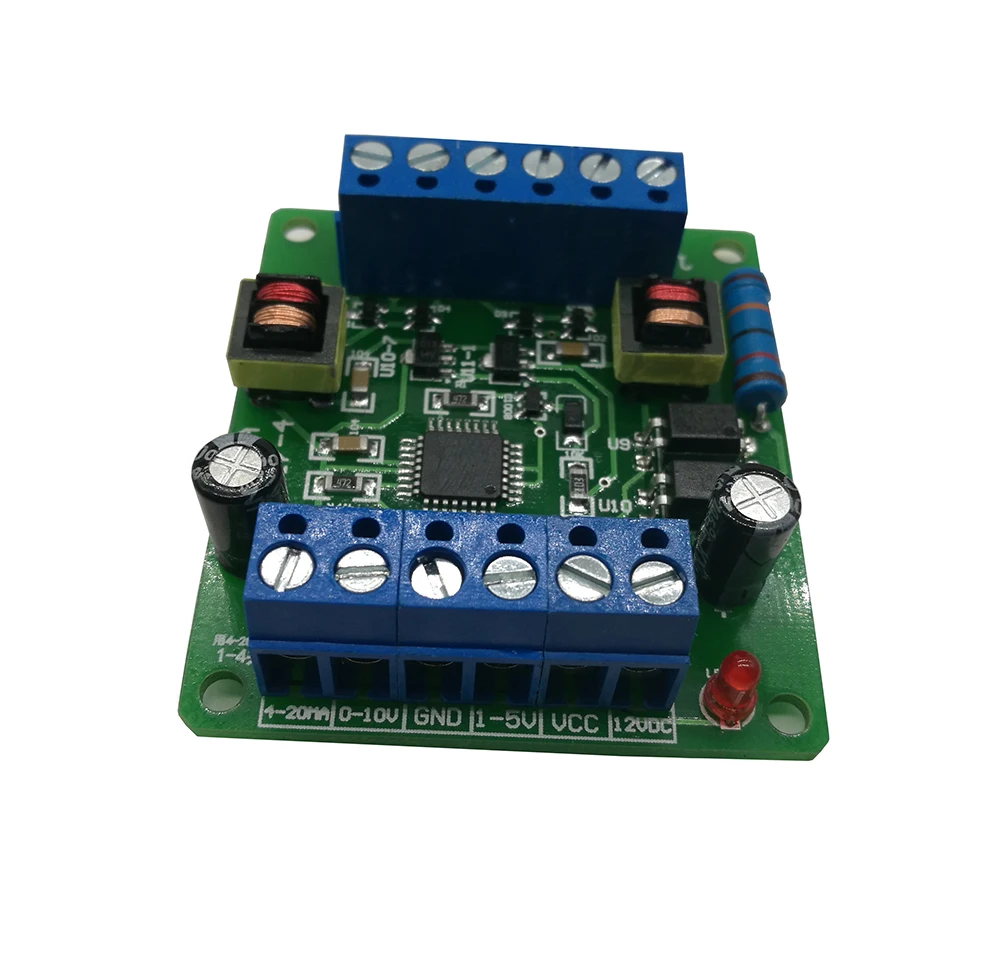

Однофазную триггерную плату SCR-A можно отрегулировать с помощью модулей MTC MTX для

До тех пор, пока сигнал: (различные входные сигналы управления: DC, 4-20mA, DC, 1-5V, DC, 0-10V, 10K потенциометр), вы можете дать лучшие линейные, произвольныеРегулирование температуры. Он может вызвать два однонаправленных тиристора непосредственно ниже 150 А. Плата управления состоит из высокопроизводительного микрокомпьютера с одним чипом, управления, операционного усилителя, импульсного трансформатора и так далее. Может сочетаться с различными инструментами автоматизации, без помех на приборе, внешний потенциометр также может быть широко использован в ручном управлении, требования к нагрузке непрерывной плавной регулировки, контроль высокой точности или позволяет системе управления большим воздействием тока. Такие как регулирование скорости двигателя переменного и постоянного тока, регулирование напряжения, зарядка и т. д. В основном используется для однофазной резистивной нагрузки, индуктивной нагрузки или однофазного трансформатора первичного бокового управления, таких как карбид кремния, кремниевые молибденовые стержни, провод сопротивления, используется для однофазного или двухфазного полностью управляемого мостика выпрямителя, срабатывает и надежен, высокая точность, стабильная работа, Преимущества гибкого использования.

1. Обзор

Однофазный триггер SCR состоит из интегральной триггерной схемы, операционного усилителя и импульсного трансформатора, произведенного нашей компанией. Банка

С различными автоматическими инструментами, поддерживающими использование, без помех к инструменту, но также внешний потенциометр ручного управления, широко используется в Нагрузочных требованияхНепрерывная плавная регулировка, винтовая система с высокой точностью или без системы контроля воздействия большого тока. Такие как регулирование скорости двигателя переменного и постоянного тока, регулирование напряжения и зарядкаЭлектричество и т. Д. В основном используется для однофазной резистивной нагрузки, индуктивной нагрузки или однофазного трансформатора первичного бокового управления, таких как карбид кремния, кремниевые молибденовые стержни, провод сопротивления и т. Д.,Полезная модель может также использоваться для однофазного или двухфазного полного моста полуконтролируемого выпрямления и имеет преимущества надежного запуска, стабильной работы и гибкого использования2. Основные технические параметры однофазного тиристорного триггера фазы1. Высокопроизводительный импортный микрокомпьютер с одним чипом используется в качестве управления, симметрия формы волны хорошая, компонент постоянного тока небольшой, линеаризация хорошая, точность управления высокая, и работа стабильная.2. Широкое рабочее напряжение. Минимальное входное напряжение линии составляет до 4% от номинального напряжения, и точность управления в основном неизменна.3 триггера питания большой, может триггер непосредственно ниже 150a тиристора, и может вызвать большой ток триггерной платы.4 проводки просты, удобны в обслуживании.5. Много видов входов сигнала управления: DC, 4-20mA, DC, 1-5V, 10K потенциометр,6. Доска является новой и уникальной по дизайну. Он не нуждается в внешнем синхронном трансформаторе и не имеет ограничения последовательности фаз.7. Основная схема и схема управления обеспечивают полную изоляцию, безопасность и надежность.8. Однофазный интегрированный модуль триггера переключения фаз обеспечивает контроль сигнала для нагрузки переменного и постоянного тока. Модуль разработан микрокомпьютером с одним чипом, который подходит для любого триггера SCRПлавное регулирование произвольной нагрузки. Регулируемая скорость двигателей переменного и постоянного тока может быть реализована. Для регулировки первичного напряжения трансформатора, сварочного аппарата, контроля температуры, возбуждения, гальванического покрытия и водыТаких принципов.9 Размер: 55 мм (длина) * 48 мм (ширина) * 40 мм (высота)

---
