Бесщеточный шпиндель с ЧПУ 400 Вт 12000 об/мин DC48V + источник питания контроллер

Бесщеточный шпиндель с ЧПУ 400 Вт 12000 об/мин DC48V + источник питания контроллер

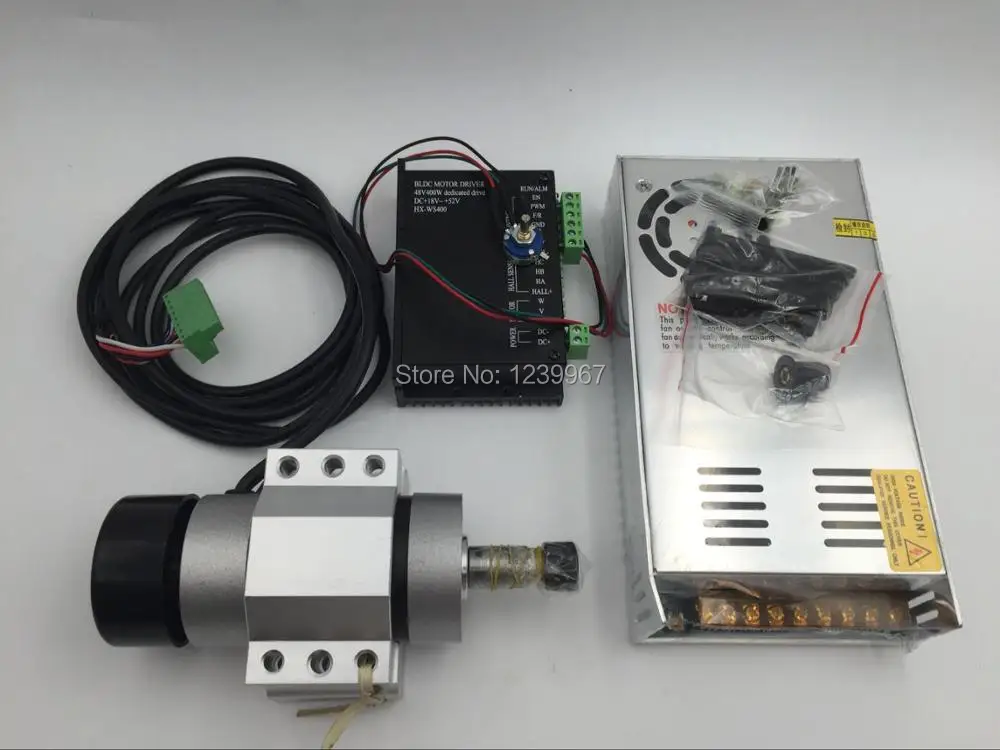

400 Вт 12000 об/мин DC48V высокоскоростной бесщеточный двигатель шпинделя постоянного тока + привод двигателя постоянного тока + источник питания MACH3 + кронштейн DIY CNC

1 шт. 400 Вт 12000 об/мин высокоскоростной бесщеточный Шпиндельный двигатель с воздушным охлаждением

1 шт. бесщеточный двигатель постоянного тока привод HX-WS400

1 шт. монтажный кронштейн

1 шт. 48В 400 Вт импульсный источник питания S-400-48V

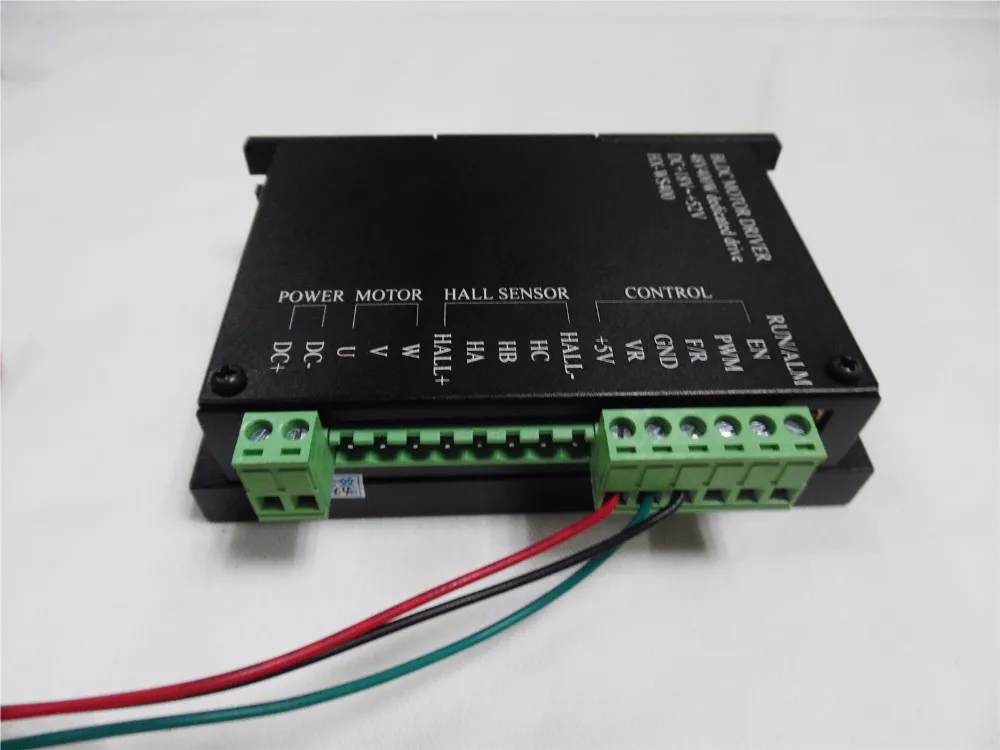

HX-WS400 бесщеточный двигатель постоянного тока (BLDC)

1. Модель: HX-WS400

2. Рабочее напряжение: DC18V-DC52V

3, ток привода: Номинальный 10А, пиковый 15а.

4. Мощность привода: ≤ 500 Вт (с рабочим напряжением)

5, устойчивая скорость замкнутого цикла, сохраняя при этом большую нагрузку на скорость двигателя

6, чистый дизайн оборудования, высокая скорость, высокий уровень шума

7, внешнее управление потенциометром, 0-5 в аналоговое напряжение и управление скоростью ШИМ (управление MACH3)

8. Реверсивное управление, функция мягкого переключения

9, индикатор защиты от перегрузки по току и короткого замыкания (красный светодиод)

Описание

DC + DC- DC входное напряжение DC18-52V

Фаза двигателя U V W

Зал + зал положительный источник питания

HA HB HC сигнальная линия Холла

Отрицательный источник питания для зала

+ 5 В + 5 В блок питания контрольный сигнал

Терминал ввода сигнала управления скоростью VR

GND контроль мощности сигнала к общему терминалу

F / R передний/Обратный контрольный сигнальный терминал

Частота ШИМ (MACH3)

Описание функции

(1) режим скорости

1, потенциометр скорости по умолчанию, может быть непосредственно через потенциометр скорости вращения

2, аналоговое управление, VR футов до входного напряжения сигнала, GND pin на землю (диапазон напряжения 0-5 В) (внешний сигнал напряжения для управления, когда, удален потенциометр управления)

3. Вы можете использовать внешнее управление входной Скоростью Сигнала PWM, внешние входные требования PWM: уровень 3,5-12 В VPP, частота 1K-10 кГц, подходит для управления скоростью вращения шпинделя MACH3, (Внешний PWM сигнал для управления, когда, удаляет управление потенциометра).

(2) управление двигателем/остановкой (EN)

Контрольный терминал GND EN-off относительно управления двигателем для остановки и запуска. EN pin плавает двигатель работает, когда GND терминал соединен с двигателем остановлен.

(3) управление двигателем вперед/назад (F / R)

1. Управление F / R и + 5V-off может контролироваться в направлении. Когда F / R и + 5V не включены, двигатель работает против часовой стрелки, в противном случае двигатель работает в направлении по часовой стрелке.

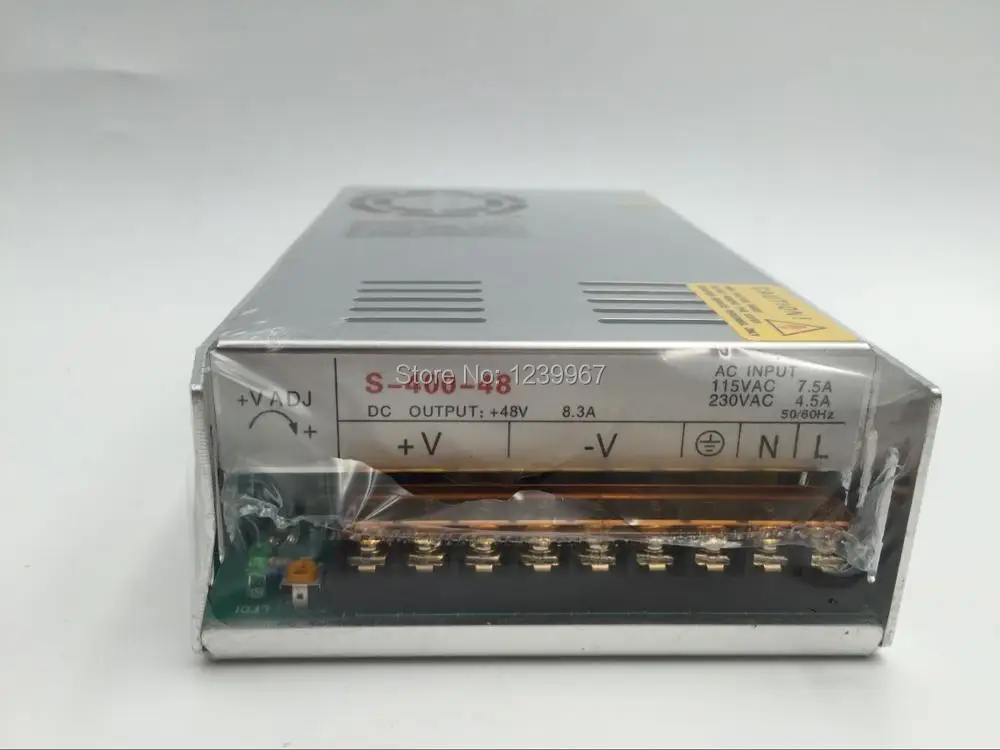

S-400-48 Специальный источник питания

Входное напряжение: AC110 / 220 В 50/60 Гц, переключаемый Универсальный

Выходное напряжение: DC48V

Выходная мощность: 400 Вт вентилятор охлаждения с термостатом

Вес мощности: 0,9 кг

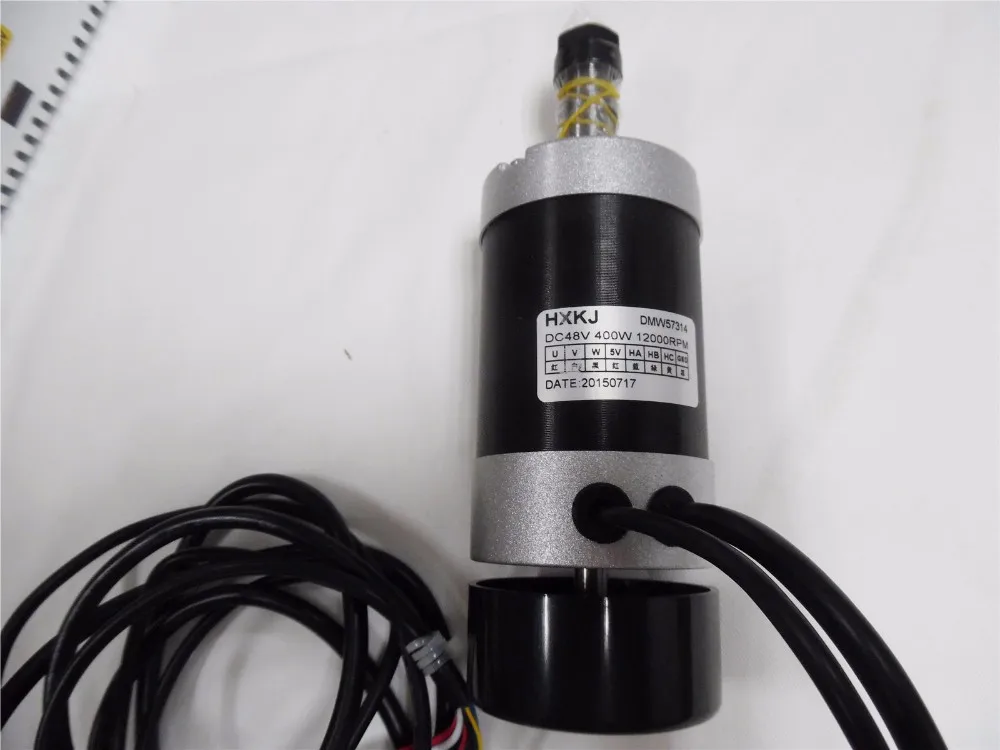

Мотор шпинделя: Новый бесщеточный двигатель постоянного токаДвигатель шпинделя с воздушным охлаждением 400 Вт

Рабочее напряжение: требуется бесщеточный привод 48 В постоянного тока, двигатель может работать

Мощность: 400 Вт

Скорость: 12000 р мин

Крутящий момент: 0,5294 (N.m)

Сопротивление изоляции:> 2 megohms

Диэлектрическая прочность: 400 В

Диаметр: 57 мм

Длина патрона: части беседки 35 мм (содержит гайки и сэндвич 43 мм)

Диаметр патрона: 16 мм

Общая длина двигателя: 172 мм (включая захватывающие детали и моторы)

Вес шпинделя: 1,1 кг

Шпиндель работает около 0,01-0,03.
