Цифровой датчик влажности Modbus беспроводной протокол RS485 modbus Регистратор

Цифровой датчик влажности Modbus беспроводной протокол RS485 modbus Регистратор

Пакет включает в себя: 6Беспроводные датчики температуры и влажности, приемник modbus 1 шт., маленькая присоска 1 шт. и соединительный кабель 1 шт.

1. Характеристики

2. Параметры товара

Рабочая частота

433 МГц по умолчанию, 868 МГц, 915 МГц по заказу

Мощность передатчика

<10dBm

Чувствительность

<-112dBm

TX тока

<60mA

RX ток

<40mA

Рабочее напряжение

2,5 ~ 3,6 V @ XZ-TH10; 5В @ XZ-SRM-MUS

Дальность передачи

> 500 метров (визуальное расстояние)

Точность температуры

<0,5 ℃ (0℃ ~ 60 ℃) и <2 ℃ (-40 ℃ ~ + 80 ℃)

Влажность Точность

<Plusmn3%

Приобретение цикла

5 минут при нормальном режиме; 2 секунды при режиме триггера

Средняя потребляемая мощность

<15uA

Рабочая температура

-40 ℃ ~ + 80 ℃

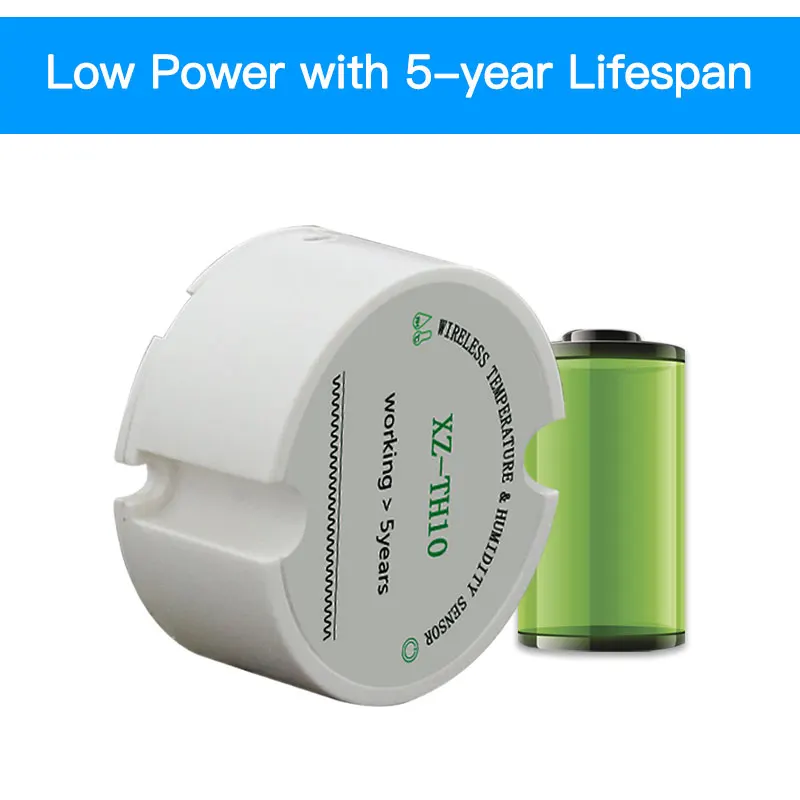

Срок службы

> 5 лет @ 1000 мАч

Интерфейс

9600bps, 8N1, RS485

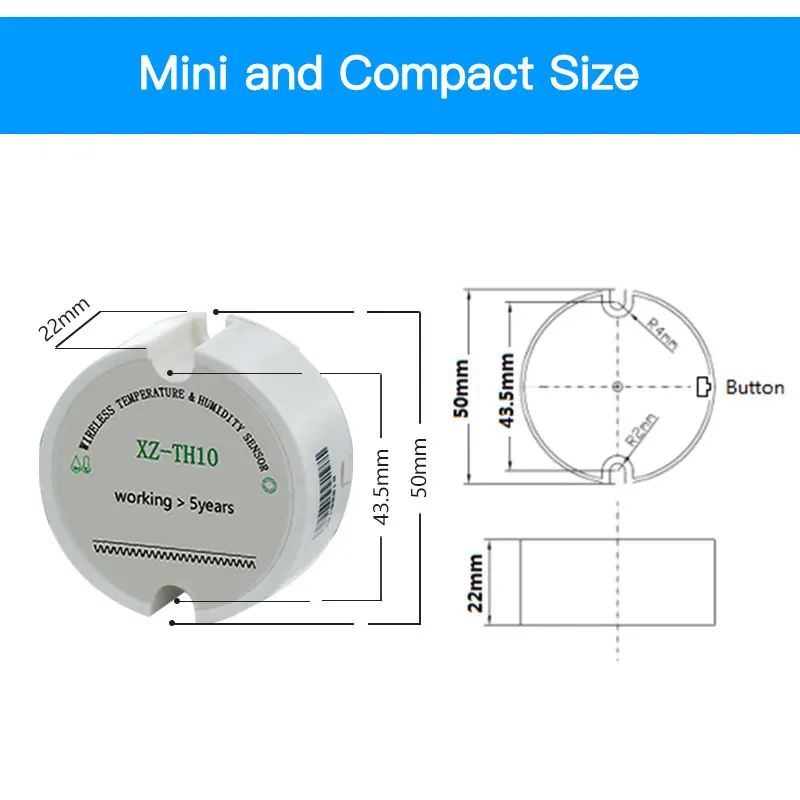

3. Размер

Датчик (XZ-TH10)

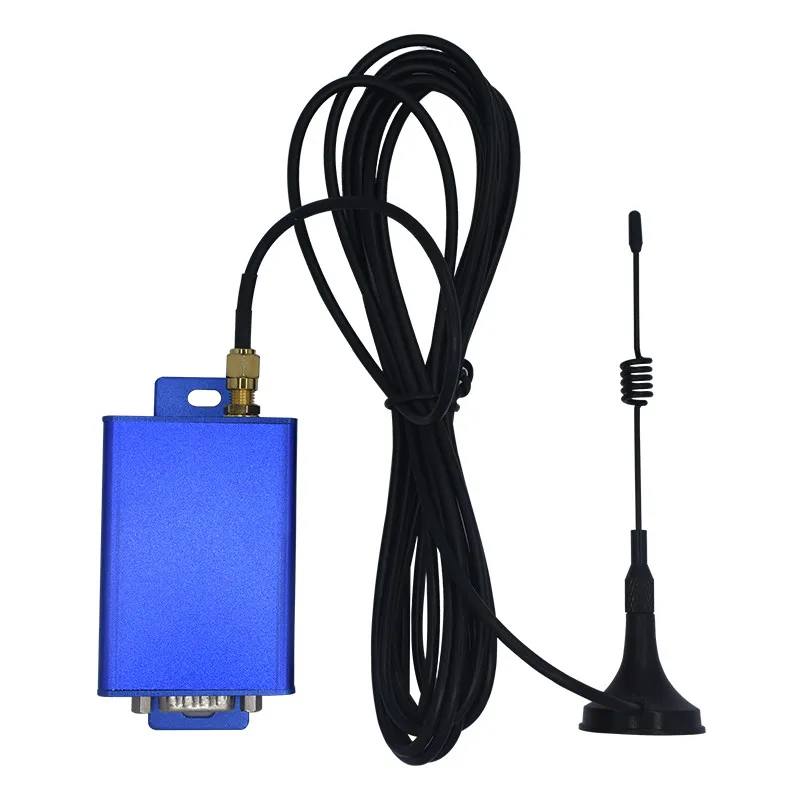

Получающий хост XZ-SRM-MUS

4. OОперацииПроцесс

Переключение различных режимов работы в соответствии с использованием способа. Следующие режимы:

1) режим сна: датчик не работает, без передачи и сна с низким потреблением.

2) Режим запуска: датчик обнаружения каждую секунду и сигнал передачи, светодиодные вспышки; пользователь может отправить команду, чтобы установить идентификатор датчика через программное обеспечение ПК или последовательный порт. И триггер длится всего 20 секунд.

3) нормальный режим: датчик обнаружения в течение 5 минут и сигнал передачи, светодиодные вспышки.

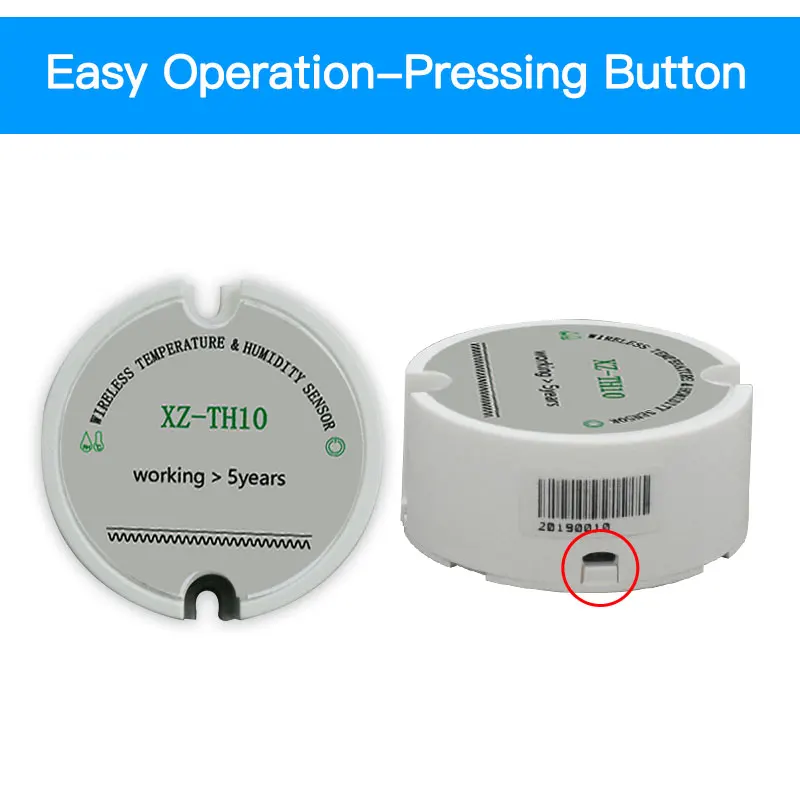

4) режим переключения: 3 режима можно переключать нажатием кнопки. Переключение времени в соответствии со следующей таблицей:

A. Режим сна войдет в режим триггера, нажав кнопку в течение 5 секунд;

B. Режим запуска автоматически переходит в обычный режим через 20 секунд;

C. Обычный режим войдет в режим триггера, нажав кнопку в течение 2 секунд;

D. Нормальный режим войдет в режим сна, нажав кнопку в течение 5 секунд.

XZ-SRP процесс работы:

XZ-SRP-это ретранслятор беспроводного датчика, который будет автоматически передавать полученную информацию датчика в воздухе каждый раз. Многие ретрансляторы могут использоваться одновременно, нет реле между ретрансляторами, и ретранслятору нужен только источник питания.

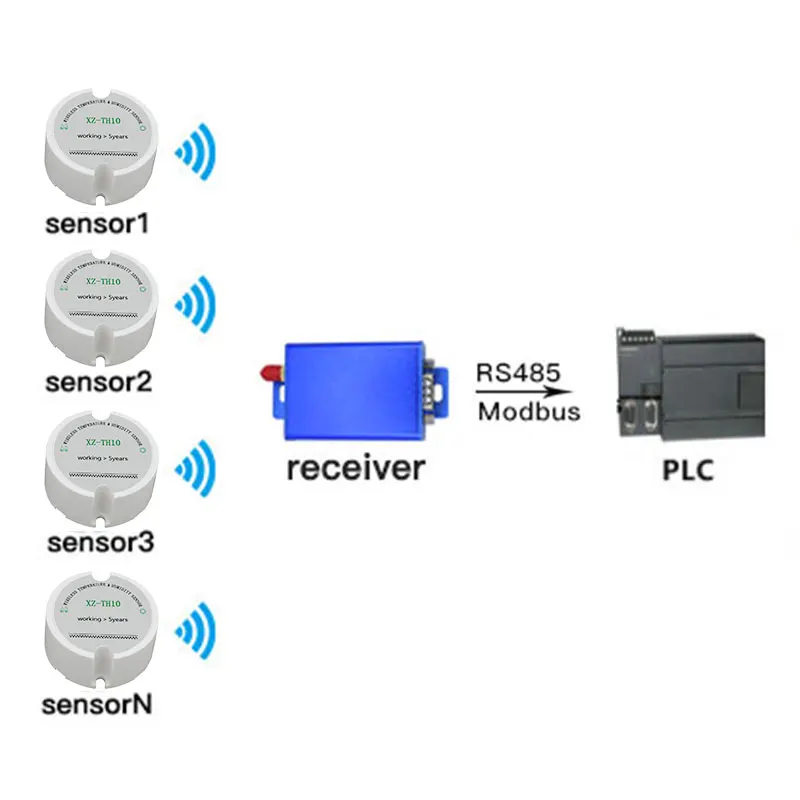

XZ-SRM-MUS процесс работы:

XZ-SRM-это принимающий узел беспроводного датчика. После получения информации датчика каждый раз, он будет выводить информацию датчика из последовательного порта немедленно

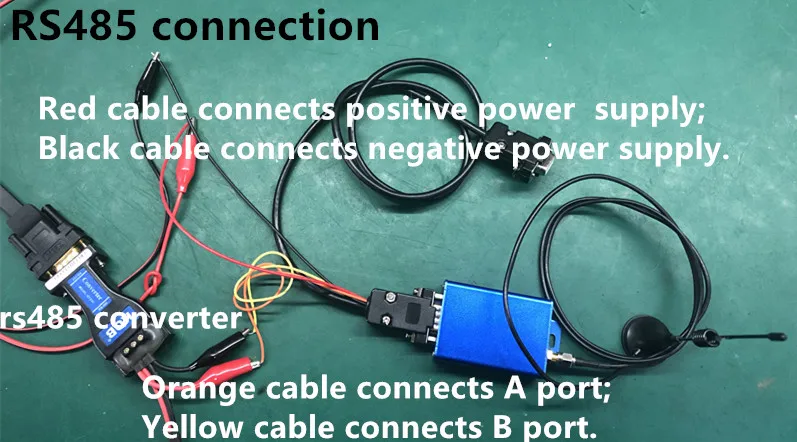

Подключение приемника инструкции по уходу за изделием

5. Протокол передачи данных

Этот протокол принимает протокол MODBUS, 9600bps, 8N1. Необходимо подождать, пока датчик сообщит данные около 5 минут до включения питания.

5,1 Декодер каналов кабельного телевидения XZ-SRM-MU Размеры S и M адрес 0x01-0xFF

Средний

FN

Setid

CRC

0xFF

0x06

0x01

0x83

0x90

Средняя: 0xFF (фиксированная)

FN: 0x06 (фиксированный)

SETID: 0x01 (0x01 ~ 0xFF)

Возврат:

Средний

FN

Setid

CRC

0x01

0x06

0x01

0xE2

0x60

5,2 читать XZ-SRM-MUS адрес

Средний

FN

Rdid, так

CRC

0xFF

0x07

0x00

0x43

0xC0

Возврат:

Средний

FN

Rdid, так

CRC

0x01

0x07

0x01

0xE3

0xF0

5,3Добавьте адрес XZ-TP10/XZ-TH10 в XZ-SRM-MUS и подтвердите канал датчика.

Средний

FN

LEH

SID1 CH1

SID34567890 CH2

Helliр

CRC

0x01

0x08

5N

0x00000001 0x01

0x34567890 0x02

Helliр

MID: 0x01 (XZ-SRM-MUS адрес)

FN: 0x08 (фиксированный)

LEH: длина = 5N 5 байт на канал, до 20 каналов, N = от 1 до 20, длина 0x05 ~ 0x64

SID1: Идентификатор датчика = 00000001, CH1: канал датчика

SID2: Идентификатор датчика = 34567890, CH2: Датчик channe2

……

Возврат:

Средний

FN

CRC

0x01

0x08

0x01

0xE6

0x00

5,4. Удалите адрес XZ-TP10/XZ-TH10 в XZ-SRM-MUS

Средний

FN

LEH

SID1 CH1

SID34567890 CH2

……

CRC

0x01

0x09

5N

0x00000001 0x01

0x34567890 0x02

LEH: длина = 5N 5 байт на канал, до 20 каналов, N = от 1 до 20, длина 0x01 ~ 0x14

CH1: Датчик канал

CH2: Датчик channe2

Возврат:

Средний

FN

Задняя крышка

CRC

0x01

0x09

0x01

0xE7

0x90

5,5Прочтите идентификатор датчика каждого канала XZ-SRM-MUS

Средний

FN

CRC

0x01

0x0A

0x00

0x26

0xA0

MID: 0x01 (XZ-SRM-MUS адрес)

FN: 0x0A (фиксированный)

CHS: 0x00 (фиксированный)

Возврат:

Средний

FN

LEH

SID1 CH1

SID34567890 CH2

Helliр

CRC

0x01

0x0A

5N

0x00000001 0x01

0x34567890 0x02

Helliр

5,6 прочтите данные регистрации датчика, хранящиеся в XZ-SRM-MUS, и сформируйте канал каждые 4 байта, и выводите значения регистра датчика канала 1 в канал 20 в порядке, 2 байта в регистр:

Средний

FN

CHS

SCH

CRC

0x01

0x03

0x00

0x01

0x00

0x04

0x15

0xC9

MID: 0x01 (XZ-SRM-MUS адрес)

FN: 0x03 (фиксированный)

CHS: 0x0001 считывание адреса запуска Регистра (0x0001 ~ 0x0050)

RGT: 0x0050 полный регистр чтения (0x0001 ~ 0x0050)

Возврат:

Средний

FN

LEH

CH1

CH2

CH3

CH4

CRC

0x01

0x03

8N

0x0107 02FE 0168 FFA0

Helliр

Helliр

MID: 0x01 (XZ-SRM-MUS адрес)

FN: 0x03 (фиксированный)

LEH: 0x50 полный регистр чтения (0x01 ~ 0x50)

Зарегистрировать 1: температура, 16-бит Подпись номер, высокий байт в передней части, низкий байт, чтение делит на 10 служит для измерения температуры.

0x0107 = 26,3 ℃ 0xFF32 =-20,6 ℃

Зарегистрировать 2: влажность, 16-бит Подпись номер, высокий байт в передней части, низкий байт, чтение делит на 10 влажности.

0x02FE = 76.6%

Зарегистрировать 3: напряжение, 16-бит неподписанное номер, высокий байт в передней части, низкий байт, и чтение делит на 100 является напряжением.

0x0168 = 3,60 V

Зарегистрировать 4: RSSI, 8-битный Подпись номер, высокий байт в передней части, низкий байт, а затем, отрицательное.

0xFFA0 =-96dBm

5,7 XZ-SRM-MUS настройки времени ожидания. Если данные датчика не получены в течение установленного времени, XZ-SRM-MUS удаляет данные регистра соответствующего канала датчика.

Средний

FN

Набор timer_out

CRC

0x01

0x0B

0x30

0x27

0x24

ID: 0x01

FN: 0x0B (фиксированный)

Набор: 0x30 (0x051 ~ 0xF0 мин) Установите время от 5 до 240 минут

Возврат:

Средний

FN

Комплект ТМ

CRC

0x01

0x0B

0x30

0x27

0x24

5,8 заданное время для чтения XZ-SRM-MUS

Средний

FN

Rdtm

CRC

0x01

0x0C

0x00

0x50

0x00

Возврат:

Средний

FN

Rdtm

CRC

0x01

0x0C

0x30

0x25

0x14

6. Бесплатная Настройка программного обеспечения Modbus

7. Определение интерфейса XZ-SRM-MUS

Pin-код

Определение

Описание продукта:

Уровень

Подключите к терминальному

Обратите внимание

1

GND

Основание для источника питания

GND

Основание для источника питания

2

VCC

Напряжение постоянного тока

5,0 V

+ 4,5 ~ 5,5 V

3

RxD/RS-232

Ввод данных

RS-232 уровня

TxD/RS-232

4

TxD/RS-232

Вывода данных

RS-232 уровня

RxD/RS-232

5

GND

Основание для сигнала

GND

Основание для сигнала

6

A/RS485

RS485 сигнала +

RS-485 уровня

A/RS485

7

B/RS485

RS485 сигнал

RS-485 уровня

B/RS485

8

NC

Нет подключения

9

NC

Нет подключения
