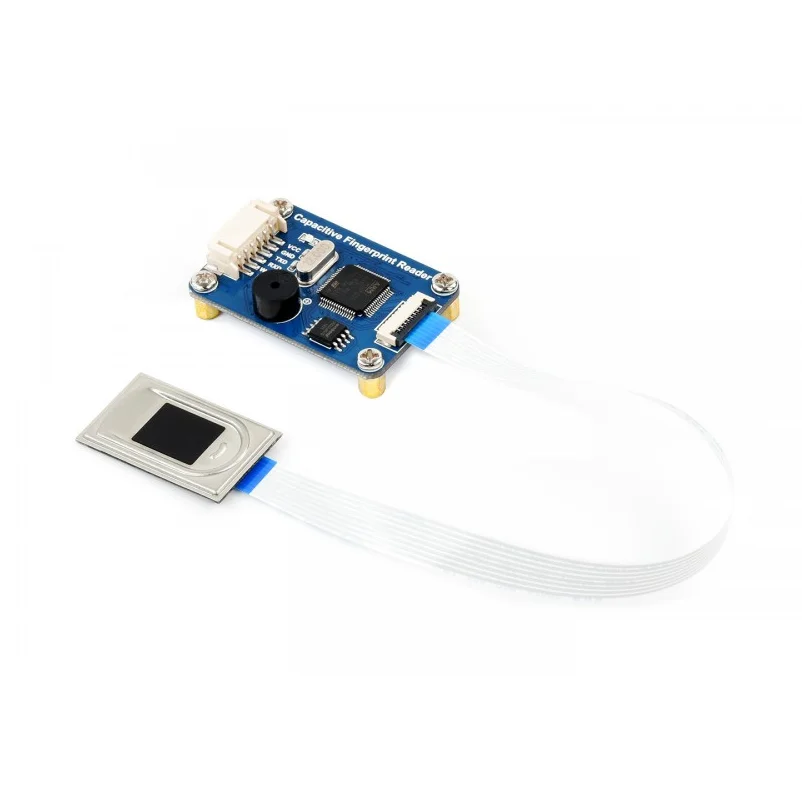

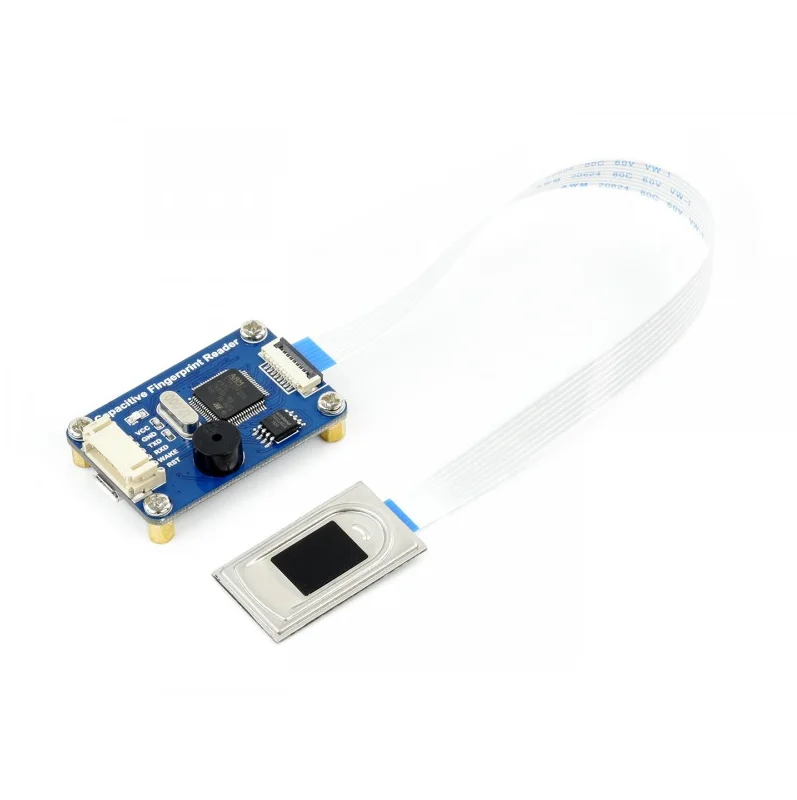

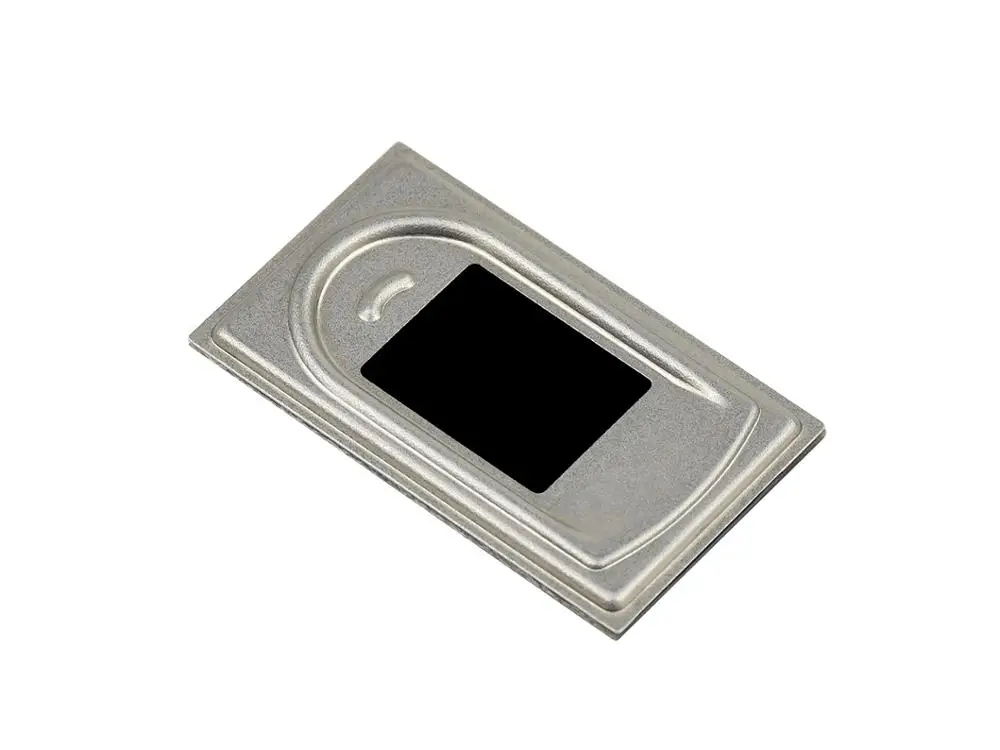

Емкостный модуль считывания отпечатков пальцев встроенный процессор STM32F105

Емкостный считыватель отпечатков пальцев, встроенный процессор STM32F105, коммерческий алгоритм отпечатков пальцев, полупроводниковый датчик Обзор

Емкостный считыватель отпечатков пальцев-это стандартный модуль отпечатков пальцев, предназначенный для вторичной разработки, позволяет быстро и стабильно проверять отпечатки пальцев.

На основе высокоскоростного цифрового процессора STM32F105R8, в сочетании с высоким коммерческим алгоритмом отпечатков пальцев и передовым полупроводниковым датчиком, емкостный считыватель отпечатков пальцев становится простым, но умным модулем интеграции, обеспечивает такие функции, как регистрация отпечатков пальцев, обработка изображений, поиск функций, создание и хранение шаблонов, сопоставление отпечатков пальцев и поиск и т. д.

Особенности Простота в использовании с помощью некоторых простых команд, вы не должны знать какие-либо технологии отпечатков пальцев, или модуль между структурой/вычислением Коммерческий алгоритм отпечатков пальцев, стабильная производительность, Быстрая проверка Чувствительное обнаружение, просто слегка прикоснитесь к окну сбора, не нажимая Позволяет свободно вводить/выводить изображения отпечатков пальцев, файл функции отпечатков пальцев и другие действия отпечатков пальцев Двойная связь, UART или USB Процессор засыпает и проснется при обнаружении, обеспечивает низкое энергопотребление Поставляется с богатыми сопутствующими ресурсами (программное обеспечение на ПК, SDK разработки, инструменты и примеры для Raspberry/Arduino/STM32) Приложений Замок со сканером отпечатка пальцев Отпечатков пальцев Сейф для хранения ценностей Система контроля доступа Часы внутри и снаружи Технические характеристики Параметр Соотношение цена/качество Процессор (Процессор) STM32F105 Сенсор Полупроводника (емкостный сенсорный экран) Размер модуля (мм) 45x30 Размер датчика (мм) 33,4x20,4 Изображение Точек на дюйм 508 Разрешающая способность изображения 192x192 Зона обнаружения (мм) 9,6x12,8 Емкость отпечатка пальца 3000 Уровень безопасности 0-9 от низкого до высокого уровня безопасности, 5 по умолчанию Соответствие времени 1s Накладные скорость приема 0.0001% Накладные коэффициент брака 0.01% Динамическая сила тока <60mA Рабочее напряжение 3,3 V-5V Связь UART или USB Анти-электростатический Воздушный разряд: ± 15 кВ
Контактная разрядка: ± 8кв Измерение

Развития ресурсы

Вики:Www.wav eshare.com/wiki/Capacitive_Fingerprint_Reader

Рекомендуемые товары

Мы также предоставляем этот usb-модуль UART для легкого тестирования:CP2102 USB UART Board (micro)

Гид по выбору Продукт UART устройство для считывания отпечатков пальцев Емкостный сенсорный экран устройство для считывания отпечатков пальцев UART датчик отпечатков пальцев (C) UART датчик отпечатков пальцев (R) Тип Оптический модуль отпечатков пальцев Емкостный сенсорный модуль отпечатков пальцев Плюсы Низкая стоимость, прочный, отличный анти-электростатический Небольшая площадь сбора, высокая точность, хорошее Обнаружение и проверка Малый форм-фактор, низкое энергопотребление С джойстиком Большой размер, низкая точность, мешает освещению Высокие экологические требования (температура, влажность, пыль, щелочной воздух) Особенности Прямоугольная, разделенная структура Круглая форма, все в одном Прямоугольная форма, все в одном Емкость отпечатка пальца 4000 3000 500 3000 Изображение пикселей 248 × 296 192 × 192 192 × 192 Интерфейс UART UART, USB UART Накладные скорость приема <0.001% 0.0001% <0.001% Накладные коэффициент брака <0.1% 0.01% <0.1% Датчик срок службы Для детей 10 лет Около 200000 раз Около 1000000 раз Используйте состояние Более чувствительный для влажных пальцев Более чувствительный для сухих пальцев Соответствующая продукция Часто используется, например, система контроля доступа Требует высокой точности, например, отпечатков пальцев Как правило, оптические модули используются в низкоклассных продуктах, в то время как емкостный модуль подходит для высококачественных продуктов





Посылка содержание

Вес:0,017 кг

Емкостный сенсорный экран устройство для считывания отпечатков пальцев x1 PH2.0 провода 20 см 6Pin x1 -1 шт. 2
