Описание

Raspberry Pi Compute Module 3 Lite аксессуар упаковка тип A, CM3 IO Плата, DS18B20, ИК пульт дистанционного управления, Micro SD карта



Обзор

Поскольку Raspberry Pi Foundation выпустило вычислительный модуль 3 Lite, вы, возможно, наблюдали за ним некоторое время, не знаете, как начать работу. Теперь пришло время двигаться. Мы подготовили этот пакет аксессуаров для вас, чтобы быстро оценить вычислительный модуль 3 Lite (не входит в комплект), уменьшая цикл разработки.

Ключевые детали этого комплекта аксессуаров Compute Module 3 Lite включают в себя:

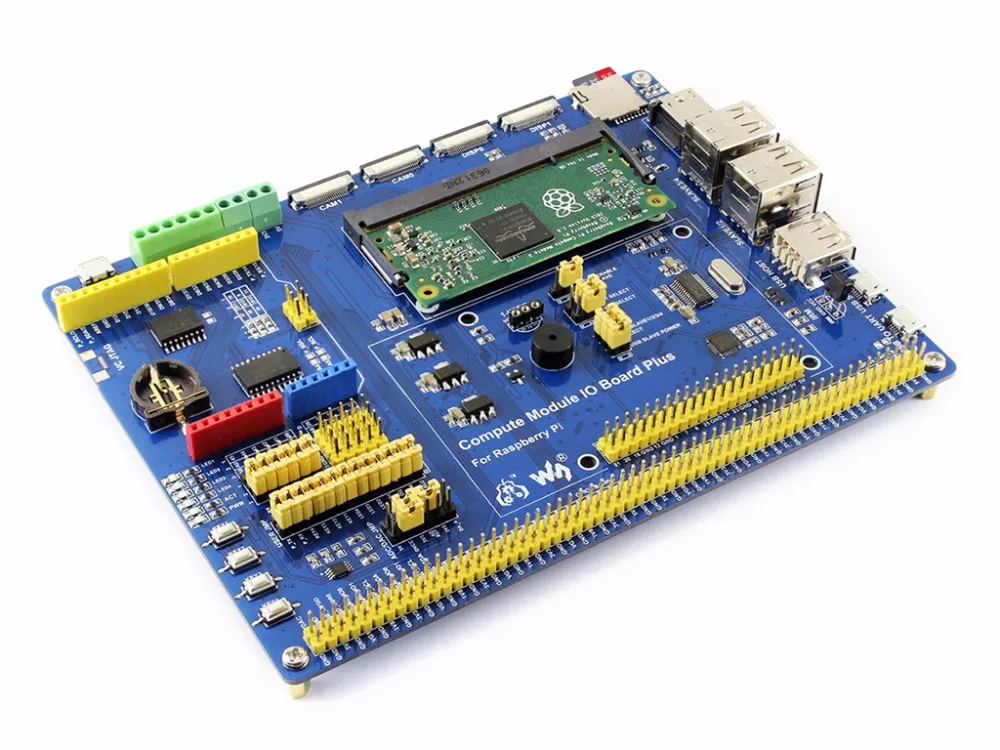

Вычислительный модуль IO Board Plus:Расширьте виды интерфейсов от CM3, таких как USB, HDMI, так же, как обычный Pi, чтобы помочь оценить Compute Module IO Board Plus характеристики Совместим с вычислительным модулем IO Board V3 от основания Raspberry Pi Raspberry Pi GPIO заголовок, для подключения видов шапок Raspberry Pi Подключение Arduino, также ПОДДЕРЖКА Arduino shields 1-проводной интерфейс, для подключения устройств с одной шиной, таких как DS18B20 4x клавиш, 4x светодиодов, 1x зуммер, для тестирования ввода/вывода Встроенный usb-концентратор позволяет подключать больше usb-устройств ИК-приемник, ИК-пульт дистанционного управления доступен Встроенный USB в UART, для последовательной отладки Интерфейс датчика 10-битный ADC, 38 KSPS, 11-канальный (6-канальный для интерфейса Arduino, 5-канальный для датчиков) 16-битный ЦАП, 2-канальный Бортовой RTC, один из наиболее распространенных и полезных функций Что на Compute Module IO Board Plus

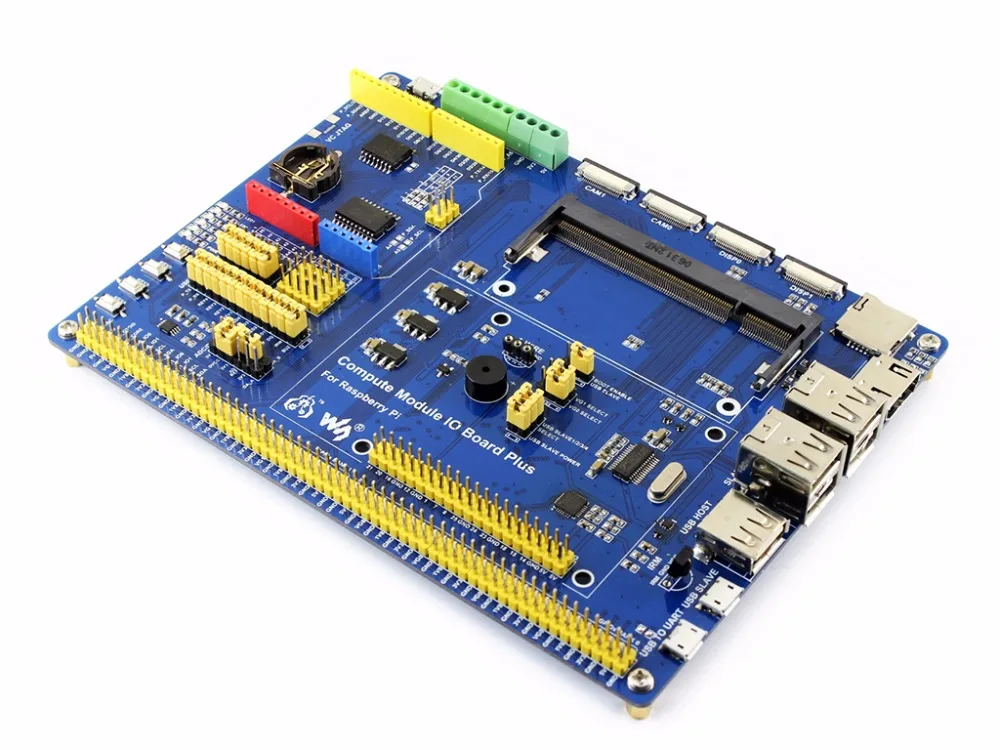

Интерфейс вычислительного модуля:Для подключения вычислительного модуля 3 или вычислительного модуля 3 Lite Вычислительный модуль GPIO заголовок:Breakout все контакты вычислительного модуля Raspberry Pi GPIO заголовок:Для подключения Raspberry Pi шляпы Интерфейс CSI:Порты камеры, для подключения камеры Raspberry Pi Интерфейс DSI:Порты дисплея, для подключения Raspberry Pi LCD Порт HDMI Usb-порты:Для подключения usb-устройств Интерфейс USB SLAVE:Позволяет записывать изображение системы в вычислительный модуль 3 Интерфейс USB в UART:Для последовательной отладки Заголовок Arduino:Для подключения щитов Arduino AD/DA Входные/выходные винтовые клеммы 1-проводной интерфейс:Для подключения устройств с одной шиной, таких как DS18B20 Интерфейс датчика Порт питания:5В 2.5A FE1.1S:Чип USB HUB Кристалл 12 МГц CP2102:Конвертер USB в UART Слот карты Micro SD:Вставьте карту Micro SD с предварительно сгоревшей системой, чтобы запустить вычислительный модуль 3 Lite TLC1543:AD конвертер DAC8552:16-битный ЦАП, 2-канальный DS3231:Высокоточный чип RTC, интерфейс I2C Аккумулятор RTC держатель:Поддерживает батареи CR1220 Регулятор напряжения:3,3 В/2,5 В/1,8 В LFN0038K:ИК-приемник Зуммер Индикатор питания Индикатор действия:Определение состояния карты Micro SD Пользовательские светодиоды Ключи пользователя Выбор ботинок EN: Включите ПК для доступа к sd-карте/eMMC через USB SLAVE DIS: вычислительный модуль будет загружен с sd-карты/eMMC Выбор мощности VGx:Настройте уровень ввода/вывода Usb-концентратор:Включение концентратора и выбор питания USB SLAVE ADC/DAC конфигурация:Настройка источника питания и эталонного напряжения ADC/DAC Периферийная конфигурация:Настройте контрольные контакты UART, ключей пользователя, пользовательских светодиодов, 1-проводного интерфейса, ИК-приемника и зуммера Выбор объявлений Arduino Подключение 1 и 2: Arduino A0-A5 в качестве цифрового контрольного штифта Подключение 2 и 3: Arduino A0-A5 как AD вход Руководство по выбору Содержимое упаковки Продукты Товар Описание c Вычислительный модуль 3 Вычислительный модуль 3 Lite Упаковка А Acce A Упаковка в Acce B Упаковка А Acce A Упаковка в Acce B Вычислительный модуль 3 Raspberry Pi 3 см3 И radic;   И radic;           Вычислительный модуль 3 Lite Raspberry Pi 3 см3 л         И radic;   И radic;   Компьютерный модуль IO Board Plus Compute Module IO Board V3 Совместимо и улучшенное решение И radic; И radic; И radic; И radic; И radic; И radic; И radic; И radic; 7-дюймовый HDMI LCD (C) 7-дюймовый ультра-высокой четкости сенсорный дисплей     И radic; И radic;     И radic; И radic; DS18B20 Датчик температуры И radic; И radic; И radic; И radic; И radic; И radic; И radic; И radic; ИК-пульт дистанционного управления Позволяет ИК-пульт дистанционного управления И radic; И radic; И radic; И radic; И radic; И radic; И radic; И radic; 5В 2.5A адаптер питания Выход 5 V 2.5A И radic; И radic; И radic; И radic; И radic; И radic; И radic; И radic; Карта Micro SD 16 Гб Sd-карта Miro 16 ГБ, класс 10         И radic; И radic; И radic; И radic; Вычислительный модуль

Вычислительный модуль 3 Lite не входит в комплект.

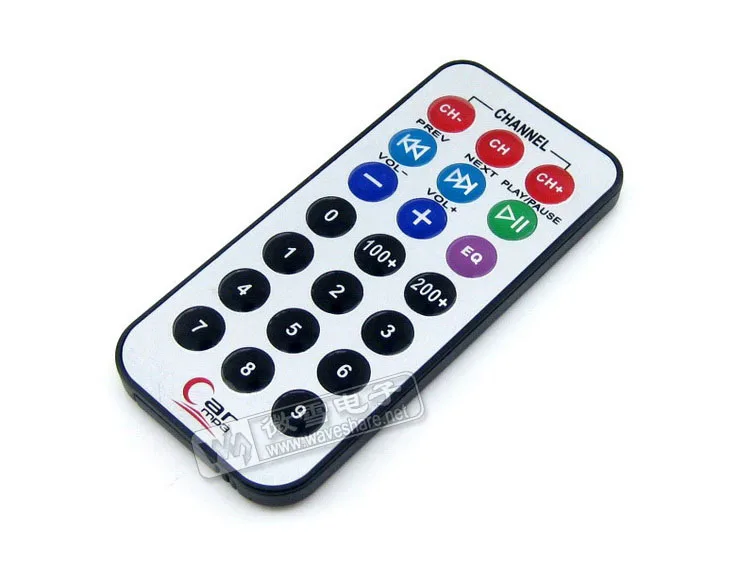

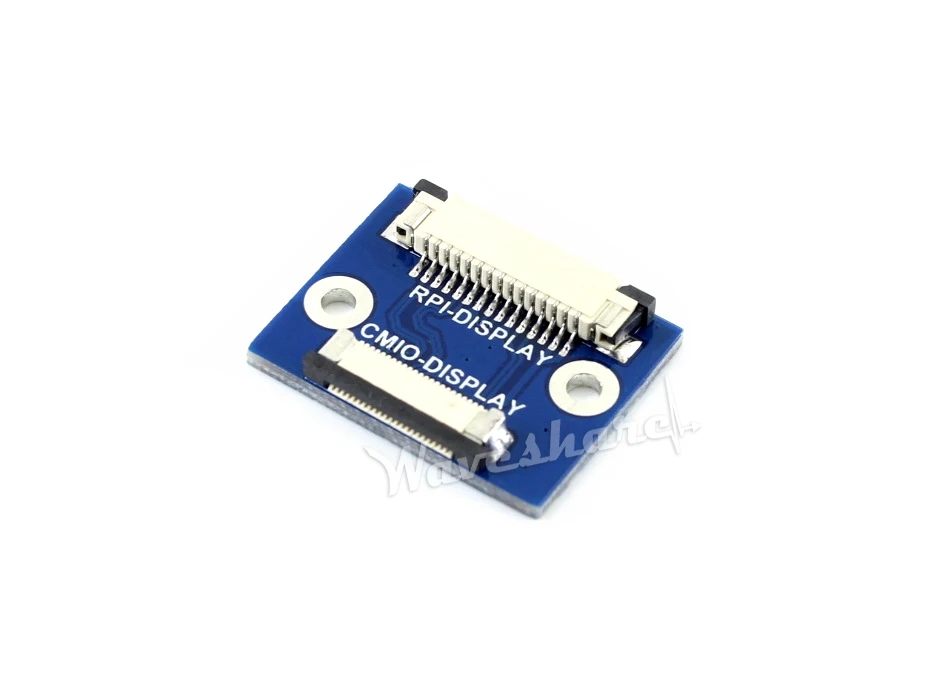

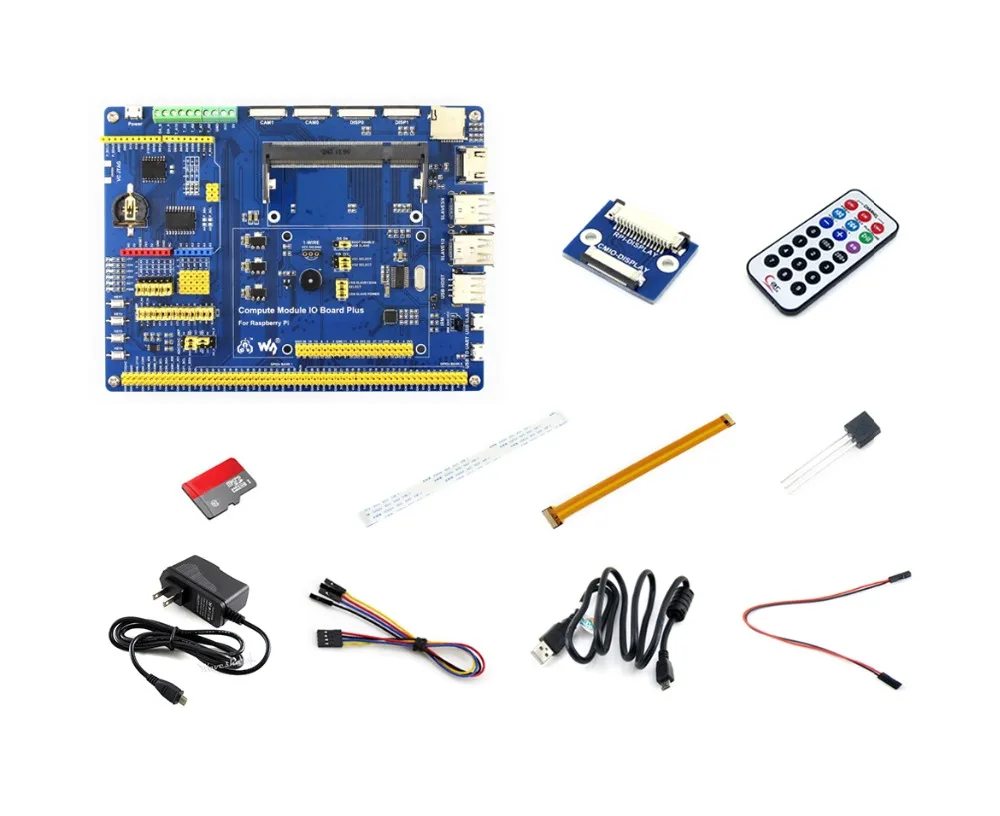

Набор аксессуаров Вычислительный модуль IO Board Plus x1 DS18B20 x1 ИК-пульт дистанционного управления x1 ЖК-адаптер x1 22PIN FFC x1 Кабель камеры RPi Zero V1.3 15 см x1 Адаптер питания стандарта США 5В/3А microX1 Разъем USB типа A для micro B штекер кабеля 120 см x2 Перемычка 4-контактный к раздельным штифтам x2 Перемычка 2-контактный 2,54 Шаг 200 мм x2 Карта Micro SD 16 Гб x1
