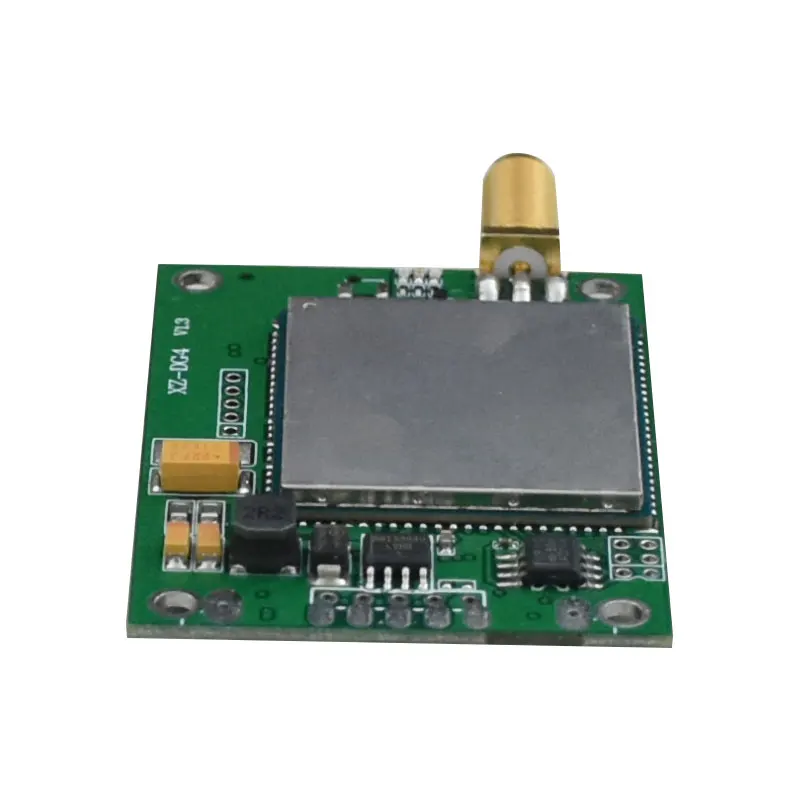

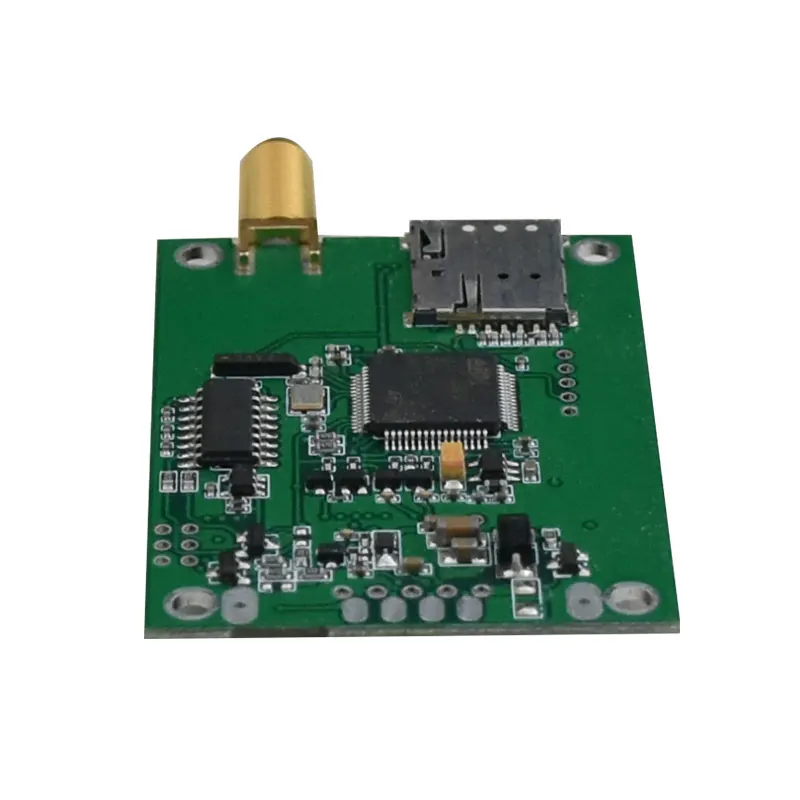

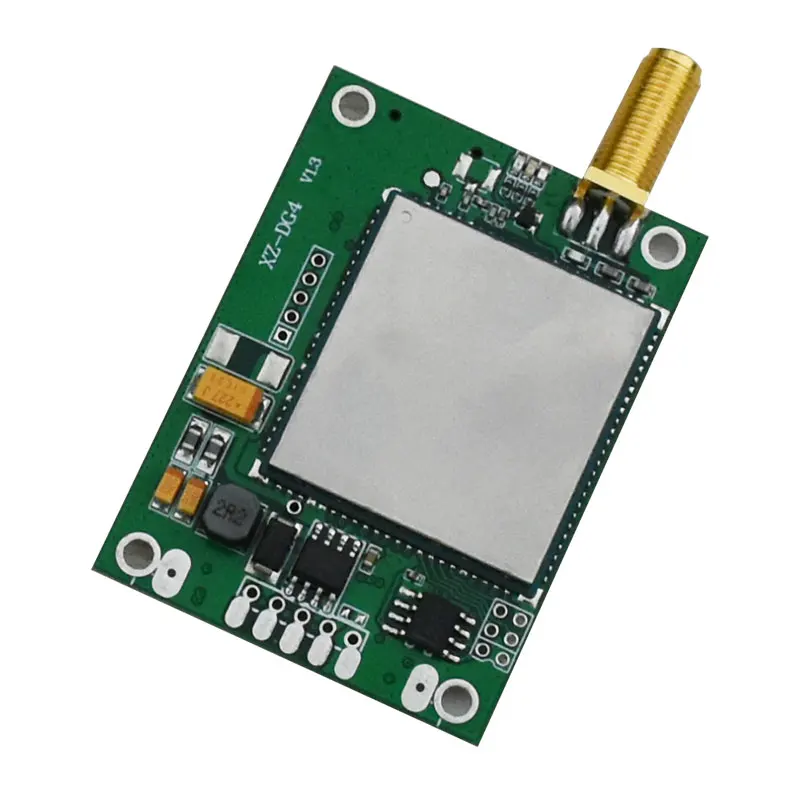

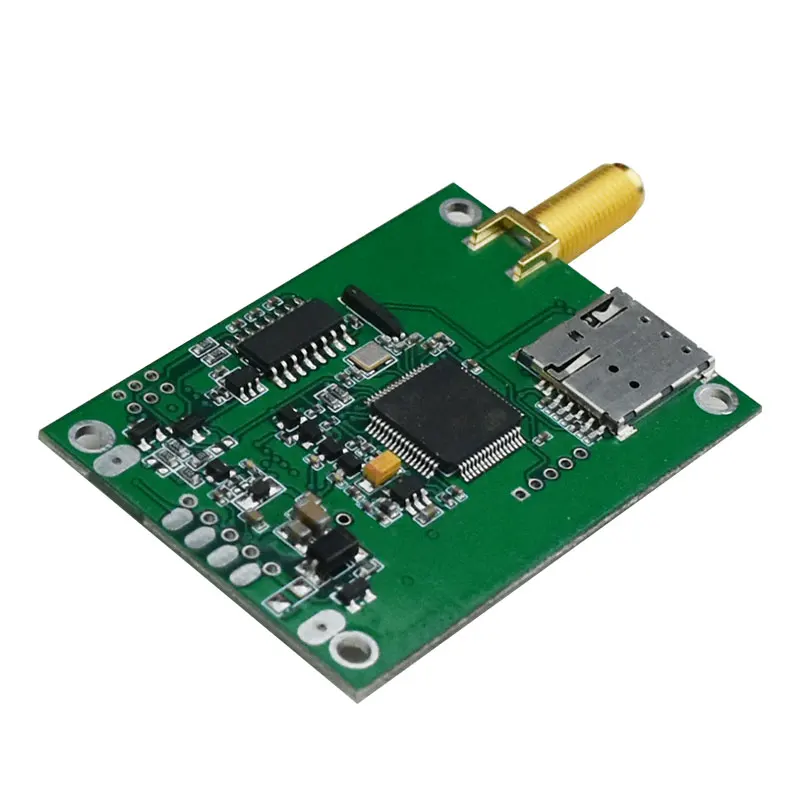

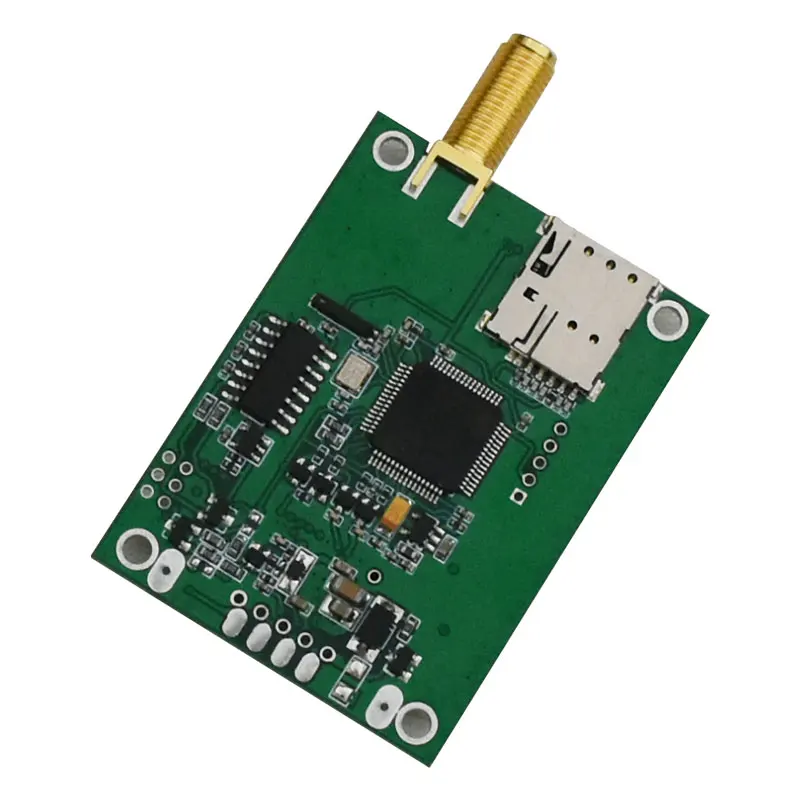

Pcb 3g встроенный модуль ttl rs232 серийный lte 4g gsm модем с слотом для sim карты

Pcb 3g встроенный модуль ttl rs232 серийный lte 4g gsm модем с слотом для sim карты

Внимание:

Этот 4G dtu используется для прозрачной передачи данных (стандартная версия) и функции SMS.

Если вам нужна Функция sms, пожалуйста, сообщите мне при размещении заказа, или мы установим стандартную версию defatult на фабрике.

И, пожалуйста, следующие параметры:

Характеристики:

1. Основные особенности

Поддержка 4G/2G, Mobile, Telecom и China Unicom;

Европа, Америка, Япония 4G версия отличается;

Двунаправленная Прозрачная передача данных между терминалами TTL, RS485, RS232 и серверами;

Поддержка пользовательского пакета регистрации и сердцебиения;

Стандартный TCP/IP разъем интерфейса связи в сервер;

Интеллектуальное анти-разъединение, поддержка онлайн-тестирования и онлайн-обслуживания, отключено, затем автоматическое повторное подключение, убедитесь, что оборудование всегда в сети;

Поддержка конфигурации доменного имени, IP, номера порта, APN, последовательного порта, скорости передачи данных и других параметров через последовательный порт

Поддерживает удаленную конфигурацию, удаленное обновление прошивки;

Поддержка фиксированного IP и DNS доменного имени

2. Определение размеров и штифта

Булавки

Определение

Вход/выход

Описание функции

1

NC

NC

2

Rxd_TTL

Вход

3,3 в последовательный порт вход TTL уровня

3

Txd_TTL

Выход

3,3 в последовательный порт вход TTL уровня

4

VCC

Вход

Положительный источник питания (4,75 в-36 в)

5

GND

Вход

GND

3. Использование метода

3. 1TCP/IP соединение

Когда XZ-DG4 работает в режиме соединения TCP/IP, передача данных между XZ-DG4 и серверами полностью прозрачна, чтобы всегда держать XZ-DG4 в сети, пользователи должны определить зарегистрированную рамку данных и рамку данных сердцебиения, и сервер должен дифференцировать зарегистрированную рамку данных и рамку данных сердцебиения от рамки данных пользователя. Сервер также может удаленно устанавливать XZ-DG4 SDN или имя домена.

3,2 Параметры удаленного настройки сервера

Когда DTU подключен к серверу, DTU может выполнять функции чтения/установки/удаления IP через сервер.

3,3 использование функции SMS

Когда XZ-DG4 работает в режиме SMS, XZ-DG4 можете общаться с Любым Мобильным телефоном по SMS. Когда мобильный телефон отправляет любое сообщение XZ-DG4, XZ-DG4 с последовательного порта отправляет текущее sms-содержимое (поддерживает только до 70 символов ASCII), если терминальное оборудование возвращает данные из последовательного порта (максимум 70 символов ASCII) XZ-DG4 автоматически ответит на данные на номер мобильного телефона, с которого он получает текстовые сообщения в прошлый раз.

Поддерживаются специальные требования к настройке функции SMS

4. Инструкция по эксплуатации

Список команд

Описание команды

Формат

Параметры

Введите режим команды AT

+ + +

Нет (введите и верните ОК)

Установить IP/SDN имя домена

AT + SDN = 1, [<SDN>, <port>, <num>] [...] [...]

<SDN>: доменное имя

<Порт>: порт No

<Num>: серийный номер <1 ~ 5>

Примечание: 1 является приоритетным)

Удаление доменного имени IP/SDN

AT + SDN = 0, <num>

<Num>: серийный номер 1 ~ 5: указанный серийный номер

A: удалить все

Набор идентификационных номеров

AT + MODIDSET = 1, <id>

<Id>: DTU ID десятичная система

Установка параметров последовательного порта

AT + IPR = 1, <bau>, <длина>, <паритет>, <стопбит>

<Bau>: скорость передачи данных

0: 1200bps

1: 2400 bps

2: 4800 bps

3: 9600 bps (по умолчанию)

4: 19200 bps

5: 38400 bps

6: 57600 bps

7: 115200 bps

<Длина>: бит данных

8: 8 бит данных

<Паритет>: проверка паритета

N: Нет паритета

О: четный паритет

E: четкость

<Стопбит>: стоп-бит

1: 1 бит

Добавить элемент конфигурации APN

AT + PROFILE = 1, <SN>, <MCC + MNC>, <APN>, <Имя пользователя>, <пароль>

<SN>: серийный номер (1 ~ 8)

MCC: код страны мобильной связи

MNC: код мобильной сети

<APN>: точка доступа

<Имя пользователя>: имя пользователя

<Пароль>: пароль

Удалить элемент конфигурации APN

AT + PROFILE = 0, <SN>

<SN>: серийный номер 1 ~ 8: указанный серийный номер

A: удалить все

Установка функции add ID

AT + ADDIDEN = 1, <mode>

<Режим>: выбор режима

0: не добавляйте идентификатор перед прозрачной передачей данных по умолчанию

1: Добавьте идентификатор перед установкой прозрачной передачи данных

Настройка функции зарегистрированного пакета

AT + REGPKT = 1, <текст>

<Текст>: зарегистрированное содержимое пакета

Набор формата heartbeat packet

AT + HBTPKT = 1, <текст>

<Текст>: содержимое пакета сердцебиения

Отправить один раз каждые 40 s

Настройка режима работы SMS

AT + SMSTMODE = 1, <mode>

<Режим>: триггер

0: режим TCP/IP

1: прозрачный режим передачи TXT

Запрос sim-карты IMSI номер

AT + IMSI =?

+ IMSI: 460010000000001

15-значный номер sim-карты imsih

Номер версии прошивки запроса

AT + FWV =?

Нет

Перезагрузка DTU

Перезагрузка AT +

Нет

Выход в командном режиме

AT + QUIT

Нет (если последовательный порт не работает, то автоматически прекратите работу после 60 s)

5. Технические параметры

Тип

Параметры

Блок

Минимальный

Типичное значение

Максимум

Электрическое свойство (25 ℃)

Напряжение сети

4,75

12

36

V

Рабочий ток

70

150

250

Ма

Пиковый ток

-

-

2000

Ма

Беспроводная Производительность (25 ℃)

Частотный диапазон

4G 3G 2G

-

Чувствительность

-106dBm

-

Макс. Мощность излучения

EGSM900: + 33dBm (класс питания 4)…

LTE: + 23dBm (класс питания 3)…

-

Общая производительность

Скорость интерфейса

1200

9600

115200

Bps

Уровень интерфейса

RS485, RS232, TTL

Рабочая температура

-40

80

℃

Размеры

52 × 35 × 10 (не включая антенну и аксессуары)

Мм

6. Частотный диапазон

7. Индикация состояния и описание неисправности

Состояние индикатора

Описание состояния (любое светодиодное освещение указывает на включение питания)

Красный светодиод

Вспышка при наличии передачи данных в последовательном порту

Синий светодиод

Свет или вспышка при подключении XZ-DG4 к базовой станции

Зеленый светодиод

Когда XZ-DG4 успешно подключен к правильному серверу, он мигает один раз в 3 секунды. Если он подключается, то мигает один раз каждые 0. 5S

Если вам нужен Серийный rs232/rs485 4G dtu модем с корпусом, пожалуйста, нажмите на следующую картинку и заказ.
