Реле постоянного тока 12 В 8 каналов DTMF модуль голосового управления телефоном

Реле постоянного тока 12 В 8 каналов DTMF модуль голосового управления телефоном

12 В постоянного тока 8CH DTMF релейный Телефон Модуль голосового управления декодер релейная плата

Особенности:

Технические характеристики:

Модель: AD22A08

Рабочее напряжение: 12 В постоянного тока

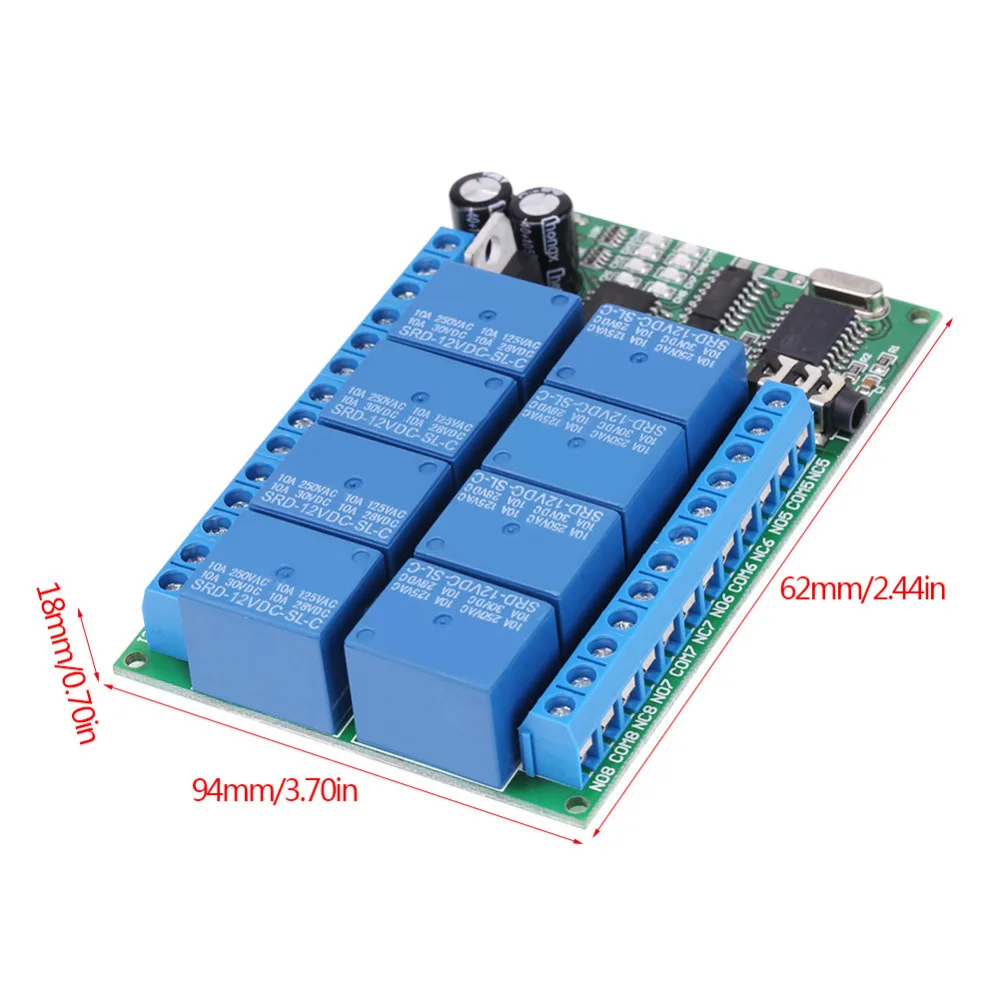

Размер: 94*62*18 мм/3,7*2,44 * 0.7in

Максимальная нагрузка: 10A/250VAC, 10A/125VAC, 10A/30VDC, 10A/28VDC, 10A/12VDC

Инструкции по уходу за изделием

Вам нужно два телефона, один как приемник (phone_1), другой как передатчик (phone_2); мобильный phone_1 соединены DTMF аудио кабель 3,5 мм аудио контроллеры чипы ic (контроллер для того, чтобы быть со встроенным усилителем), а затем при помощи phone_2 (может быть фиксированной телефонной связи) позвоните в phone_1, phone_1 ответили, Так что два телефонных звонка друг друга; Затем наберите 1/2/3/4/5/6/7/8 с помощью клавиатуры phone_2 для управления 8 реле.

Внимание:

1. Аудиоконтроллер DTMF должен использовать стабильную работу источника питания 12 В постоянного тока (рекомендации 2A или выше адаптера питания)
2. Пульт дистанционного управления контроллер через мобильный телефон, приемник должен быть телефон с 3,5 мм аудио интерфейс, передатчик может быть в сотовом телефоне или стационарный
3. Как приемник телефона должен выводить звук (не приглушенный), или они не будут управлять реле.

Глоссарий:

Позиция №: нормально открытый

COM: общий терминал

NC: нормально подключения

Открытие реле: COM не подключен, но отключен NC

Закрытие реле: COM отключен NO, но NC подключен COM.

Неблокировка (мгновенный): Циферблат 1 (2/3/4 одинаковый), реле 1 "открытый", реле закрывается через 1 секунду задержки
Самоблокировка: Циферблат 1, реле 1 "открыть", циферблат 1 снова, реле 1 "выключить", и так далее
Межблокировка: Циферблат 1, реле 1 "открыть", другие реле "выключить"; Циферблат 2, реле 2 "открыть", другие реле "выключить", и так далее
«Задержка»: Циферблат 1, реле 1 «открыть», реле 1 «закрыть» через некоторое время

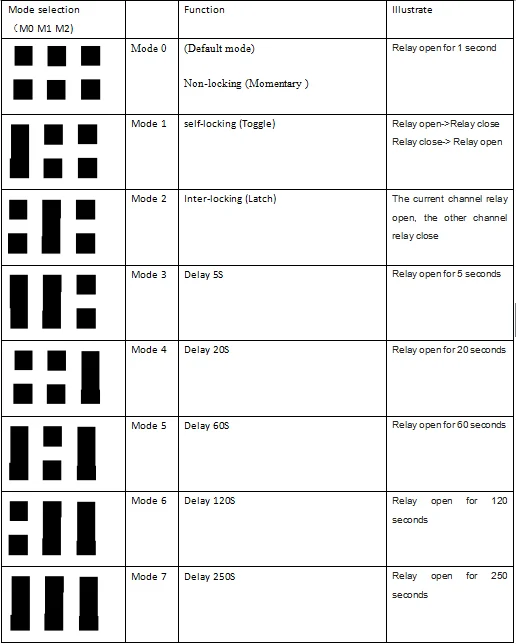

Возможность выбора режима:

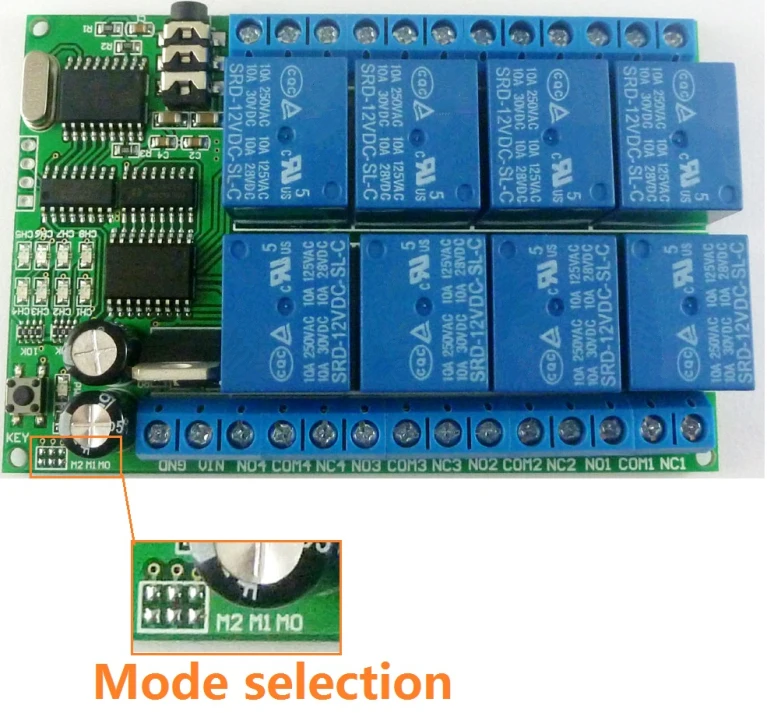

Восемь режимов работы, электрическая железная перемычка (изображение выше) на подушечках

Схема подключения:

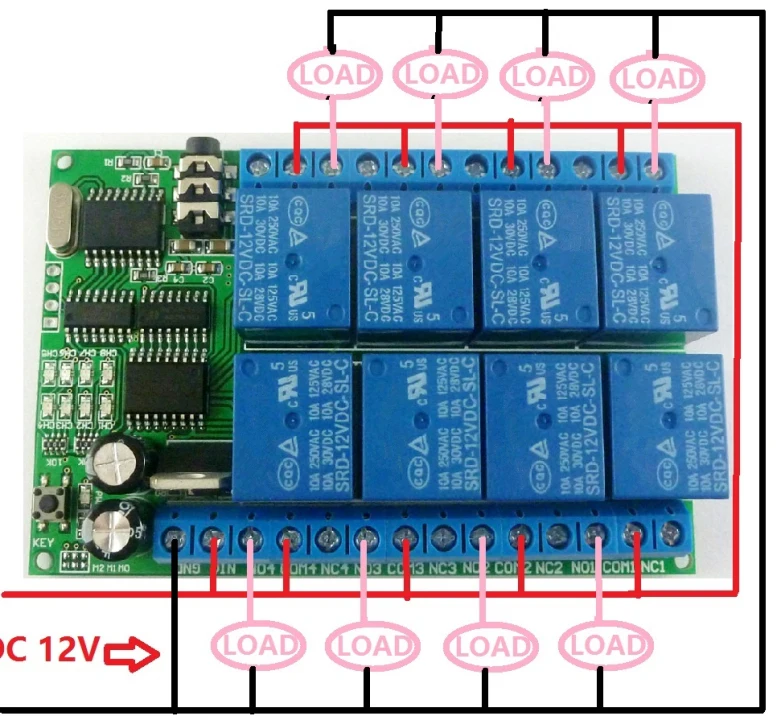

1 схема управления 12 В, проводка, как показано ниже. Нагрузка «нагрузка» может быть светодиодный свет, вентиляторы, двигатели, роутеры и другие 12V оборудования

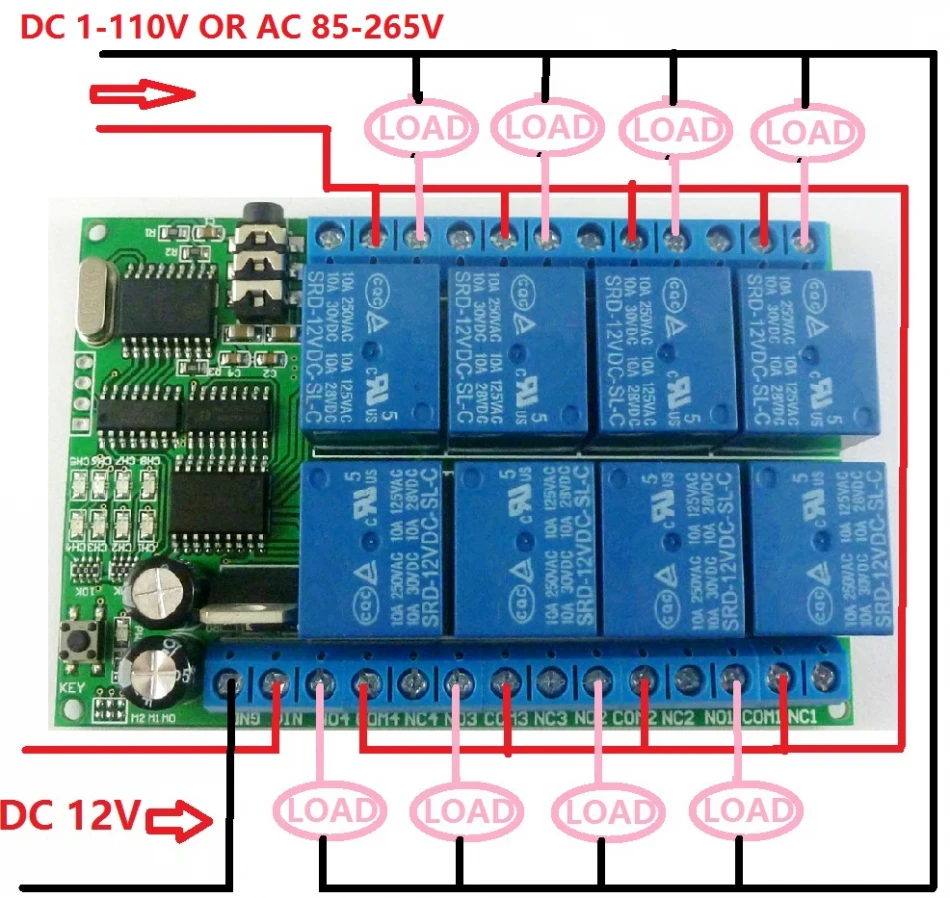

2 цепи постоянного тока 1-110 В или 85-265 В переменного тока, проводка показана ниже. Нагрузки "нагрузки" может быть светодиодный свет, вентиляторы, двигатели и другие виды напряжения переменного и постоянного тока оборудования.

Посылка включает в себя:

1 х релейный модуль

1x3,5 мм аудио кабель
