RS485 и rs232 433 МГц uhf трансивер для передачи данных 115200 25 Вт vhf радио морской модем с 5dbi

RS485 и rs232 433 МГц uhf трансивер для передачи данных 115200 25 Вт vhf радио морской модем с 5dbi

Посылка включает в себя: 6 шт. XZ-DT25-H(25 Вт) радиомодем, 6 шт. rs232/rs485 программный кабель, 6 шт., кабель питания, 6 шт. пряди для наращивания на антенну.

1. Заводские параметры по умолчанию-433,250 МГц, RS232 и RS485,9600BPS,25 Вт, 12 В постоянного тока;

2. Если клиентам нужны другие частотыVHF(136 МГц-174 МГц, 220-240 МГц) UHF(410 МГц-470 МГц), пожалуйста, сообщите мне после размещения заказа;

3. Этот радио модем также может быть интерфейсом TTL, если вам нужен TTL, пожалуйста, сообщите мне после размещения заказа;

4, скорость передачи данных по воздуху и интерфейс (серия) можно подтвердить через программное обеспечение.

Технические характеристики:

1. ОсновныеОсобенности:

2. Определения контактов

Контакты

XZ-DT25-H1/2/4

Обратите внимание

Airline Штекерный соединитель

1

Заземление источника питания

2

DC12V источника питания

DC12V ± 10%

DB9 Штекерный соединитель

1

NC

Для активного отдыха с низким уровнем

2

RS-232/RXD

3

RS-232/ТСД

4

NC

5

GND

6

RS-485/A

7

RS-485/B

8

Настройка позволит

9

SQ (индикатор сигнала приема)

3. Технические параметры

Частотный диапазон

136 ~ 174 МГц, 220 ~ 240 МГц, 410 ~ 470 МГц

Стабильность частоты

≤ ± 2.5PPm

Передача Мощность

25 Вт

Модуляции

GFSK/4GFSK

Высокая скорость передачи данных по воздуху

1200 ~ 115200bps

Серийный скорость передачи данных

1200 ~ 115200bps

Интерфейс

RS232 и RS485 ttl могут быть настроены

Питание

12V @ 10A

Интерфейс формат данных

8E1/8N1/801

Чувствительность приема

-125DBM @ 1200BPS/-120DBM @ 9600BPS

Пропускная способность канала

10 кГц @ 1200bps/25 кГц @ 9600bps

Рабочая Температура

-40 ℃ ~ 80 ℃ (промышленный класс)

Рабочая влажность:

10% до 90% относительной влажности, без конденсации

Выбросов ток

≤ 6 А (максимальный выходной ток не менее 10 А)

Получение ток

≤ 80mA

Размер (Д/Ш/В)

145X 86X 45 мм

Вес (г)

≤ 500 г

4.XZ-DT25-H1/2/4Частота

По умолчанию частотный канал CH0, частота 0 канала может быть произвольно установлена и сохранена по. Потребители могут вводить/перезаписывать любые частоты, которые им нужны в программном обеспечения.

Обратите внимание: Наш XZ-DT25-H(25 Вт),XZ-DT25-M(5 Вт),XZ-DT25-L(2 Вт/500 МВт) и XZ-DT25-U(100 мВт) могут общаться друг с другом, пользователь может выбрать подходящий радиомодемов в соответствии с фактическим использованием.

5. Программирование по

1,1 режим настройки входа

Оборудование: Подключите 8ThНожка с заземлением и зеленым светодиодом держит освещение, модуль входит в режим настройки, скорость последовательного порта 9600 8N1

Программное обеспечение: Текущая скорость передачи данных, 3 + номера отправляются непрерывно, XZ-DT25 входит в режим настройки, и последовательный порт вывода ОК

Формат + + +

Return OK

1,2 канал 0 настройки частоты (эта частота рабочей частоты 0 канал

Формат> WF0/RX: 453,25000/TX: 453,25000

Возврат <Channel_0: RX: 453,25000/TX: 453,25000

Объяснить> WF0 означает, что рабочая частота письма канала 0

RX: означает прием частоты, 25000 МГц, пожалуйста, обратите внимание, что частота должна быть точной до 5 цифр после десятичной точки;

TX: означает частоту передачи 453,25000 МГц, пожалуйста, обратите внимание, что частота должна быть точной до 5 цифр после десятичной точки;

Один и тот же XZ-DT25 приема и передачи настройки частоты может быть один и тот же или по-другому, но модули в одном и том же коммуникационная система Обязательный аксессуар одежды нового сезона одной и той же приема и передачи частот. Dip-переключатель может задать только частоту в канале 0.

1,3 Интерфейс, настройка скорости передачи данных

Формат> WBA

Возврат <Com_Rate:1200

Пояснение> WB означает скорость передачи данных через интерфейс

A ~ G означает 1200 ~ 115200bps;A = 1200,B = 2400,C = 4800,D = 9600,E = 19200,F = 38400,G = 115200

1,4 Настройка паритетных бит

Формат> WVN

Возврат <Verify:8N1

Объяснить> WV означает интерфейс паритета бит

N, E, O означает 8N1,8E1,8O1

1,5 воздуха скорости передачи данных

Формат> WAA

Возврат <Air_Rate:1200

Объяснить> WA означает скорость передачи воздуха

A ~ G означает 1200 ~ 115200bps;A = 1200,B = 2400,C = 4800,D = 9600,E = 19200,F = 38400,G = 115200

Примечание: если скорость передачи данных по воздуху и скорость передачи данных по интерфейсу установлены одинаковыми, можно осуществлять непрерывную передача данных. Для передачи более длинного расстояния, скорость передачи воздуха может быть установлена ниже, в то время как скорость передачи данных через интерфейс может быть установлена выше.

1,6 прочитайте все параметры команды

Формат> R

Возврат <Channel_0: RX: 453,25000/TX: 453,25000

<Com_Rate:1200

<Air_Rate:1200

<Проверьте: 8N1

Объяснить Выход XZ-DT25 ток рабочие параметры

Режим настройки выхода 1,7

Формат> Система домашнего театра

Return OK

XZ-DT25 выход режим настройки, если XZ-DT25 входит в режим настройки, это будет выход в тех случаях, когда они не имеете какие-либо командные действия при непрерывном 60S.

6. Аксессуары:

Кабель для программирования rs232 и rs485,

Кабель питания,

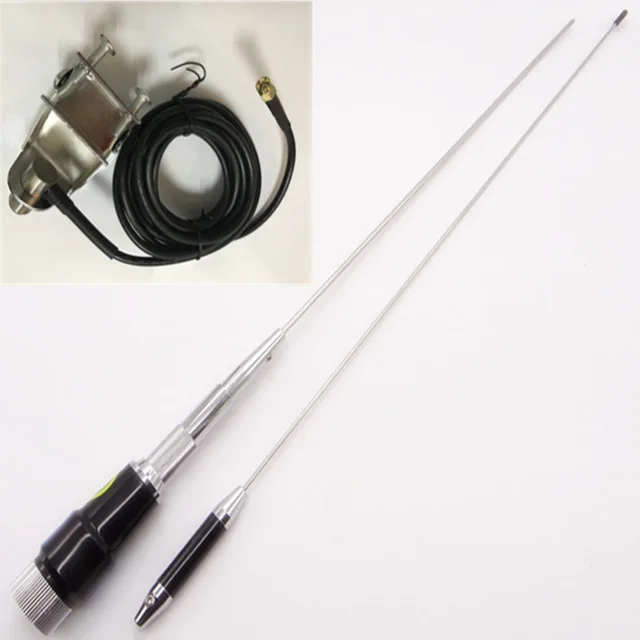

5dbi клип антенна
