Контроллер заряда солнечной батареи Wiser3 20A 30A 40A 50A MPPT с LCDvUpdated RS485communication 12В/24В авто

Контроллер заряда солнечной батареи Wiser3 20A 30A 40A 50A MPPT с LCDvUpdated RS485communication 12В/24В авто

Модель: Wiser3 серии

Системы Напряжение: DC12V/24В Автоматическое распознавание

Номинальный ток: 15A 20A 30A 40A 50A

USB: 5 В 3 А

Максимальное PV(voc) напряжение: 100VDC (15A, 20A), 150VDC (30A,40A,50A)

Серия Wiser3 с автоматическим охлаждением, высокой эффективностью преобразования, низким энергопотреблением и ЖК-дисплеем. Он имеет эффективный алгоритм управления MPPT. Добавлена функция вывода (USB5V 3A). Для контроллера mppt может быть широко использован в автономных солнечных системах, солнечной станции связи, бытовой Солнечной системе, уличный светильник, солнечных системах, поле мониторинга и других областях.

Особенности

Высокоэффективный алгоритм управления MPPT, эффективность MPPT ≥ 99.5%, эффективность преобразования всей машины до 98%;

Режим зарядки: три этапа (быстрая зарядка, постоянный заряд, Плавающий заряд). Это продлевает срок службы батарей.

Режим разрядки: Режим ВКЛ/ВЫКЛ, двойной режим управления временем, режим управления PV и time, режим управления напряжением PV.

Рекомендуемые типы батарей: Затопленные, герметичные свинцово-кислотные, гелевые батареи. Другие типы батарей также могут быть определены.

Большая часть информации может быть предоставлена ЖК-дисплеем, например: Тип системы. PV входное напряжение, PV входной ток, день, месяц, общая генерирующая мощность, тип батареи, напряжение батареи, зарядный ток, мощность зарядки, ток разряда, разрядная мощность и так далее.

RS485, мы также можем предложить протокол связи, это удобно для управления интеграции пользователя.

CE, RoHS, FCC сертификаты одобрены .. Мы можем помочь клиентам одобрить другие сертификаты.

3 года гарантии.

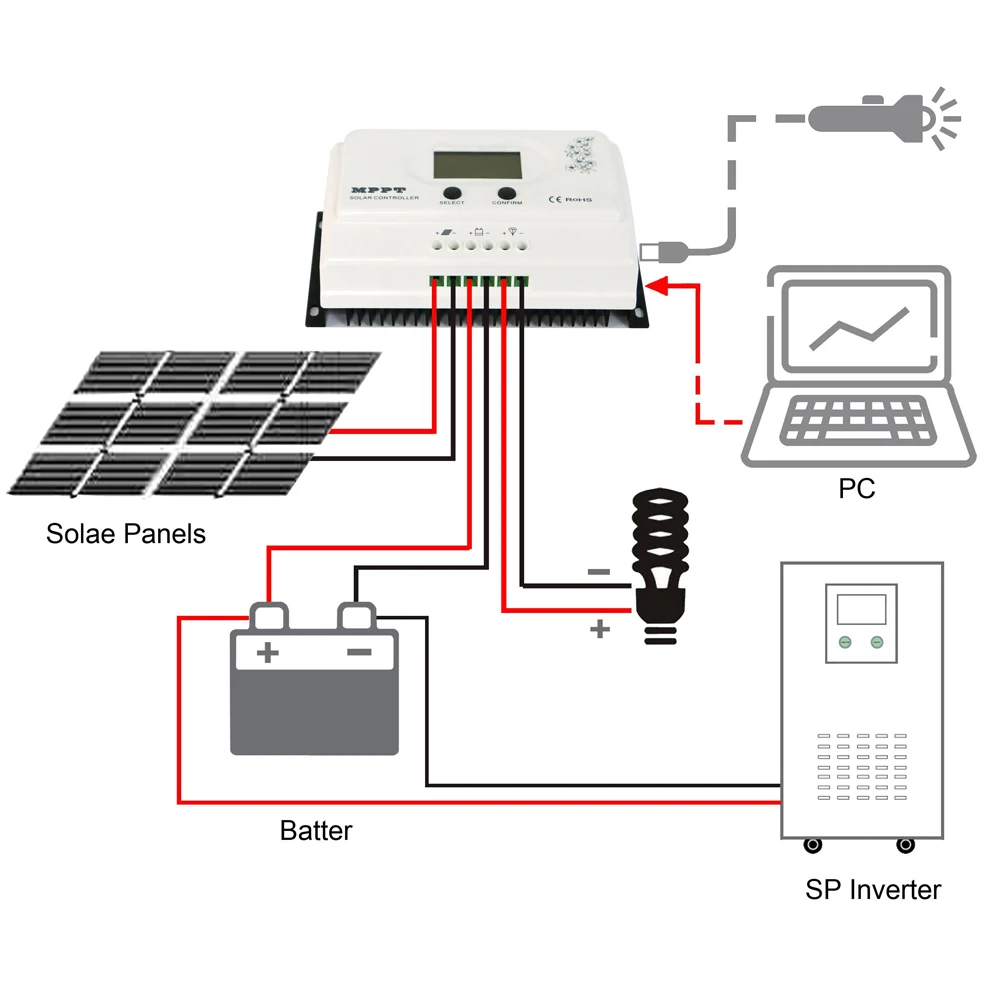

Схема подключения контроллера MPPT:

Параметры:

Слежением за максимальной точкой мощности, модель контроллера:

15A

20A

30A

40A

50A

Wiser3-12V/24V-series

Режим зарядки

MPPT (максимальное отслеживание точки мощности)

Слежением за максимальной точкой мощности, эффективность

≥ 99.5%

Системы типа

DC12V/24V системы

Автоматическое распознавание

Характеристики входа

Максимальное входное напряжение PV (VOC)

12V/24V системы

DC100V

DC150V

Высокая точка защиты входного напряжения

12V/24V системы

DC100V

DC150V

Высокая точка восстановления входного напряжения

DC95V

DC145V

Номинальная PV Входная мощность

12V система

200W

260W

390W

520W

650W

24V системы

400W

520W

780W

1040W

1300W

Зарядка chrectrestics

Метод зарядки

12V/24V системы

Три этапа зарядки: постоянный ток (MPPT), постоянное напряжение, плавающая зарядка

Номинальный ток заряда

15A

20A

30A

40A

50A

Автоматическая Температура компенсация

14,2 V-(ВысокийТемпература-25 ℃)* 0,3

Выход характеристики разряда

USB (всего 2 выхода USB)

DC5V 3A

Нагрузки напряжение на выходе

Исходя из напряжение аккумуляторной батареи

Номинальный выходной ток

15A

20A

30A

40A

50A

Выход режим управления

Режим ВКЛ/ВЫКЛ, двойной режим управления временем,

Режим управления PV & Time, режим контроля напряжения PV

Выход управление Декодер каналов кабельного телевидения путь

Кнопка контроллера или программное обеспечение ПК

Дисплей

ЖК-дисплей Дисплей

Тип системы, PV напряжение, напряжение зарядки,

Зарядный ток, мощность зарядки, температура и т. д.

Программное обеспечение для ПК

RS485

Другие параметры

Функция защиты от перегрузки

Да (обратное соединение PV, обратное соединение батареи, перенапряжение, низкое напряжение, перегрев, перегрузка, защита от короткого замыкания и т. д.)

Режим охлаждения

Автоматический крутой

Тип механической защиты

IP30

Измерение ДхШхВ (мм)

200*110*66

243*155*79

Упаковка ДхШхВ (мм)

249*144*105

289*189*113

N.W. (Кг)

0,9

1,8

G.W. (Кг)

2

2,5

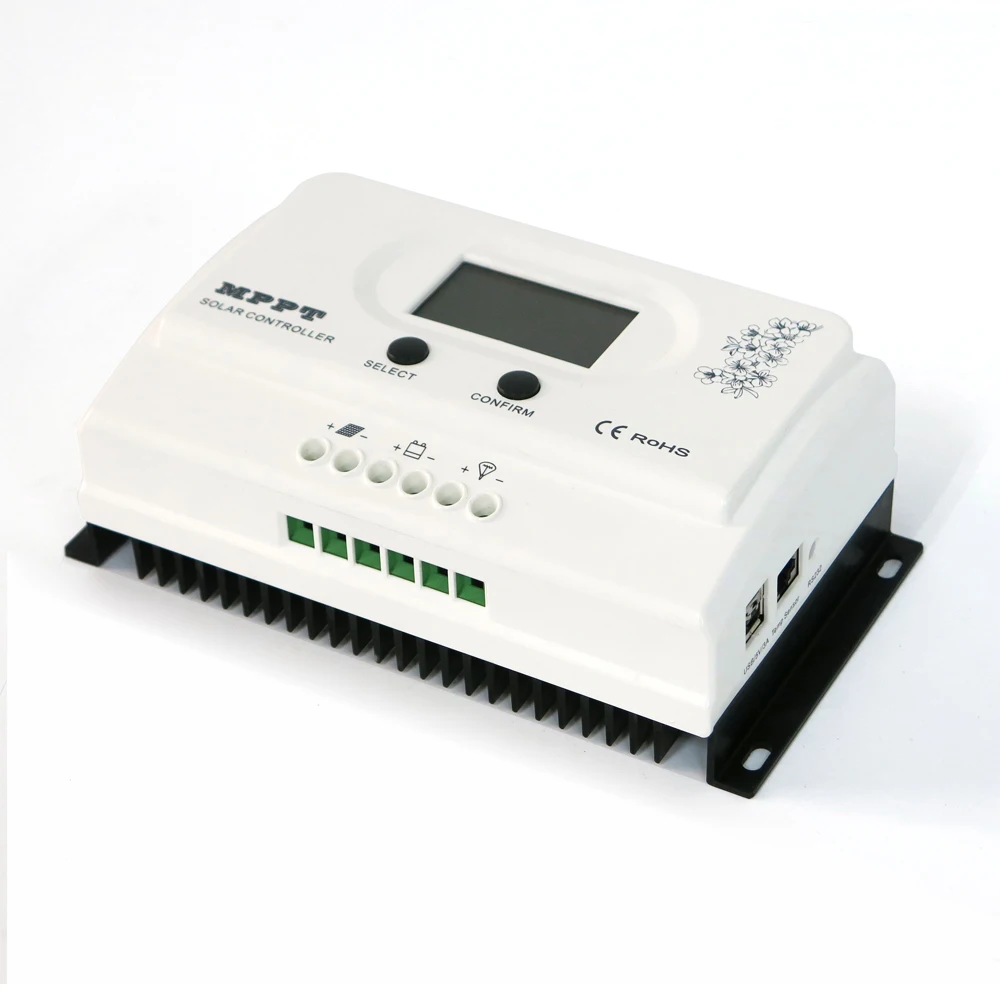

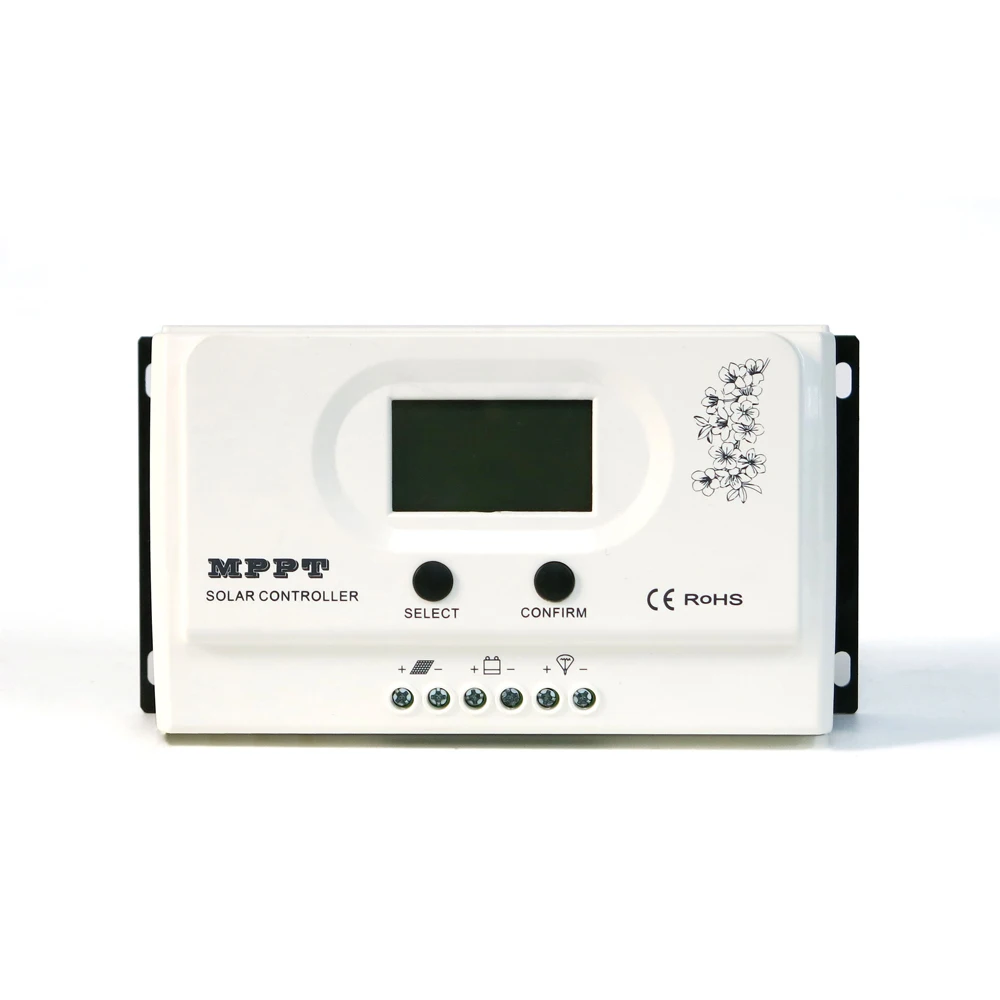

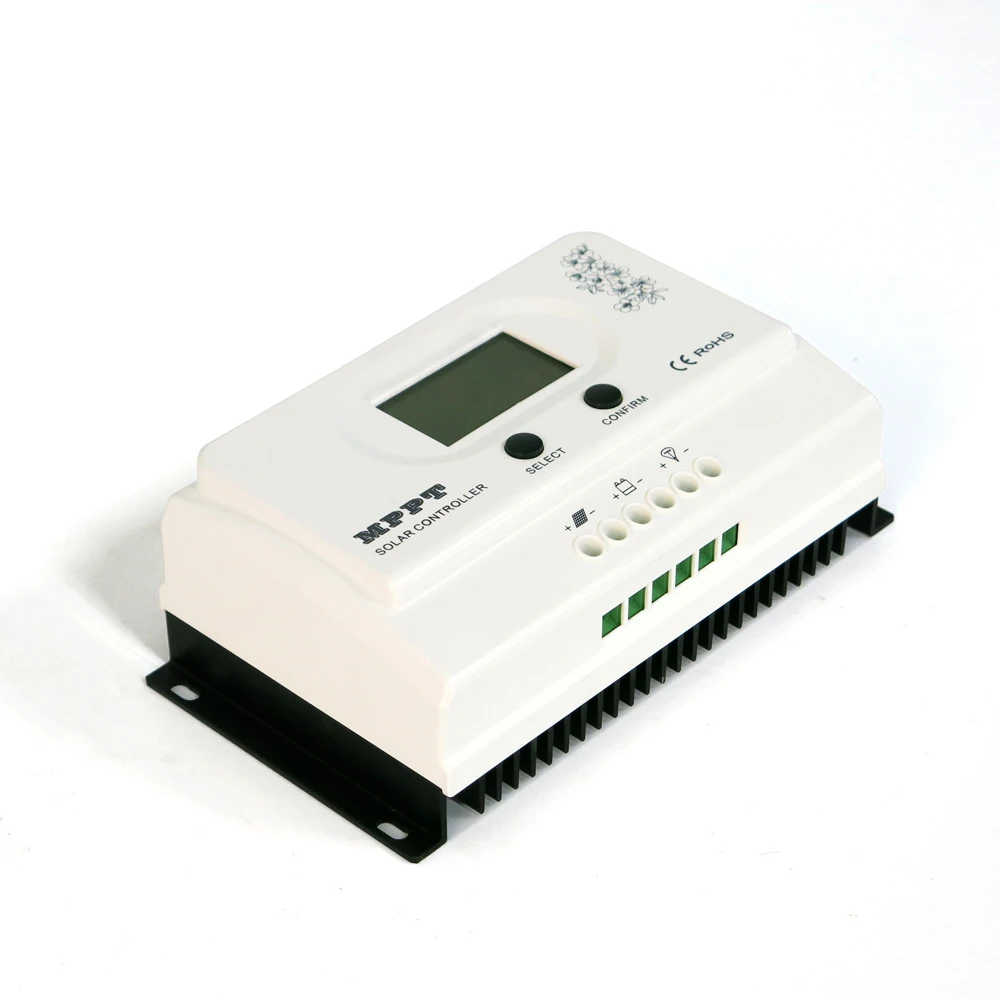

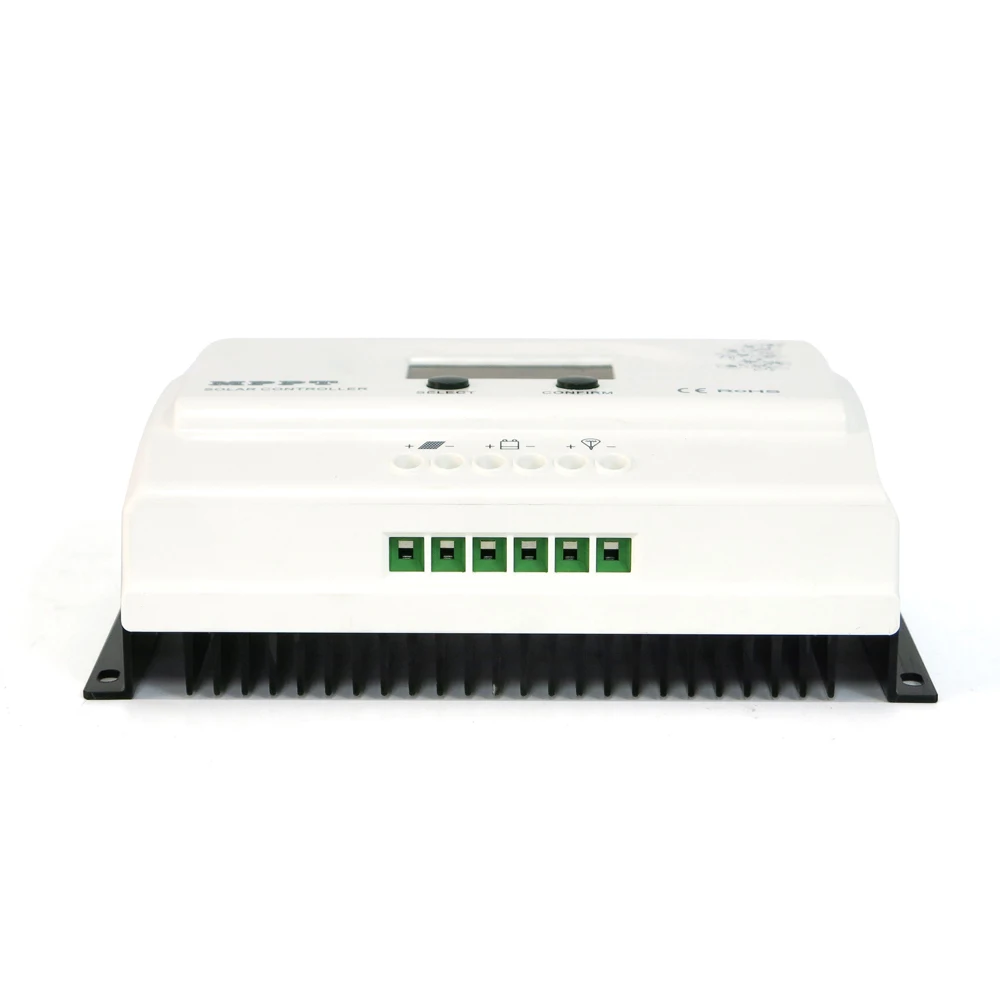

Фотографии:

WI-FI модуль :(Опциональная часть будет отправлена авиа-отправление Почты Китая, если приобретена отдельно.)

Краткое введение режима работы:

Два типаРабочаяРежимS:

1. Режим маршрутизации точки доступа Wi-Fi, точка доступа (указанный как режим AP ниже), в этом режиме Cloud-Box-M1 выступает в качестве точки доступа, позволяя другим беспроводным терминалам получить доступ и обеспечить доступ к данным;

2. Режим беспроводного терминала, станция (называетсяРежим STAНиже), Cloud-Box-M1 может быть подключен к маршрутизатору Wi-Fi hotspots, но сам по себе не принимает беспроводной доступ.

Применение из Основные инструкции по эксплуатации:

Выход/нажатие по умолчанию: нажмите на кнопку --- переключение в режим AP/STA

Длительное нажатие в течение 6 ~ 8 секунд --- в режиме STA, что позволяет Cloud-Box-M1 войти в состояние ожидания STA (сбросПарольМаршрутизатора в последний раз)

-- В режим AP, переинициализация прошивки после обновления

Кнопка сброса: переключатель сброса.

Индикатор состояния рабочего режима:

При перезапуске питания или нажатии кнопки Reset:

Если «Сигнальный» светильник будет продолжать светить в течение 10 секунд, а затем мигать, это означает, что он работает в режиме AP.

Если мигающий светильник «сигнал»Немедленно, Это означает, что работает в режиме STA.

Шаги настройки в режиме AP:

1. Убедитесь, что Cloud-Box-M1 в режиме AP.

2. Найдите точку доступа Wi-Fi-«MyGreen-Solar-XXXX» в мобильном телефоне с паролем «88888888» для подключения точки доступа.

3. Откройте приложение на мобильном телефоне или планшете и перейдите на главную страницу, нажмите на кнопку «ap. mode/AP mode» в верхнем левом углу, чтобы войти в центр мониторинга.

Шаги настройки в режиме STA:

1. Убедитесь, что Cloud-Box-M1 в режиме AP

2. Подключение к точке доступа маршрутизатора на мобильном устройстве

3. Убедитесь, что Cloud-Box-M1 в диапазоне сигнала маршрутизатора.

4. Как только Cloud-Box-M1 настроен, с hotspot нажмите на «Поиск по локальной сети» для поиска устройства; under4G (или cellular) или подключен к hotspot, нажмите на «сканирование qr-кода», отсканируйте qr-код Cloud-Box-M1 для поиска устройства.

5. Для первой настройки откройте приложение на мобильном телефоне или планшете и перейдите на главную страницу, нажмите на «Menu/меню» в правом верхнем углу, затем нажмите на кнопку «Добавить устройство» для ввода пароля. После нажатия кнопки «ОК» для подтверждения выполните поиск всех устройств «Cloud-Box-M1» в диапазоне сигнала маршрутизатора. Как только совпадают, нажмите на кнопку «назад» в левом верхнем углу, вернитесь на главную страницу, выберите нужный из списка, чтобы войти в центр мониторинга.

Управление списком устройств:

На домашней странице для версии IOS проведите пальцем влево и вправо, чтобы управлять списком, выберите «Editor», затем «Rename». Выберите «Share QRcode», чтобы поделиться qr-кодом текущего устройства; Нажмите на кнопку «Delete», удалив актуальную информацию об устройстве. (Для версии Android, нажмите на устройство, необходимое для управления в списке, а затем появится список, читающий «Rename», «Share QRcode», «Delete».)
