XCAM0720PHC HDMI совместимая камера микроскопа для промышленных микроскопов|hdmi microscope

XCAM0720PHC HDMI совместимая камера микроскопа для промышленных микроскопов|hdmi microscope

1) через Стандартный HDMI-совместимый интерфейс для потоковой передачи видео в дисплеер или HDTV;

2) Датчик Aptina CMOS;

3) Простое подключение к другому оборудованию на производственной линии с оптическим интерфейсом C-mount;

4) высокое разрешение и высокая частота кадров, идеальная цветопередача, высокоинтегрированная и компактная, низкая частота отказов и стабильная производительность;

5) Разрешение 1280 × 720 (720P) соответствует текущему дисплееру высокой четкости на рынке;

6) XCAM720PHB/PHC встроенный XCamView на основе платформы Qt. Характеристики камеры можно контролировать с помощью XCamView через мышь. Другая основная обработка и выбор также могут быть реализованы XCamView;

7) XCAM0720PHB/PHC может удовлетворить различные приложения и может быть широко использован в промышленной инспекции, образования и исследований, анализа материалов, точного измерения, медицинского анализа и т. Д.

Код заказа

Датчик и размер (мм)

Пиксель (мкм)

G Responsivity

Динамический диапазон

SNRmax

FPS/разрешение

Binning

Воздействие (мс)

XCAM0720PHC
XP0720C

720P/2M/IMX322(C)
1/2.8 ”(5,78x3,02)

2,8 x2.8

510mv с 1/30С Отсчетом
(Чувствительность G)

0.15mv с 1/30С Отсчетом
(Темный сигнал)

30 @ 1280x720
(HDMI-совместимый)

1920x1080

(Захват)

1x1

0,06 мс ~ 1900 мс

Интерфейс камеры

HDMI-совместимый

HDMI-совместимый выходной порт

USB

Usb-мышь для управления XCamView

DC12V

Входной разъем питания

SD

Слот для sd-карты

Габаритные размеры

Ширина x Глубина x высота

50 мм (1,97 ") x 50 мм (1,97") x 61 мм (2,4 ")

Вес доставки

0,47 кг (0,55 фунтов)

Рабочая среда

Рабочая температура (в сантиметрах)

-10 ~ 50

Температура хранения (в сантиметрах)

-20 ~ 60

Рабочая влажность

30 ~ 80% относительной влажности

Влажность хранения

10 ~ 60% относительной влажности

Источник питания

DC 5В/1A адаптер

Дополнительные аксессуары

Объектив

Объектив с-креплением

Кабель

Кабель, совместимый с HDMI

Карта памяти

Sd-карта

Мышь

USB мышь/USB беспроводная мышь

Светильник XCAM0720PHB/PHC мигает около 15 с после включения питания. Камера будет загружать XCamView, и тогда система начнет работать. Автоматическая экспозиция и баланс белого-это состояние по умолчанию.

L HDMI-Совместимость: hdmi-совместимый кабель, подключенный к hdmi-совместимому diaplayer;

L USB:USB мышь;

L DC 12 В: мощность 12 В/1 А;

L светодиодный: синий светодиодный индикатор;

L SD: sd-карта;

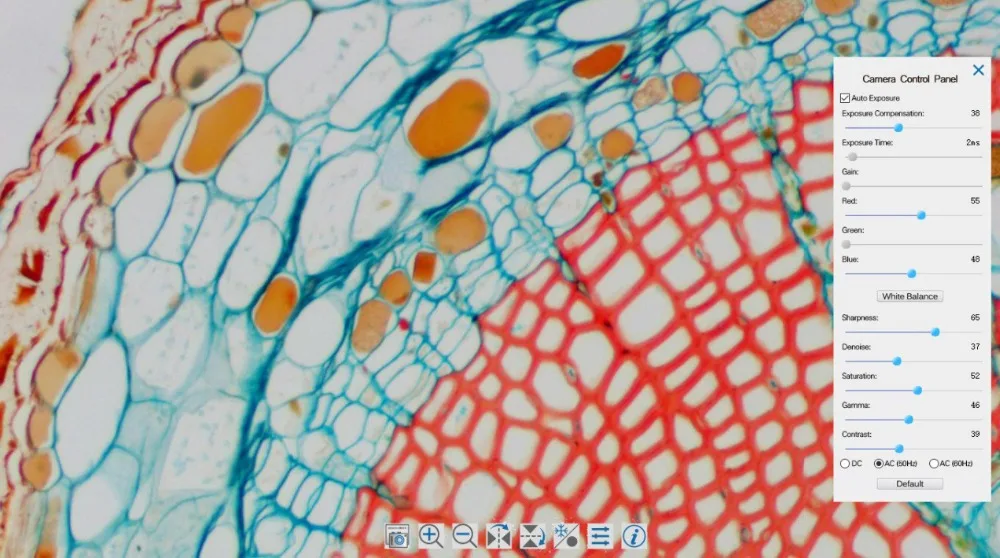

GUI панели управления embeded camera XCamView in XCAM720PHB

Панель инструментов XCamView для XCAM0720PHB/PHC

Перемещайте мышь в нижней части совместимого с HDMI дисплеера, нижняя панель инструментов будет доступна. Функции каждой кнопки панели инструментов описаны следующим образом:

1: захват изображения

2: цифровой зум

3: цифровой зум

4: горизонтальный флип

5: Вертикальный флип

6: Freez видео/отмена замораживания видео

7: отображение/скрытие панели управления камерой

8: Отображение информации о версии XCamView

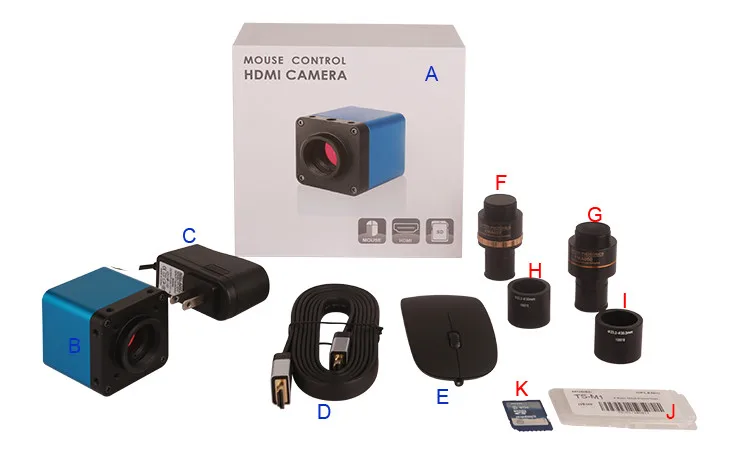

Стандартный упаковочный лист

A

Подарочная коробка: L: 17,5 см ширина: 17,5 см высота: 8,5 см (1 шт.), 0,85 кг/коробка)

B

XCAM0720PHB или XCAM0720PHC

C

Адаптер питания: Вход: 100 ~ 240 В переменного тока 50 Гц/60 Гц, выход: 12 В постоянного тока 1A

Американский стандарт: Модель: GS12U12-P1I 12 Вт/12 В/1 А: UL/CUL/BSMI/CB/FCC

Стандарт EMI: EN55022,EN61204-3, EN61000-3-2,-3, FCC часть 152 класс B, BSMI CNS14338

Стандарт EMS: EN61000-4-2,3,4,5,6,8,11,EN61204-3, класс А светильник

Европейский стандарт: Модель: GS12E12-P1I 12 Вт/12 В/1 А; TUV(GS)/CB/CE/ROHS

Стандарт EMI: EN55022,EN61204-3, EN61000-3-2,-3, FCC часть 152 класс B, BSMI CNS14338

Стандарт EMS: EN61000-4-2,3,4,5,6,8,11,EN61204-3, класс А светильник

D

Кабель, совместимый с HDMI

E

USB мышь/USB беспроводная мышь

Дополнительный аксессуар

F

Регулируемый адаптер объектива

C-крепление для окуляра диаметром 23,2 мм
(Пожалуйста, выберите 1 из них для вашего микроскопа)

108001/AMA037
108002/AMA050
108003/AMA075

C-Mount to dia.31,75 мм Трубка окуляра
(Пожалуйста, выберите 1 из них для своего телескопа)

108008/ATA037
108009/ATA050
108010/ATA075

G

Фиксированный адаптер объектива

C-крепление для окуляра диаметром 23,2 мм
(Пожалуйста, выберите 1 из них для вашего микроскопа)

108005/FMA037
108006/FMA050
108007/FMA075

C-Mount to dia.31,75 мм Трубка окуляра
(Пожалуйста, выберите 1 из них для своего телескопа)

108011/FTA037
108012/FTA050
108013/FTA075

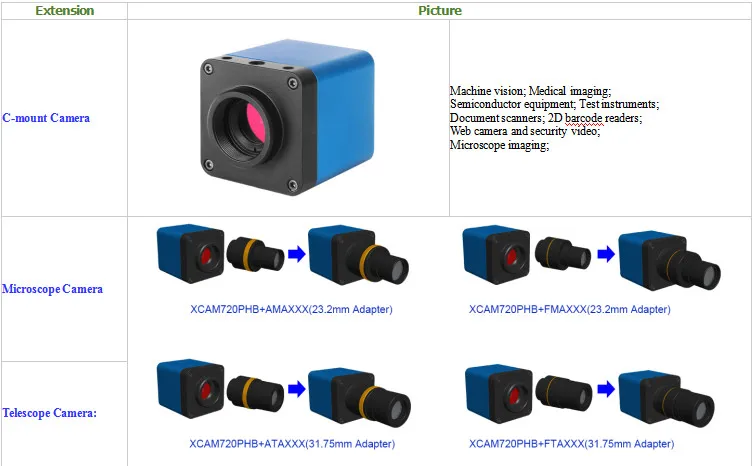

Примечание: для дополнительных элементов F и G, пожалуйста, укажите тип камеры (C-mount, микроскоп камеры или телескоп камеры), инженер ToupTek поможет вам определить правильный микроскоп или адаптер для камеры телескопа для вашего применения;

H

108015 (диаметр от 23,2 мм до 30,0 мм кольцо)/переходное кольцо для трубки окуляра 30 мм

I

108016(Dia.23.2mm до 30,5 мм кольцо общее количество)/переходных кольцевых адаптеров для 30,5 мм окуляр трубки

J

Набор для калибровки

106011/TS-M1(X = 0,01 мм/100Div.);
106012/TS-M2(X,Y = 0,01 мм/100Div.);
106013/TS-M7(X = 0,01 мм/100Div. 0,10 мм/100Div.)

К

Sd-карта (4G или 8G)
