500 Вт микро сетевой инвертор с регулируемым режимом разрядки батареи, MPPT чистая Синусоидальная волна Солнечный Grid-Tie инвертор

Характеристики:

Номинальная мощность

500 Вт

Вход (постоянный ток)

PV Диапазон открытого напряжения

16V-28V

26 в-45 в

39 в-60 в

55 в-90 в

85 В-130 в

120-180 в

Максимальная входная мощность PV (Вт)

590 Вт

Диапазон напряжения MPPT (V)

11-21VDC

22-34VDC

33-47VDC

44V-70VDC

66-100VDC

90-140 в

Эффективность отслеживания MPP

> 99%

Максимальный ток постоянного тока (A)

40А

30A

20А

15а

10A

10A

Подходит для напряжения батареи (в)

12 В

24 В

36 В

48V или 60V

72 в

96 в

Защита от низкого напряжения батареи (в)

11 в

22 в

33 в

44 в или 55 в

66V

88 в

Выход (AC)

PV режим переменного тока Макс выход (W)

500

Режим работы батареи выходная мощность переменного тока

60 Вт-450 Вт Регулируемая (батарея 24 В или выше)

Диапазон выхода переменного тока

220VAC(190-260VAC) или 120VAC(90-135VAC)

Частотный диапазон

50 Гц (48 ~ 52) или 60 Гц (58 ~ 62)

Коэффициент мощности

> 98%

THD

<5%

Фазовый сдвиг

<1%

Стабильный реальный КПД/120V

85%

86%

87%

89%

90%

92%

Стабильная реальная эффективность/220 В

86%

88%

89%

90%

92%

94%

Прочие электрические данные

Защита

Islanding; Короткое замыкание; Низкое напряжение; Перенапряжение; Защита от перегрева

Рабочая температура

'-25 °C ~ 80 °C

Рабочая влажность

0% ~ 90% RH без конденсации

Класс водонепроницаемости

Наружный дизайн IP22

Светодиодный дисплей

R & G & B светодиодный

Охлаждение

Вентилятор

Автономный источник питания

<1 Вт

Соответствующий компонент:

Монокристаллические, поликристаллические, тонкопленочные солнечные панели.

Механические данные

Сетка Weigtht

1.8 кг/шт

Вес брутто

2.0 кг/шт

Размер машины (ДхШхВ)

22.2x16.2x5.5см

Размер упаковки (ДхШхВ)

30х22х12 см

PV сетевой инвертор Рабочий режим

Сетевой Инвертор имеет автоматизированный рабочий заказ, без необходимости контролировать. При обнаружении выходной мощности от солнечных панелей устройство решит, достаточно ли мощность была большой, чтобы начать процесс преобразования. Процесс Coversion включает в себя 5 режимов, запуск, запуск с сеткой, режим ожидания, остановка, поиск неисправностей.

Запуск-когда кнопка пуска включена, солнечная панель и линии сетки соединены в нормальном состоянии, инвертор входит в рабочее состояние.

Режим «старт-сетка-привязанная сетка»-это когда инвертор начинает преобразовывать постоянный ток, подаваемый через панель солнечных батарей PV в стабильный альтернативный ток и поток в сетку утилиты. Чтобы обеспечить максимальную выходную мощность энергии, устройство использует технологию управления MPPT для отслеживания солнечных лучей, эта технология обещает максимальную эффективность при нестабильном дневном свете и температурных условиях.

Режим ожидания-режим ожидания, когда устройство обнаруживает недостаточную подачу энергии с панели солнечных батарей, или устройство обнаруживает ненормальный статус, такой как напряжение, частоты и температуры, не в допустимом диапазоне, устройство переходит в режим ожидания.

Остановка-недостаточный солнечный свет, следовательно, недостаточная мощность PV, подача через устройство и устройство входит в режим ожидания, когда это условие продолжается, и напряжение постоянного тока падает ниже 12 В в течение более 1 минуты, устройство войдет в режим остановки.

Когда индикатор обнаружения ошибки начнет мигать, устройство войдет в режим остановки. Светодиодный индикатор см. Состояние ошибки 3,4.

Режим разрядки аккумулятора и сетки (с моделями функций ADJ)

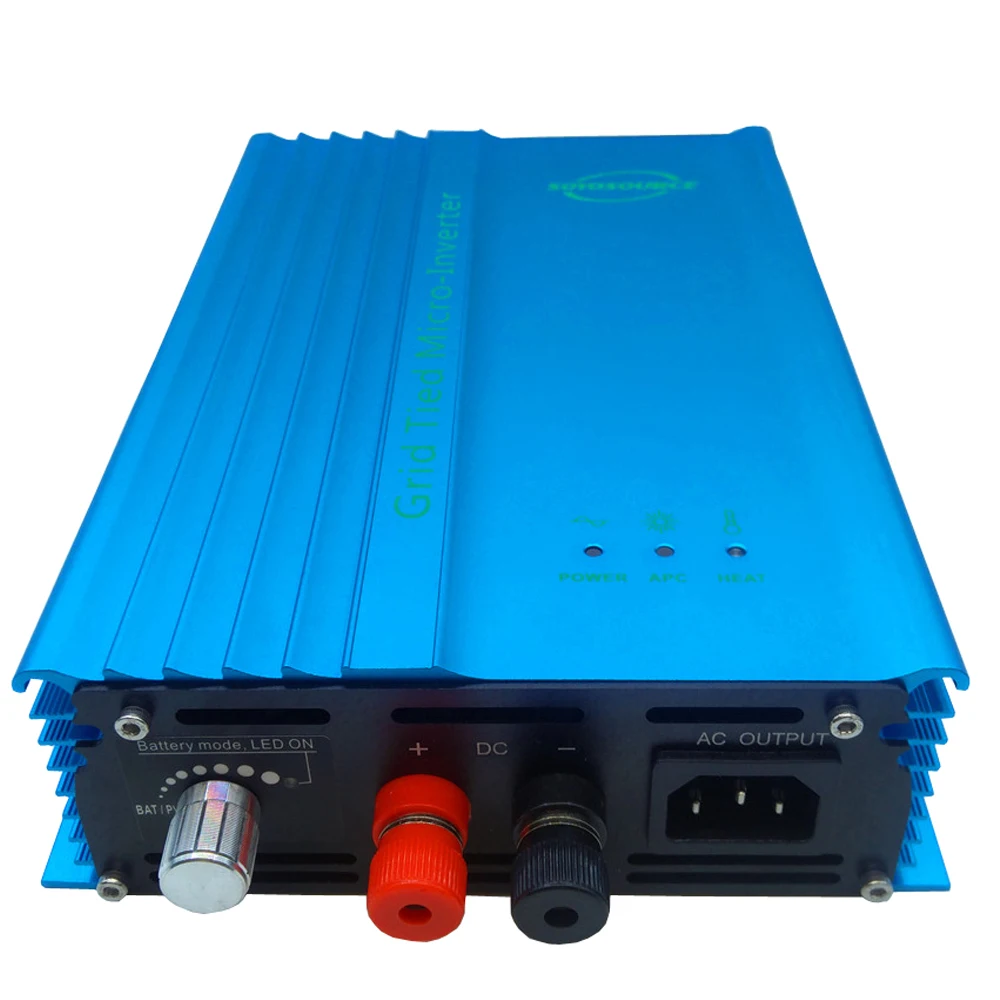

1. Вход постоянного тока системы может быть непосредственно подключен к батарее, поверните ручку инвертора вправо в режим батареи, затем функция отслеживания будет выключена, выходная мощность будет регулироваться слева направо, В этот момент выходная мощность может быть скорректирована с 60 Вт-350 Вт или так произвольного выхода, чтобы гарантировать, что инвертор может работать в течение длительного времени в состоянии сетки.

2. Когда инвертор подключен к разрядке батареи, если напряжение батареи слишком низкое, инвертор автоматически остановится и отключит выход сетки, чтобы защитить аккумулятор от разрядки, чтобы продлить срок службы батареи.

3. Различные характеристики входного напряжения инвертора будут использоваться с различными батареями напряжения, точка защиты напряжения батареи, пожалуйста, обратитесь к следующему

Напряжение батареи

Вход инвертора

Защита от низкого напряжения батареи

Защита от высокого напряжения батареи

Аккумулятор 12 В

16V ~ 28V

11 в

14,5 в

Батарея 24 В

26V ~ 45V

21 в

29 в

Аккумулятор 36 В

40 В ~ 62 в

33 в

43,5 в

Аккумулятор 48 в

55 В ~ 90 в

44 в

58 в

60V батарея

48 В ~ 86 в

55 в

72,5 в

72V батарея

85 В ~ 130 в

66V

87 в

Аккумулятор 96 в

120V-180V

88 в

120 в
