2KW Delta Серводвигатель Наборы 220V AC Servo Системы CNC 100 мм 6.37NM 3000r/мин ECMA-C11020RS ASD-A2-2023-L с 3 м кабель

Двигатель привода: ECMA-C11020RS ASD-A2-2023-L

Посылка Содержание:
Сервомотор переменного тока 1*2 кВт
Сервопривод переменного тока 1*2 кВт
1*3 м кабель кодировщика и кабель питания

1. Технические характеристики двигателя

Модель

ECMA-C11020RS

Название продукта

Электронный коммутации двигатель

Сервопривод Тип

Серводвигатель переменного тока

Название серии

A2

Номинальная Напряжение

220V

Кодер Тип

Инкрементный тип, 20 бит

Корпус двигателя Размеры

100 мм

Тип диаметра вала и сальника

Keyway (с фиксированными отверстиями для винтов), w/o тормоз с сальником

Стандартный вал Диаметр

S = 22 мм

Номинальная Мощность Выход

2kw

Номинальный крутящий момент (N-m)

6,37

Максимальный крутящий момент (N-m)

19,11

Номинальная Скорость

3000 об/мин

Макс. Скорость

5000 об/мин

Номинальный ток (А)

12,05

Макс. Мгновенный ток (А)

36,15

Номинальная мощность (кВт/с)

90,6

Инерция ротора (� 10-4kg.m2)

4,45

Механический Постоянный (ms)

0,61

Постоянный крутящий момент-KT (N-m/A)

0,53

Постоянный ток напряжения (МВ/(об/мин)

19,2

Сопротивление арматуры (Ом)

0,13

Индуктивность арматуры (mH)

1,50

Электрическая постоянная (ms)

11,4

Класс изоляции

Класс A (UL), класс B (CE)

Сопротивление изоляции

> 100 м ом, постоянный ток 500 в

Прочность изоляции

1,8 k переменного тока 1 сек

Вес (кг) (без тормоза)

6,2 кг

Радиальная Максимальная нагрузка (N)

490

Макс. нагрузка (N)

98

Номинальная мощность (кВт/с) (с тормозом)

82

Инерция ротора (� 10-4kg.m2) (С тормозом)

4,95

Механический Постоянный (МС) (с тормозом)

0,66

Уровень вибрации (мкм)

15

Рабочая температура

0 ~ 40 градусов по Цельсию

Температура хранения

-10 ~ 80 градусов по Цельсию

Рабочая влажность:

20 ~ 90% влажности, не-конденсатный

Влажность при хранении

20 ~ 90% влажности, не-конденсатный

Вибрация Емкость

2,5 г

Ip-рейтинг

IP65

Сертификаты

CE UL

2. Технические характеристики привода

Модель

ASD-A2-2023-L

Название продукта

Сервопривода переменного тока

Серия

A2

Номинальная Мощность

2,0 кВт

Мощность

Фазы/Напряжение

Трехфазный 220 В переменного тока

Допустимая Напряжение

Трехфазный

200 ~ 230 В переменного тока-15% ~ 10%

Непрерывная Выход ток

13,4 руки

Метод охлаждения

Вентилятор охлаждения

Модель Тип

Полностью закрытый контроль

Разрешение датчика (разрешение сервопривода)

Инкрементный Тип: 20 бит (1280000 p/rev) ; Полный тип: 17 бит (1280000 p/rev)

Основная электроплата Управление

Управление SVPWM (модуляция ширины импульса в космическом векторе)

Режим управления

Авто/источник света

Динамический тормоз

Встроенный

Позиция

Управление

Режим

Макс. Импульсный вход

Частота

Макс. 500Kpps / 4Mpps (линейный драйвер), макс. 200Kpps (открытый коллектор)

Импульсный Тип

Импульсное направление, фаза А, фаза в, импульсный Пульс CCW CW Pulse

Команда источник

Внешний пульс/регистр

Сглаживание стратегии

Фильтр с низким проходом и кривой P

Передаточное число E-gear

Передаточное число N/M, кратное N: 1 ~ 32767, M: 1:32767 (1/50 < N/M < 25600)

Ограничения крутящего момента

Параметр настройки

Feed Forward компенсация

Параметры настройки

Скорость

Управление

Режим

Аналоговый

Команда

Вход

Напряжение

Диапазон

0 ~ '10 в пост. Тока

Вход

Сопротивление

10 к Ом

Время

Постоянная

2,2 свяжитесь с нами

Скорость Управление диапазон

1 : 5000

Команда источник

Внешняя аналоговая команда/регистр

Сглаживание стратегии

Низких частот и s-линия фильтр

Ограничения крутящего момента

Через параметр или аналоговый вход

Пропускная способность

Максимум 1 кГц

Скорость точность

0.01% или менее от 0 до 100% колебания нагрузки

0.01% или менее � 10% колебание энергии

0.01% или менее на 0-50 градусов по Цельсию, температура окружающей среды колеблется

Высокий крутящий момент

Управление

Режим

Аналоговый

Команда

Вход

Напряжение

Диапазон

0 ~ '10 в пост. Тока

Вход

Сопротивление

10 к Ом

Время

Постоянная

2,2 свяжитесь с нами

Команда источник

Внешняя аналоговая команда/регистр

Сглаживание стратегии

Фильтр с низким проходом

Скорость предел

Через параметр или аналоговый вход

Аналоговый монитор Выход

Сигнал монитора может задавать параметры (диапазон напряжения на выходе: 8 в)

Связь Интерфейс

RS-232 / RS-485 / USB

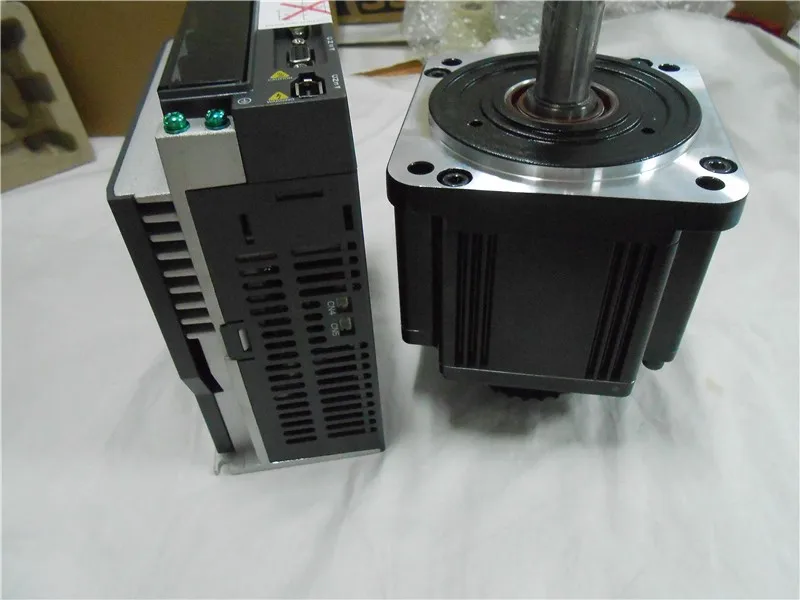

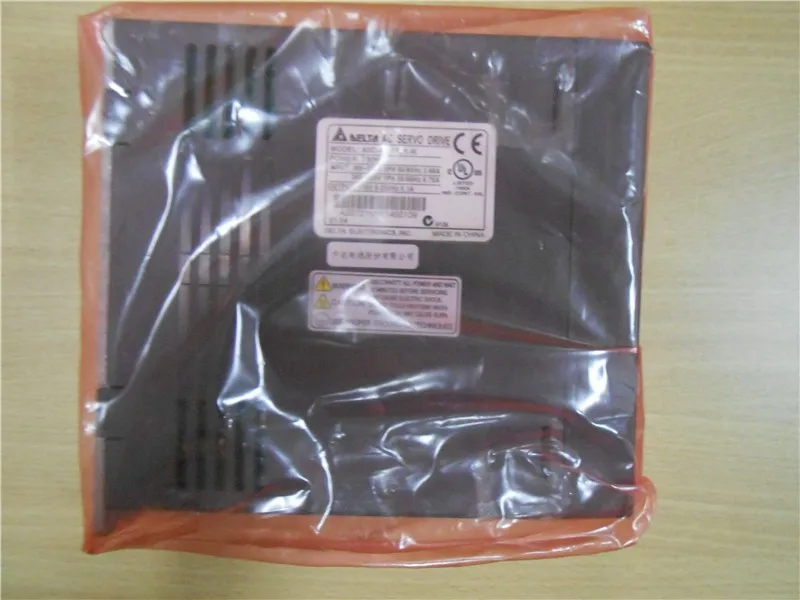

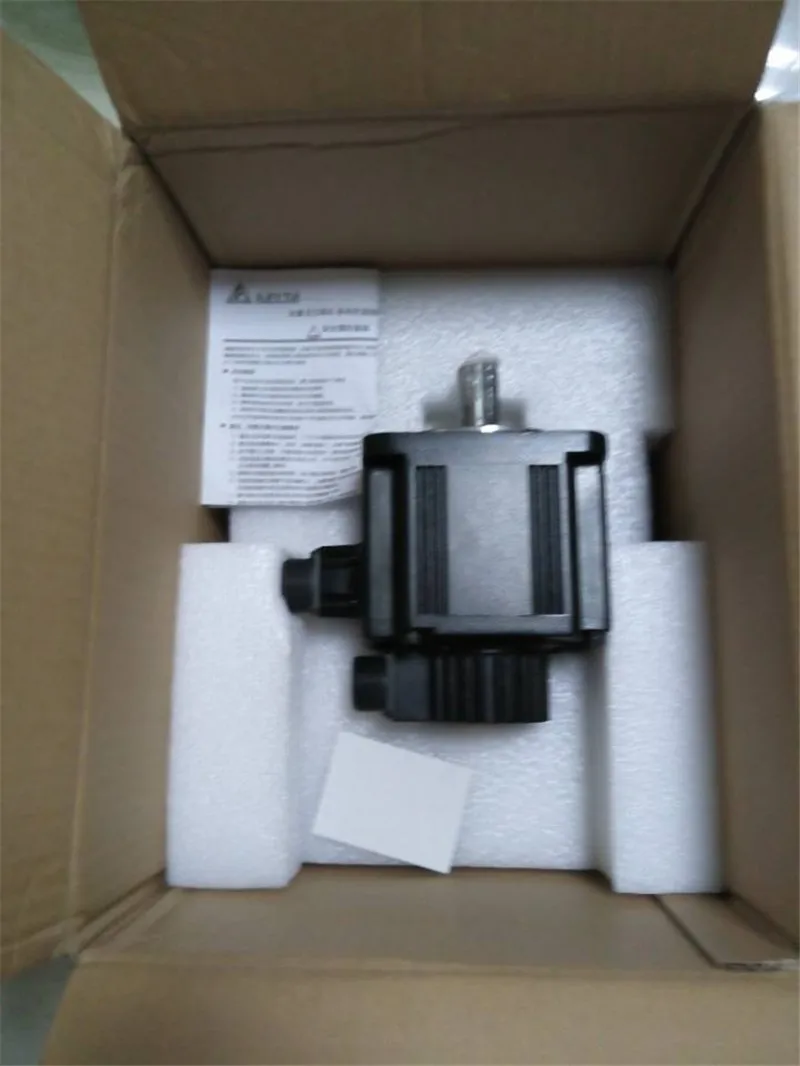

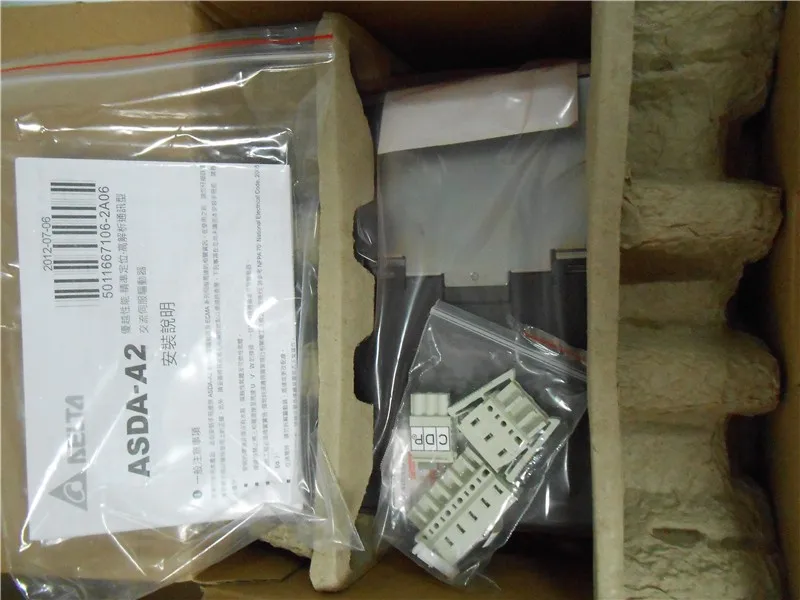

Фото продукта
