ASXMOV-Scorpion инструкции по установке камеры.

* Важное примечание

Этот продукт имеет сложные электронные схемы, пожалуйста, свяжитесь с персоналом по обслуживанию производителя, когда он требует обслуживания, без разрешения на разборку свинца к продукту, не в пределах гарантии компании.

Пожалуйста, обратитесь к инструкциям, которые используют руководство для работы, повреждения комплекта, вызванные неправильной работой, не покрыты гарантией.

Установка инструкции по уходу за изделием

1. потеряет винт, чтобы отпустить наплечное крепление

2. Подключите аудиолинию наушников, микрофонную аудиолинию, HDMI-линию.

A) аудиолиния 3,5 мм (H) устанавливается на соединение микрофона Rig.

B) аудиолиния 3,5 мм (M) устанавливается на интерфейс гарнитуры Rig.

C) Подключите линию HDMI к интерфейсу HDMI.

3. Установите трубу

4. Базовые винты регулируются, отрегулируйте его в соответствующее положение, установите камеру.

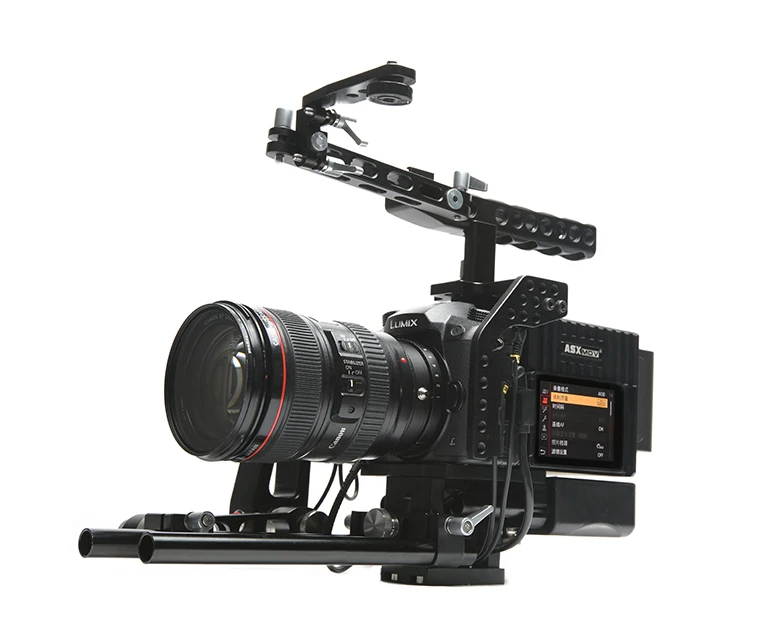

5. Установите камеру на установку

Прежде всего, установите неоригинальная батарея в камеру GH4/GH5, затем экран камеры открывается, как показано на рисунке II, установленном на комплекте. Затяните базовый винт с помощью шлицевой отвертки.

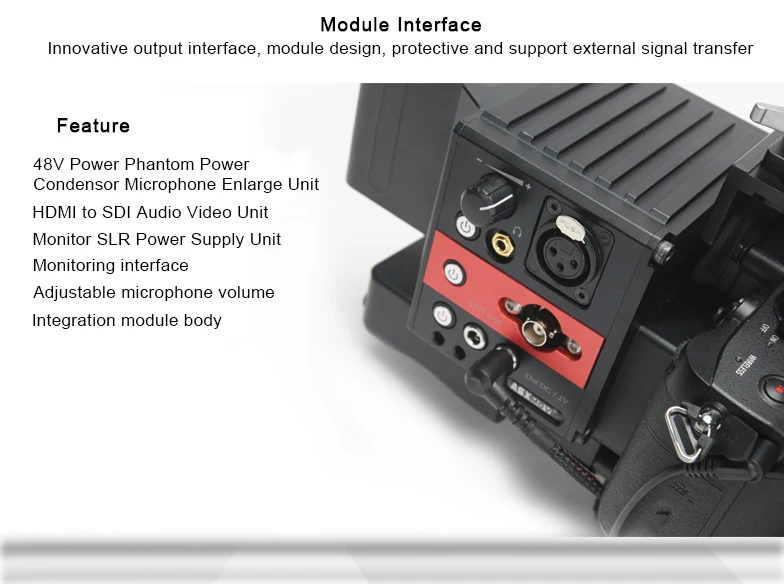

6. Подключение камеры с аудио-линией rig, HDMI.

* Изображен как для камеры Panasonic GH4

* Изображен как для камеры sony A7R2

7. установите держатель микрофона и подключите микрофон

Доступ к внешнему микрофону к фантомному порту питания 48 В.

8. Установите монитор, подключите монитор к SDI out

A) расслабьте монитор, установите монитор, (gimbals может регулировать угол высоты);

B) Подключите линия питания постоянного тока к монитору DV в интерфейсе питания, а затем подключите к интерфейсу DC 7,2 В.

C) монитор SDI в интерфейсе соединяется с интерфейсом Rig SDI out; (если монитор не имеет вход стандартного интерфейса данных, используйте интерфейс HDMI непосредственно)

Указанный выше монитор не имеет порта SDI. Подключите непосредственно к порту HDMI камеры. Если монитор имеет порт SDI, подключите rig к линии HDMI, монитор SDI в порте подключается к порту SDI rig.

9. Блок питания для камеры

Неоригинальная батарея питания подключена к интерфейсу DC out 7,2 V.

10. ручка записи и корпус

Установите Ручку записи и подключите удаленный интерфейс GH5/GH4.

* Показано изображение для камеры Panasonic GH4

Для sony A7 серии с инфракрасный пульт дистанционного управления.

* Показано изображение для камеры sony A7R2

11. Установка литиевой батареи (* батарея в комплект не входит)

Открытый Независимый модуль источника тока, свет на рабочем состоянии. (Литиевая батарея для sony NP-F950/F960/F970/F990)

Для установки Видео sony A7R2/A7S2

Озц:

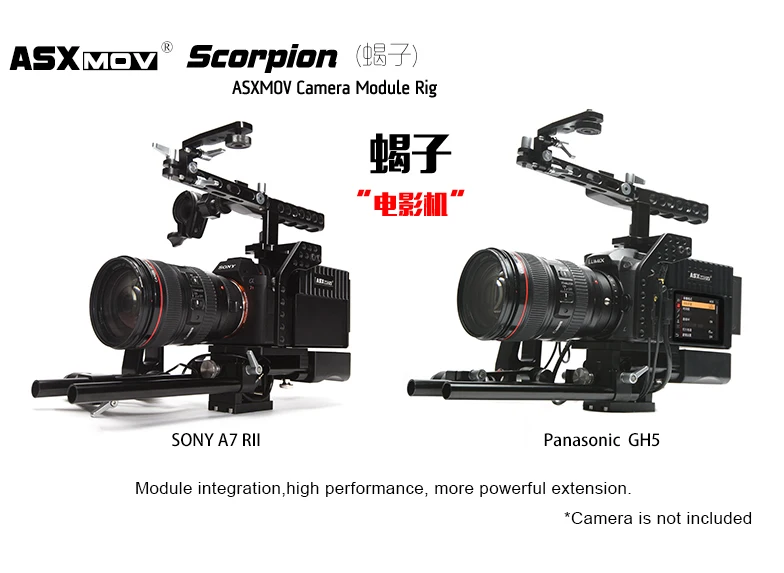

1. Функциональный модуль ASXMOV-Scorpion в настоящее время совместим со следующими камерами:

Для sony A7R2 A7S2 A7

Для Panasonic GH5 Panasonic GH4

2. является ли эта видеосъемка универсальной?

Ручка записи не является универсальной, пожалуйста, обратите внимание на модель камеры перед вашим заказом, подходящая ручка управления будет отправлена в соответствии с вашей моделью камеры.

3. линия питания подключает камеру, подходит ли она для всех видов камер?

Пожалуйста, сообщите вашей модели камеры, мы будем соответствовать соответствующей неоригинальная батарея модуля.

4. Если ASXMOV-Scorpion может использовать аккумулятор v mount? Если блок питания может обратиться к v-образный кронштейн с креплением, она не является профессиональным использовать F970, и это слишком частое менять батарею, монитор видео рекордер, таким образом, это сбежит с большим количеством электричества.

Да, он может использовать V mount battery. Тем не менее, v рот батарея на самом деле выше, чем камера. Это выглядит не очень красиво, и оно слишком тяжелое, это не соответствует нашей конструкции, это очень неудобно в использовании. Если емкости F970 батареи не достаточна, это прямой рекомендации использования F990 литиевая батарейка для камеры, емкость такая же, как и в рот!

6. Имеет ли GH5 рот типа c? Подключите его напрямую, не используйте неоригинальная батарея. Питание от ложного аккумулятора. Это сильно повредит машине?

Источник питания типа c также доступен, но на рынке была взрослая схема декодированных поддельных батарей, и есть электрический заряд дисплея. Это очень хорошо. Это не проблема, если напряжение питания и выход тока такие же, как у стандартной конфигурации производителя!

7. при съемке внешнего монитора A7S2/A7R2 4 k монитор не имеет отображения параметров. Вы знаете, как настроить его?

В данный момент нет возможности установить его. Когда A7S2, A7R2 использует режим съемки 4 k, сигнал 4 k предназначен для рекордера, регистратор не имеет четкого представления о том, какие параметры и графика, отображаемые на экране, должны быть записаны. Таким образом, монитор не имеет отображения параметров в режиме 4 k. В настоящее время используется приложение для настройки параметров камеры.

8. Можно ли одновременно использовать HDMI и SDI? Если мы хотим использовать его одновременно, что мы должны сделать?

Не может одновременно выводить HDMI и SDI. Только два канала SDI могут быть выходными одновременно, вы можете добавить разделенное SDI роторное соединение, разделите SDI выхода на два выхода!

9. скрывается ли набор GH4, GH5's кнопка воспроизведения?

GH4, GH5's кнопка воспроизведения в верхней левой части камеры, это не затеняется.

10. можем ли мы использовать объектив GH5 для его установки?

На объективе нет ограничений. Нет проблем с использованием пленочная линза!

11. Поставляется ли в комплекте Сумка или коробка?

Коробки и сумки в комплект не входят, но на заказ доступны!

12. Есть ли в микрофонном усилителе ASXMOV-Scorpion?

Потому что камера имеет увеличительный модуль, phantom power module нашего набора в два раза увеличен. Двойное увеличение будет производить общий наземный ток звука, он должен выключить записи увеличительные Параметры камеры.

13. Я использую фирменный монитор, вход SDI можно контролировать, но воспроизведение не может отображаться.

Монитор, поддерживающий стандартный сигнал высокой четкости SDI, может отображаться нормально. Входным портом монитора должен быть вход стандарта AV, а не Стандартный входной порт сигнала высокой четкости SDI.

14. Есть ли другие цвета?

На данный момент он только черный, потому что SLR и microbe в основном черные, что делает комплект интегрирован с камерой.

15. Для SONY A7 серии не похожа на GH5 с поворотным экраном, о том, как настроить камеру параметры без монитора?

Установите официальный приложение SONY с мобильным телефоном"PlayMemories Mobile"Подключите камеру, вы можете контролировать и устанавливать параметры, также может быть удаленная запись, а также может установить мобильный телефон на комплект.

16. О способе подключения монитора и монитора управления общим экраном.
