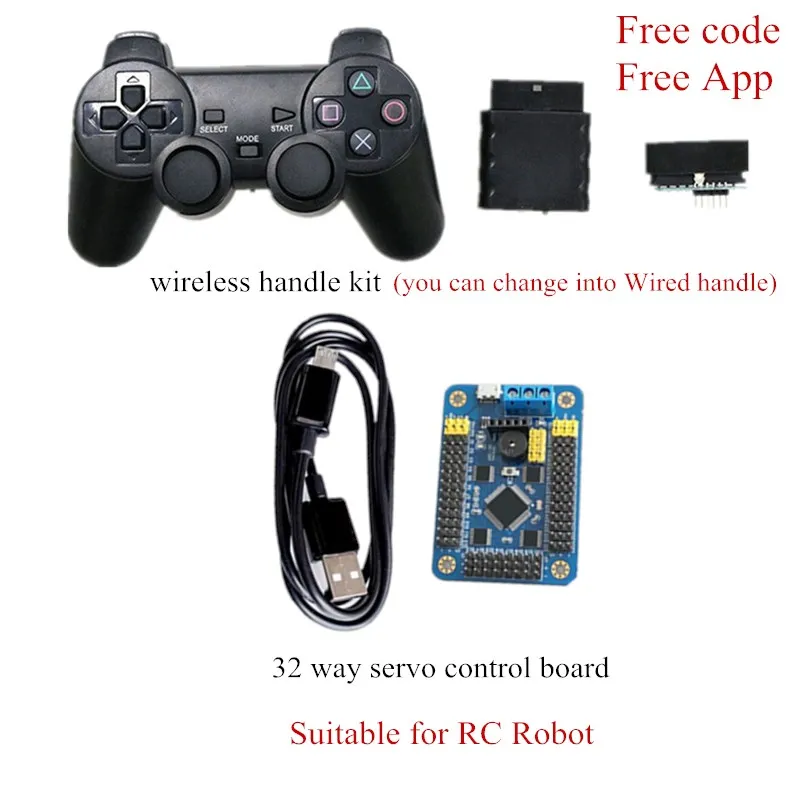

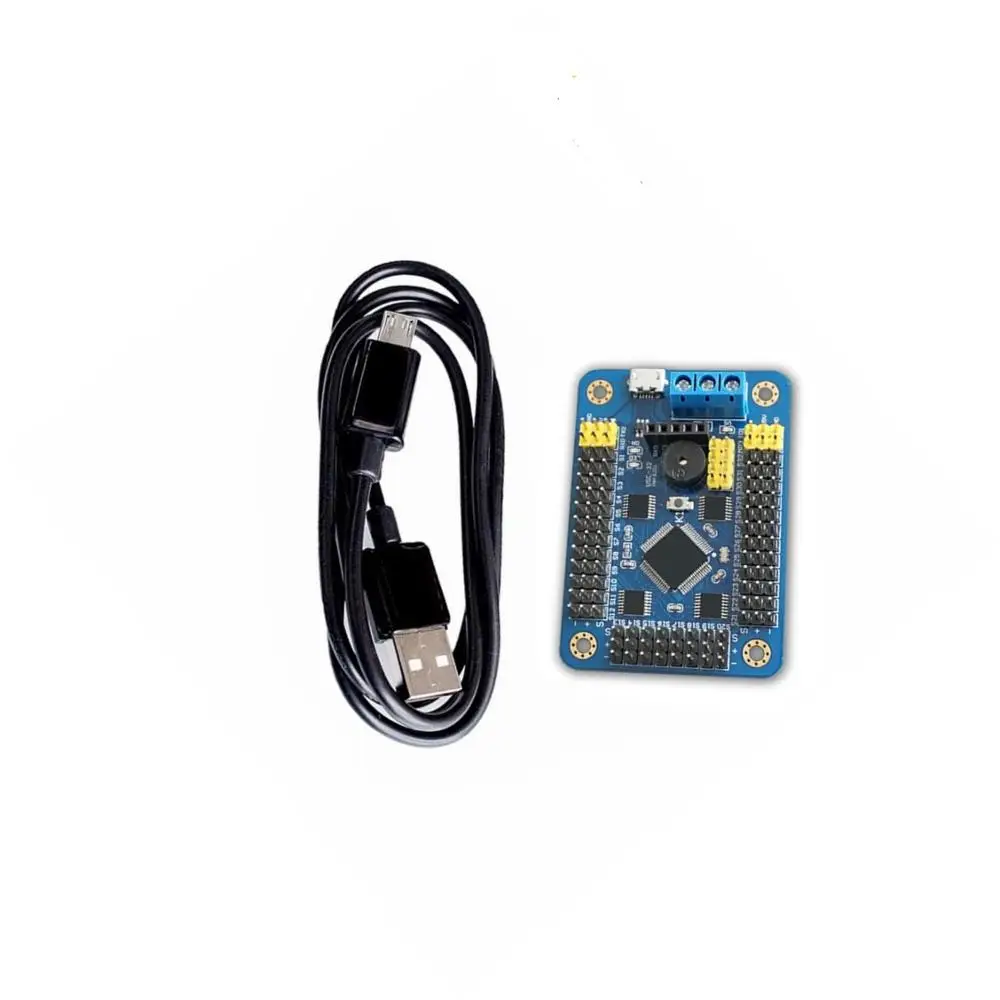

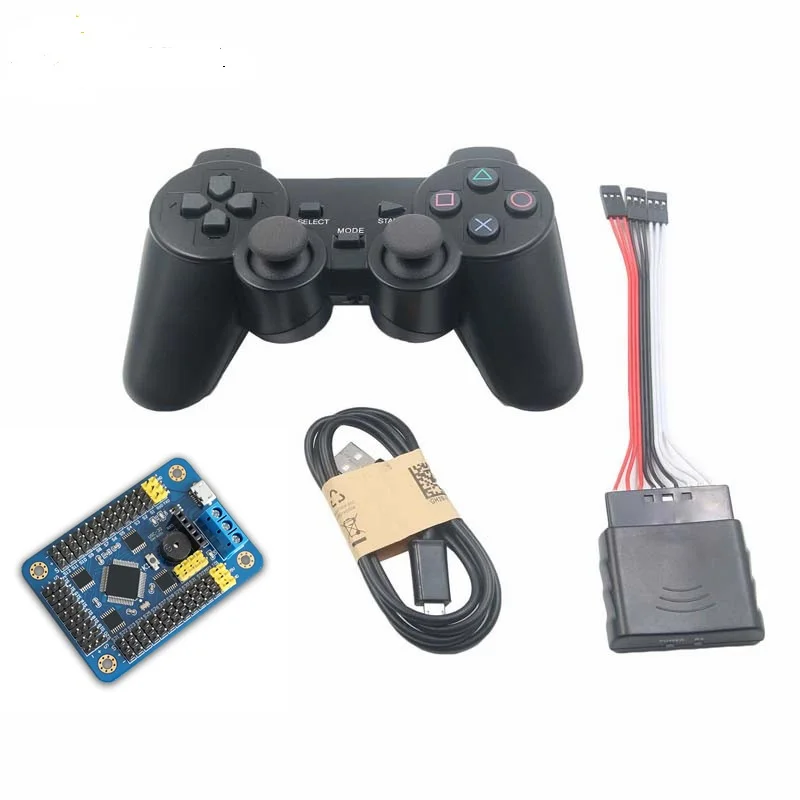

1 шт. 32 канала сервопривод плата управления роботом PS2 ручка приемника для робота

Особенности   Оборудование переработано, и все сигналы изолированы. (Производительность оборудования увеличивается в 10 раз) Перепишите все коды. (В 10 раз более стабильный) Встроенный маленький u-диск 16M может хранить десятки тысяч групп действий. (Улучшение в 50 раз) Обновленная посылка выпускается каждый месяц, входя в эру мигающих машин. Полная поддержка PS2 джойстик и 32-way servo control board. Поддержка беспроводного управления Wi-Fi (необходимо приобрести модуль Wi-Fi). Компьютер, мобильное программное обеспечение на упрощенном китайском, традиционном китайском и английском языках Самое большое преимущество этого продукта: вы можете использовать компьютерное программное обеспечение для управления роботом или управления Сервоприводом. Он может контролировать 32 сервопривода в то же время, с высокой точностью (1us). Он использует 32-битный Процессор, импортированные из США, и интегрирует USB интерфейс связи внутри. Характеристика   Отдельный источник питания для сервопривода и платы управления, независимый источник питания Канал управления: управление 32 каналами одновременно. (Скорость рулевого управления регулируется) Коммуникационный Вход: USB или последовательный порт (TTL) Выход сигнала: ШИМ (точность 0.5us). Разрешение серводвигателя: 0.5us, 0,045 градусов. Скорость передачи данных диапазон: 9600 19200 38400 57600 115200 128000. Поддерживаемые Сервоприводы: Futaba, Hitec, Fraser, Spring и т. д. более 98% сервоприводов на рынке Размер печатной платы: 63,5 мм × 43,5 мм. Расстояние между монтажными отверстиями: 55*35,5 мм. Место хранения: 16M U диск на борту. Режим Описание:   Режим подключения USB: Подключите компьютер и управляйте через хост-компьютер. Режим подключения UART: отправка управления через другие устройства последовательного уровня TTL, такие как Bluetooth, WIFI, MCU и т. д. Инструкции, такие как: «#1P1500 #2P1000T3000», инструкции, такие как: «G1»
Автономный режим работы: он будет выполнен автоматически при включении. Режим беспроводного дистанционного управления PS2: подключите источник питания и подключите приемник беспроводного дистанционного управления PS2 для беспроводного управления. (Пульт дистанционного управления PS2 может поддерживать одиночный пульт дистанционного управления Сервоприводом или 20 пульт дистанционного управления)

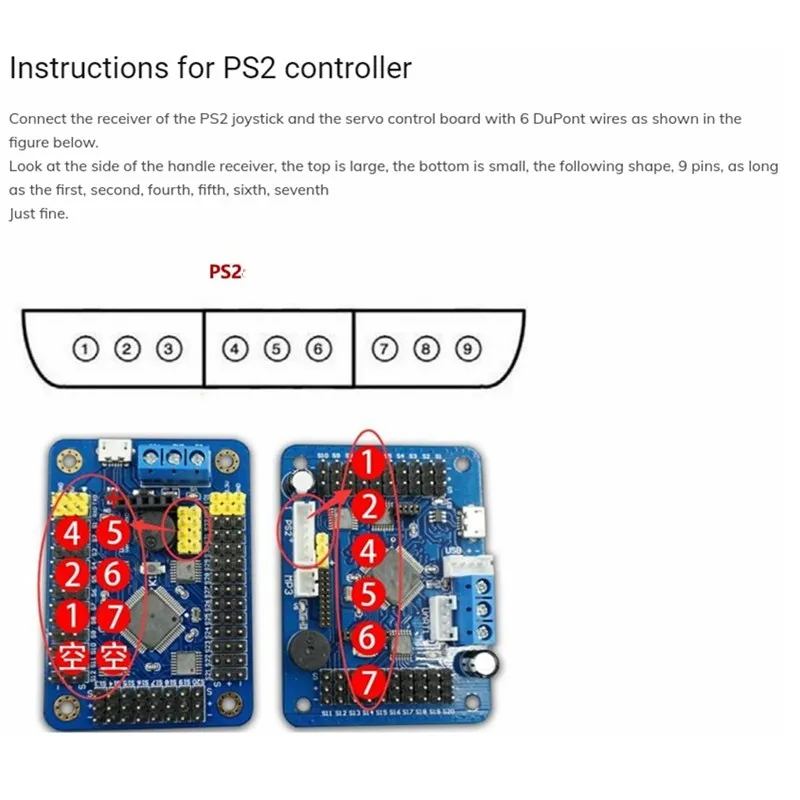

Инструкции для контроллера PS2

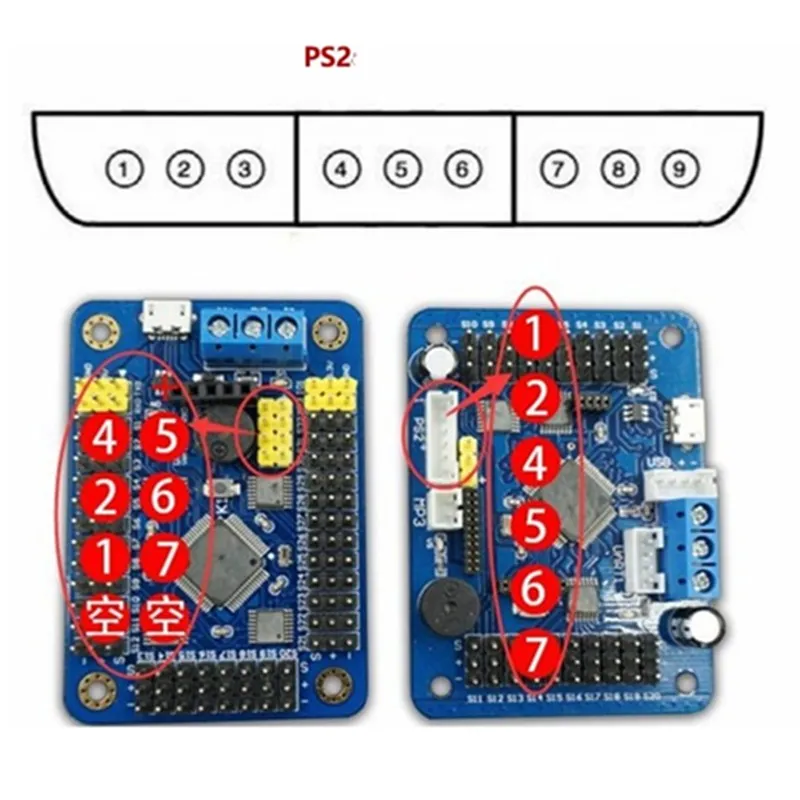

Подключите приемник джойстика PS2 и серводвигателя с 6 проводами DuPont, как показано на рисунке ниже.
Посмотрите на сторону ручного приемника, верх большой, нижняя часть маленькая, следующая форма, 9 контактов, до тех пор, пока первая, вторая, четвертая, пятая, шестая, седьмой
Просто замечательно.

На рисунке выше, подключите первую ногу к ручному приемнику. . . И так далее.

Если источник питания является нормальным после подключения, оба света на ручном приемнике будут включены.

Конфигурация ручки:

Откройте компьютерное программное обеспечение ROBOIDE, Верхнее меню программного обеспечения, tools-PS2 контроллер.

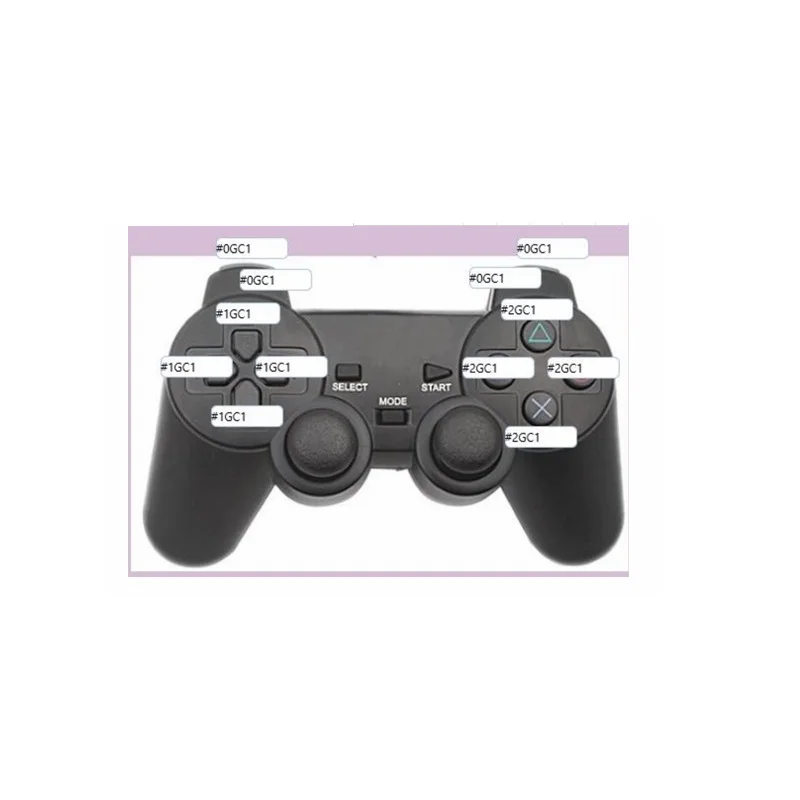

Затем введите команду action group, которую необходимо выполнить в поле ввода возле правой кнопки PS2 handle. (Формат: #1GC1, 1G-первая группа действий, C1 выполняется один раз в цикле)

После настройки нажмите «OK», чтобы подтвердить настройки. Затем перезагрузите панель управления Сервоприводом (включите питание на плате управления Сервоприводом снова), а затем вы можете с помощью кнопок ручки управлять группой действий.

Примечания:

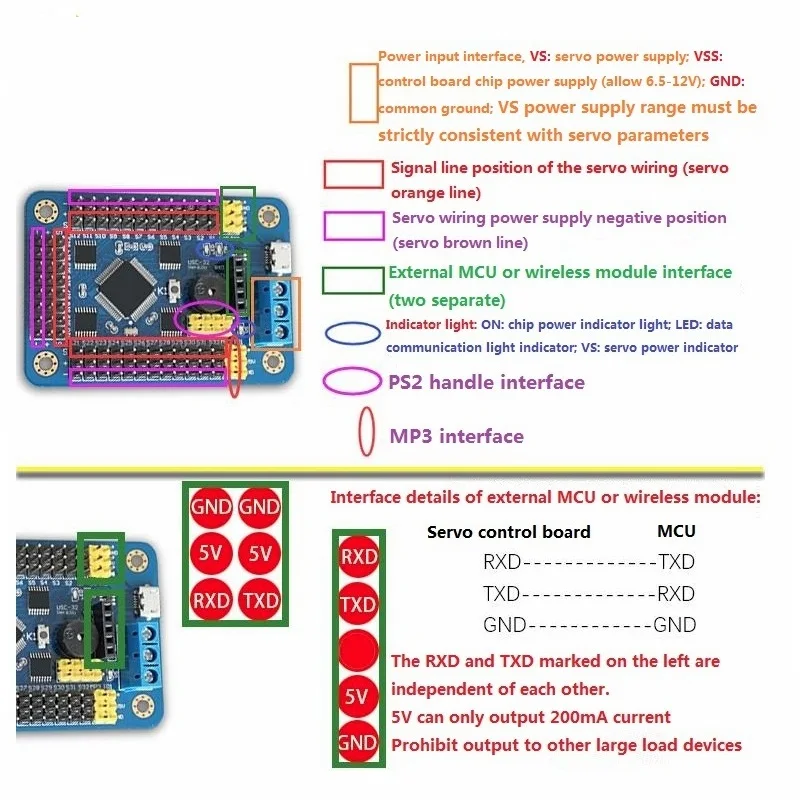

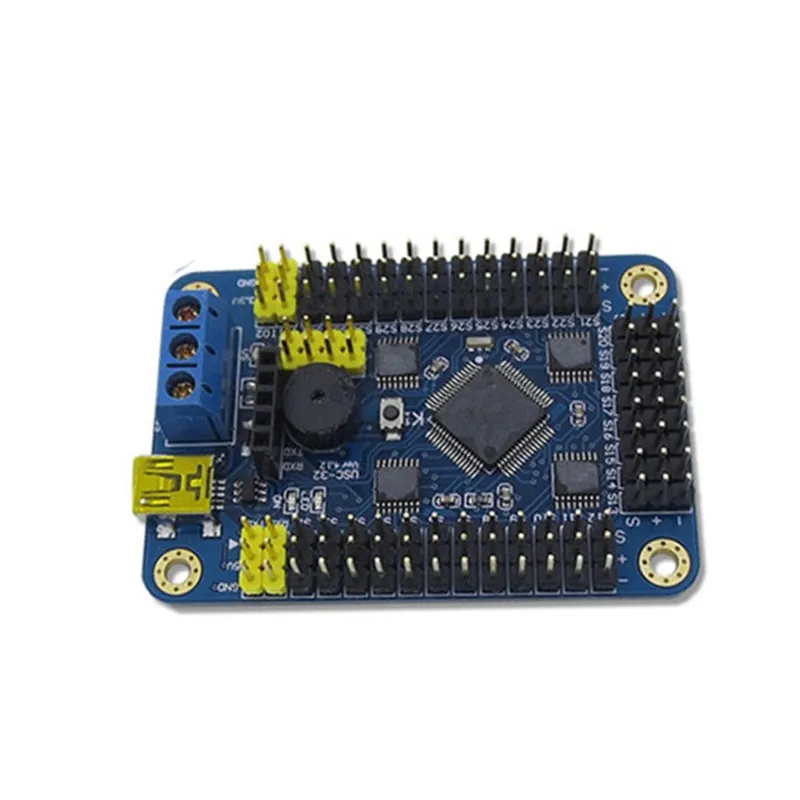

После того, как приемник ручки и плата управления подключены нормально, если источник питания нормальный, светильник индикатора на ручном приемнике будет включен, например, если он мигает, вам нужно проверить, работает ли ручка или включен ли выключатель питания. Ручка имеет функцию сна. Если светильник индикатора на ручке полностью выключен, он может быть спящим, вы можете нажать кнопку пуска ручки 32CH сервопривод Описание платы:   Вес: 25 г Размер: 63*45 мм Рабочее напряжение: 5 В Процессор напряжение: 3,3 V Серводвигатель Входное напряжение: 4,2-7,2 V ЦП: 32 бит Скорость передачи данных (USB): 115200 Скорость передачи данных (bluetooth, UART): 9600 Емкость вспышки: 16 м Режим на выбор: 4 типа Имитирующий контрольный сервопривод номер: 32 канала Макс. Группы действий: 256 групп Коммуникационное соглашение: UART Программное обеспечение для ПК: Поддержка Управление одной машиной: Поддержка Поддержка servo Тип: 9-55 г (3,3-7,2 V) Поддержка онлайн-работы: C51, Arduino, ARM, DSP, Bluetooth, WIFI, ПК Тип режима: онлайн-операция USB, онлайн-операция UART (включая bluetooth, WIFI), Автономная работа, беспроводной пульт дистанционного управления PS2 32CH servo control board Особенности   С 16M хранения, может хранить тысячи показаний, 256 групп действий Интерфейс сервопривода имеет три цвета контактов, которые отличаются друг от друга Нет необходимости в программе Простой индикация работы 32 бит высокая эффективность низкое потребление ЦП Кросс-платформенное управление, может поддерживать WindowsXP, windowsitor, Windows7, Windows8, Windows10, Linux, FreeBsd, MAC OS, Android Может поддерживать bluetooth, беспроводное управление WIFI Добавление изоляции сигнала для защиты платы управления PS2 беспроводная ручка Совместим со всеми поддерживающими последовательными портами с одним чипом Использование интерфейса Micro USB Отгрузочная ведомость   PS2 контроллер-1 шт. Ручка приемника x 1 32CH Серводвигатель управления x 1
